交流稳压电源外壳曲面造型结构

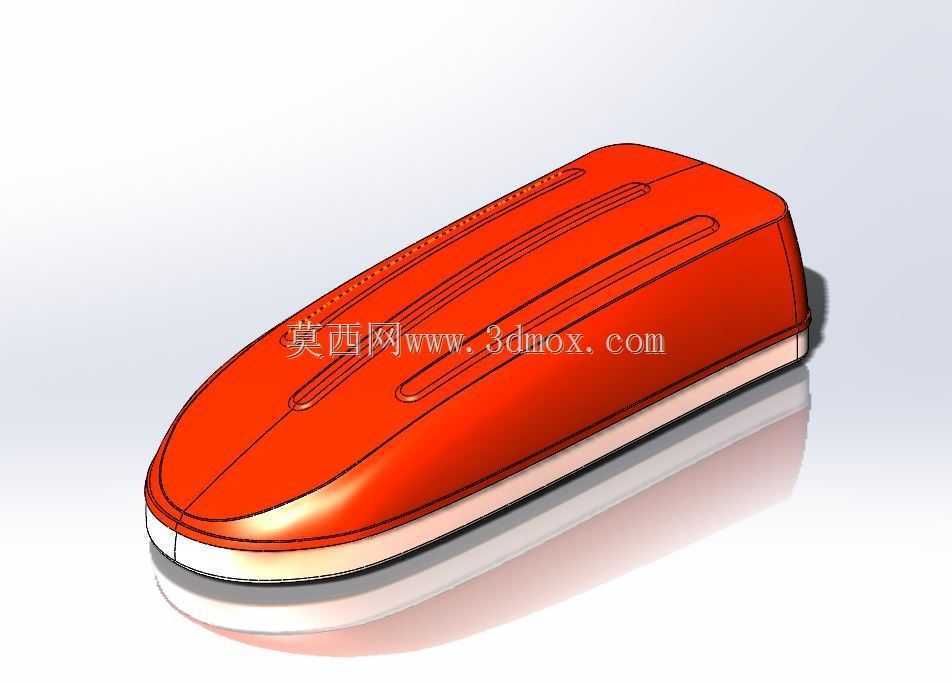

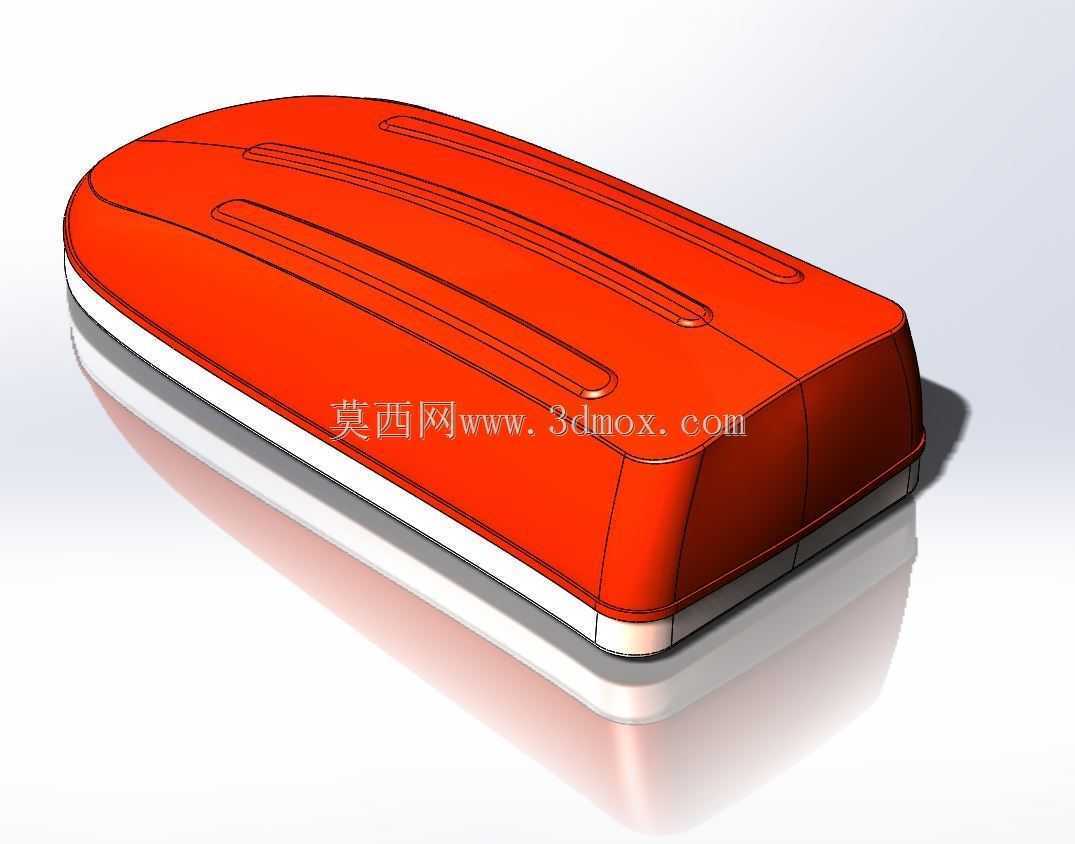

　　该壳体结构面向中小型交流稳压电源、桌面式电压调节设备以及实验室内置式稳压装置的外观与结构设计场景。整机采用扁平长圆角盒体布局，上盖为连续大弧面造型，顶面布置多条内凹加强筋，既承担塑料或薄金属成型时的刚度补强作用，也在搬运、堆叠和长期受热状态下抑制板面翘曲。壳体四周采用大圆角过渡，侧墙向下收束并与底部分层结构相接，能够减少尖锐棱边带来的装配干涉，也便于在注塑脱模、钣金折弯或后续表面喷涂时控制工艺圆角。

　　从实际用途看，这类外壳主要包裹稳压变压器、调节绕组、碳刷传动机构、控制电路板、接线端子和散热通道。外部造型需要兼顾桌面设备的防护、通风、铭牌安装和检修开口。模型中上盖与下部基座通过明显的分型线区分，底沿设置浅色围边，可作为装饰条、密封边或上下壳扣合结构使用。端部圆角区域预留了较充足的壁厚变化空间，适合布置螺钉柱、卡扣、定位筋和走线槽。对于采用塑料外壳的方案，顶面凹槽可在模具中通过型芯直接成型；若采用薄钢板结构，则凹槽可转化为冲压加强筋，在不增加材料厚度的前提下提高抗弯能力。

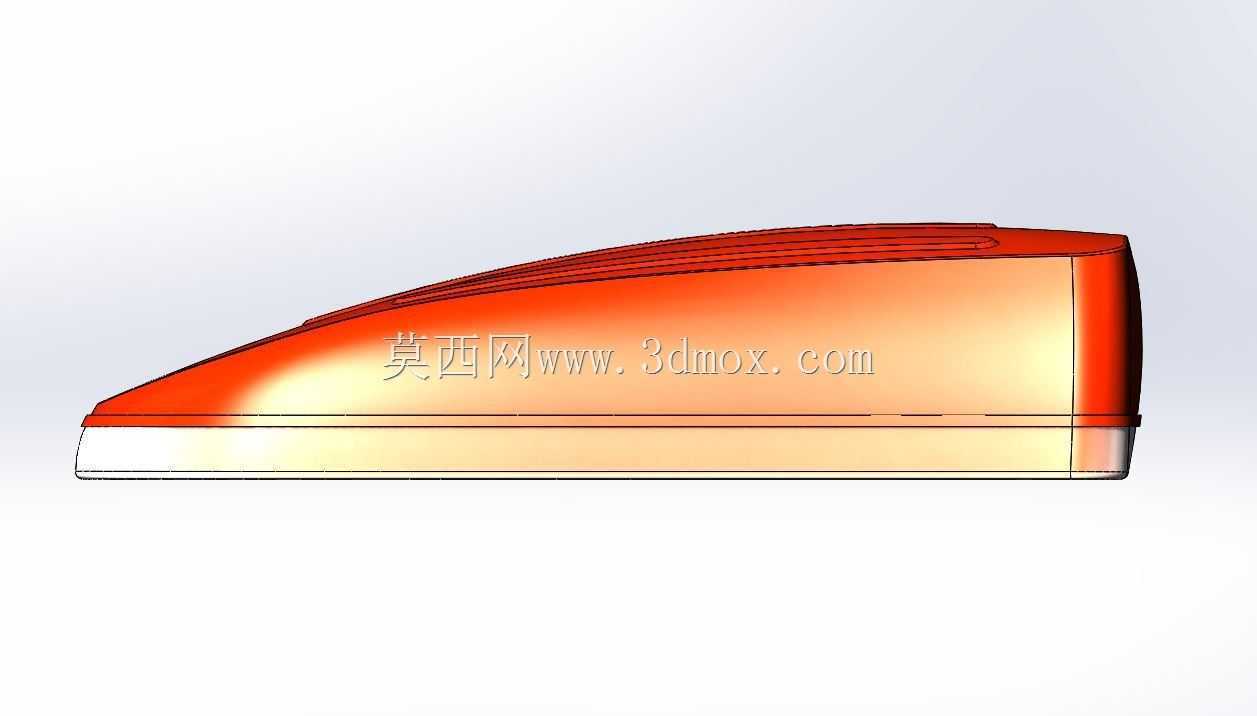

　　设计思路上，壳体没有采用简单直壁方盒，而是将顶面做成微拱形态，使载荷能够沿弧面分散到侧墙和底部边框。长向布置的多条凹槽与设备长度方向一致，能够提高上盖跨距较大的中部区域刚度，避免变压器工作振动造成面板共振。侧墙下部的收边形成近似裙边的结构，可隐藏内部底板、脚垫和紧固件，同时让设备在视觉上更轻薄。底部应保留脚垫安装面、进风缝隙或接线窗口的位置，壳体四角不宜过度占用内部空间，因为变压器铁芯和绕组通常需要居中安放，控制板与开关则偏向端部布置。

　　安装边界方面，外形长宽比接近长条桌面设备，高度较低，适合放置在工作台、检测架或生产线辅助电源位。建模时需重点控制上盖外曲面与内部元件安全间隙，尤其在最高凸起的顶面下方，应保证绕组、端子和金属支架不与壳壁发生接触。侧墙圆角半径、拔模斜度、螺钉柱深度以及扣位弹性臂长度都需要结合材料工艺校核。底部围边与支撑面之间应留出脚垫高度和线缆折弯空间，背部或侧面开孔时要避开主承力筋位。整体结构强调外观曲面、防护封装、散热组织和内部安装基准之间的平衡，可作为交流稳压器产品外观方案、壳体结构评审以及成型工艺分析的参考。
