电动两轮车可编程驱动控制器结构

　　该结构对应电动自行车、电动摩托车及小型低速电动车辆上使用的大功率驱动控制器，主要布置在车架中部、座桶下方或电池仓附近，用于完成动力电池到驱动电机之间的功率变换与运行控制。实际装车时，控制器需要承受颠簸、泥水、温差和持续负载，因此外形采用带安装底板的封闭式壳体方案，底部金属板既承担整机支撑，也为功率器件提供导热和散热路径；上盖为绝缘防护结构，边缘通过螺钉与底板压紧，形成适合车载环境的防护边界。

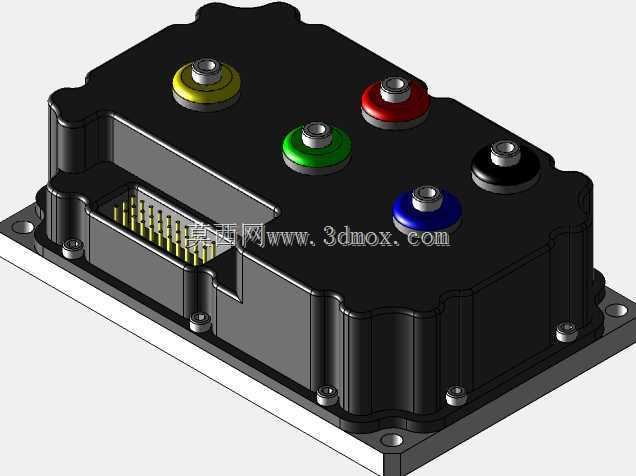

　　模型顶部设置了多组大电流接线柱，并以不同颜色区分主电源、电机相线或功能回路，便于装配人员识别线束走向。接线柱采用外露金属端子加绝缘座的形式，周围保留扳手操作空间，可在整车线束较密集的位置完成螺母紧固。侧面布置多针信号连接器，用于接入转把、刹车、霍尔、通信或调试线路，连接器位置朝向车架检修侧，能够减少插头弯折并方便后期故障排查。壳体上还保留铭牌区域、合格标识区域及局部加强筋，使外观结构与真实产品的装配、检验和维护流程相吻合。

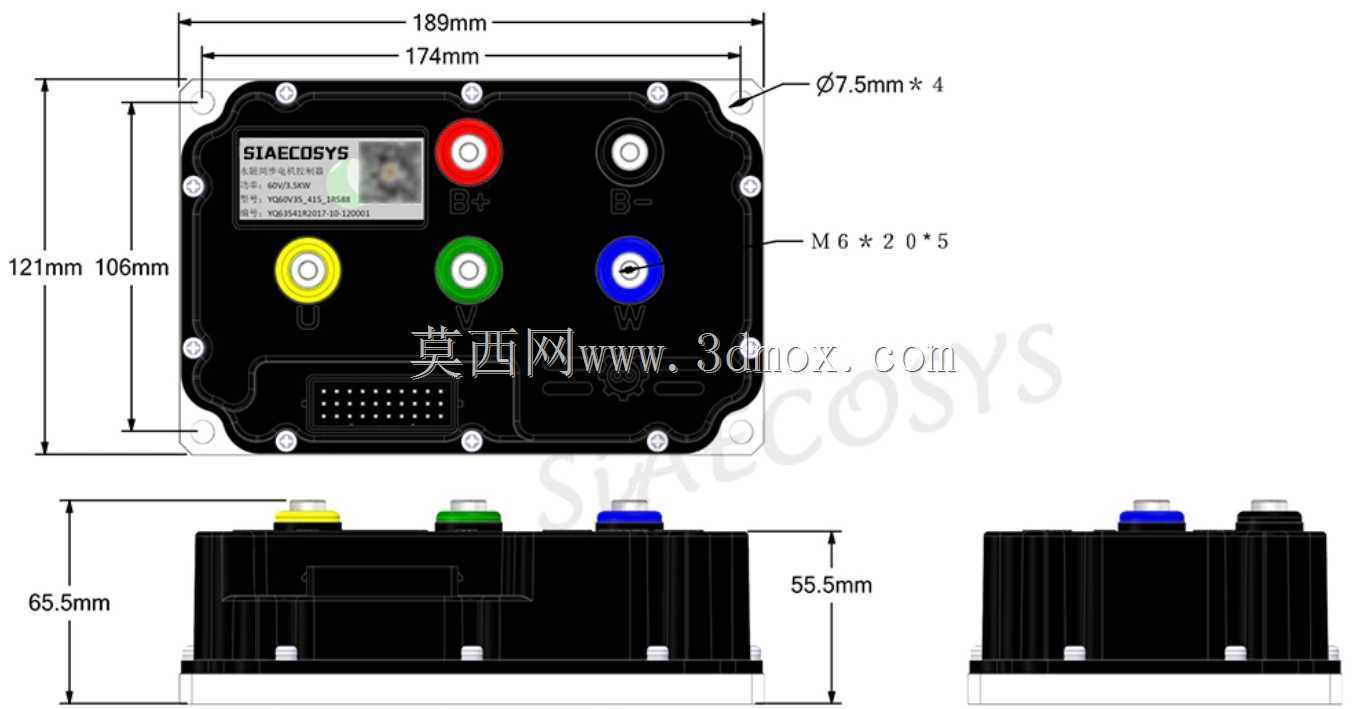

　　从设计思路看，这类控制器不能只按电子盒体建模，还要同步考虑功率回路、散热路径、安装公差和整车干涉。底板四角的固定孔决定了整机在车架上的安装姿态，孔位周边需要留出垫片、螺栓头和减震垫空间；壳体高度方向受座桶、电池包和车架管梁限制，顶部接线柱还需额外计入线缆端子、螺母和绝缘护套的高度。若在整车三维布置中使用该模型，应重点校核主电缆弯曲半径、接插件插拔方向、控制器与车身覆盖件间隙，以及底部散热面与安装支架的贴合情况。

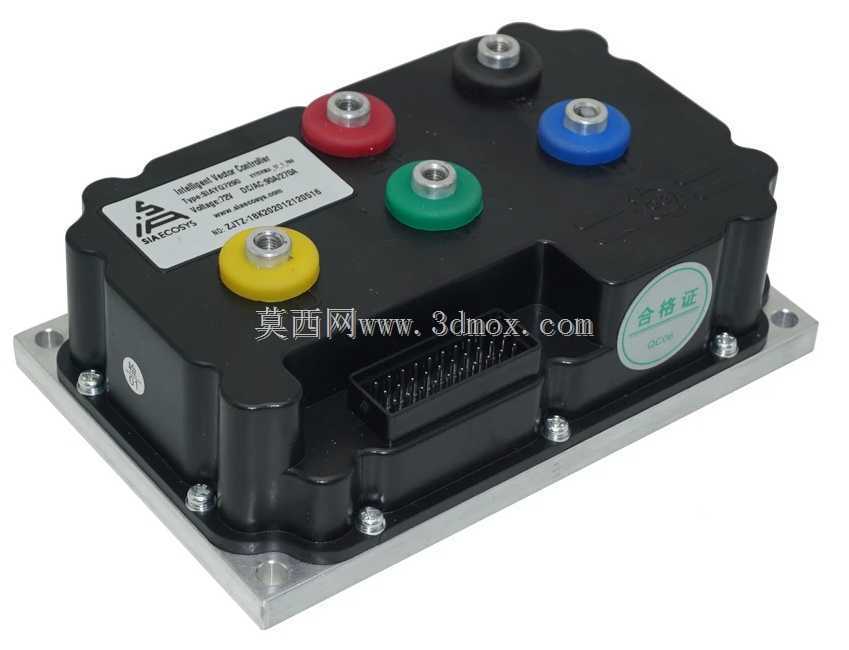

　　控制器内部通常承载功率模块、电容、控制板、采样线路和灌封或导热结构，外部壳体则承担防护、绝缘、固定和散热的综合作用。模型在外观层面还原了黑色上盖、银色底板、彩色端子、信号插座和紧固螺钉等关键特征，适合用于电动两轮车底盘布置、电控系统教学展示、维修装配模拟以及零部件干涉检查。工程应用中，可将其作为高压大电流部件的空间包络参考，在设计车架支架时同步确定安装孔、走线槽、接插件朝向和维护开口，避免样机阶段出现线束拉扯、工具无法接近或散热面悬空等问题。
