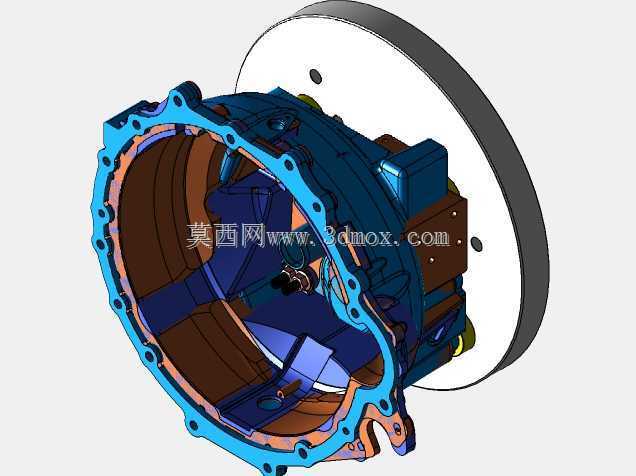

三合一组合式机械夹具VTL-30/700结构

　　这款三合一组合式机械夹具主要面向立式车床加工场景设计，适配VTL-30/700规格立车的装夹作业需求，可覆盖盘类、短轴类、异形壳体类工件的多工序装夹，无需频繁更换夹具基座就能完成不同类型工件的定位夹紧，能有效减少产线换型等待时间，适配中小批量多品种的机加工生产节奏。从结构设计来看，夹具采用分体组合式布局，主体基座与立车工作台法兰安装位直接匹配，安装端面设置了均匀分布的定位销孔与螺栓过孔，可直接贴合工作台T型槽布局完成固定，安装边界完全适配对应型号立车的工作台回转直径，不会出现运转干涉问题。夹具的三个夹紧单元采用模块化设计，每个单元可独立调整径向行程与夹紧高度，针对带法兰边的壳体类工件，可通过调整压爪位置避开工件加工面，

　　同时保证夹紧力均匀分布在工件刚性较好的安装边位置，避免薄壁工件装夹变形。设计过程中充分考虑了切屑排出路径，夹紧单元与基座的连接位置预留了切屑滑落斜面，不会出现加工过程中铁屑堆积在夹具缝隙中导致定位精度偏移的问题，同时各活动配合面都设置了防尘挡边，可阻挡切削液与细切屑进入配合间隙，降低日常维护的频次。夹具的定位基准面采用整体淬硬处理，表面磨削精度达到IT5级，可保证工件重复装夹的定位误差控制在0.02mm以内，满足精加工工序的精度要求。针对不同重量的工件，夹紧单元的力臂可进行多级调整，在装夹重型工件时可增大力臂获得更大夹紧力，装夹薄壁轻型工件时可缩短力臂避免夹伤工件，无需更换整套夹紧组件就能适配不同装夹力需求。

　　夹具的整体轮廓在回转状态下完全处于立车的安全防护区间内，高速运转时的动平衡性能经过结构优化，不会出现额外的振动影响加工表面质量。在实际使用场景中，该夹具可完成从毛坯粗加工到半精加工、精加工的全工序装夹，粗加工时可配合辅助支撑块增强工件刚性，抵消大切深切削带来的切削振动，精加工时可调整压爪的压紧点位置，避开刀具走刀路径，实现一次装夹完成多面加工，减少多次装夹带来的基准误差。
