ПСТ20型摩擦焊管专用焊接设备

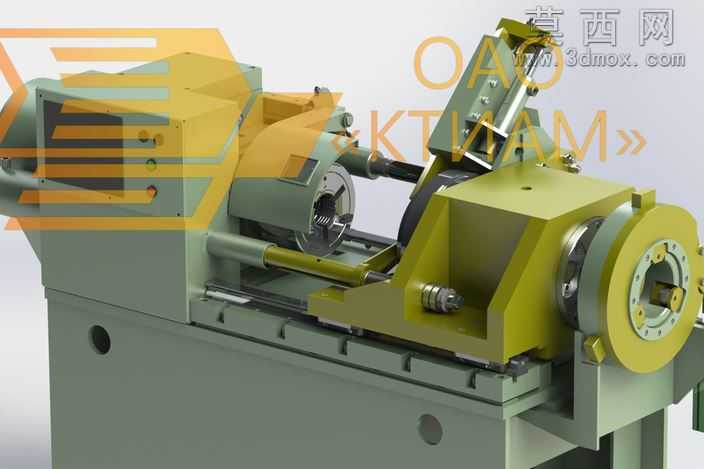

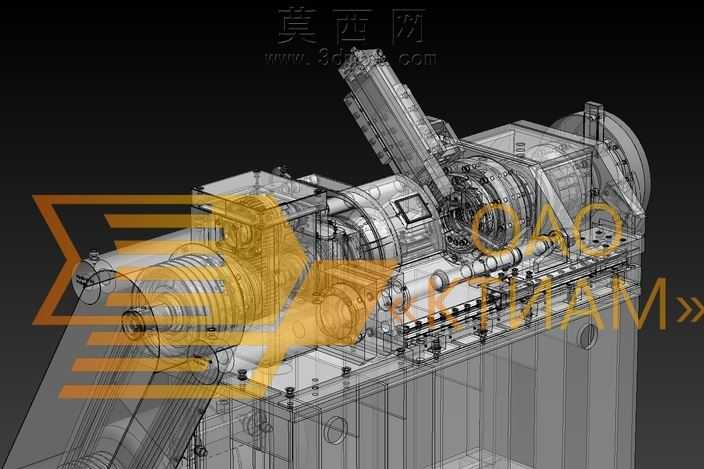

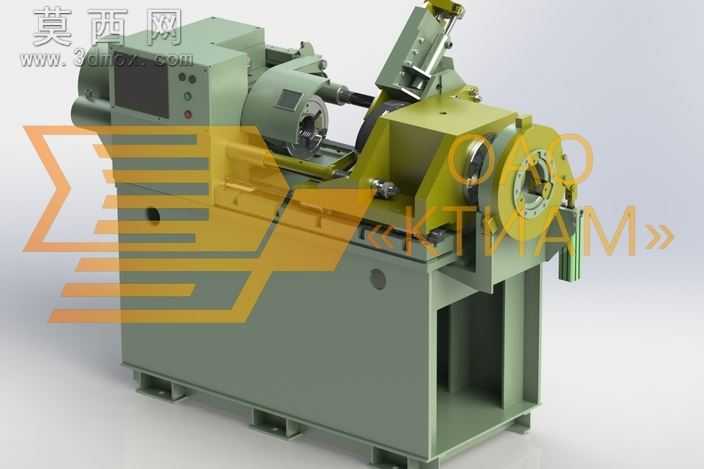

本模型为ПСТ20型摩擦焊管专用焊接设备的三维建模作品，整体采用工业级写实风格完成建模与渲染，完整还原了该款摩擦焊接设备的整机结构与功能布局。建模过程中严格遵循真实设备的尺寸比例，将设备划分为床身基座、主轴夹持单元、进给施压单元、尾座定位单元、操作控制单元五大核心模块逐一构建，各部件的装配关系完全匹配实际机械结构，可清晰呈现设备的运动逻辑与工作原理。材质设置上，床身基座采用铸铁哑光材质，还原铸造机身的厚重质感与表面细微的铸造纹理；运动导轨、夹持卡盘等传动部件采用金属抛光材质，体现加工面的光洁度与金属光泽；机身护罩、操作面板等覆盖件采用军绿色哑光烤漆材质，按钮、显示屏等操作元件分别设置工程塑料、玻璃等对应材质，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近真实工业设备的视觉表现。结构设计上，主轴夹持单元配备三爪卡盘结构，可实现直径85毫米以内管材的牢靠夹持，带动工件做高速旋转运动；进给施压单元采用液压驱动的滑台结构，可提供最高20吨的顶锻压力，保证摩擦焊接过程中接触面能够产生足够的摩擦热与顶锻形变，实现管材的牢固焊接；尾座定位单元配备可调节的定心夹具，保证待焊管材的同轴度，避免焊接过程中出现错位偏差；床身内部预留了传动系统、液压管路的安装空间，外部设置的操作面板集成了参数调节、启停控制等功能区域，整体布局符合人机工程学要求。设计思路围绕摩擦焊的工艺特性展开，针对管材焊接的同轴度要求、大顶锻压力的结构强度要求做了针对性的结构优化，各运动部件的行程、受力位置均经过合理性验证，模型可用于焊接工艺演示、设备结构教学、非标焊接设备方案参考等场景，完整呈现了专用摩擦焊接设备的工业设计逻辑与机械构造特点。
