立式双工位热压焊接加工设备

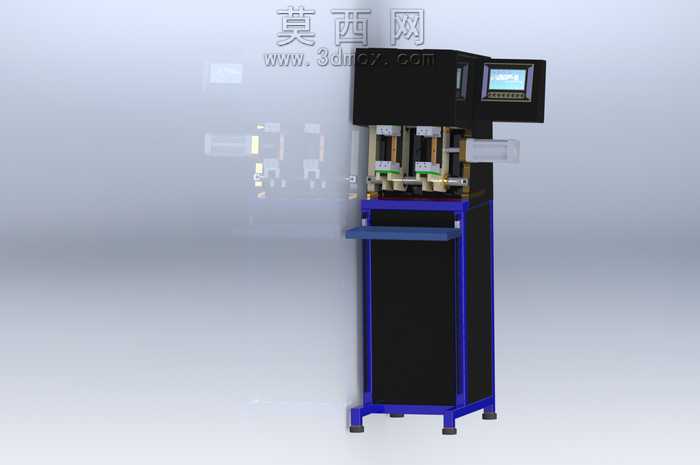

本作品为立式双工位加工类工业设备的三维建模成果，建模过程依托三维设计软件完成全参数化搭建，从整体机架布局到细小功能零件均做了完整的结构还原，未省略核心功能模块的细节表达。建模初期先梳理设备的功能逻辑，确定立式落地的整体布局，底部采用带可调脚杯的支撑框架结构，保障设备放置的水平度与稳定性，框架主体采用方管拼接的结构逻辑，预留电气安装的封闭舱室空间，舱门外覆盖平整的防护面板，兼顾防护性能与外观整洁度。中部为双工位并行加工区域，设置两组对称的加工执行模组，每组模组都包含竖向驱动的压合结构、定位工装基座，可同时完成两件工件的加工作业，有效提升单台设备的加工效率，工位前方设置抽拉式置物托板，方便操作人员临时放置待加工工件或作业工具。上部为设备的控制与动力集成舱体，侧面伸出悬臂式触控操作屏，屏幕角度做了适配操作人员站立操作的倾斜设计，舱体内部预留了电气元件、动力组件的安装位，外部做了平整的封板处理，避免管线外露带来的安全隐患。材质渲染阶段根据工业设备的实际用材做了对应材质分配，底部支撑框架采用深蓝色金属烤漆材质，还原工业机架的耐磨防护涂层质感，防护面板采用哑光黑色冷轧钢板材质，压合执行结构采用亮面金属材质体现加工部件的精密质感，触控屏幕采用玻璃面板搭配深色塑料边框的材质组合，脚杯采用防滑橡胶与金属调节螺杆的组合材质，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。建模过程中严格遵循机械装配的逻辑，所有运动部件都预留了合理的活动间隙，固定部件之间做了贴合约束处理，双工位的对称结构做了参数化关联设计，调整单侧参数即可同步完成双侧结构的修改，保障模型的可编辑性，整体模型完整还原了该类加工设备的结构特征，可用于设备方案展示、结构优化参考、作业流程演示等场景。
