车辆悬架螺旋弹簧减震支柱结构设计

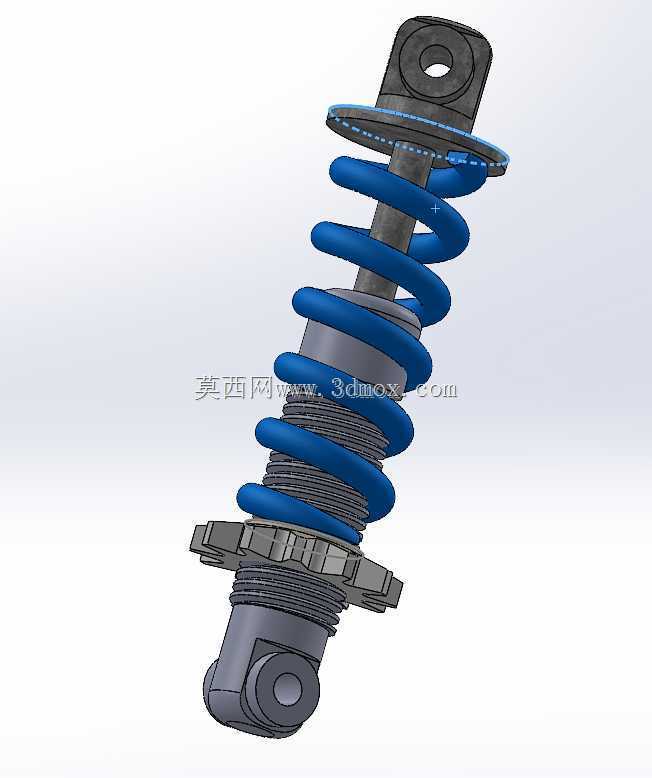

　　这款减震支柱总成是乘用车辆底盘悬架系统的核心承载缓冲部件，日常主要承担路面冲击过滤、车身姿态维持的核心作用，在非铺装路面行驶、过弯侧倾抑制、紧急制动俯仰控制场景下，都需要依托该部件的力学特性完成载荷传递与震动衰减。从结构设计逻辑来看，总成采用同轴集成布局，将螺旋弹簧套置在阻尼筒芯外侧，上下两端分别设置环形安装吊耳，上端吊耳对接车身减震塔安装位，下端吊耳连接转向节或下摆臂结构，这种同轴布局能最大程度压缩安装占用空间，同时保证弹簧受力与阻尼运动方向完全重合，避免侧向分力造成的筒芯偏磨、弹簧应力集中问题。弹簧部分采用等节距圆柱螺旋结构设计，圈径与线径经过匹配调校，在空载状态下预留足够的压缩行程，同时在极限压缩工况下不会发生并圈碰擦，

　　弹簧上下两端设置了硬质橡胶支撑垫圈，一方面隔绝金属部件直接接触产生的异响，另一方面可以分散弹簧端部的接触应力，避免长期交变载荷下的支撑座疲劳开裂。阻尼筒部分采用筒式液压阻尼结构，外侧设置了螺纹调节段与锁紧螺母结构，可以根据装配需求调整弹簧预紧力，适配不同整备质量的车型配置，筒身表面做了防锈镀层处理，应对底盘区域泥水、砂石飞溅的恶劣使用环境。从安装边界来看，上下吊耳均采用同轴销孔设计，销孔内径匹配常规乘用车悬架连接销轴尺寸，安装时不需要额外做结构改制，总成最大外径控制在弹簧圈径范围内，压缩到极限行程时的总长度、伸张到最大长度时的尺寸都符合紧凑型家用车的悬架布置空间要求，不会在车轮跳动过程中与周边轮罩、转向拉杆、制动管路发生运动干涉。

　　建模过程中对弹簧的螺旋升角、阻尼筒的阶梯轴结构、端部吊耳的加强筋结构都做了1:1还原，每一处配合面的尺寸公差都参考量产部件的装配要求设定，比如弹簧与支撑垫圈的配合间隙、锁紧螺母与筒身螺纹的配合长度，都符合实际装配的工艺要求，可直接用于悬架系统的运动仿真校核、结构受力分析，也可作为底盘维修配件建模、改装件开发的基础参考模型，在做悬架K&C特性仿真时，该模型的质量参数、刚度特性参数都可以直接赋予，不需要额外做结构简化。
