直列四缸内燃机曲柄连杆机构结构展示

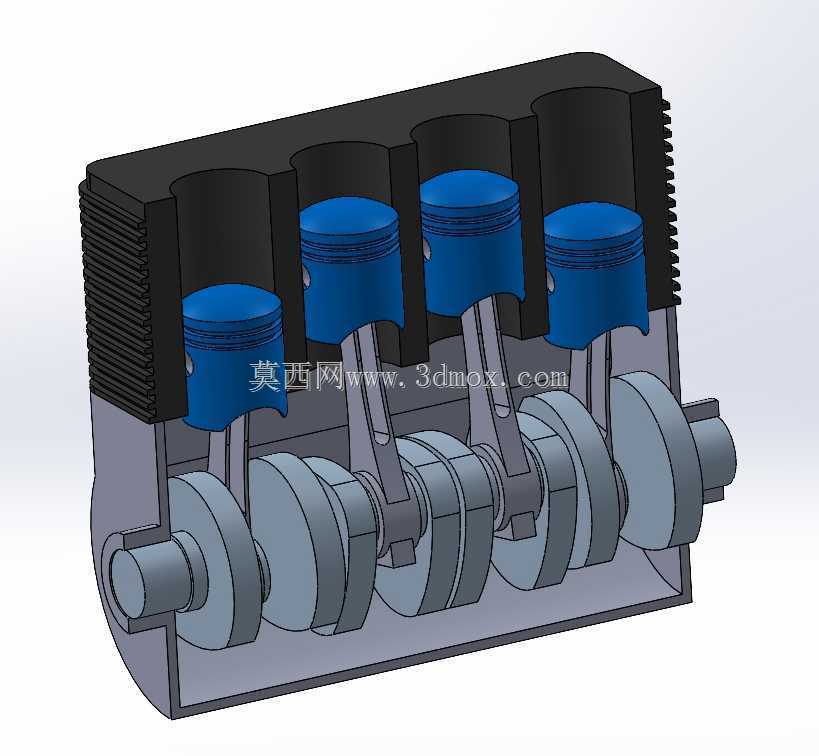

　　这套直列四缸动力核心结构，是小排量乘用车、通用小型动力设备最常用的动力输出构型，日常覆盖家用燃油车辆、小型固定式发电机组、农用作业机械的动力配套场景，核心作用是将燃料燃烧产生的气体膨胀压力，通过活塞往复运动转换为曲轴的旋转扭矩，向外输出持续动力。从结构设计逻辑来看，四个气缸沿曲轴轴向等距排布，相邻缸做功行程错开180度曲轴转角，能保证动力输出的连续性，相比单缸、双缸结构大幅降低运转时的扭矩波动，不需要额外加装大质量飞轮就能获得平顺的运转质感，适配多数对运转平稳性有要求的动力场景。模型完整还原了活塞组件、连杆总成、曲轴、缸体支撑结构的装配关系：活塞顶部采用平顶设计，适配常规燃烧室构型，裙部预留了活塞销安装位，环槽结构清晰对应气环、

　　油环的安装位置，保证工作时的气缸密封与润滑油刮除效果；连杆采用分体式大端设计，通过连杆螺栓与曲轴连杆轴颈紧固，小端通过活塞销与活塞铰接，能顺畅传递往复运动的推力；曲轴为整体式锻造结构，四个连杆轴颈与主轴颈的重叠度符合常规强度设计要求，平衡块沿径向对称布置，抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机振动水平；缸体采用一体式曲轴箱结构，上部集成气缸筒安装位，下部预留主轴承盖安装面，侧壁的散热鳍片结构对应风冷机型的散热需求，不需要额外布置水冷套就能满足小功率工况下的散热要求。从安装边界来看，这套结构的轴向尺寸适配1.0-1.6L排量的动力舱布局，曲轴两端分别预留飞轮安装端与前端轮系安装位，可直接对接离合器、发电机、

　　水泵等附属部件的安装接口，缸体侧面预留的机油道安装位可对接润滑系统油路，保证各运动副的持续润滑。在实际建模过程中，各部件的配合间隙都按照常规工程设计值预留：活塞与缸筒的间隙适配铝合金活塞热膨胀量要求，连杆轴颈与轴瓦的间隙满足压力润滑的油膜建立条件，曲轴轴向间隙控制在合理范围，避免运转时出现轴向窜动。这套结构的设计逻辑兼顾了制造成本与运转可靠性，零件通用化程度高，维修保养时的配件获取难度低，是中小功率动力场景下经过长期市场验证的成熟构型，建模时还原的装配关系可直接用于教学演示、结构原理讲解，也可作为动力总成改型设计的基础参考框架，帮助设计人员快速梳理曲柄连杆机构的运动干涉风险，提前验证活塞上下止点位置与气门的避让关系，减少后续样机试制阶段的设计变更。
