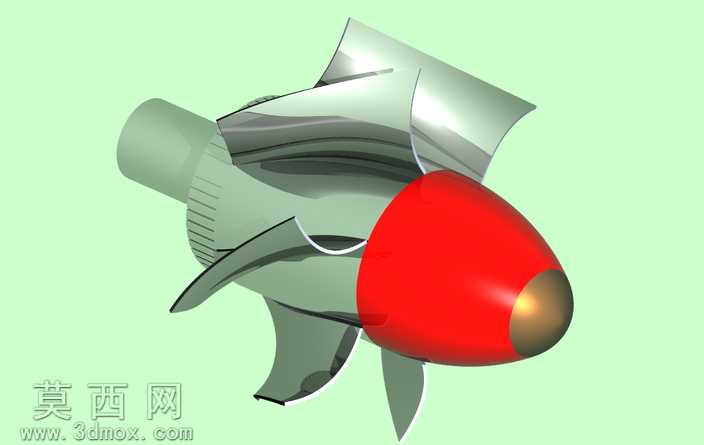

轴流转桨式水轮机转轮结构设计

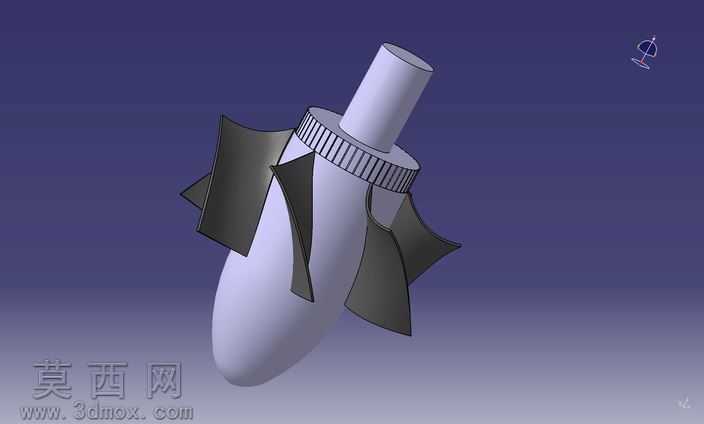

本作品为轴流转桨式水轮机转轮的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先搭建转轮整体装配基准坐标系，以水轮机主轴轴线为核心装配基准，依次完成轮毂主体、可调式转桨叶片、上端主轴连接段、下端流线型泄水锥的独立零件建模，再通过同轴配合、角度限位配合完成整体装配，确保各部件相对位置符合水力设计的尺寸要求。建模阶段针对转轮的核心功能结构做了精细化处理：轮毂主体采用回转体特征完成基础造型，表面的密封栅格结构通过阵列特征实现，保证栅格间距均匀、结构规整，还原真机的密封配合结构；转桨叶片采用曲面建模方式构建，先通过多组截面水力型线搭建叶片的空间曲面框架，再通过曲面缝合、加厚操作生成实体叶片，叶片与轮毂连接的枢轴结构做了过渡圆角处理，避免应力集中问题，同时预留了叶片角度调节的转动配合间隙，还原转桨式转轮可随工况调整叶片角度的结构特性；下端泄水锥采用流线型回转造型，曲面过渡顺滑无棱角，可有效降低水流流出转轮时的水力损失；上端主轴连接段做了等直径圆柱造型，与轮毂主体采用一体化布尔运算合并，保证连接结构的强度合理性。渲染阶段采用工业产品常用的材质方案，轮毂主体、主轴、泄水锥部分赋予哑光浅灰金属材质，模拟铸钢加工后的金属质感，转桨叶片赋予深灰哑光金属材质，与轮毂部分形成清晰的视觉区分，方便观察叶片的空间安装角度；场景采用渐变深蓝色背景，搭配标准三维坐标系标识，通过定向光源打光突出各部件的结构轮廓，避免曲面部分出现过曝或暗部细节丢失的问题，整体渲染效果清晰直观，可完整展示转轮的整体外形与各部件的装配关系。建模过程中所有特征均保留参数化编辑属性，可根据不同的水力设计参数调整叶片数量、叶片型线、轮毂直径、泄水锥长度等核心尺寸，适配不同水头、流量工况下的轴流转桨式水轮机设计需求，整体模型无破面、无重叠特征、无多余冗余几何元素，装配关系完整可动，可用于水轮机结构教学、产品方案展示、后续工程仿真分析等多种场景。
