挖泥船甲板用绞车三维结构设计

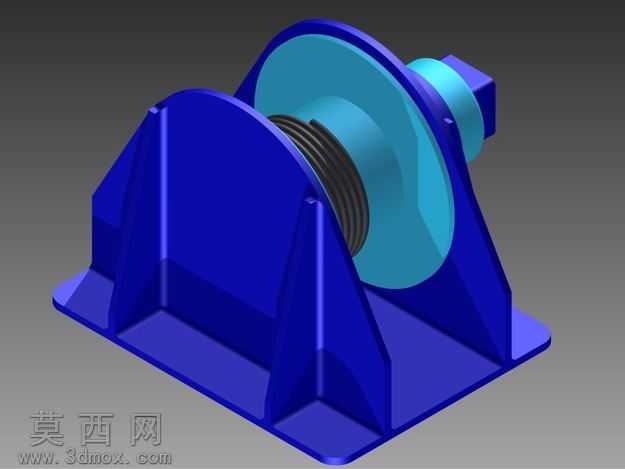

本模型为挖泥船甲板专用绞车的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，整体建模逻辑遵循船舶甲板机械的设计规范，先从核心承载结构入手构建一体式铸钢材质的底座支架，底座采用双侧三角加强筋布局，筋板厚度与底座安装边的尺寸完全匹配实船安装的载荷要求，安装边预留的螺栓孔位按照船用甲板固定的标准间距排布，保证模型可直接导出用于生产参考。卷筒部分采用分体式建模思路，中间缠绕缆绳的卷筒轴段做了防滑槽纹理设计，两侧的挡缆盘采用大直径圆弧过渡结构，避免缆绳收放过程中出现卡滞、磨损的问题，卷筒与两侧支架的连接位置预留了轴承安装位，还原了真实绞车的转动副结构，输出端的连接轴段做了阶梯轴设计，可匹配不同规格的动力输入接口。材质渲染阶段，对支架、底座等承载结构赋予深蓝色金属漆材质，模拟船用设备常用的防腐涂层效果，卷筒挡盘部分赋予亮蓝色工程塑料与金属复合材质，中间缠绕的缆绳部分赋予黑色高强度纤维材质，不同材质的粗糙度、反光度参数经过反复调试，渲染后整体视觉效果贴近实船设备的真实质感。设计过程中充分考虑挖泥船甲板的作业工况，整体结构做了低矮化处理，降低设备重心以适应船舶航行中的晃动场景，支架与底座的连接位置做了圆角过渡处理，避免应力集中问题，同时整体结构没有冗余的外凸部件，防止甲板作业过程中发生磕碰。模型完成后经过干涉检查，所有转动部件与固定支架之间均保留合理的装配间隙，各零部件的装配关系完全符合机械装配逻辑，可直接用于结构展示、装配模拟以及相关船用设备的教学演示场景，也可作为同类型甲板绞车设计的参考蓝本，帮助设计人员快速完成结构方案的迭代优化。
