二级硬齿面双轴齿轮减速机结构模型

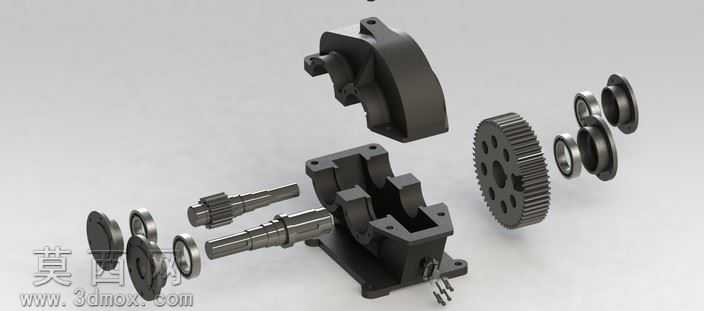

本作品为二级硬齿面双轴齿轮减速机的三维结构模型，建模过程严格遵循机械设计规范，完整还原了硬齿面减速机的内部传动逻辑与外部装配形态。建模阶段首先依据二级减速传动的参数计算结果，确定各级齿轮的模数、齿数、齿宽以及中心距参数，先搭建输入轴、中间轴、输出轴的轴系基准，依次完成轴段、键槽、轴承安装位的特征绘制，保证各轴段的同轴度与装配公差符合设计要求。齿轮建模部分针对硬齿面齿轮的特性，精准绘制渐开线齿廓，还原轮齿的齿向修形与齿顶倒角细节，确保齿轮啮合时的传动比准确，无干涉错位问题。箱体建模采用剖分式结构设计，分别完成上箱盖与下箱体的特征构建，细致还原箱体上的轴承孔、吊装环、安装底座、连接螺栓孔、油位观察位等细节结构，保证箱体与内部轴系、齿轮、轴承的装配间隙合理，符合实际减速机的装配工艺要求。材质与渲染阶段，针对不同部件赋予贴合实际工业产品的材质属性：齿轮与传动轴采用调质合金钢材质，还原硬齿面表面淬火后的金属磨砂质感，体现硬齿面部件的高强度特性；箱体采用铸铁材质，还原铸造表面的细微颗粒质感与深灰金属色泽；轴承部件还原滚动体与内外圈的金属光泽，区分保持架的材质差异；连接螺栓等标准件赋予发黑处理的金属质感。渲染时采用工业产品展示常用的柔光布光方案，通过多角度光源突出部件的结构轮廓与装配关系，同时做了半剖展示的渲染效果，能够清晰呈现内部二级齿轮的啮合传动路径，直观展示动力从输入轴传入，经过两级齿轮减速增扭后从输出轴传出的完整传动过程。设计思路上围绕硬齿面减速机承载能力强、传动效率高的特点，重点还原二级减速的结构布局，保证各部件的装配关系准确，既可以作为机械设计教学中减速机结构的展示素材，也可以作为相关传动设备设计的参考模型，帮助设计者快速理解二级硬齿面减速机的结构组成与传动原理，模型整体结构完整，细节丰富，各部件可单独拆分查看，能够清晰呈现减速机从外部壳体到内部传动件的全部结构特征。
