机加工定位用V型夹持块结构设计

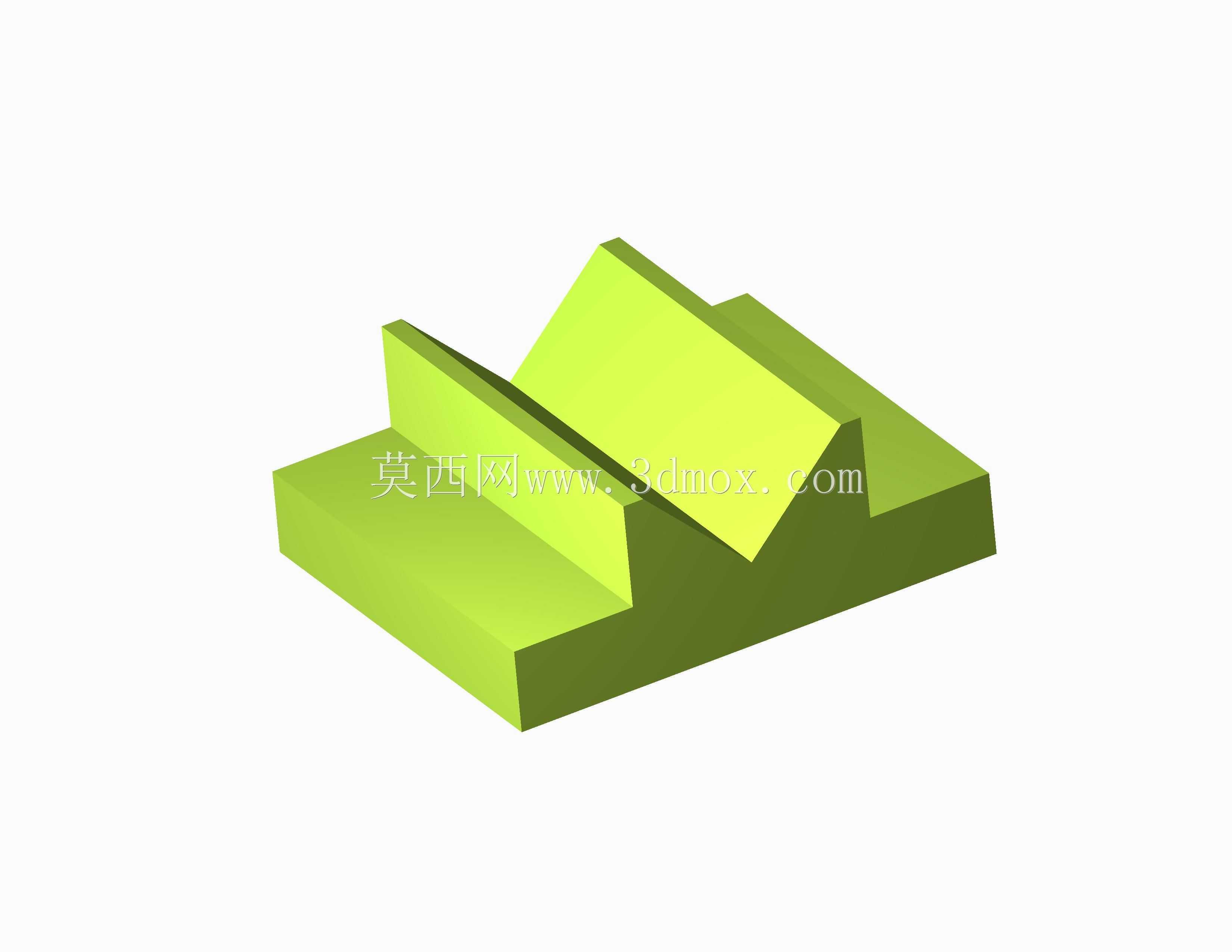

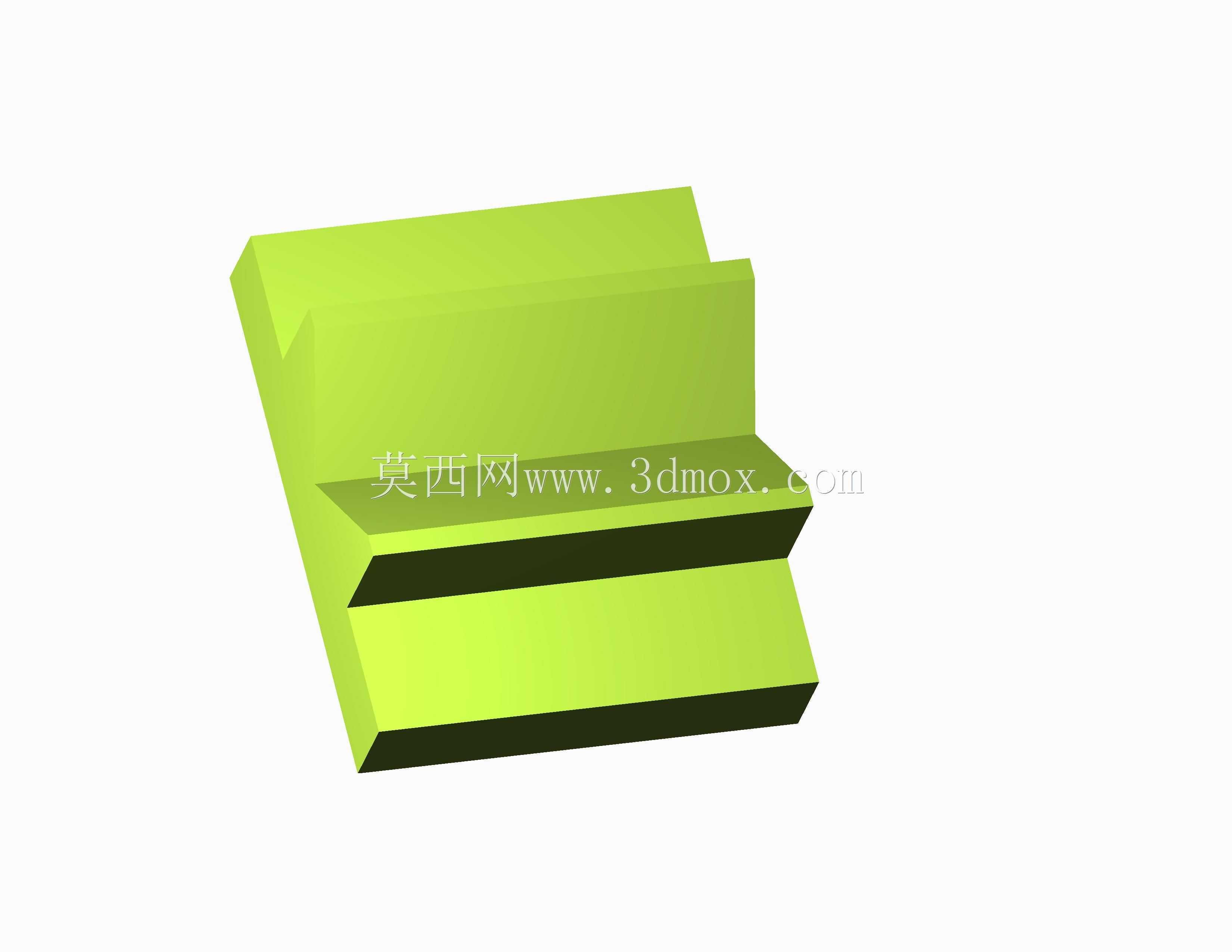

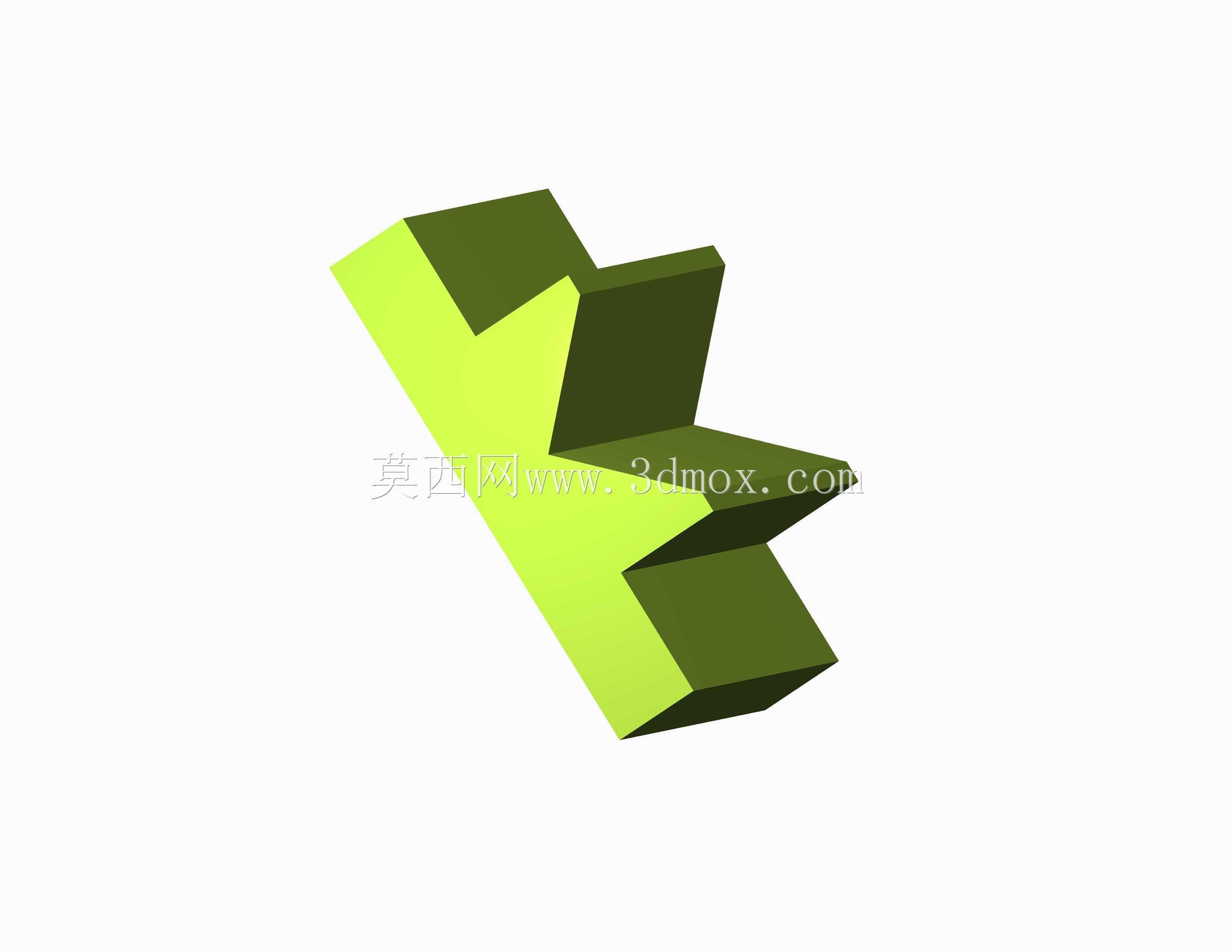

　　在常规金属切削加工场景里，轴类、管件类圆形截面工件的装夹定位一直是工序准备阶段的核心环节，V型块作为这类场景下应用最广泛的定位元件，其结构合理性直接决定后续钻孔、铣削、磨削工序的形位公差精度。这款V型块采用整体式矩形基体结构，主体为阶梯式布局，底部为平整安装基面，可直接贴合机床工作台面、平口钳固定钳口或者专用工装基板，无需额外加工适配底座，安装时可通过底部两侧的压板槽配合T型螺栓完成固定，也可依靠侧边的锁紧螺丝顶紧实现快速装夹，安装边界预留足够的扳手操作空间，不会出现工装干涉的问题。V型槽采用90度夹角设计，这个角度是经过长期加工验证的通用选型，既可以保证对不同直径圆形工件的包容支撑面积，避免装夹应力集中导致的工件变形，

　　也能兼容更大直径范围的工件装夹需求，槽底加工有窄小的沉槽，这个结构并非冗余设计，一方面可以容纳工件表面残留的切削碎屑、氧化皮，避免杂质垫在工件与定位面之间导致定位偏移，另一方面也能给磨削V型面时的砂轮退刀预留空间，保证V型两个斜面的加工精度到位。从功能特性来看，这款V型块属于成对使用的定位元件，两个V型块配合使用时，可以支撑长轴类工件的两端，实现工件轴线的自动找正，保证轴线与工作台进给方向平行，不需要反复打表调整，大幅缩短工序准备时间。针对小尺寸工件的装夹需求，V型块的斜面做了表面粗糙度处理，增大与工件表面的摩擦力，配合上方的螺丝夹头即可完成工件锁紧，不会出现加工过程中工件转动、轴向窜动的问题；如果是针对导磁类钢材工件，

　　也可配套内置磁钢的版本，依靠磁力吸附工件，减少夹头对工件加工面的遮挡，方便完成全周加工。设计过程中重点考量了结构刚性与使用便利性的平衡，基体厚度经过受力校核，在承受常规铣削、钻削的进给力时不会发生形变，V型面的开口高度做了优化，不会出现工件直径过大导致重心过高失稳的问题，同时整体重量控制在单人可搬运的范围内，方便车间内不同工位之间的周转调用。在实际生产场景中，这类V型块不仅用于普通铣床、钻床的工序装夹，也可配套磨床完成轴类零件的外圆磨削定位，还能作为检测工装的定位基准，配合百分表完成轴类零件的圆跳动、同轴度检测，是机械加工车间不可或缺的基础工装元件。
