多缸内燃机用整体式曲轴结构设计

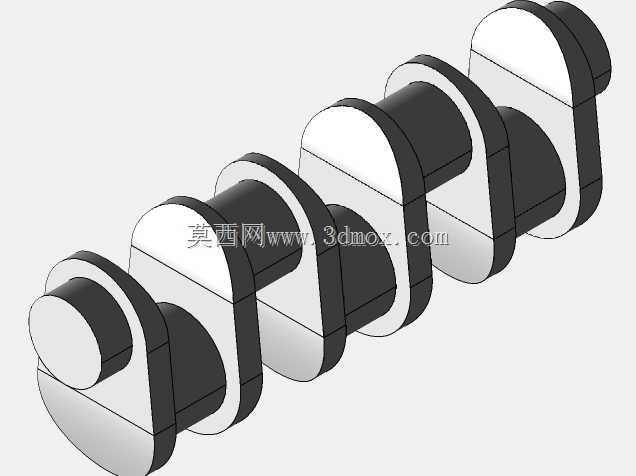

　　这款曲轴结构针对直列四缸内燃机的动力输出需求设计，核心作用是将活塞连杆组传递的往复直线运动转化为旋转扭矩，向外输出动力同时驱动内燃机配气机构、冷却润滑系统等附属组件运转。从结构布局来看，四个曲柄销按照180度相位角对称排布，相邻曲拐之间设置整体式平衡块，用来抵消活塞往复运动与曲柄旋转产生的一阶、二阶惯性力，降低整机运转过程中的振动幅值，让动力输出过程更平顺。主轴颈采用等直径设计，匹配缸体主轴承座的安装孔位公差，安装时需要保证各主轴颈的同轴度误差控制在0.02mm以内，避免运转过程中出现轴瓦偏磨、烧蚀的问题。曲柄销与连杆大头轴瓦配合，表面粗糙度要求达到Ra0.8，配合间隙按照轴径尺寸的千分之一到千分之一点五预留，

　　保证高压润滑油膜能够稳定形成，减少高负荷工况下的接触磨损。设计过程中对曲轴的油道走向做了优化，主轴颈与曲柄销之间采用斜向贯通油孔，润滑油从缸体主油道进入主轴颈油槽后，可通过内部油道直接输送到曲柄销表面，无需额外增设外部油管，既简化了装配流程，也避免了高速运转下油管脱落、泄漏的风险。曲轴的轴向定位设置在第三道主轴颈位置，两侧搭配止推片控制轴向窜动量在0.1mm到0.3mm之间，既防止运转过程中曲轴轴向窜动撞击缸体端面，也给受热膨胀预留足够的伸缩余量。从安装边界来看，曲轴总长度适配常规1.6L到2.0L排量的直列四缸缸体尺寸，前端输出轴预留皮带轮、正时齿轮的安装键槽，后端法兰匹配飞轮的定位销孔，

　　安装时不需要对缸体结构做额外改动即可完成适配。实际应用场景覆盖乘用车汽油机、小型工程机械柴油机等动力单元，在额定转速6000rpm的工况下，结构强度可满足持续输出150N·m扭矩的使用需求，曲臂过渡位置采用圆角滚压工艺强化，减少应力集中带来的断裂风险，长期高负荷运转下的疲劳寿命可满足民用动力设备的使用要求。建模过程中对各配合面的公差带做了对应标注，装配时可直接参照模型的尺寸链要求调整各部件的配合精度，减少现场测绘的工作量。
