内燃机点火系统火花塞结构三维建模

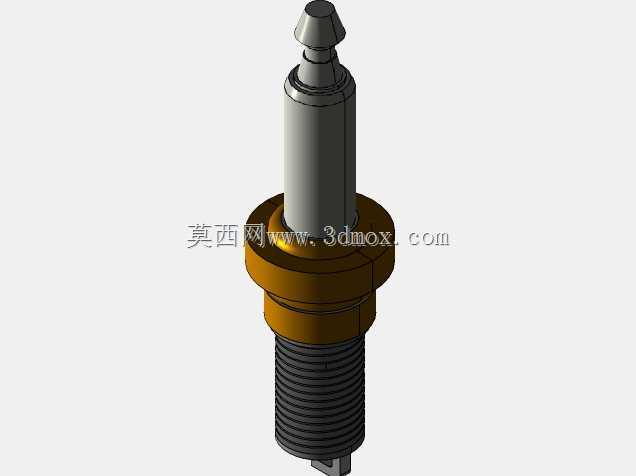

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率与工况稳定性的核心执行部件，其结构设计需要同时兼顾高压绝缘、密封导热、安装定位、电极耐烧蚀等多重工程需求。本次建模还原的火花塞结构，完全参照量产车用火花塞的实际尺寸比例构建，可直接用于发动机点火系统的装配仿真、结构干涉校验以及教学演示场景。从结构分层来看，模型完整还原了接线螺母、绝缘瓷体、金属壳体、密封垫圈、中心电极与侧电极的全部细节，其中金属壳体部分的外螺纹采用标准公制细牙螺纹规格，匹配发动机缸盖的火花塞安装孔位设计公差，安装六角部位的对边尺寸符合常规套筒拆装的空间要求，建模时特意保留了螺纹牙型的完整轮廓，可用于模拟装配时的螺纹啮合受力分析，

　　也能校验安装过程中套筒与缸盖周边结构的干涉边界。绝缘瓷体部分采用阶梯轴式结构设计，上部的伞棱结构是为了增加高压爬电距离，避免高湿工况下出现表面闪络问题，建模时还原了瓷体与金属壳体之间的铆接密封结构，这一部位是火花塞承受缸内爆发压力的核心密封区，实际生产中会通过热铆工艺保证壳体与瓷体的结合强度，模型中保留了铆压部位的形变特征，可用于密封结构的受力仿真参考。中心电极与侧电极的间隙按照常规量产点火间隙设置，电极头部的细小凸台结构是为了降低点火所需电压，提升点火可靠性，建模时没有对电极尖端做过度简化，能够清晰展示电极的相对位置与放电间隙的空间尺寸。在实际工程应用中，这类火花塞模型可用于发动机整机装配的数字孪生场景，

　　校验不同长度规格火花塞与活塞顶部的避让距离，避免活塞上行至上止点时与电极发生碰撞；也可用于点火系统的教学演示，帮助初学者理解火花塞的热量传导路径——从电极吸收的燃烧热量依次通过金属壳体螺纹、密封垫圈传递到缸盖，再通过冷却系统散出，不同热值的火花塞对应瓷体锥部的长度差异，在该模型中也可通过参数调整快速实现结构变更。建模过程中对各部件的配合公差做了对应设置，金属壳体与瓷体的过盈配合部位、接线螺母与中心螺杆的连接部位都按照实际装配关系做了约束，可直接导入装配环境做运动仿真与拆装流程演示，无需额外调整配合关系。
