带导轨输送的剪叉式CT支撑作业装置

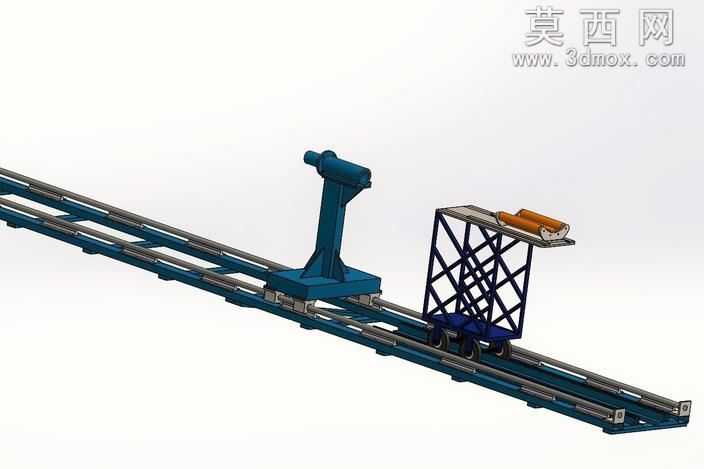

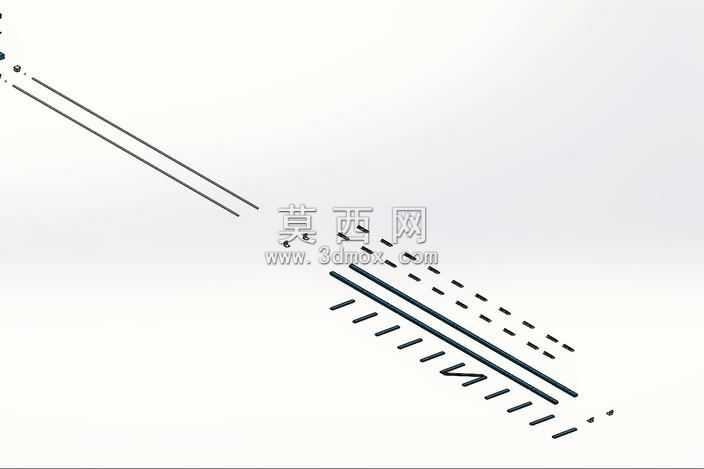

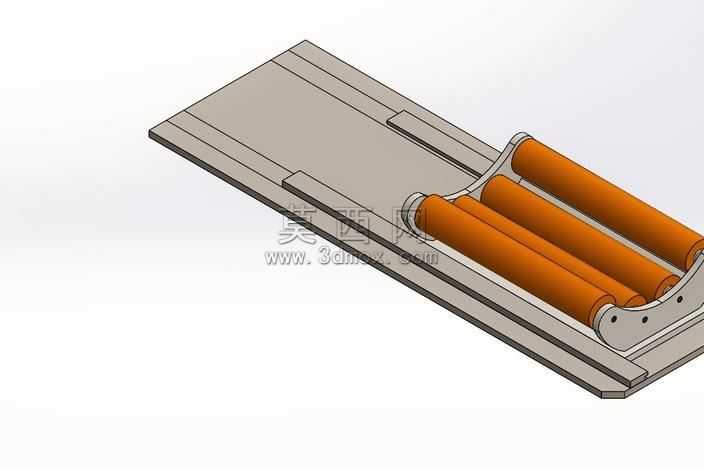

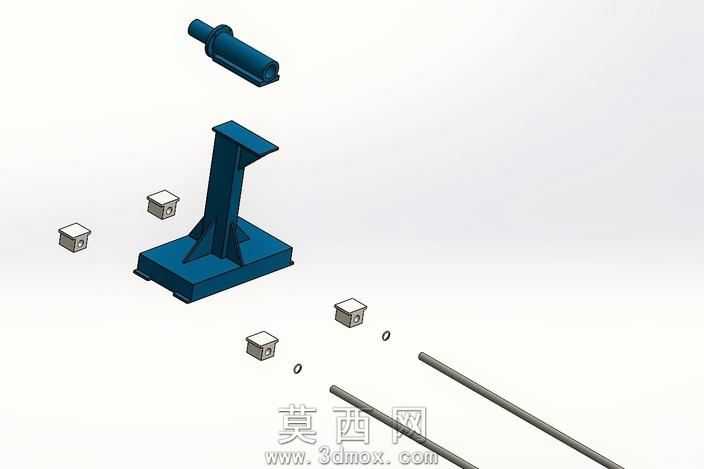

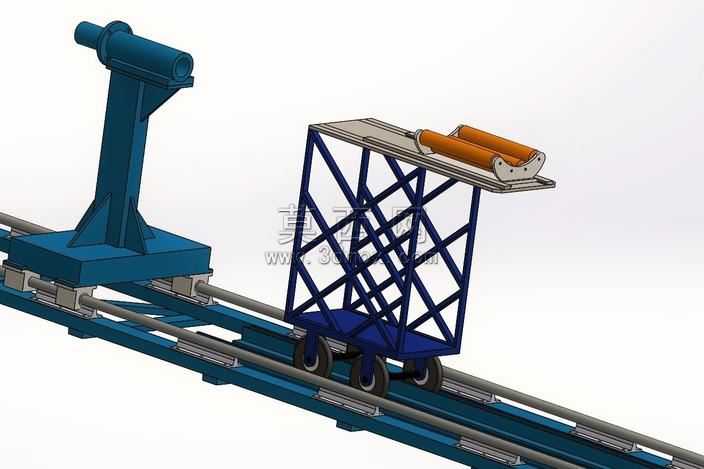

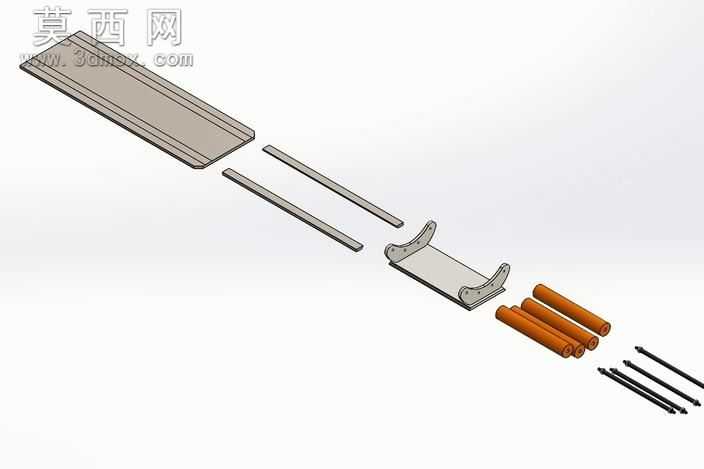

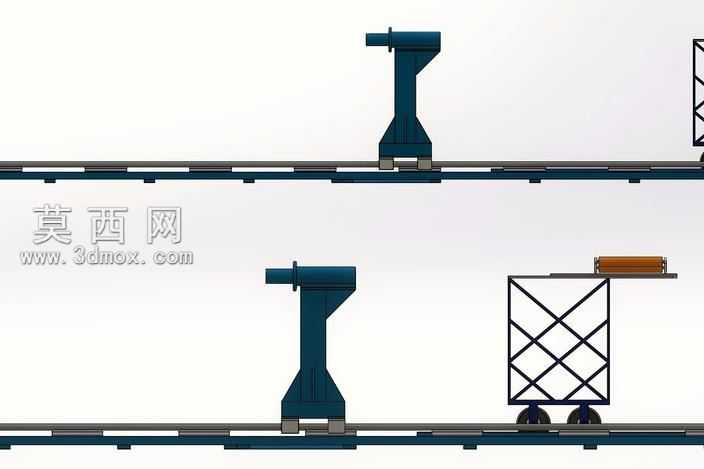

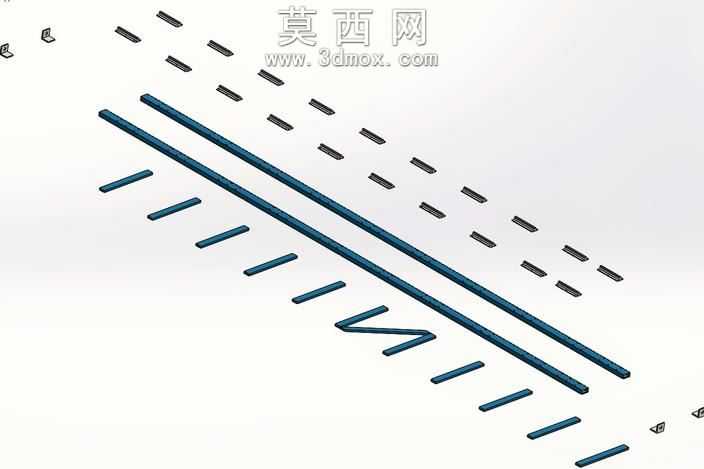

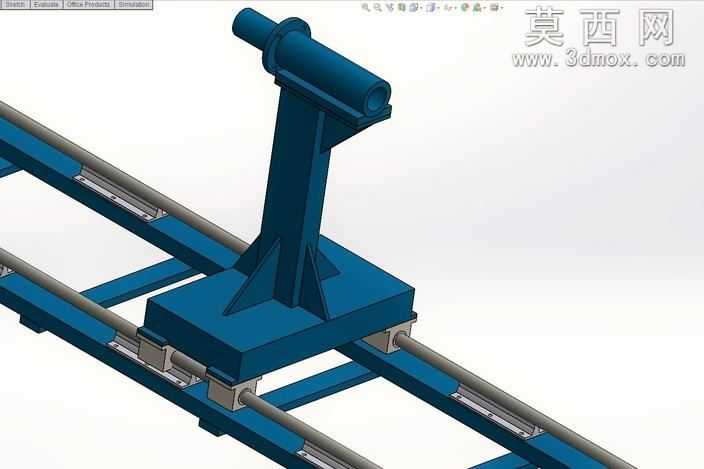

本模型采用SolidWorks完成全参数化三维建模，整体围绕CT场景配套的支撑输送作业需求展开设计，建模过程中严格遵循机械设计装配逻辑，对每一个零部件的配合公差、安装位置进行了精准约束，避免出现干涉错位问题。渲染阶段针对不同部件匹配了对应材质属性：长距离铺设的线性导轨采用金属磨砂钢材材质，还原冷轧型钢的哑光金属质感，表面做了细微的氧化层纹理处理，避免塑料感；剪叉式升降支撑结构的主体支架采用深蓝色工业烤漆材质，模拟重型机械设备的漆面质感，漆面添加了细微的颗粒粗糙度，还原真实工业涂装的视觉效果；移动载台的格构式框架采用黑色方管焊接结构的材质表现，清晰呈现框架的镂空格构形态，载台上的承载辊筒采用橙色防滑橡胶包裹金属辊芯的材质搭配，区分不同功能部件的视觉属性；底部的滑动座、尾座部件分别做了铸钢件与机加工件的材质区分，铸钢件表面保留细微的铸造纹理，机加工配合面做高光金属处理，凸显加工精度。结构设计上，整套装置以双平行线性导轨作为基础承载轨道，轨道上设置两组独立移动单元：一组为带立式支撑臂的固定工位单元，支撑臂采用厚重的箱型结构设计，底部通过多组滑块与导轨配合，保证移动过程的稳定性与承重能力；另一组为剪叉升降式移动载台，剪叉臂组采用多组铰接销轴连接，可实现垂直方向的高度调节，载台框架采用三角形格构设计，在减轻整体重量的同时保证结构刚性，避免承载过程中出现形变，载台端部设置辊筒结构，方便待支撑工件的平移上料。设计思路围绕CT作业过程中工件的平稳输送、高度适配、精准对位需求展开，通过导轨实现长距离的工位转移，通过剪叉结构实现不同作业高度的灵活调节，通过尾座结构实现端部的定位支撑，整套结构可实现工件在不同工位间的平稳转运与高度适配，满足CT配套作业中对支撑稳定性、移动顺畅度、调节灵活性的要求，所有铰接点、滑动配合面都预留了合理的配合间隙，符合实际机械加工与装配的工艺要求，模型可直接用于结构验证、作业场景模拟以及后续的工程出图参考。
