V-8辊式液压升降推杆机构设计

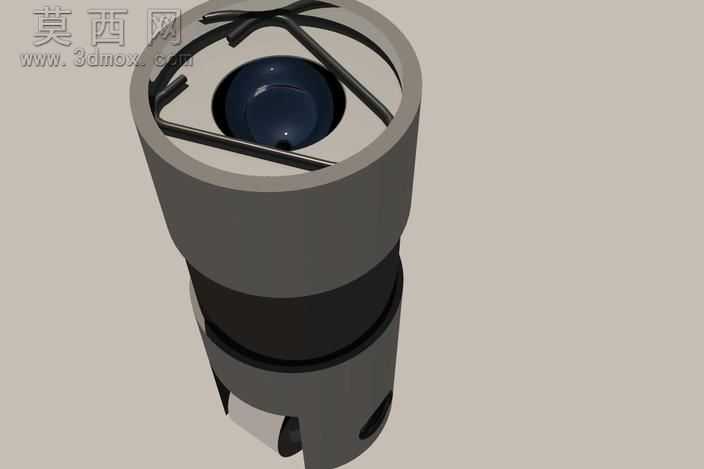

本作品为V-8辊式升降推杆机构的三维建模成果，建模阶段围绕机构的核心功能逻辑展开，首先完成整体同轴回转式主体结构的搭建，以阶梯式圆柱筒体作为主体承载框架，精准划分出上部辊组安装腔、中部密封段、下部驱动连接段三个功能区域，各段的同轴度公差在建模时通过基准轴约束严格控制，保证后续运动仿真时不会出现卡滞问题。上部辊组安装腔采用环形框架搭配交叉式辐条支撑结构，辐条与环形内壁的连接位置做了圆角过渡处理，避免应力集中，腔体内置的球面顶升头采用独立零件建模，与下方的顶升推杆做了同轴配合约束，球面表面做了高光质感的材质处理，模拟硬质合金耐磨件的表面特性，能够直观展示顶升接触的工作面形态。中部筒体段采用分层材质设计，外层为哑光深灰色金属材质模拟调质处理的结构钢外壳，中间嵌入的黑色环形件为橡胶密封层，采用低反光的哑光橡胶材质，还原液压元件的密封结构设计，清晰展示升降器的防尘、防漏密封布局。下部筒体段预留了驱动接口与定位槽结构，槽口边缘做了倒角处理，既符合实际机械加工的工艺要求，也能在渲染时呈现更自然的光影过渡。渲染阶段采用柔和的均匀漫反射光源，避免金属表面出现过曝的高光块，能够清晰展现各零件的轮廓边界与装配关系，背景选用低饱和度的浅灰色，突出机构本身的结构细节。设计思路上，该机构参考了早期车用辊式顶升机构的原理，将滚子约束在筒体内壁的型腔内，通过推杆的轴向运动带动滚子沿型腔斜面爬升，实现顶升力的平稳输出，建模时特意保留了滚子与型腔壁的配合间隙，还原真实的装配公差要求，同时对所有运动部件添加了配合约束，可直接用于后续的运动仿真，验证升降行程与顶升力的传递效率。整体模型的各零件均做了参数化建模处理，关键尺寸可根据实际使用需求快速调整，适配不同顶升行程、不同载荷的应用场景，材质搭配上区分了结构件、密封件、耐磨件的不同视觉特征，无需额外标注即可快速识别各部分的功能属性，完整还原了辊式液压升降推杆的结构特点与工作逻辑。
