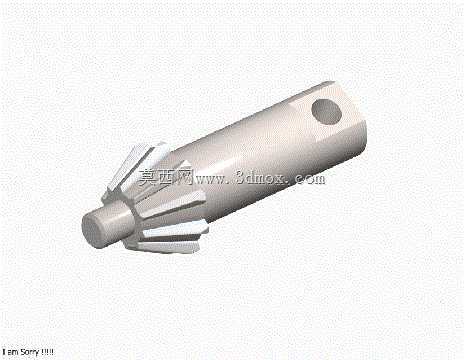

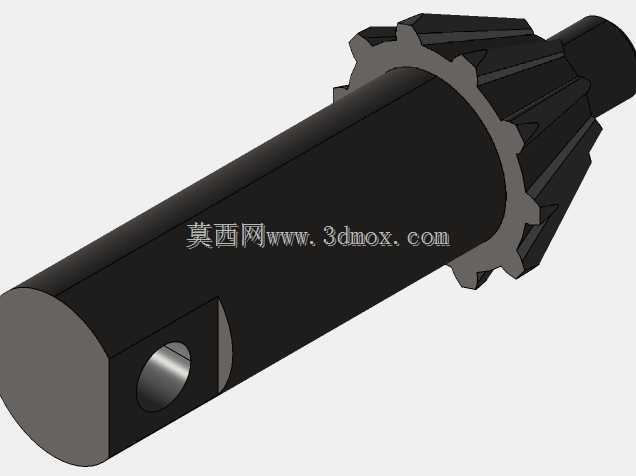

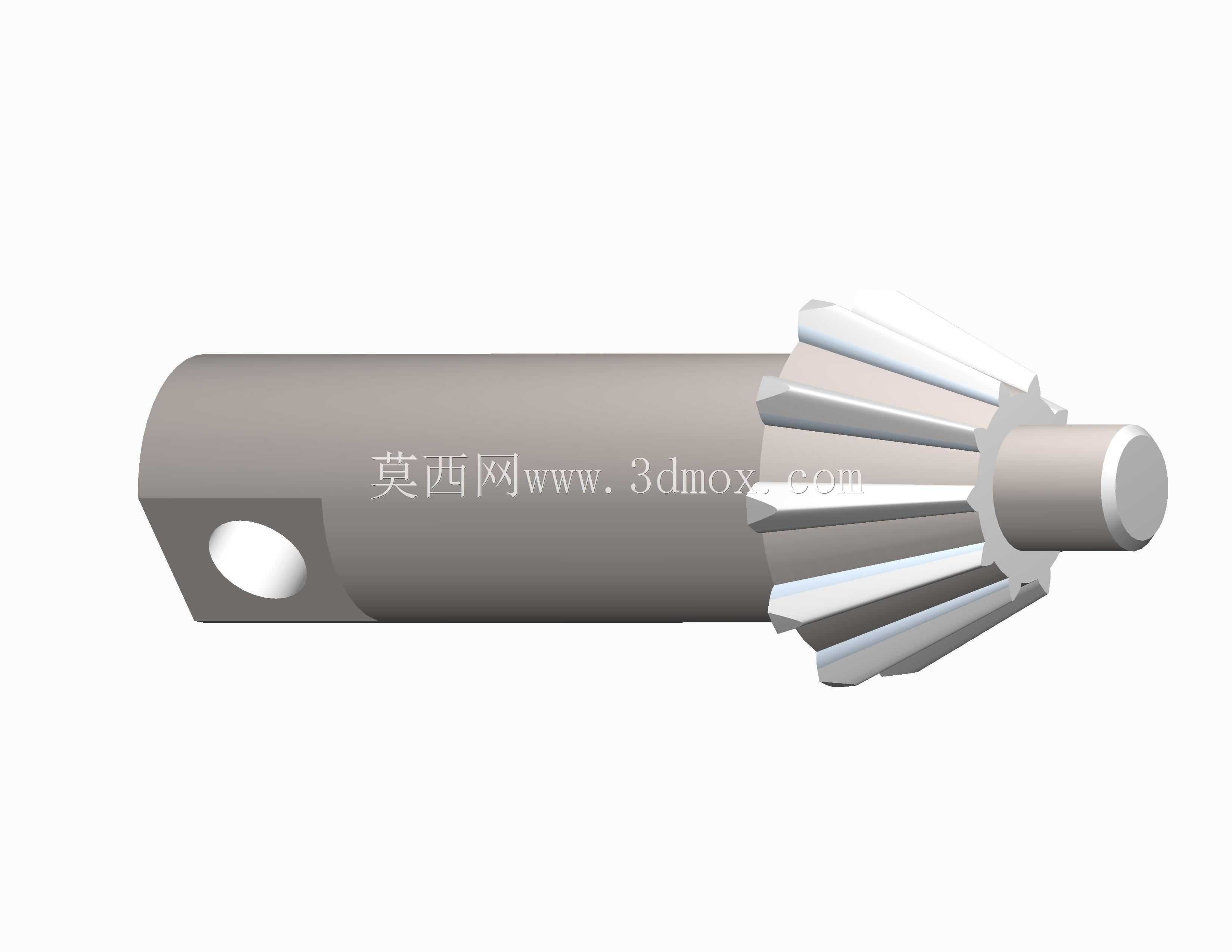

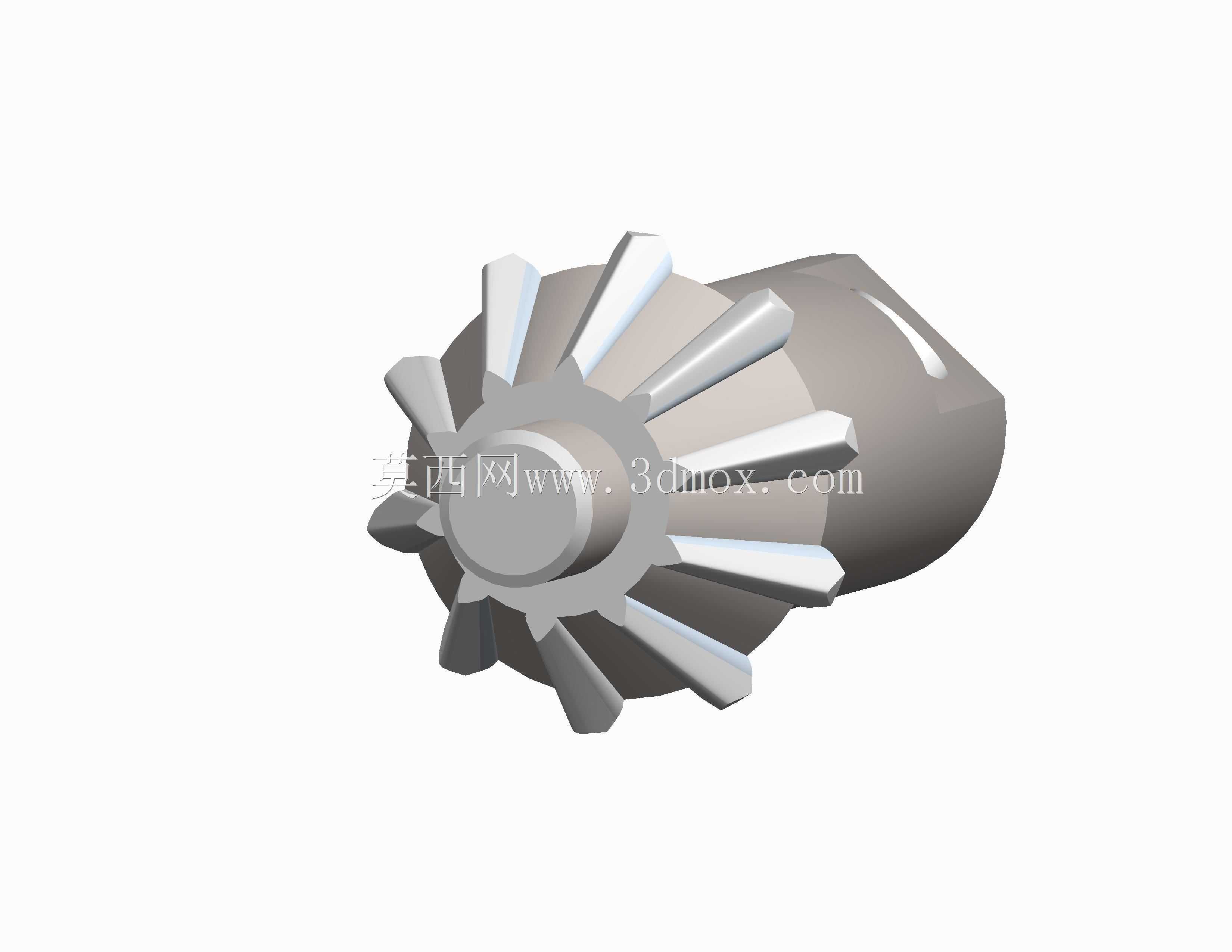

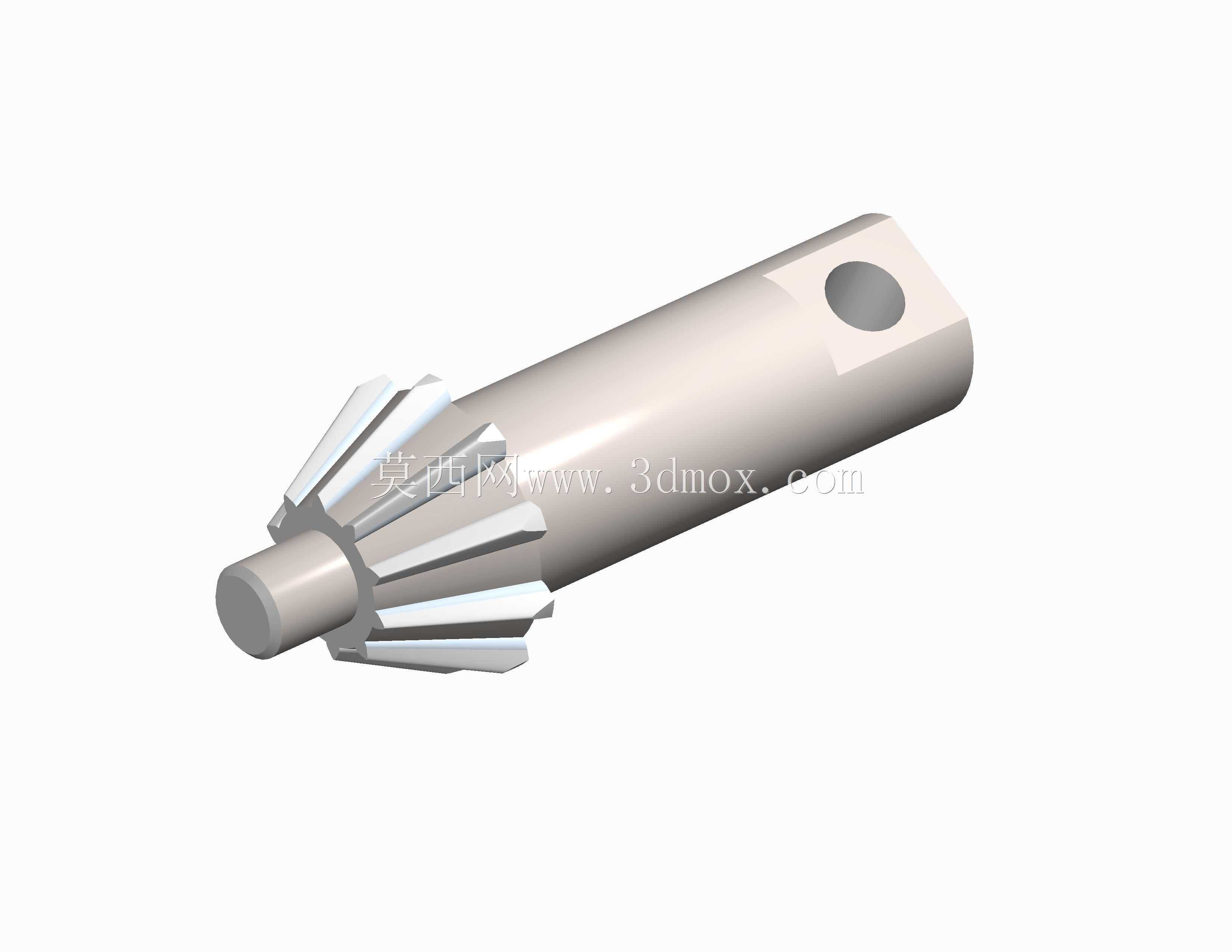

交流稳压器用锥齿传动齿轮轴结构

　　这款齿轮轴是交流稳压器内部调压传动机构的核心传动零件，主要承担动力传递与转角换向的功能，在稳压器的电压调节动作中，负责将驱动端的旋转扭矩传递至调压触头调节机构，实现输出电压的精准稳定调控。从结构设计来看，该零件采用轴齿一体化设计，一端加工为渐开线锥齿结构，可与配套的从动锥齿轮实现90度交错轴传动，适配稳压器内部紧凑的安装空间，避免额外设置传动换向件带来的空间占用与传动间隙累积；轴身主体为圆柱形光轴结构，表面加工精度满足滑动轴承的配合要求，可直接穿入稳压器基座的安装轴孔内，无需额外加装轴套即可实现顺畅回转，轴身末端加工有径向销孔，用于安装限位销或者传动拨杆，实现与调压动作机构的刚性连接，防止传动过程中出现相对打滑。设计过程中，

　　锥齿部分的齿形参数经过匹配计算，齿面接触强度满足稳压器频繁调压动作下的载荷要求，不会出现短时间内的齿面磨损问题；轴身的直径尺寸经过挠度校核，在额定传动扭矩下的径向变形量控制在允许范围内，保证齿轮啮合间隙始终处于合理区间，避免调压过程中出现卡滞、回差过大的问题。安装边界方面，轴身的轴向长度严格匹配稳压器基座的安装腔深度，锥齿端的伸出长度刚好满足与配对齿轮的啮合宽度要求，末端销孔的位置与调压机构的拨叉行程完全适配，装配时无需额外进行轴向位置调整，即可满足传动精度要求。在实际应用场景中，这类齿轮轴多用于接触式交流稳压器的机械调压结构中，当输入电压出现波动时，驱动电机通过该齿轮轴带动调压碳刷沿自耦变压器绕组表面滑动，

　　改变绕组匝数比从而实现输出电压的稳定，其传动的平稳性直接决定了调压动作的响应速度与电压控制精度，若齿轮轴出现齿面磨损、轴身弯曲变形，会导致调压动作卡顿、电压调节精度下降，严重时甚至会出现调压触头卡滞引发的输出电压异常问题。建模过程中对齿根过渡圆角、轴肩过渡位置都做了应力释放处理，避免应力集中导致的零件断裂，轴身表面的粗糙度要求满足长期回转的耐磨需求，整体结构兼顾了传动强度、安装便捷性与空间利用率，完全适配中小功率交流稳压器的内部传动布局要求。
