外六角M10螺纹紧固件结构设计

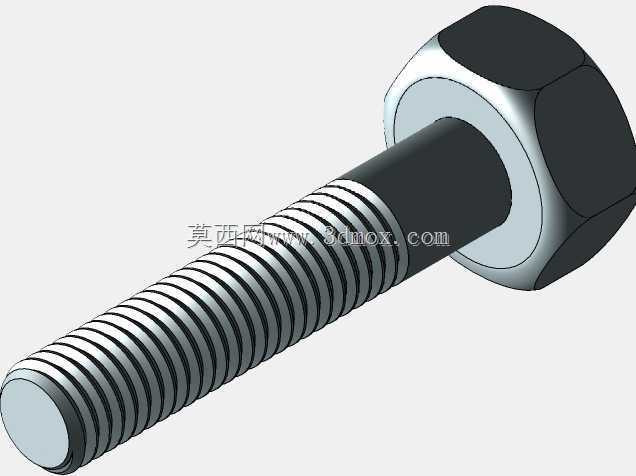

　　在各类机电设备、输配电装置、工装夹具的装配环节中，外六角螺栓是应用覆盖度极高的可拆卸紧固元件，这款M10规格的外六角螺栓，适配交流稳压器柜体拼接、内部元器件安装固定等场景，同时也可通用在多数需要10mm公称直径螺纹连接的机械结构中。从设计逻辑来看，这款螺栓采用标准外六角头部结构，头部对边尺寸符合通用紧固件公差要求，可适配常规开口扳手、套筒扳手的拧紧作业，头部与杆部衔接处做了圆角过渡处理，避免应力集中导致的头部断裂风险，在频繁拆装、受交变载荷的工况下能有效降低失效概率。杆部的螺纹采用普通公制粗牙设计，螺距匹配M10规格的通用标准，螺纹牙型经过规整建模，牙顶与牙底的过渡圆弧符合机械加工的实际成型特征，既保证与对应规格螺母、

　　内螺纹孔的旋合顺畅度，也能保证足够的螺纹啮合强度，承受额定范围内的拉应力与剪切力。无螺纹的光杆段长度经过合理匹配，在安装时光杆部分可穿过被连接件的光孔，避免螺纹与孔壁摩擦造成的牙型损伤，同时保证拧紧后螺纹啮合段处于合理的受力区间。从安装边界来看，这款螺栓的头部厚度、杆部总长度均符合常规M10螺栓的尺寸区间，安装时需要预留对应扳手操作的空间，六角头部的外接圆直径决定了沉孔安装时的最小开孔尺寸，设计配套安装结构时可直接参考该模型的外形尺寸做避让与配合设计，无需额外核对基础外形参数。在实际选型应用中，这类螺栓可搭配平垫圈、弹簧垫圈使用，平垫圈可分散被连接件表面的压紧应力，避免软质材质的被连接件表面被压伤，弹簧垫圈可提供预紧防松的作用力，

　　适配有小幅振动的设备工况。建模过程中还原了螺栓的真实加工特征，比如头部的倒角、螺纹起始端的收尾过渡，没有过度简化工艺结构，在做装配干涉检查、装配工艺模拟时，能直接调用该模型完成虚拟装配验证，提前排查安装空间不足、配合长度不合理等设计问题，减少实物试装阶段的整改成本。对于结构设计人员来说，这类标准紧固件的精准建模可以大幅提升装配体设计的效率，不用从零开始绘制标准件，直接调用即可完成整机的BOM搭建与装配校验，同时模型的细节特征足够支撑工程图的导出与标注，匹配实际生产加工的尺寸要求。
