薄板金属折弯式快速压紧锁夹结构

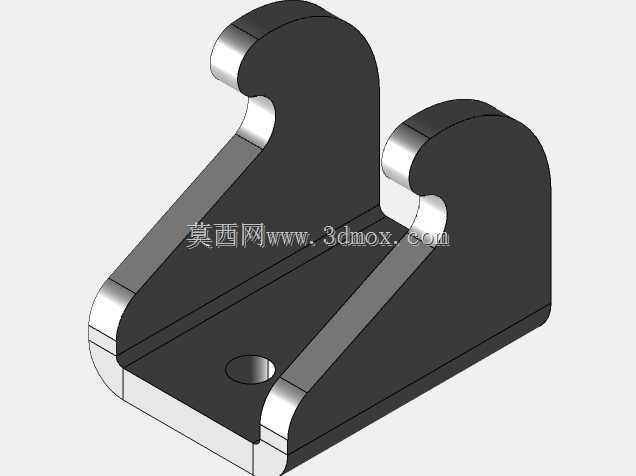

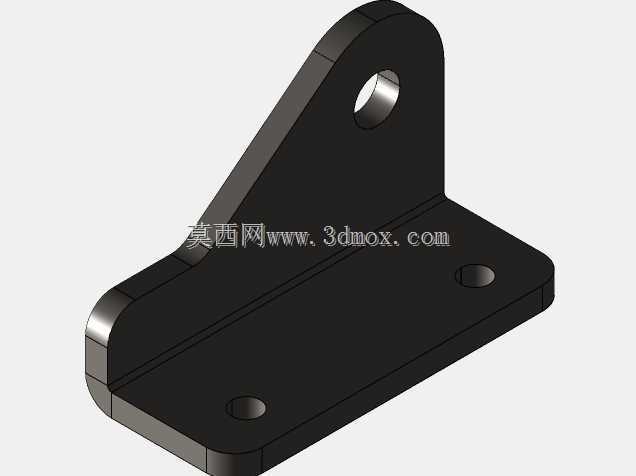

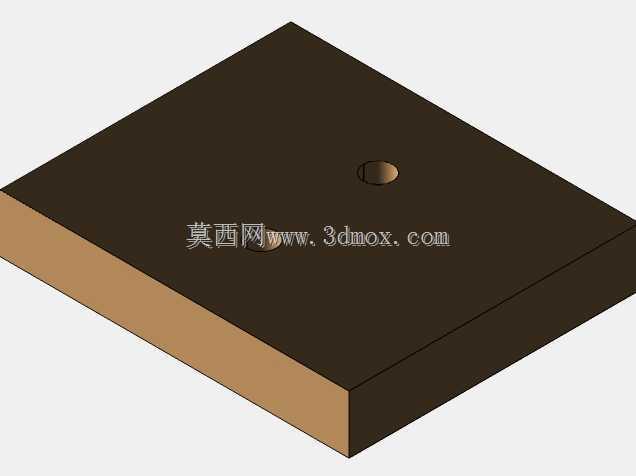

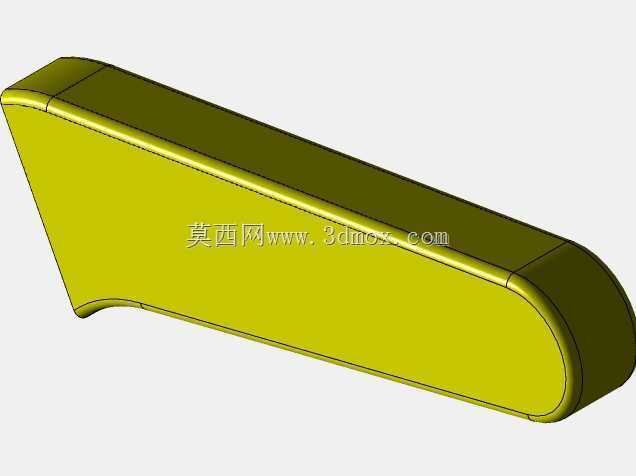

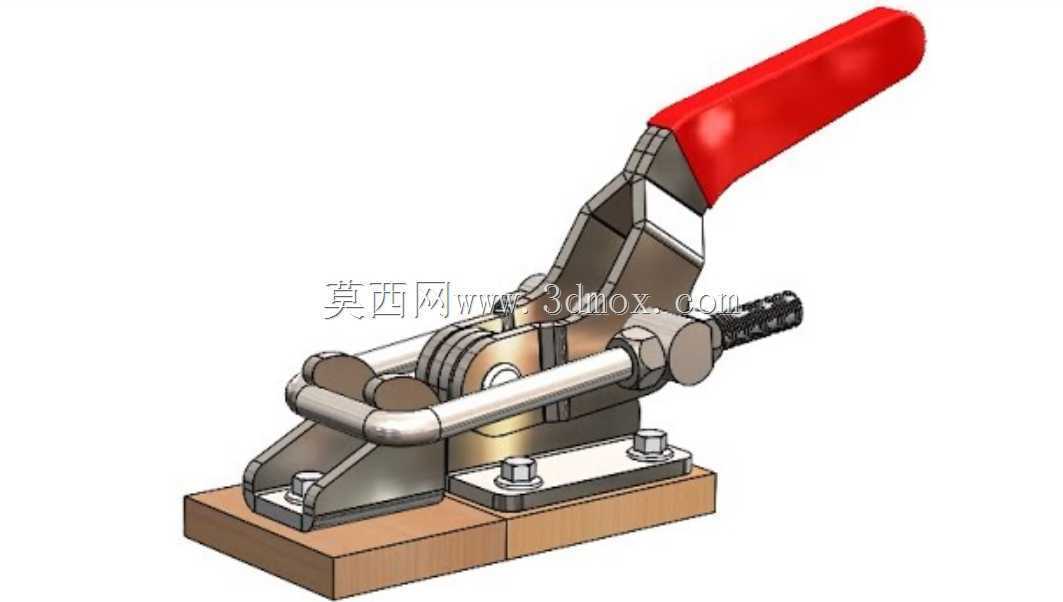

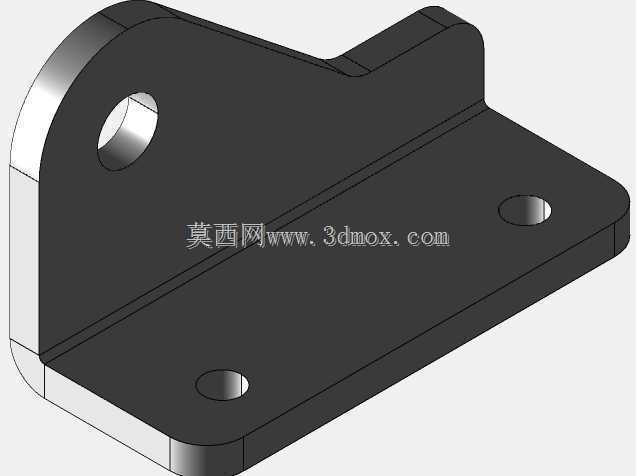

　　这类手动锁夹常被应用在工装治具工位固定、小型设备舱门快锁、非标设备工件临时压紧场景中，依靠杠杆死点结构实现锁紧后的自锁特性，避免作业过程中受振动出现松脱问题。从结构组成来看，红色握持手柄采用符合人体工学的弧面设计，表面做防滑处理，操作人员单手握持即可完成开合动作，扳动行程控制在舒适操作区间，不会出现行程过大导致的操作费力问题。主体受力构件采用薄板金属折弯工艺成型，相比整块切削加工的零件，在保证结构强度的前提下大幅降低了整体重量，同时折弯形成的加强筋结构有效提升了构件的抗弯折能力，在反复开合的疲劳测试场景下，折弯处不会出现应力集中导致的开裂问题。底座部分设置两个对称的安装孔位，适配常用的M6、M8规格螺栓，可直接固定在木质工装板、

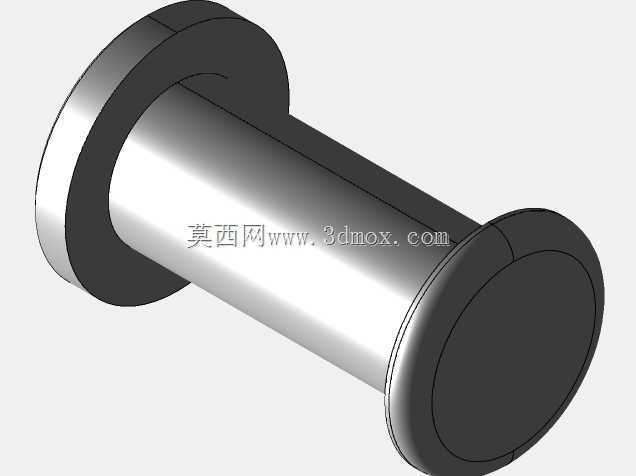

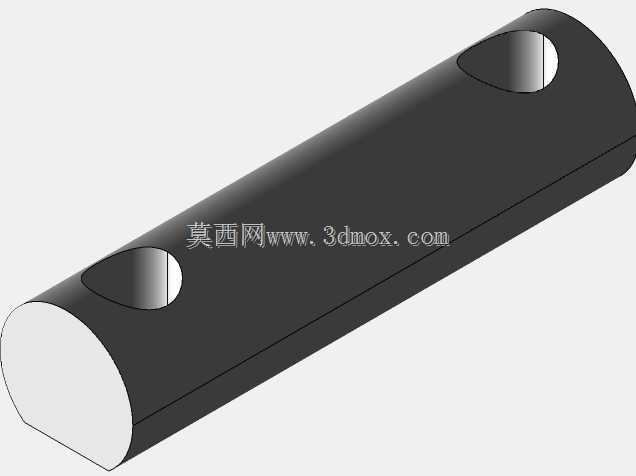

　　铝型材工作台面或者钢制机架上，安装边界预留足够的扳手操作空间，不需要额外加工沉孔或者避让位就能完成装配。前端的压紧螺杆采用螺纹调节结构，可根据被压紧工件的厚度差异调整伸出长度，螺杆端部搭配橡胶压头，既可以增大接触摩擦力避免压紧时工件打滑，也能防止硬接触刮伤工件表面。设计过程中优先考虑了受力传递路径，操作人员施加在手柄上的力通过连杆机构放大后传递到压头位置，仅需要较小的扳动力就能实现数百牛的压紧力，完全满足电子元器件装配、木工工件固定、小型五金件焊接定位等场景的压紧需求。整个机构的活动铰接点都做了间隙配合处理，长期使用不会出现卡滞问题，铰接销轴采用耐磨钢材制作，表面做硬化处理，抗磨损能力强，

　　能承受上万次的反复开合动作而不出现明显的旷量。锁夹处于锁紧状态时，连杆机构刚好越过死点位置，此时即使压头受到工件的反向弹力，机构也不会自行松脱，必须操作人员主动扳动手柄才能解锁，安全冗余度足够应对常规工业作业场景的使用要求。整体结构没有复杂的异形曲面，所有钣金件都可以通过常规的激光切割、折弯工序完成加工，不需要开模，小批量制作成本低，维修替换也十分方便，单个零件损坏后不需要更换整个总成，单独加工对应钣金件即可完成修复。
