口红铝管套自动切边倒角平口一体机

　　这套设备面向口红铝管套的批量后段加工，核心解决薄壁铝套在注塑或车削后端口残留毛边、端面不平、内孔口部锐边等问题。产线现场通常将其布置在铝套成型工序之后，操作工只需把待加工工件倒入振动盘，设备即可完成排序、上料、搬运、切削平口、倒角以及工位间转移，减少人工逐个拿取小件和二次装夹带来的效率损失。

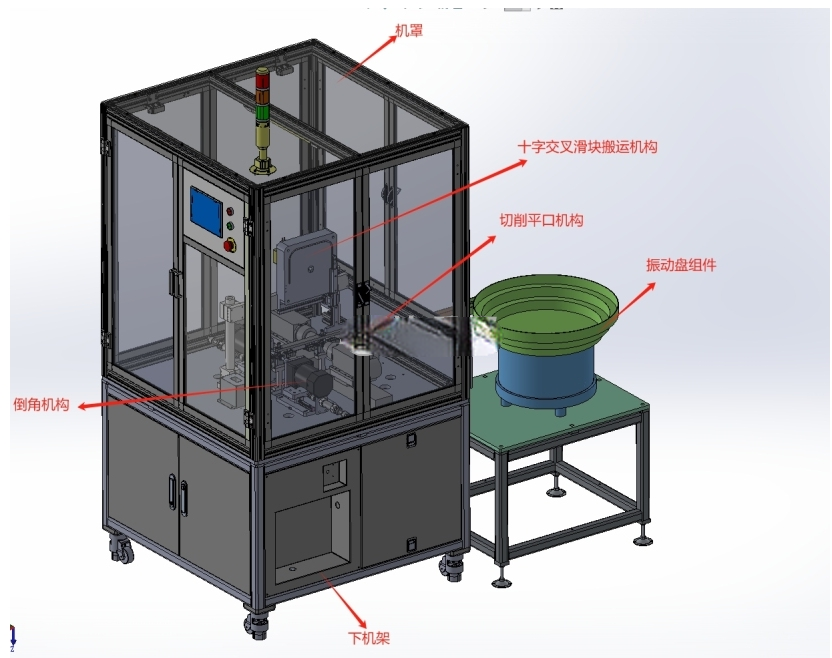

　　从整机布局看，左侧主机采用铝型材框架加透明防护门的封闭结构，底部为方管焊接机架，机架下部设置柜门，用于容纳电气元件、切削收集区域和维护空间。主机正面配置触摸屏与按钮、急停装置，顶部安装三色灯，便于在车间环境中观察运行状态。右侧独立支架承载振动盘组件，振动盘通过送料轨道与主机衔接，这种分离式布置可以降低振动盘持续振动对主机切削定位和搬运精度的影响。

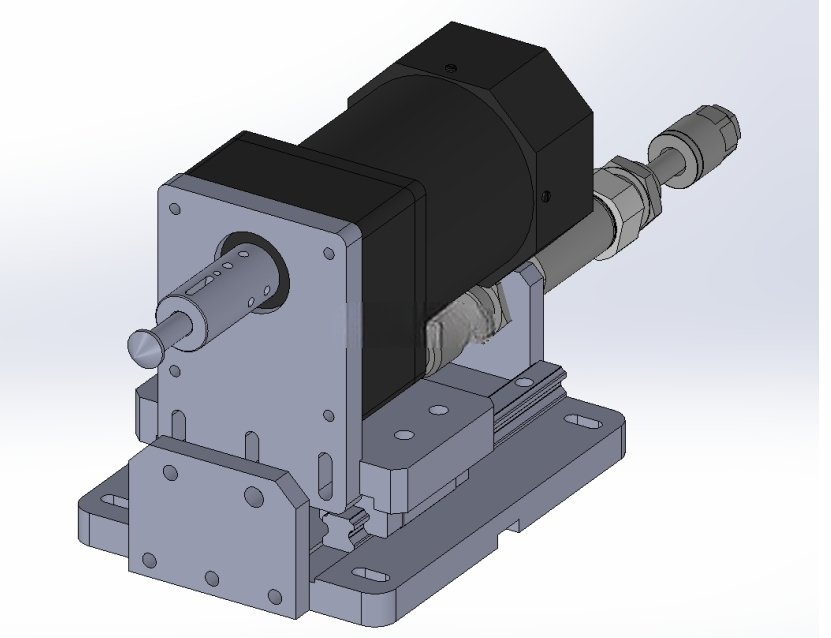

　　设备功能模块划分比较清晰。振动盘组件负责口红铝管套的自动排序和定向送出，使小件以一致姿态进入待取位置；十字交叉滑块搬运机构承担工件在各工位之间的转移，通过两个方向的直线运动组合实现取料、换位和放料，结构紧凑，适合小尺寸工件在有限工位间距内循环搬运；切削平口机构用于去除管口多余材料并保证端面长度一致；倒角机构则对端口进行倒角处理，避免锐边划伤后续装配人员或影响口红内组件装入；机罩将加工区域封闭，可阻挡切屑飞溅，同时观察门能够保留调试和运行监视视野。

　　结构设计上，主机下部机架承担主要刚性支撑，切削相关机构尽量靠近机架基准面安装，避免悬臂过长造成振动。防护框架采用工业铝型材拼装，门板使用透明板材，兼顾轻量化、可视性和后期改造成本。振动盘支架单独设置可调脚杯，安装时需要先调平支架，再调整送料轨道与主机取料位的高度和间隙；主机底部脚轮便于设备移位，就位后通过脚杯承重，减少运行过程中的晃动。

　　在实际建模和选型时，需要重点核对几个边界条件。其一是工件尺寸链，口红铝管套属于薄壁小件，夹持力过大容易变形，夹持力过小又会在切削时松动，因此定位治具和压持结构应围绕工件外径、长度及端口加工量设计。其二是工位节拍，振动盘排序速度、搬运机构行程、切削进给时间和倒角时间需要匹配，若振动盘出料过快，应在轨道上设置缓存或满料检测；若切削时间较长，则搬运机构需要等待加工完成信号，避免干涉刀具。其三是切屑处理，铝屑较轻且容易粘附，加工区应考虑挡板、落屑空间和清理口，电气元件尽量远离切削区域。

　　安装边界方面，整机不仅包含主机本体，还包括右侧振动盘支架和维护开门空间。布置产线时，主机前方需保留触摸屏操作和防护门开启距离，侧面应留出振动盘加料、轨道调整以及检修空间，后部则要考虑电气接线、气源处理和维护通道。设备就位后需分别固定主机脚杯和振动盘支架脚杯，确认送料轨道高度、搬运取料点、切削主轴位置和倒角工位中心在同一调试基准上。

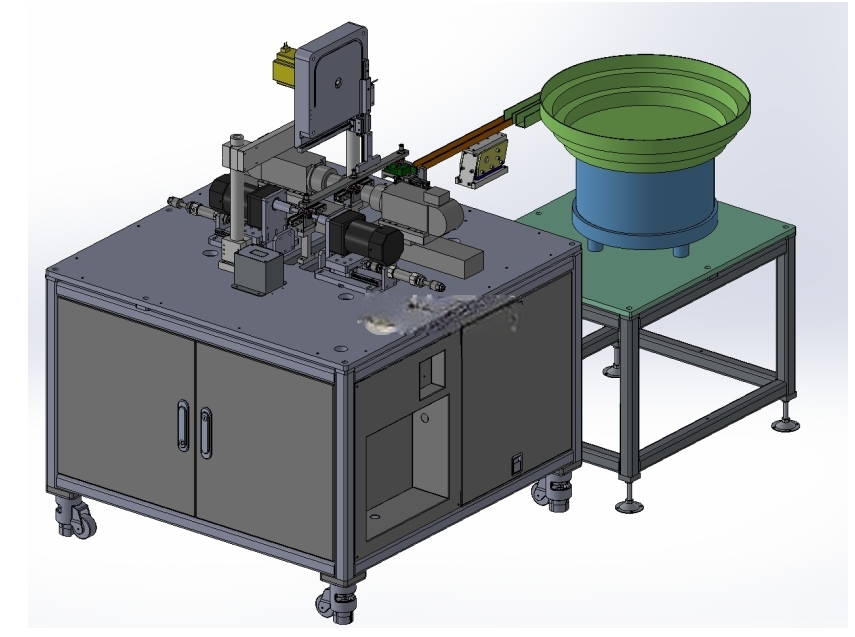

　　三维结构中可以看到，机架、机罩、振动盘、平口机构、倒角机构和交叉滑块搬运机构均有完整装配关系，适合用于自动化专机方案沟通、工位布局校核以及类似薄壁小件加工设备的结构参考。对于结构工程师而言，该模型的参考价值不只在于单个零件，而在于把自动送料、间歇搬运、端口加工和安全防护整合到同一台专机中的布局方式，尤其适合化妆品包装金属套、小型铝壳、薄壁管套类零件的自动加工场景。
