可调角度卧式金属带锯床结构设计

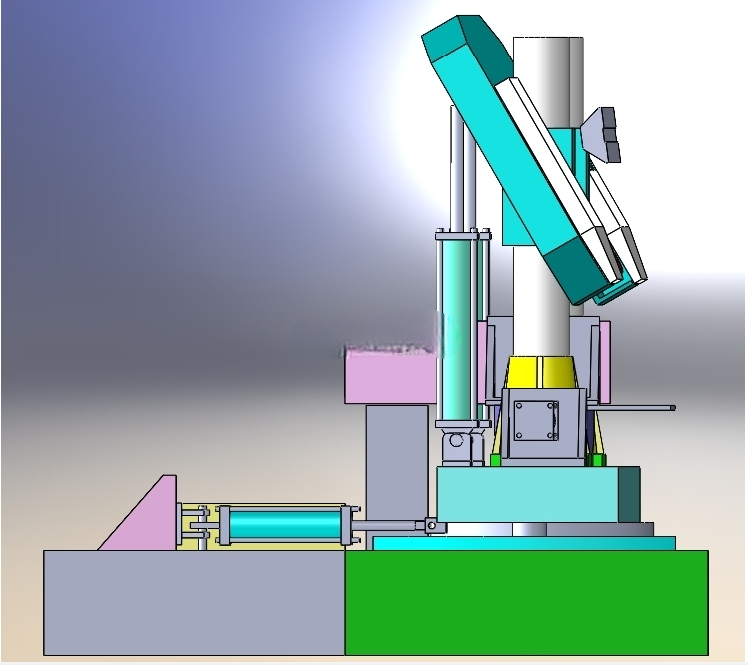

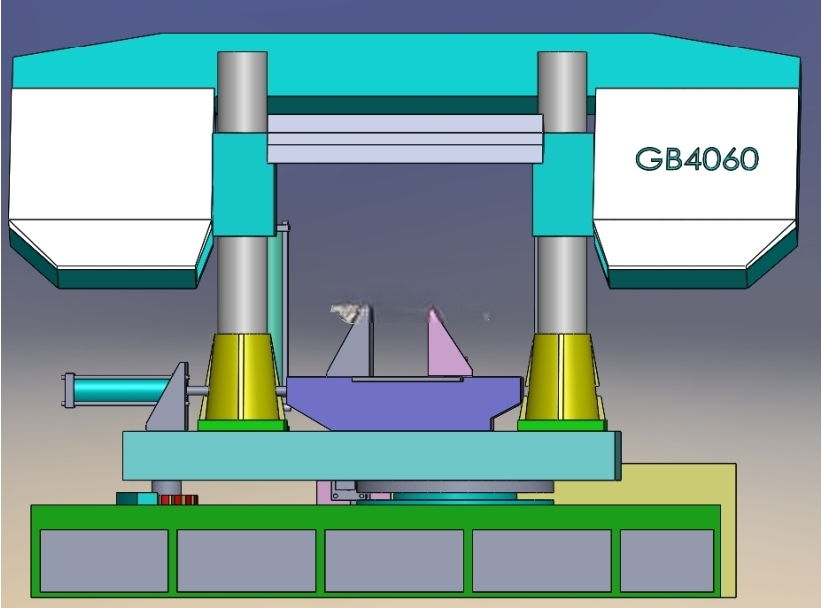

　　这款可调角度带锯床的设计，核心围绕多规格型材的变角度锯切需求展开，区别于常规固定角度的卧式带锯床，其锯架可沿底座的弧形导轨完成0-45度范围内的角度偏转，能够适配金属结构件加工、实木家具备料等场景下的斜角截料需求，无需二次装夹即可完成不同角度的端面锯切，大幅减少多工序装夹带来的定位误差。从结构布局来看，设备采用双立柱导向结构，两根竖直立柱搭配线性导向套，为锯架的上下进给运动提供稳定支撑，避免锯切过程中锯带偏移引发的切面倾斜问题，立柱底部与旋转底座刚性连接，旋转底座下方设置锁紧机构，角度调整到位后可通过机械锁止结构固定旋转盘位置，承受大规格型材锯切时的侧向切削力，不会出现角度窜动。工作台面采用带T型槽的耐磨钢板设计，配套液压夹紧组件，

　　可根据型材的截面形状调整夹紧块位置，无论是圆钢、方管、异型型钢还是实木方料，都能实现稳定装夹，夹紧行程覆盖常见的工业型材截面尺寸，无需额外定制夹具即可完成多规格物料的装夹定位。锯架部分采用焊接箱型结构，在保证整体刚性的前提下控制设备自重，锯带轮采用对称布局，张紧机构设置在从动轮端，可根据锯带的磨损情况实时调整张紧力，避免锯带打滑或断裂，锯带导向臂可沿锯架横梁横向调整位置，根据待切物料的宽度缩小导向臂间距，缩短锯带的悬空段长度，提升锯切过程的稳定性，减少锯带的疲劳损耗。设备底座采用整体焊接的箱型结构，内部预留切削液收集腔，锯切过程中切削液可直接回流至底座腔体内经过滤后循环使用，底座的安装底面预留地脚螺栓孔，可直接固定在硬化车间地面上，

　　无需额外做混凝土基础，安装边界适配常规中小型机械加工车间的工位布局，整体占地尺寸兼顾大截面物料的加工能力与中小型车间的空间限制。在功能设计上，角度调整的刻度标识直接设置在弧形导轨旁，操作人员可快速读取偏转角度，配合工作台的定位挡块，可快速完成批量斜角工件的定长、定角度锯切，锯切进给采用液压驱动，进给速度可根据物料材质、截面大小无级调整，避免硬度过高的材质进给过快导致打齿，或是软质材料进给过慢降低加工效率。针对实木家具加工场景，设备的锯带线速可通过调速机构调整，适配木材与金属的不同锯切线速需求，无需更换锯带即可完成两类材质的锯切加工，拓宽了设备的适用场景。
