螺旋弹簧式液压阻尼减震器结构设计

　　这套缓冲减震总成在结构选型阶段，优先围绕中小载荷往复冲击工况展开，常见于非道路小型车辆悬架、实验台架隔振工位、轻型移动设备底盘以及工业机械的振动隔离点位。实际装车或装机时，两端铰接点位分别对接车架与承载摆臂，路面起伏或者设备自身产生的振动会先经由下端连接座传入阻尼筒，再通过螺旋弹簧将冲击能量分散储存，阻尼介质在筒体内往复流动过程中把动能转化为热能耗散，以此避免刚性连接带来的冲击直接传递到主体结构上。

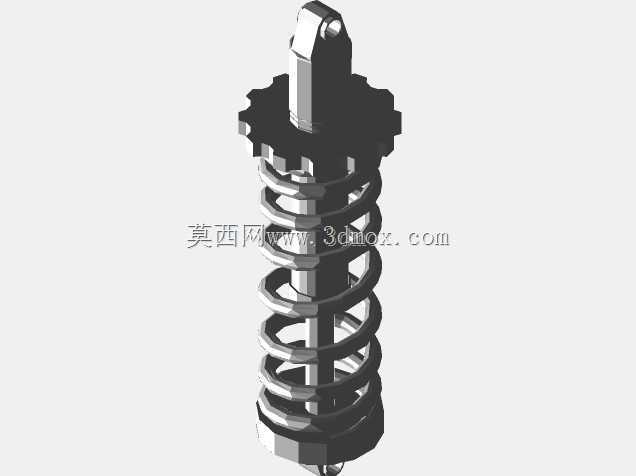

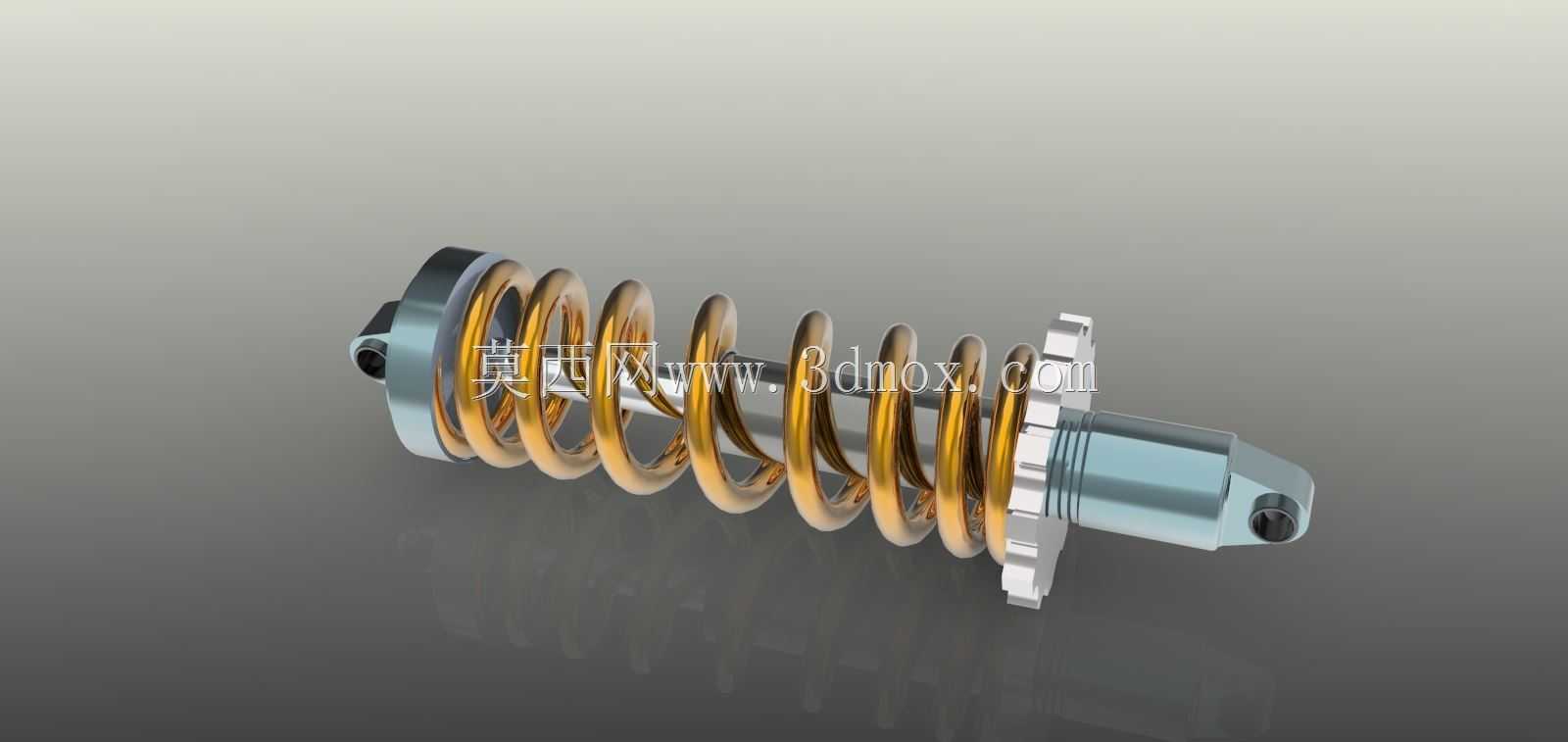

　　从整体布局来看，弹性元件采用大节距圆柱螺旋弹簧，弹簧丝径与中径比例经过匹配，既保证空载状态下有足够预压量防止弹簧松脱，也能在满载压缩行程中保留合理余量，避免并圈冲击。弹簧表面做了辨识度较高的镀层处理，在三维结构里可以清晰看到每一圈簧丝的螺旋走向、两端并紧磨平的支撑圈，以及弹簧和上下托盘之间的贴合定位面。上端托盘带有限位翻边，装配时弹簧端部卡入翻边内侧，车辆侧向受力时不会出现弹簧横向滑移脱出的问题。

　　阻尼筒体部分采用阶梯轴式布局，靠近下端铰接点的位置布置有活塞伸出端，杆端做了球铰安装孔，用来适配悬架跳动过程中产生的小角度摆动，避免活塞杆承受径向弯矩导致油封偏磨。筒体中段设置了一圈带多齿形的调节锁止螺母，这个结构在实车上用于调整弹簧预紧力，旋转螺母即可改变弹簧初始压缩量，对应不同载重下的车身高度与悬架软硬设定，齿形外圈可以配合专用钩形扳手卡位，调节完成后依靠齿面摩擦力防松，不需要额外加装开口销也能保持设定位置。

　　上端连接结构整合了安装法兰与铰接耳座，法兰盘上预留的紧固点位可以和车身支架精准对位，耳座开孔和下端球铰孔轴线保持平行，保证整个减震器在工作平面内做线性伸缩，不会出现附加扭转力矩。整体外包络尺寸控制在250mm总长、60mm宽度、60mm高度的边界范围内，这个尺寸区间适配多数轻型代步车、山地自行车后悬架、小型无人移动平台的安装空间，布局时只需要在上下安装点预留对应铰接销轴的穿装空间，径向留出弹簧外径之外不少于5mm的安全间隙，防止极限跳动时弹簧和周边管线、钣金发生摩擦干涉。

　　建模过程中把弹簧作为独立柔性特征处理，参数化控制簧丝直径、弹簧中径、有效圈数与自由长度，修改参数后弹簧可以自动更新螺旋轨迹和端部支撑圈形态，和阻尼筒、托盘的配合位置同步联动。阻尼筒的内外台阶、密封沟槽、螺纹段都按照实际加工逻辑拆分特征，活塞杆和导向套之间保留了配合间隙，调节螺母的齿形轮廓采用阵列特征生成，既还原了零件的工艺细节，也方便后续出工程图时直接调取尺寸标注。

　　在工况匹配层面，这类弹簧阻尼组合件的核心作用是把瞬时尖峰冲击拉长为平缓的往复衰减运动，经过两到三个震荡周期后振幅就能降低到可接受范围。选型时可以根据承载重量换算弹簧刚度，再结合期望的偏频匹配阻尼系数，结构上预留的调节行程也让同一套总成能够覆盖相近载荷区间的多种设备，不需要重新开模制作弹簧。三维装配状态下所有运动部件的伸缩路径都做了干涉检查，弹簧压缩到极限位置时，相邻簧丝之间仍保留微小间隙，阻尼筒的活塞不会触底，两端铰接件在最大摆角下也不会和筒身发生磕碰，完全符合实装运行的结构安全要求。
