鼠标用方形带触点微动开关结构

　　这类方形微动开关最常见的应用场景是消费电子外设领域，尤其是常规有线、无线鼠标的左右按键与侧键触发结构，也可用于小型手持检测设备、工控手持终端的轻触触发按键，部分低负载的小型电控面板也会选用这类开关作为手动输入触发元件。从实际使用角度看，这类开关的核心功能是通过外部按压力度触发内部触点通断，实现电信号的快速切换，触发行程短、按压力度阈值稳定是其核心优势，能够在高频次按压场景下保持一致的触发反馈，不会出现行程偏移、触发力度突变的问题。

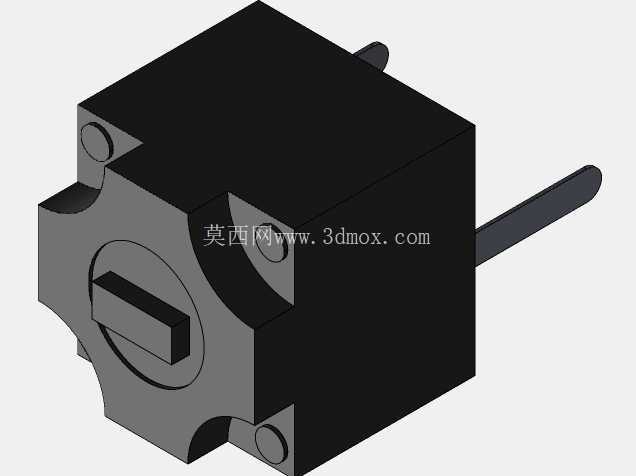

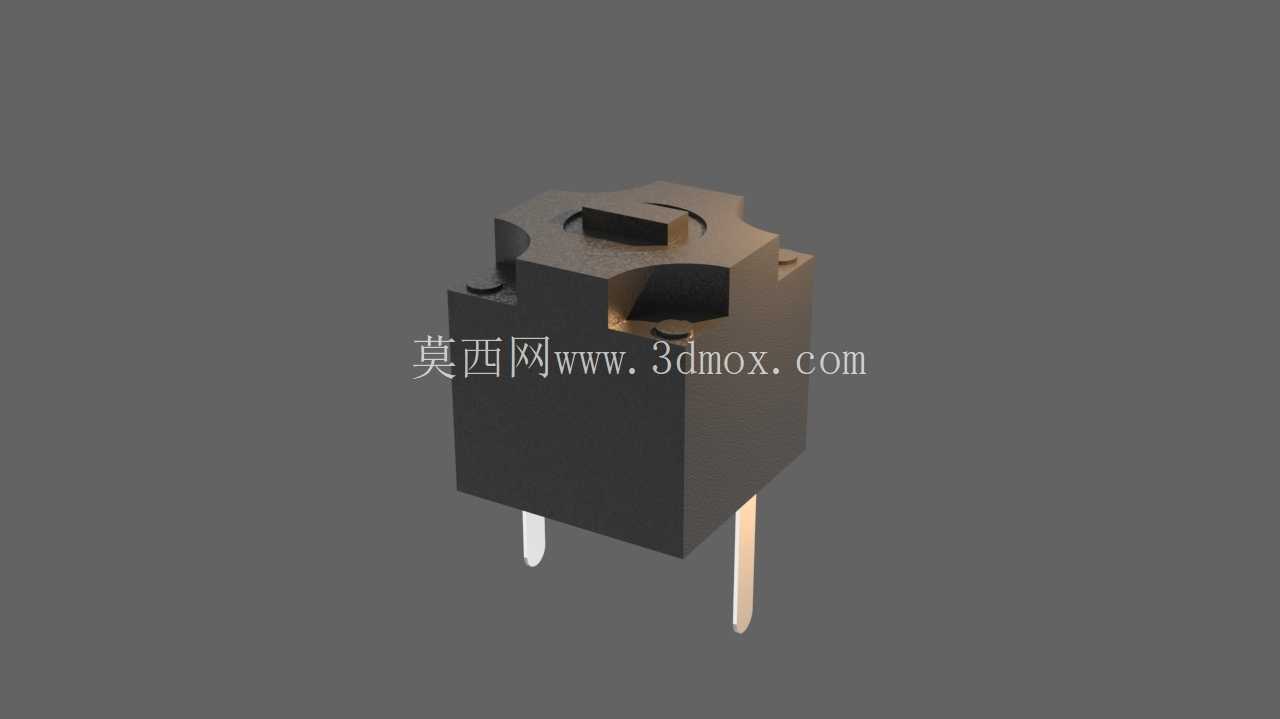

　　设计这款开关结构时，首先要考虑的是安装边界的适配性，6x6x7.45的外形尺寸刚好匹配常规鼠标PCB板的标准安装位，两个直插式引脚的间距符合通用通孔焊盘的设计规范，不需要额外调整PCB布局就能直接替换同规格的其他型号产品，顶部的黑色触发凸点高度经过校准，刚好能匹配鼠标按键壳的按压行程，既不会因为凸点过高导致按键虚位过小、误触发，也不会因为凸点过低导致按键按到底都无法触发信号。结构设计上，外壳采用方形卡扣式装配，不需要额外螺丝固定，装配时直接将上下壳扣合即可，内部的弹片触点采用高弹性铜材，能够承受百万次级的按压循环，触发时的触点接触电阻稳定，不会因为长期使用出现接触不良、信号断连的问题。

　　顶部的触发帽做了圆角过渡处理，和鼠标按键壳的接触面积均匀，按压时不会出现偏磨、卡滞的情况，引脚的长度刚好满足波峰焊的吃锡深度要求，过炉焊接时不会出现引脚过短吃锡不足、或者过长顶到外壳内部结构的问题。在做三维建模时，需要重点关注外壳的卡扣配合公差，卡扣的变形量要控制在材料弹性形变范围内，避免装配时卡扣断裂，同时要保证内部弹片的活动空间足够，不会因为外壳尺寸偏差导致弹片卡滞，无法正常复位。另外开关的整体高度要严格控制，安装到PCB板之后，顶部触发点和鼠标上壳的间隙要保持在0.2-0.3mm之间，既保证按键有合适的预压行程，也不会因为间隙过大导致按键空程太长影响操作手感。

　　这类开关的触发力度通常设置在50-70gf区间，刚好匹配日常使用鼠标时的按压力度，既不会因为力度太轻容易误触，也不会因为力度太重导致长时间使用手指疲劳，内部触点的导通响应时间在毫秒级，完全能够满足电竞类鼠标的快速触发需求，同时在普通办公鼠标上使用也能保持足够长的使用寿命。
