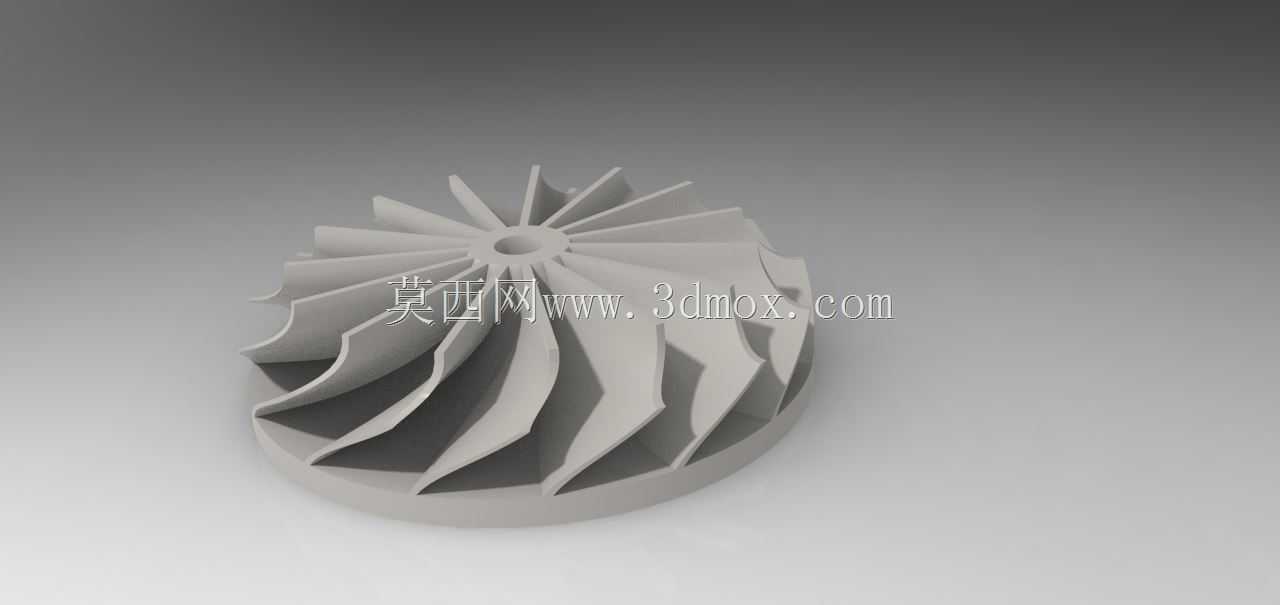

离心式涡轮叶轮结构设计方案

　　这类涡轮叶轮属于离心式流体做功部件，核心应用场景覆盖小型航空动力单元、微型燃气轮机、高速离心风机、工业吸尘设备动力端以及车用涡轮增压器的压气机端，在不同工况下承担着将输入的轴功转化为流体动能与压力能的核心作用，是流体机械里对型面精度要求极高的转子类零件。从实际功能来看，当叶轮随主轴高速旋转时，进入叶轮中心区域的流体会被叶片带动同步旋转，在离心力的作用下沿叶片间的流道向叶轮外缘流动，过程中流体获得速度与压力提升，流出叶轮后经配套的扩压结构可将部分动压转化为静压，满足不同场景下的流体输送或动力输出需求。做这类叶轮的结构设计时，首先要匹配目标工况的流量、压比参数，确定叶轮的进出口直径比，通常进口直径要兼顾进气效率与轮毂安装空间，

　　中心的轴孔尺寸需要匹配对应规格的主轴直径，同时预留键槽或过盈配合的安装余量，保证高速旋转下的扭矩传递可靠性，避免出现连接松动导致的动平衡失效问题。叶片的型线设计是整个结构的核心，不能采用简单的直叶片结构，需要根据流体的流动轨迹做空间扭曲设计，从叶轮进口到出口，叶片的安装角沿径向逐步变化，减少流体在流道内的流动分离损失，同时要控制叶片的数量，叶片过多会增加流道的摩擦阻力，叶片过少则容易出现流道内的涡流，降低整体做功效率，常规小尺寸离心涡轮的叶片数量多在12到20片区间，根据实际压比需求做调整。叶片与轮盘的连接位置要做圆弧过渡处理，避免直角结构带来的应力集中，毕竟这类零件工作转速往往达到每分钟数万转，离心力带来的应力会集中在叶片根部，

　　过渡圆角的半径需要根据轮盘厚度、叶片厚度做匹配计算，通常圆角半径不小于1.5倍的叶片根部厚度，保证结构强度满足最高工作转速下的安全系数要求。从安装边界来看，叶轮的轴向总厚度需要匹配配套蜗壳的安装腔深度，叶轮背面与安装座之间要预留合适的轴向间隙，既要避免旋转时出现摩擦剐蹭，也要控制间隙过大带来的流体泄漏损失，叶轮外缘与配套扩压器的径向间隙通常控制在叶轮直径的千分之三到千分之五区间，间隙过大会导致流体回流降低效率，间隙过小则容易因为加工误差、高速下的轴系窜动出现碰摩故障。轮盘的背面结构通常会做等强度设计，从中心轮毂位置向外缘逐步减薄厚度，在保证整体刚度的前提下尽可能降低叶轮的整体质量，减少高速旋转时的转动惯量，降低主轴启动时的扭矩负载，

　　同时也能减小轴承的支撑负载，提升整套转子系统的运行寿命。设计过程中还要考虑动平衡校正的结构预留，通常会在叶轮的外缘端面或者背面预留去重区域，方便零件加工完成后做动平衡校正，将剩余不平衡量控制在对应精度等级要求范围内，避免高速运行时出现振动超标问题。针对不同的应用场景，叶轮的材质选择也会和结构设计做匹配，如果是用于高温燃气端的涡轮叶轮，需要考虑高温下的材料蠕变问题，叶片厚度会适当增加，轮盘的强度冗余也会相应提升；如果是用于常温送风场景的离心风扇叶轮，则可以适当减薄叶片厚度，优化流道的通流面积，提升送风效率。另外叶片前缘的圆角处理也十分关键，尖锐的前缘虽然理论上进气损失更小，但实际加工和使用中容易出现磕碰损伤，通常会做小圆弧钝化处理，兼顾气动效率与结构耐用性，叶轮中心轴孔的端面需要与主轴轴线保持严格的垂直度，否则安装后会出现端面跳动超标的问题，直接影响整套转子的运行稳定性。
