手动卡车装卸作业平台结构设计

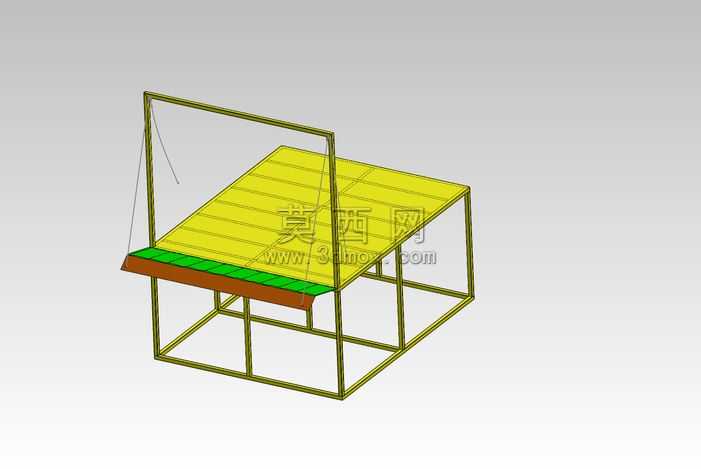

本作品为适配卡车装卸作业的手动操作平台三维模型，建模过程采用SolidWorks完成全参数化结构搭建，首先从底部支撑框架开始设计，采用方管型材搭建矩形承重底架，通过合理的横纵梁排布保证整体结构的承重稳定性，框架连接处采用标准焊接节点的建模逻辑还原实际加工的连接结构，确保模型可直接对接生产加工的工艺参考需求。平台主体承载面采用防滑花纹板结构建模，表面通过纹理贴图还原金属防滑板的凹凸质感，承载面边缘设置有可翻折的搭接板结构，该结构通过铰接副与主平台连接，可根据卡车货台的高度差调整搭接角度，实现平台与卡车货厢的平稳过渡，避免装卸过程中出现台阶落差影响物料转运效率。平台侧边设置有手动牵引的悬吊架结构，架体采用同规格方管搭建门式支撑，顶部设置有定滑轮安装位，可搭配手动葫芦实现小型重物的辅助起吊，降低人工搬运的劳动强度。渲染阶段采用金属材质赋予框架结构，还原钢材的哑光金属质感，承载面分别设置黄色防滑警示涂层、绿色安全作业区涂层、棕色搭接板耐磨涂层，通过色彩区分不同功能区域，符合工业作业平台的安全标识规范。设计过程中充分考虑手动作业的操作需求，整体结构无复杂动力部件，所有可活动部件均采用手动操作逻辑，无需外接电源或液压气源即可完成装卸辅助作业，适配无动力供应的临时装卸场景，平台整体高度参考常规中型卡车的货台高度设定，底架预留有叉车孔位，可通过叉车实现平台整体的位置转移，满足不同作业点位的灵活使用需求。模型在结构设计上充分考量了承重冗余，框架梁的截面参数经过受力模拟优化，在保证整体轻量化的前提下满足日常装卸作业的承重要求，铰接部位的间隙设置符合实际机械装配的公差标准，各部件之间无干涉问题，可直接用于工程出图、作业场景模拟以及相关教学演示使用。
