螺旋弹簧式液压阻尼减震支柱结构

　　这套缓冲减震结构在工程现场常被归入弹性阻尼支撑件，核心作用是在往复冲击、路面颠簸或设备振动传递路径中，把瞬时动能转化为可控的阻尼耗散，同时依靠螺旋弹簧提供复位力。它不是单纯的弹簧件，也不是单独的液压缸，而是将承压弹簧、阻尼活塞杆、上下安装座和限位结构组合成一个可直接装配的支柱单元。

　　从实际使用场景看，这类结构常见于小型车辆、非道路移动平台、试验台架以及需要隔振的机械设备。车辆行驶经过凸起、坑洼或接缝时，车轮端的位移会快速压缩支柱；若只有弹簧，冲击后会反复弹跳，乘员感受和载荷稳定性都很差。阻尼杆内部通过油液流经节流通道产生阻力，使压缩和回弹速度受到限制，弹簧释放能量的过程被拉长，振动幅值逐次衰减。对设备台架而言，同样的逻辑也成立：外部扰动传入安装面后，支柱先由弹簧承接位移，再由阻尼环节吸收能量，避免刚性连接把冲击直接传给上部结构。

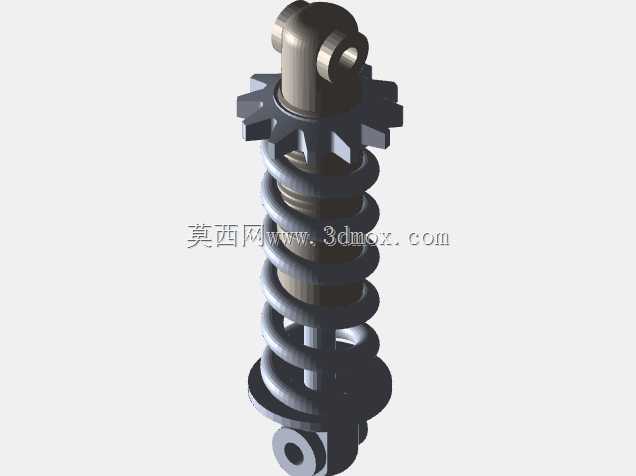

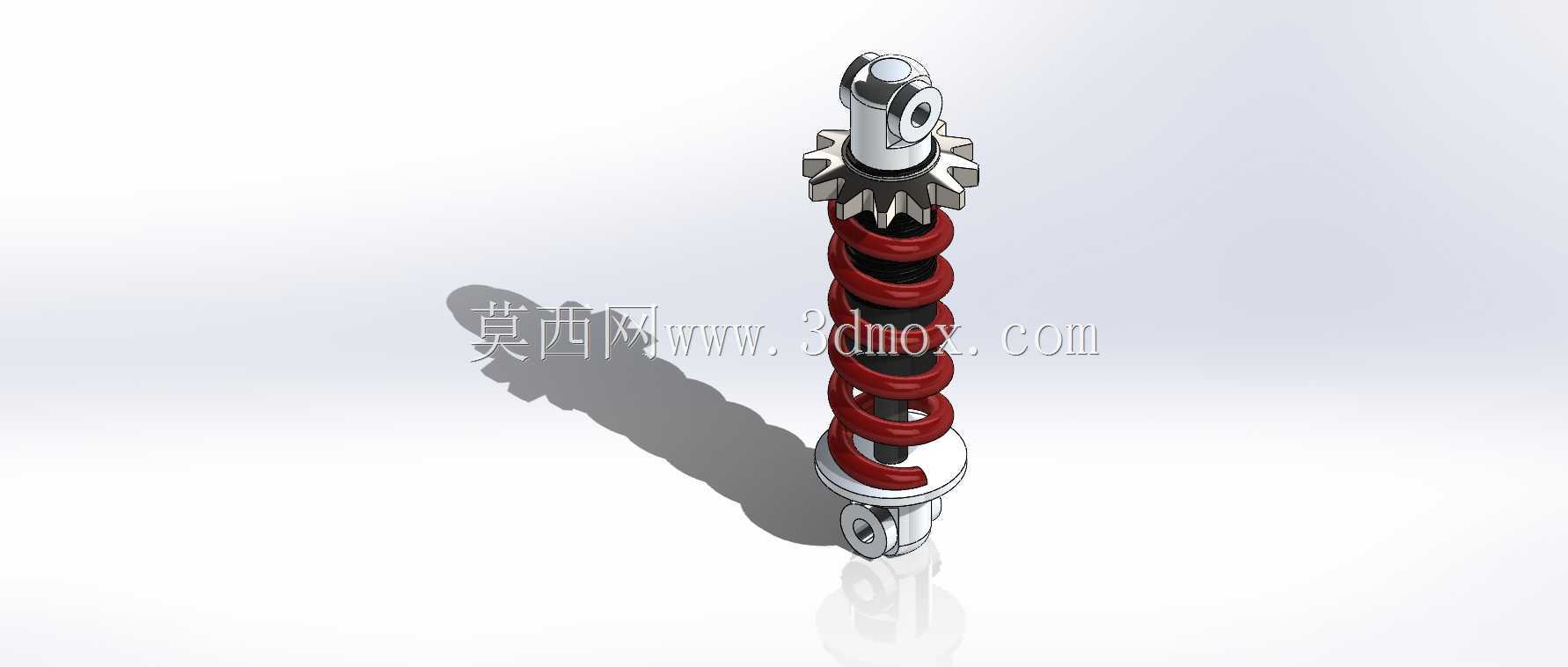

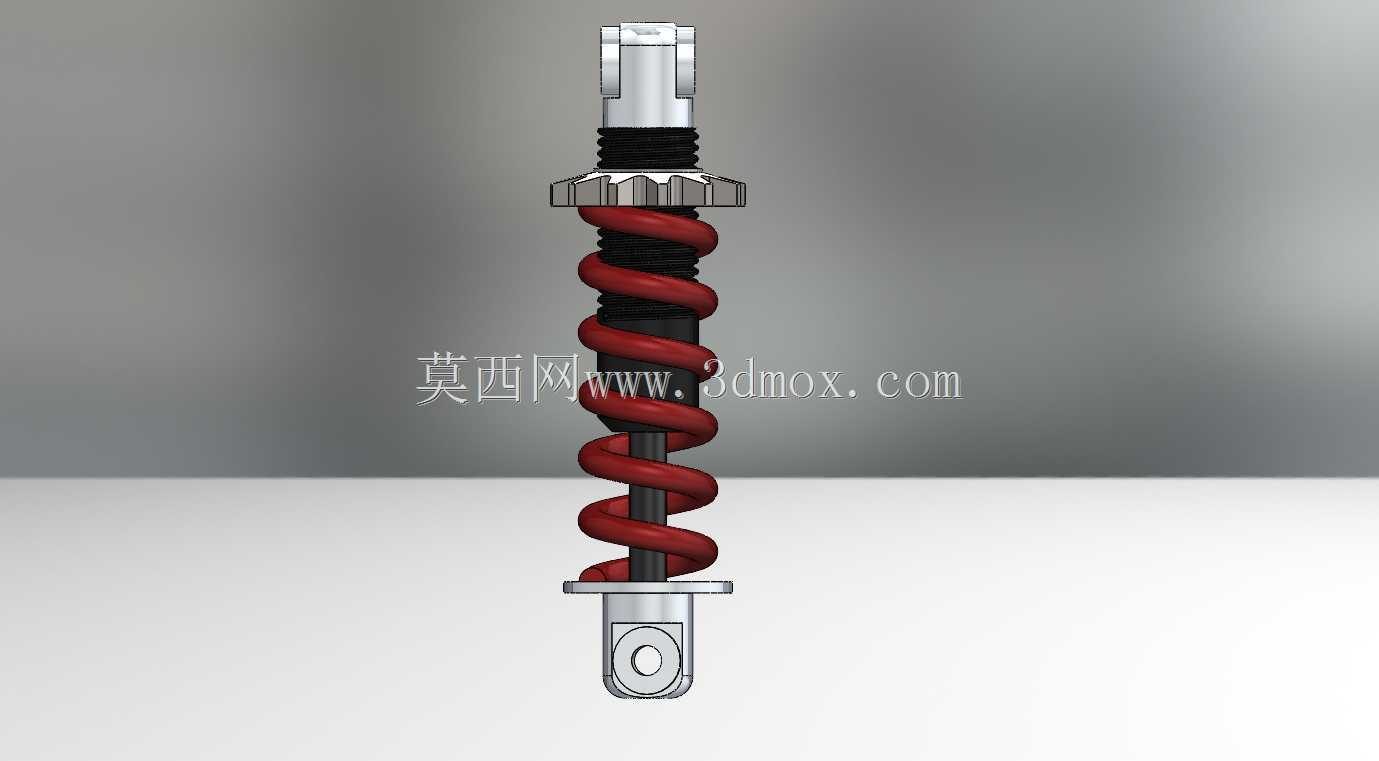

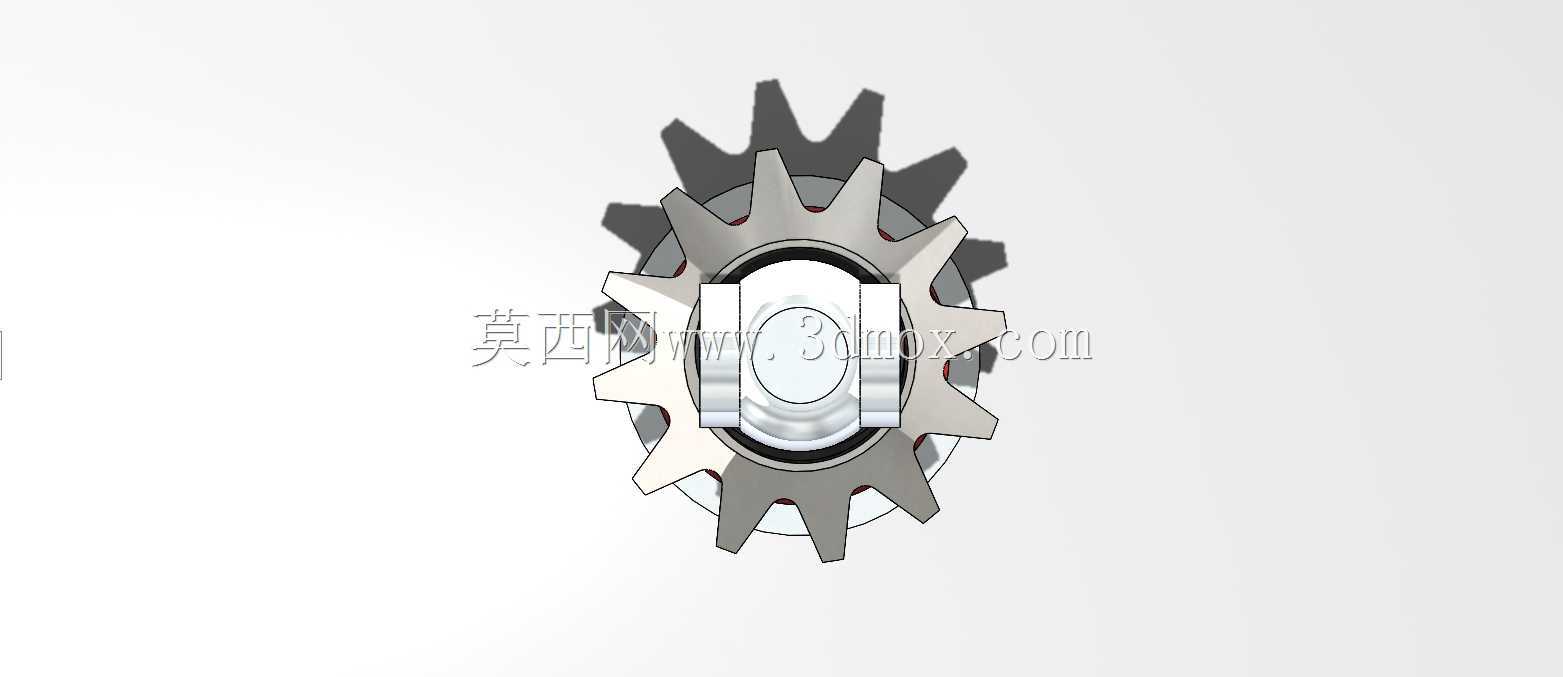

　　结构布置上，模型采用中置活塞杆、外套螺旋弹簧的经典形式。上端为带连接特征的安装接头，下端设置耳环式铰接孔，中间由活塞杆、阻尼筒、弹簧托盘和锁紧螺母组成。上端接头适合与车架或设备支架形成固定或铰接连接，下端耳环则通过销轴与摆动部件相连，这种两端约束方式能够适应悬架跳动时的微小角度变化，减少活塞杆受到的侧向弯矩。弹簧上下端由托盘定位，托盘直径、接触面平整度和弹簧端部并圈形式都会影响受力对中性；若托盘偏斜，弹簧压缩时容易产生侧向分力，进而加剧导向面磨损。

　　外形与安装边界需要在选型和建模时重点核对。支柱总长由自由长度、最大压缩长度和回弹伸长长度共同决定，设计中不能只看静态装配尺寸。下端耳环的孔径、销轴轴线方向、耳片宽度以及上端接头的螺纹或连接面尺寸，是进入总装时最先约束布局的参数。弹簧外径决定了周边预留间隙，尤其在车轮跳动、摆臂摆动或支架变形时，要保证弹簧不与轮胎、护板、管线发生干涉。活塞杆外露段还需考虑防尘套或防护空间，避免泥沙、焊渣、切削液等附着后损伤密封面。

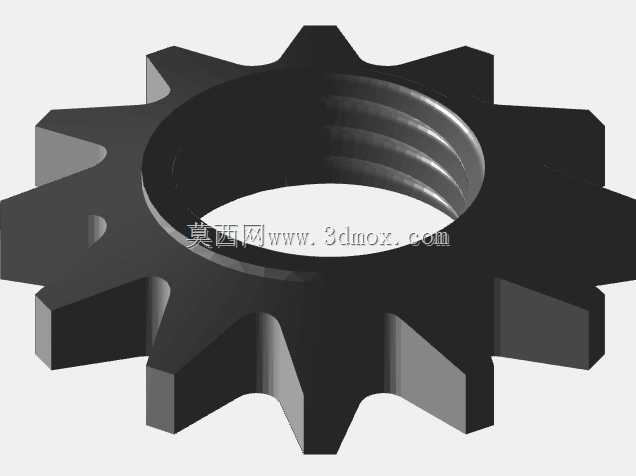

　　功能特性方面，弹簧主要承担承载与回位，刚度决定了相同载荷下的静变形和固有频率；阻尼器则控制振动衰减速度，压缩阻尼过大时会让冲击直接传递到车身，回弹阻尼过弱又会出现多次余振。工程调校通常需要在承载能力、舒适性和操控稳定性之间平衡。弹簧表面采用醒目的螺旋形态，盘绕节距、线径和中径反映其刚度等级；阻尼筒外部的黑色杆体与金属端部形成明确的功能分区，上端六角调节或锁紧结构则用于装配固定及预紧力调整。

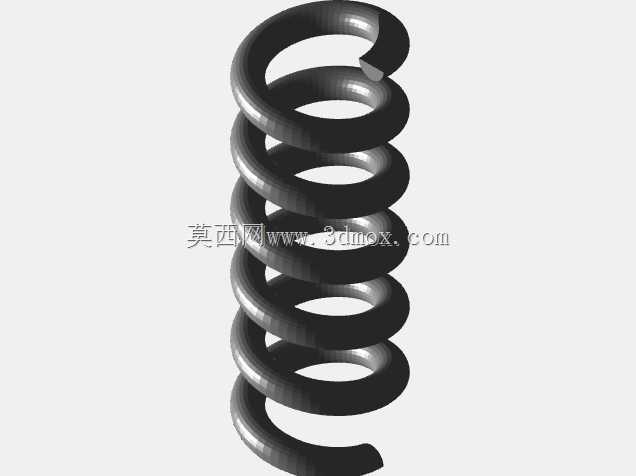

　　建模思路上，这类零件适合按装配关系拆分：先建立活塞杆与阻尼筒的同轴基准，再确定上下安装点距离；随后以同一轴线生成螺旋弹簧，保证弹簧中心线与导向件重合；最后补充托盘、锁紧螺母、耳环和端部接头。螺旋弹簧不能只做外观曲面，工程模型中应体现有效圈数、端部支承圈、并圈磨平或贴合关系，因为这些特征会影响压缩行程和受力传递。耳环孔与销轴之间应按铰接副理解，保留合理间隙；上端连接区则要表达出防松和承载面。

　　在总装检查时，需要重点做三项验证：一是极限压缩状态下弹簧是否并圈、活塞杆是否触底；二是最大伸长状态下耳环、接头和密封导向部位是否仍有足够啮合长度；三是支柱在摆动角度变化时，外部弹簧和筒身是否与邻近件碰撞。对于高速车辆或高频振动设备，还应关注阻尼热衰减问题，因为频繁伸缩会使油液升温，阻尼特性随之变化。整体来看，该结构把弹性承载、阻尼耗能和安装导向集成在一条轴线上，外形紧凑、替换方便，适合作为悬架系统或隔振系统中的独立缓冲单元使用。
