管状马拉戈尼式散热器钢管结构设计

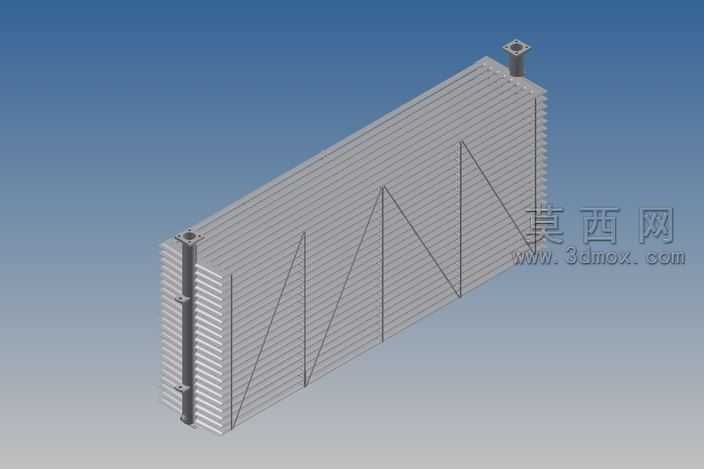

本作品为管状马拉戈尼式散热器的钢管集成结构三维建模成果，建模过程严格遵循工业换热设备的结构设计逻辑，首先基于散热器的换热效率需求确定核心参数，完成整体布局的基准搭建。建模阶段先构建主体散热排管的基准阵列，以等间距排布的平行钢管作为核心换热载体，每根钢管的管径、壁厚参数均参考常规水暖散热器的通用规格设定，保证结构的工程实用性。在主体管排的基础上，搭建两侧的集流管路结构，上下两端分别设置介质进出的连接接口，接口处预留标准法兰连接位，匹配通用管路的安装尺寸，同时在集流管与单根散热钢管的衔接处做平滑过渡处理，避免介质流通时出现阻力突变的问题。为强化结构的整体刚性，在管排的背侧设计三角形斜撑加强结构，斜撑采用与散热管同材质的金属型材，通过焊接点位的模拟排布，将斜撑与多根散热管形成稳定的三角受力体系，避免长尺寸管排在运输、安装过程中出现形变。材质渲染阶段，主体钢管部分赋予哑光银灰色金属材质，还原钢制散热构件的真实表面质感，接口法兰处做略微加深的金属色处理，区分不同功能的结构部件，背景采用渐变蓝灰色调突出主体结构，渲染时开启环境光遮蔽效果，清晰呈现管排之间的层叠缝隙与结构衔接细节。设计过程中充分考虑了散热器的实际使用场景，整体结构的尺寸比例适配常规壁挂式安装的空间需求，管路的排布方式兼顾了介质流通的顺畅性与散热面积的最大化，斜撑结构的设计在不遮挡散热面的前提下提升了整体结构强度，所有结构细节均符合机械加工与装配的工艺要求，可直接用于后续的工程验证、装配模拟以及生产参考。
