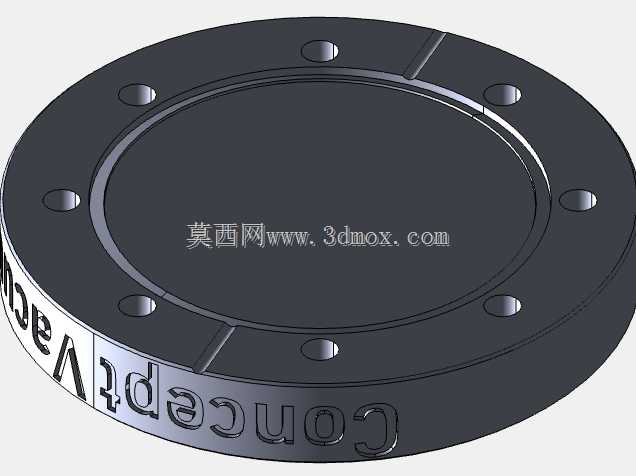

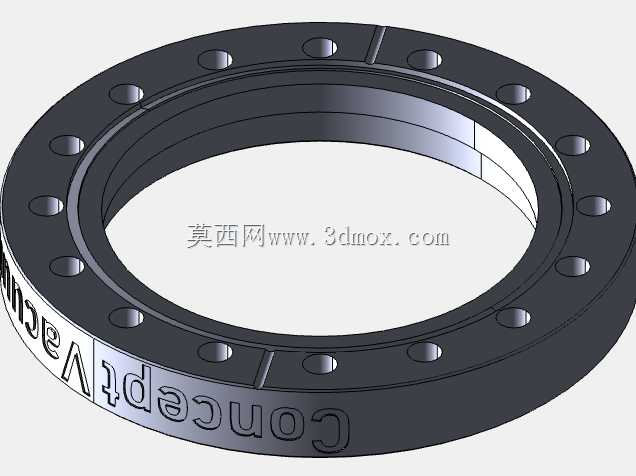

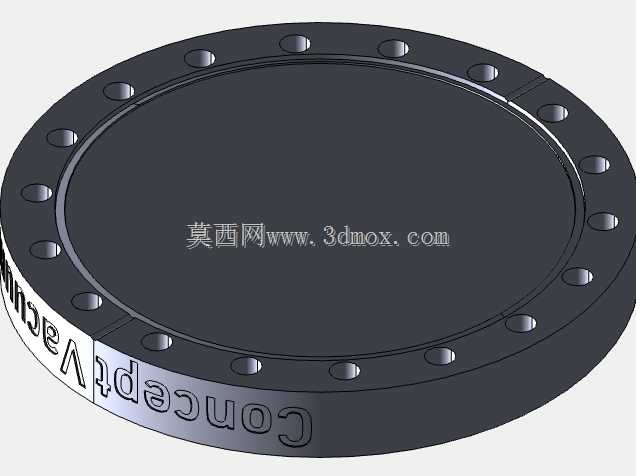

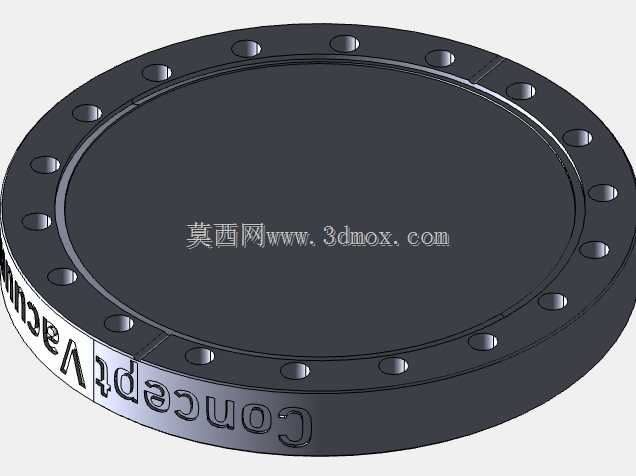

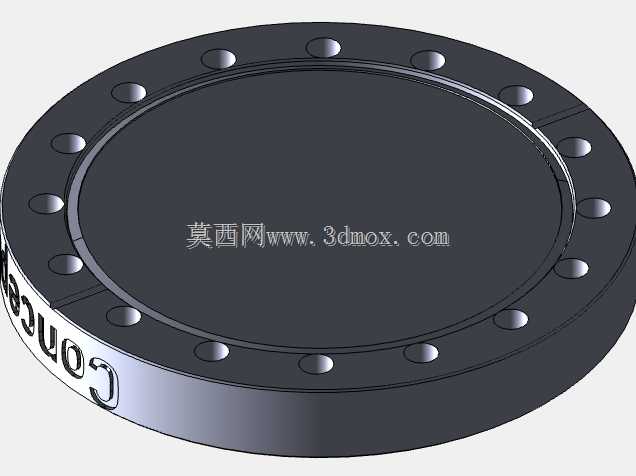

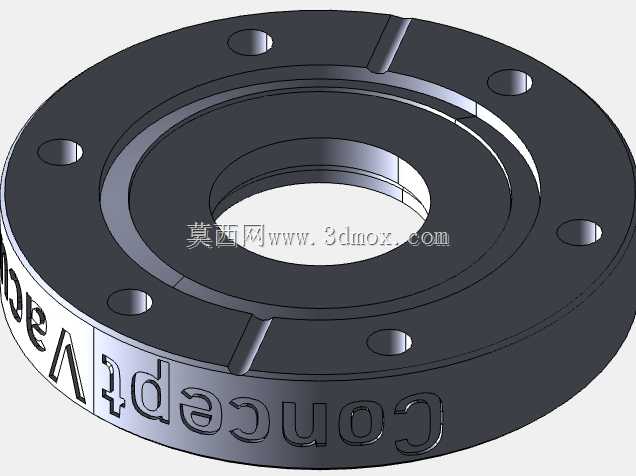

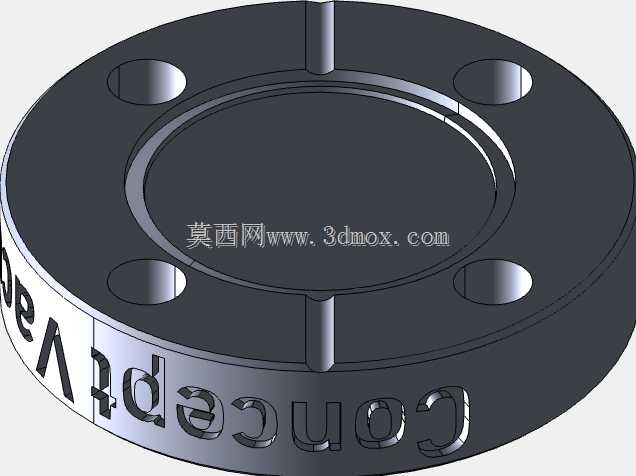

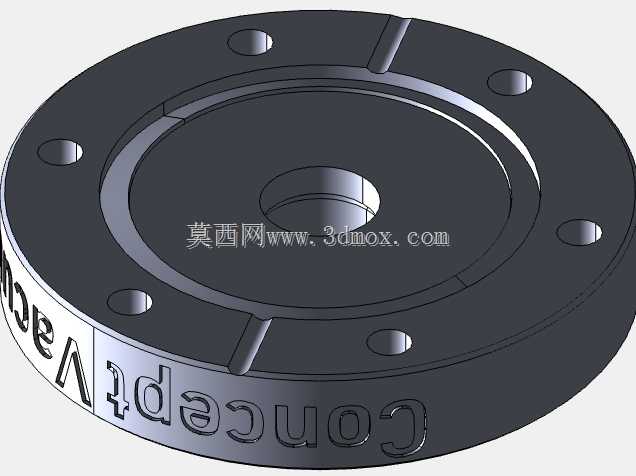

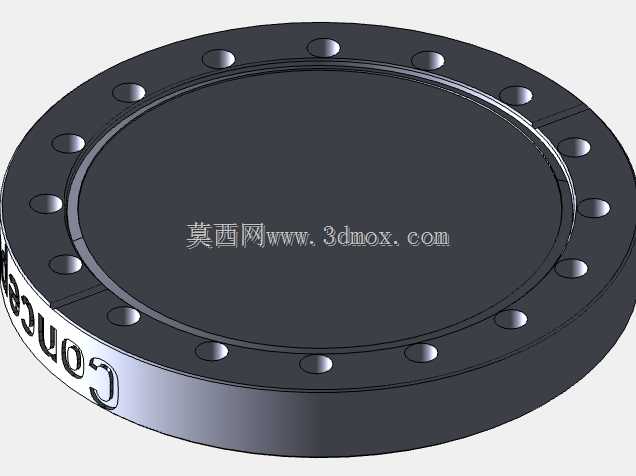

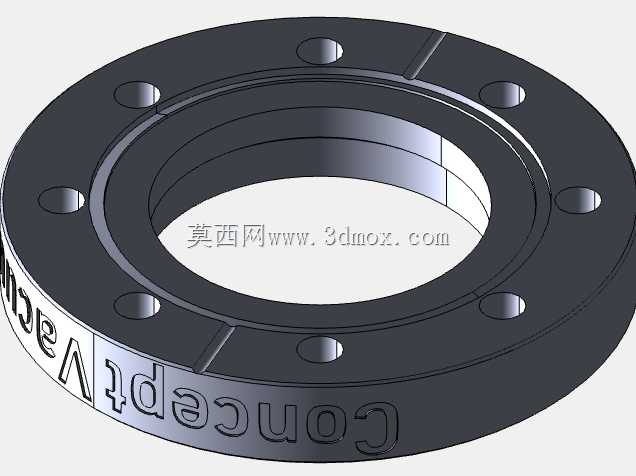

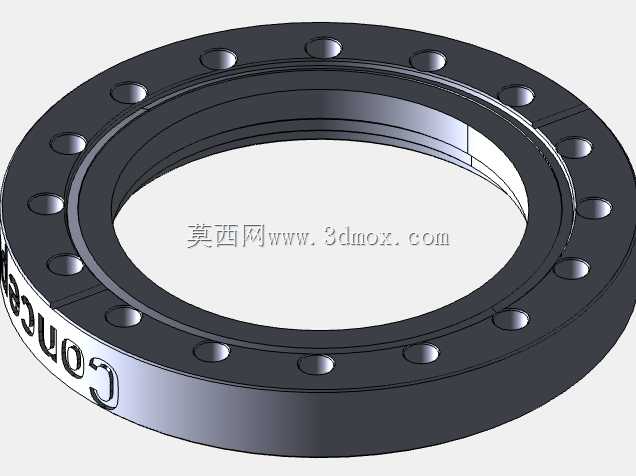

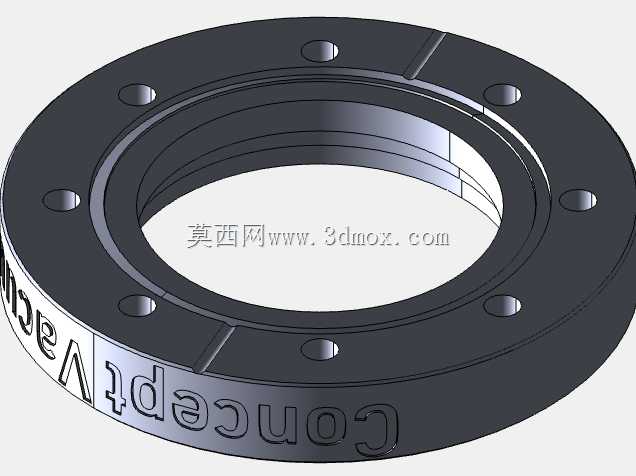

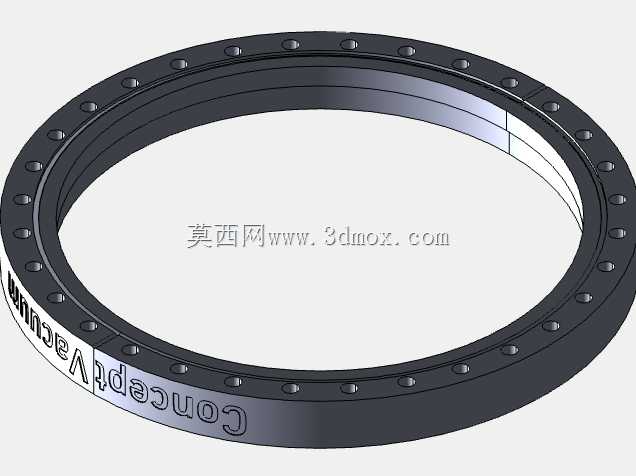

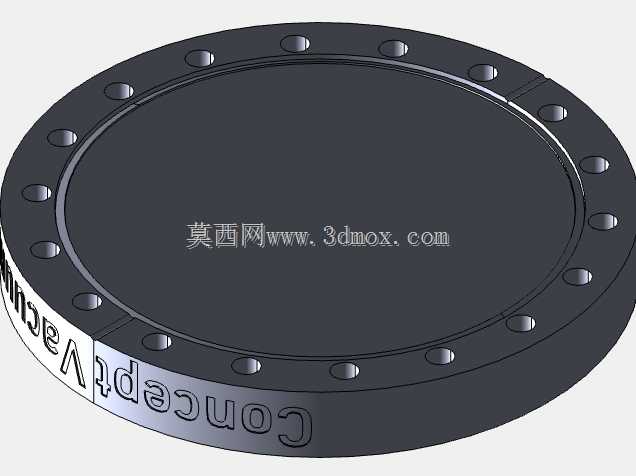

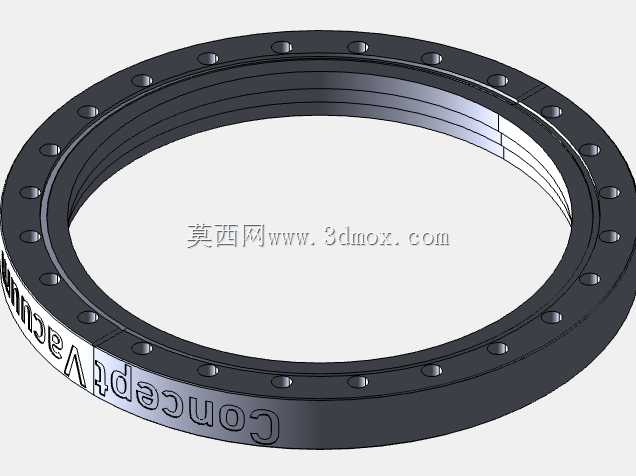

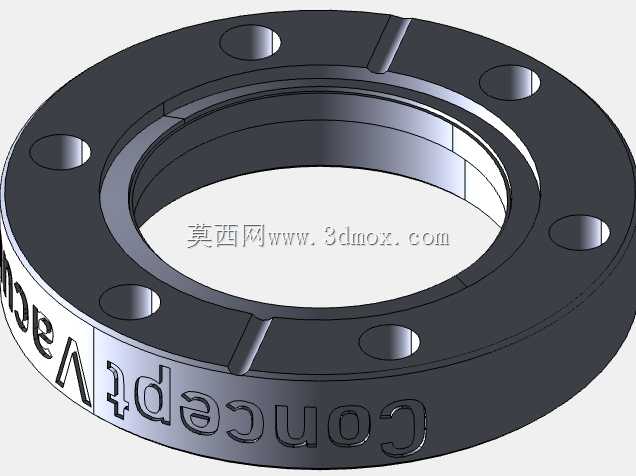

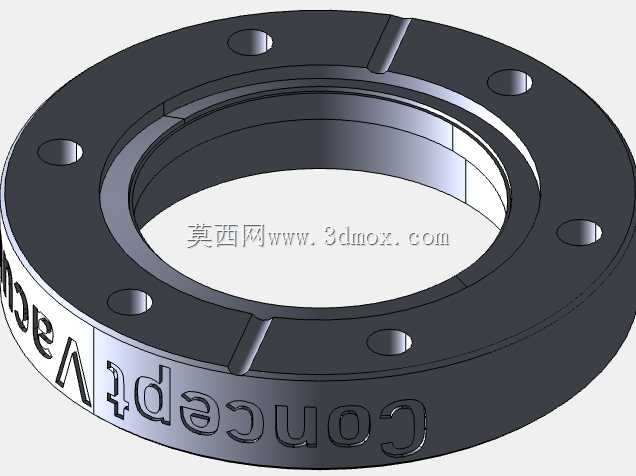

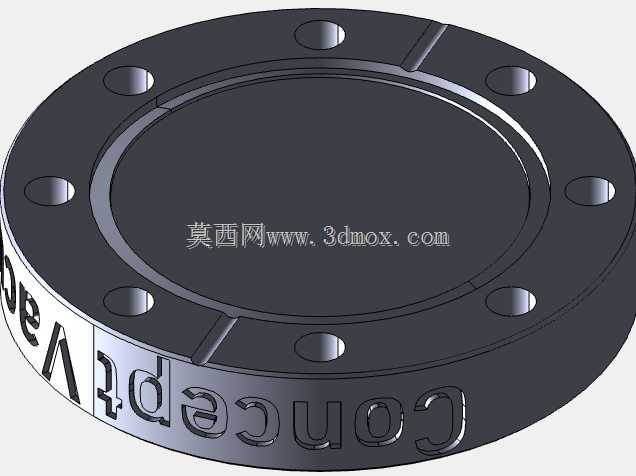

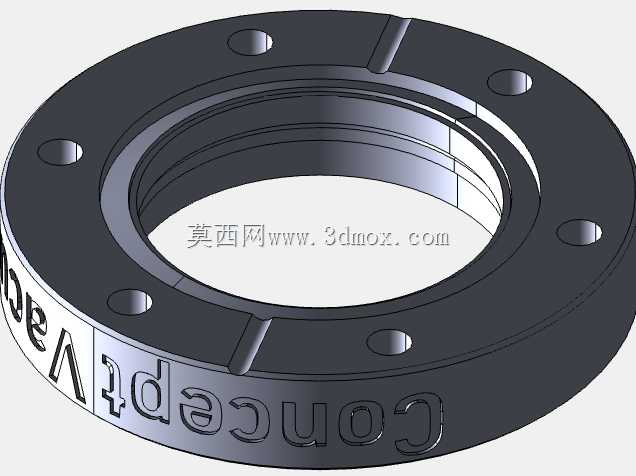

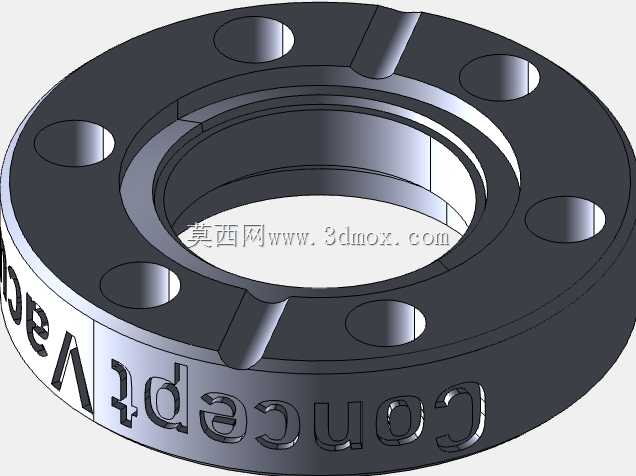

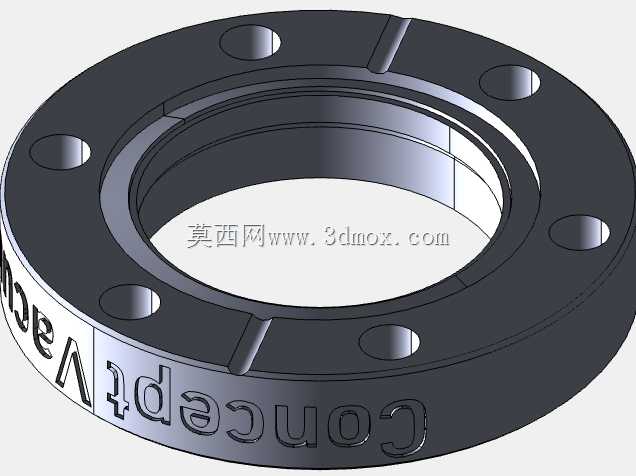

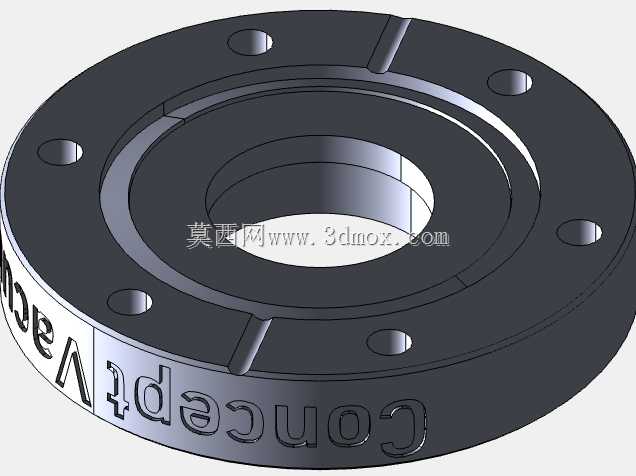

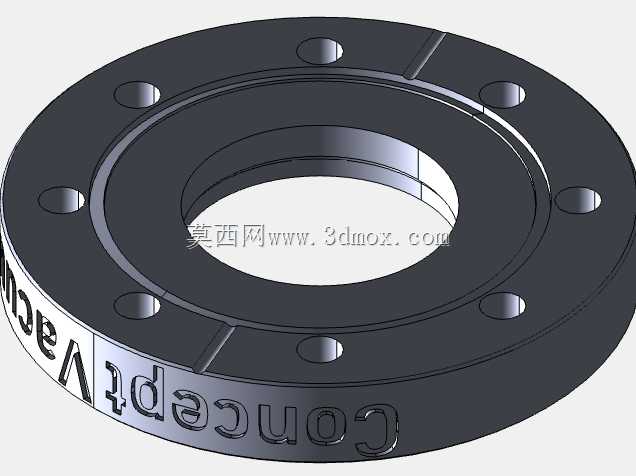

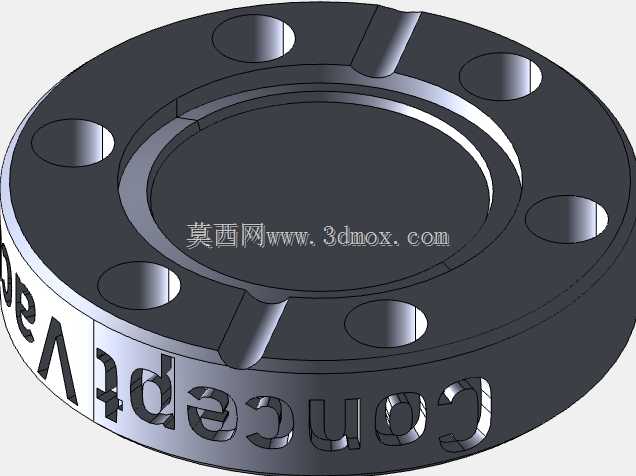

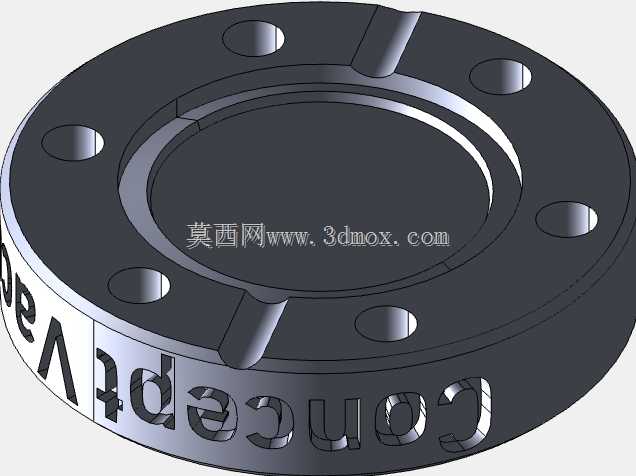

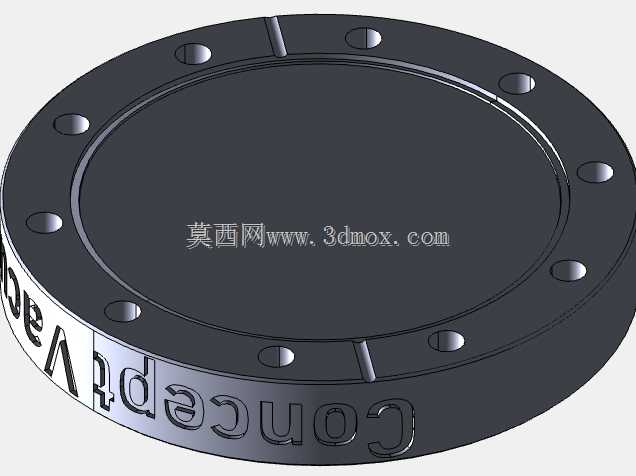

标准CF系列真空法兰密封连接件

　　在高真空、超高真空工况的管路搭建场景中，CF真空法兰是核心的静密封连接部件，广泛应用于半导体制造真空腔体、粒子加速器束流管道、航天环境模拟试验舱、高端分析仪器真空系统这类对泄漏率要求极高的工程场景，依靠金属刀口挤压无氧铜垫圈的密封形式，能实现10^-12Pa·m³/s量级的超低泄漏率，远优于橡胶密封的KF、ISO法兰，适配高温烘烤、无有机物析出的严苛真空环境要求。

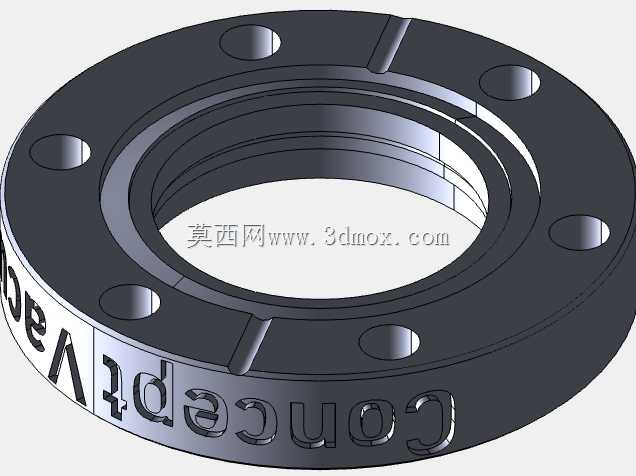

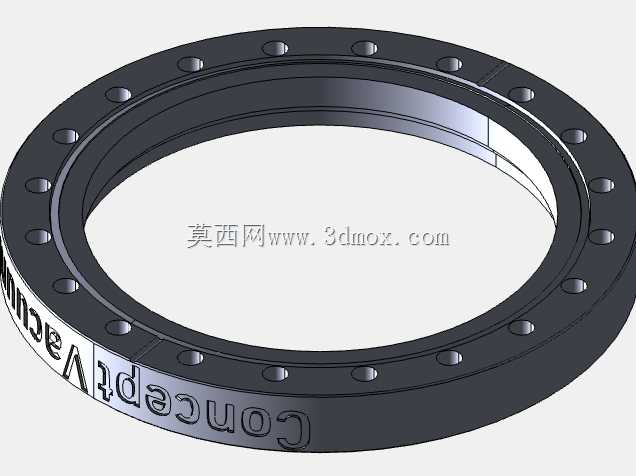

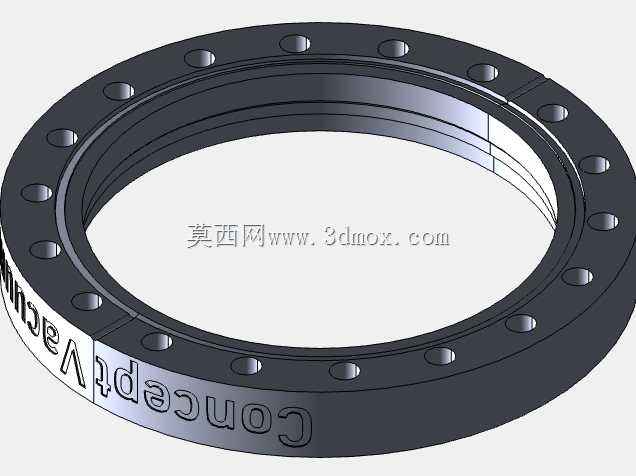

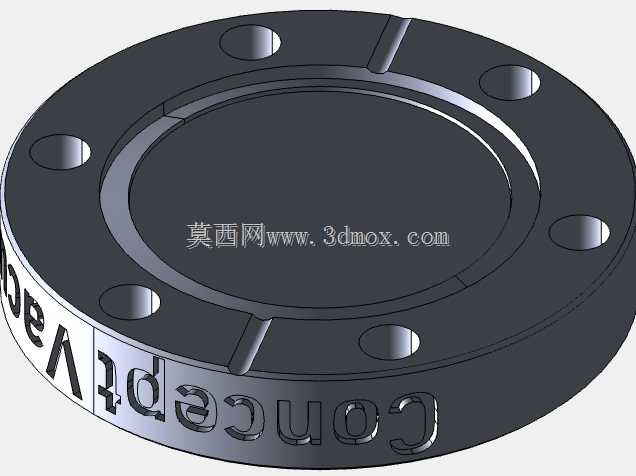

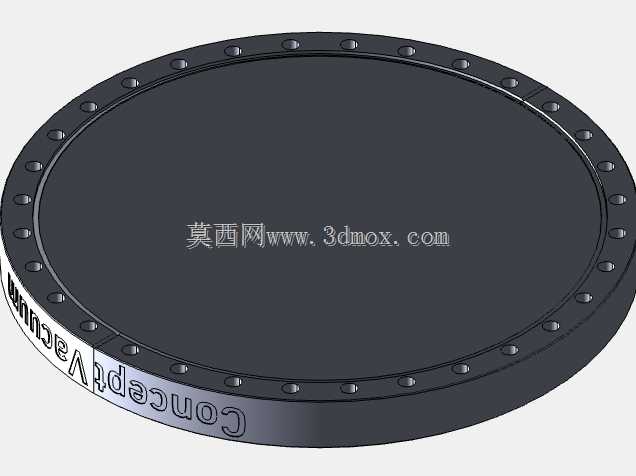

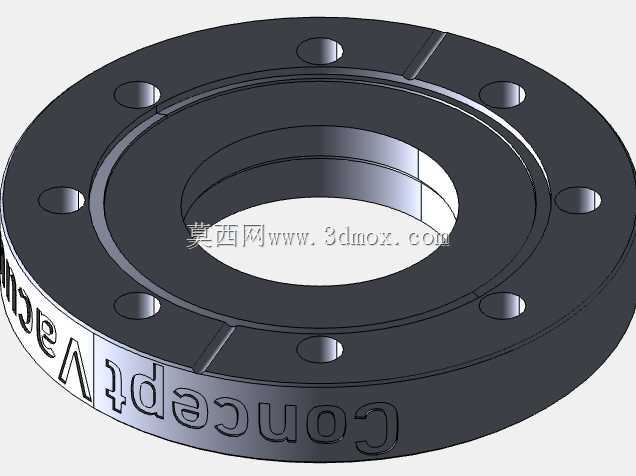

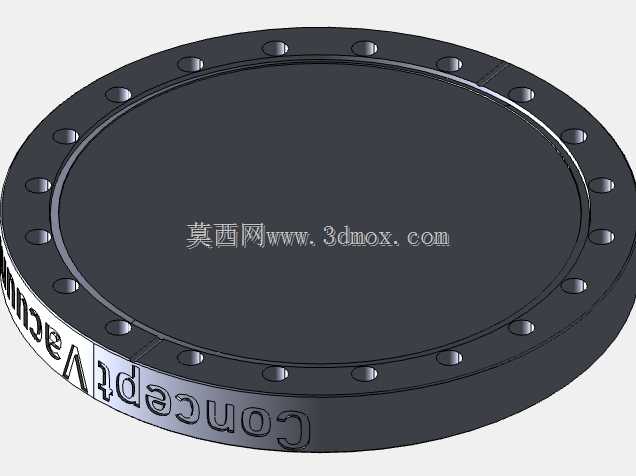

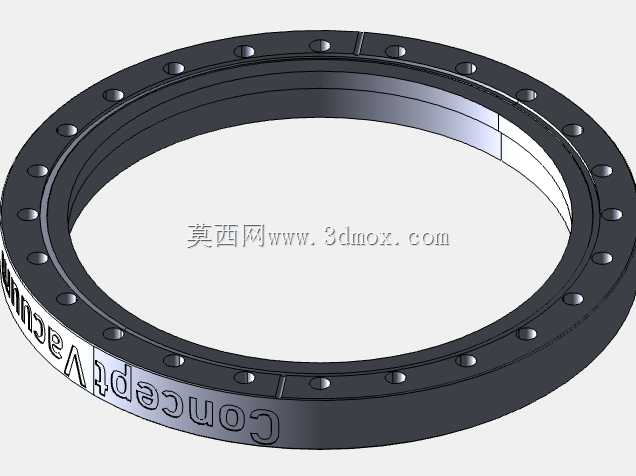

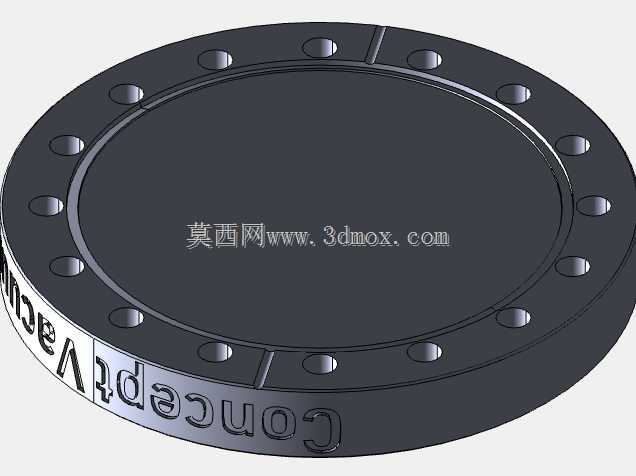

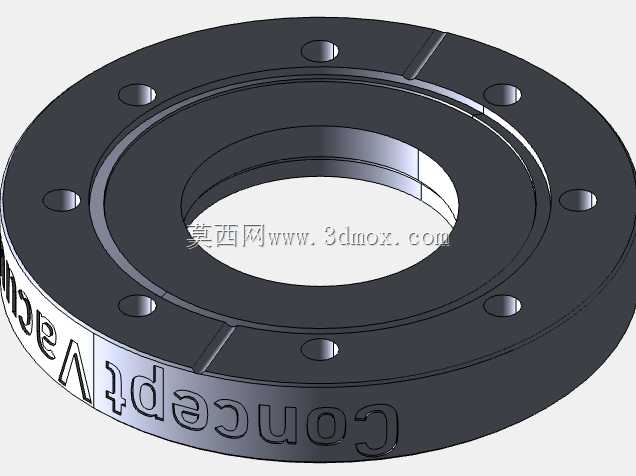

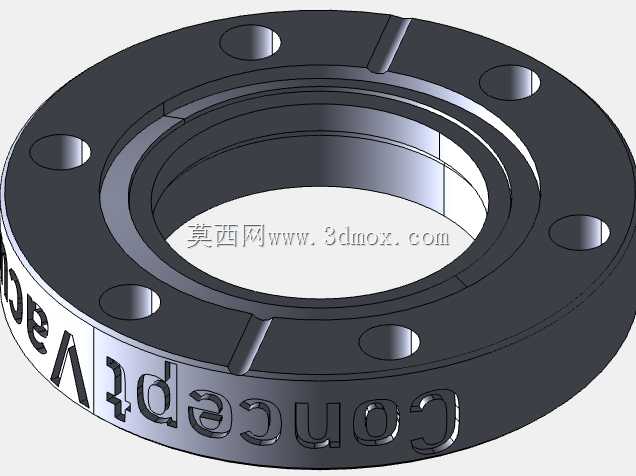

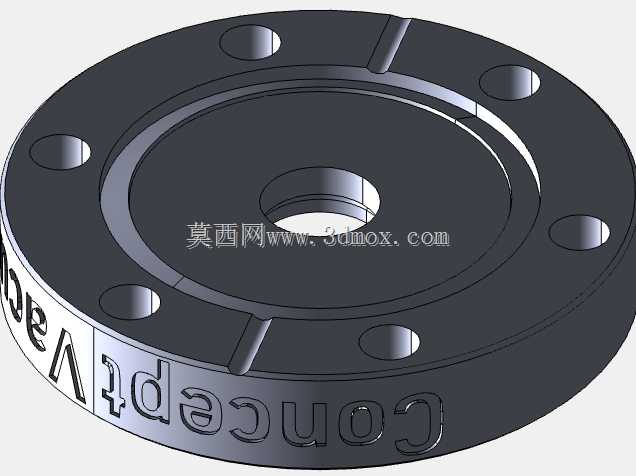

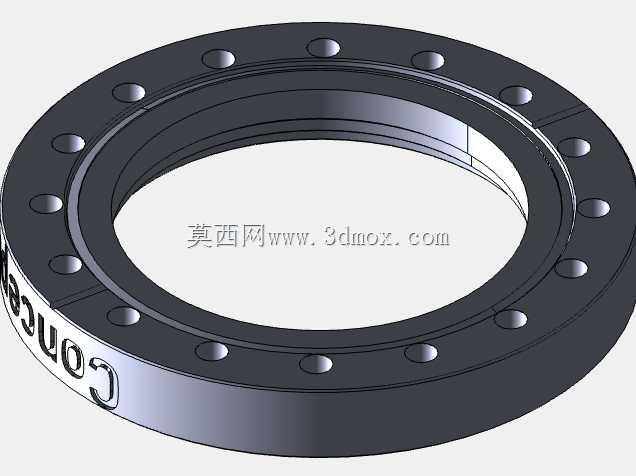

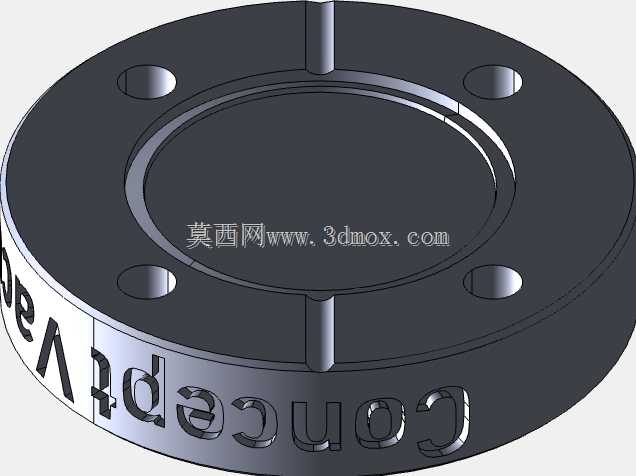

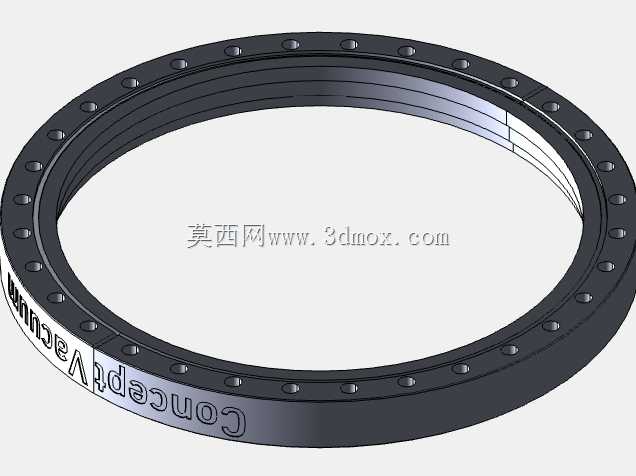

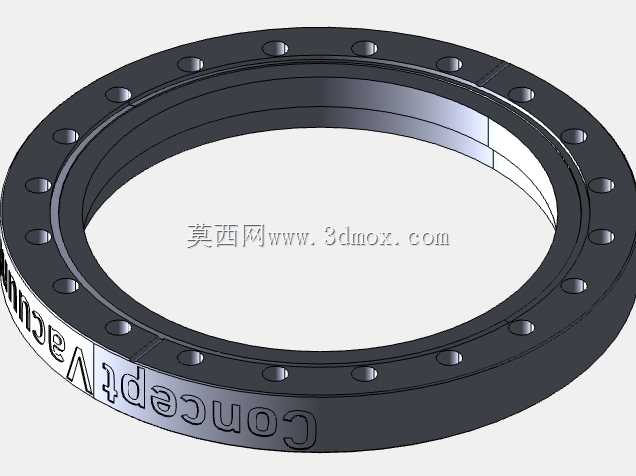

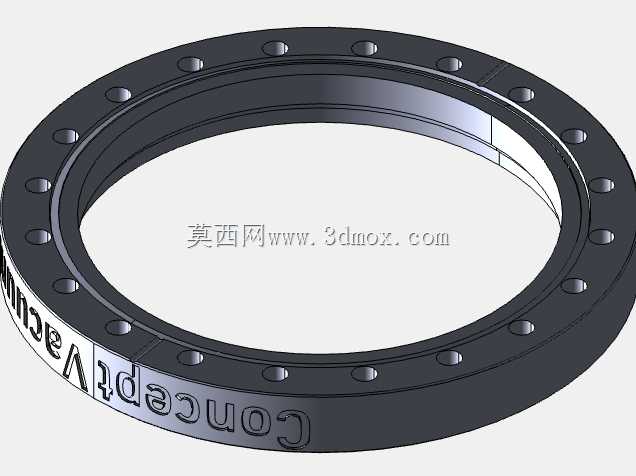

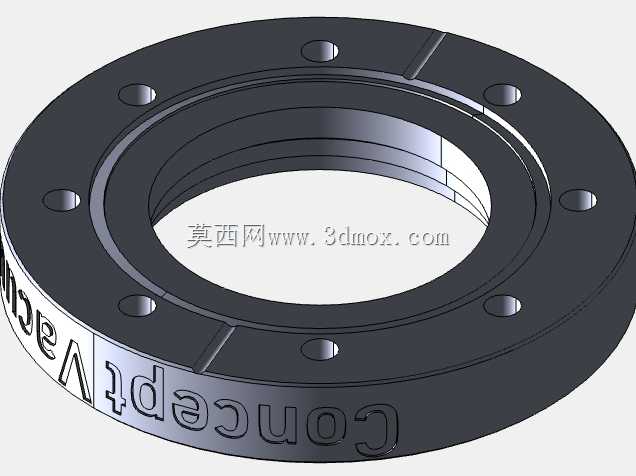

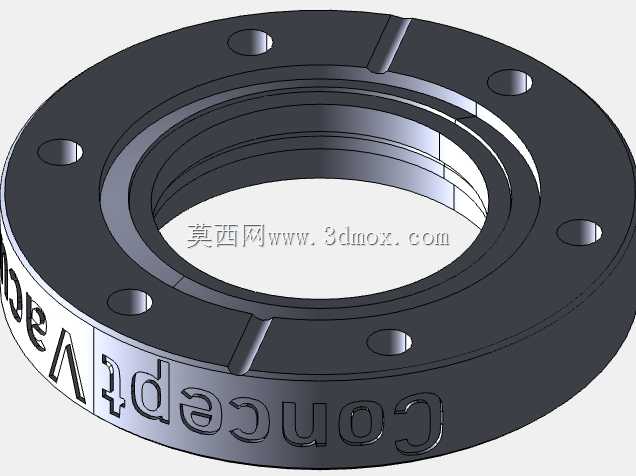

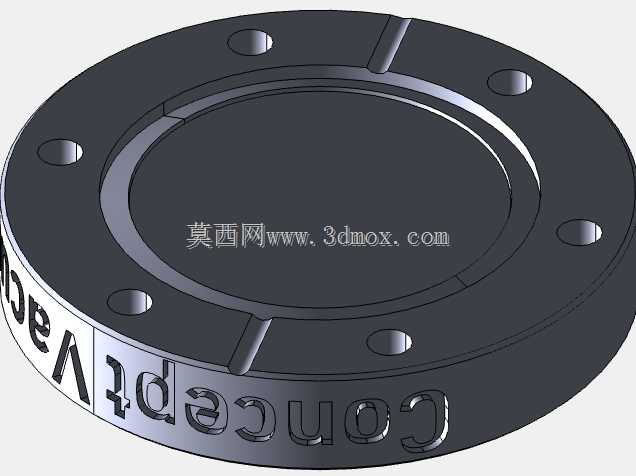

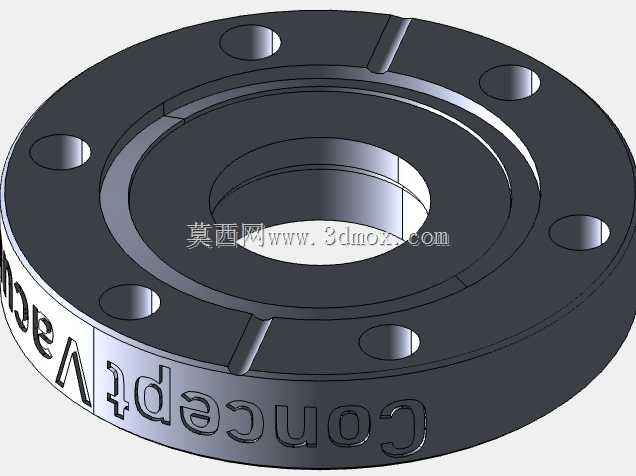

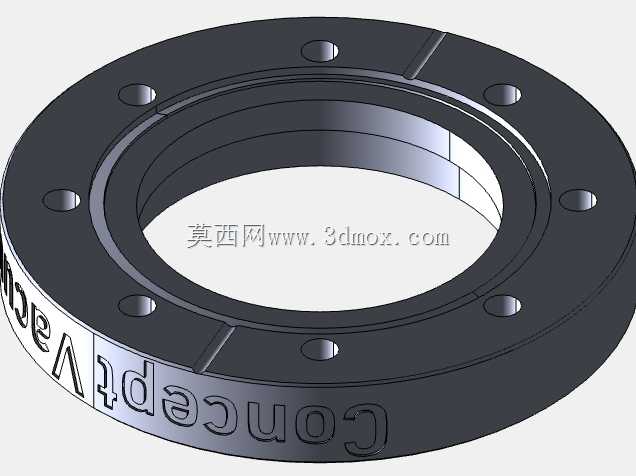

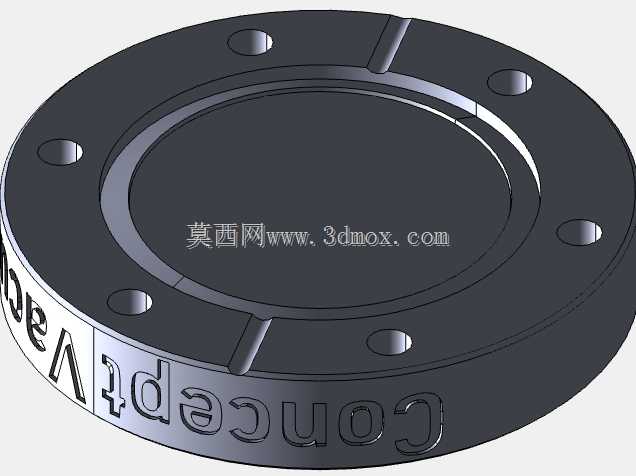

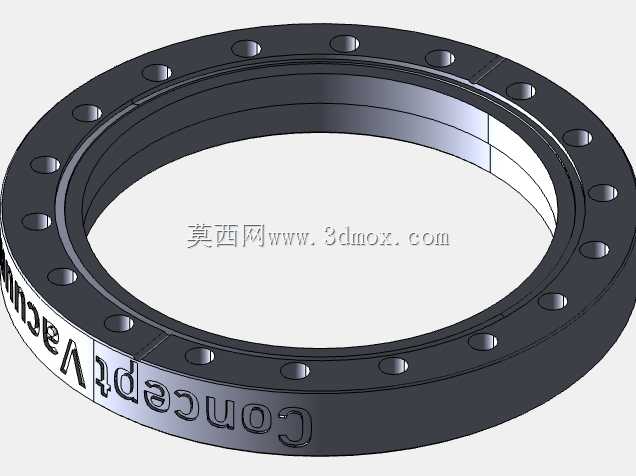

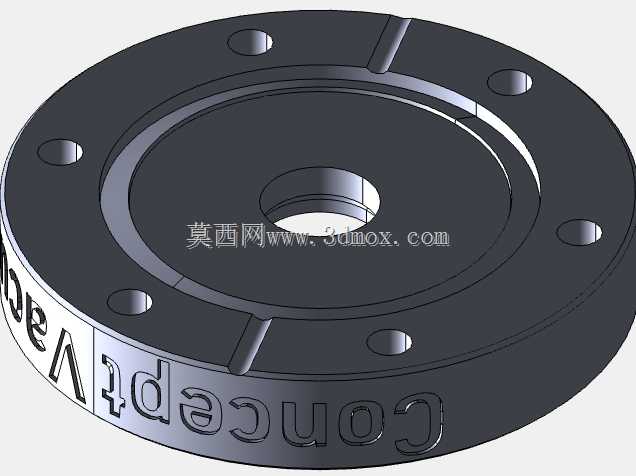

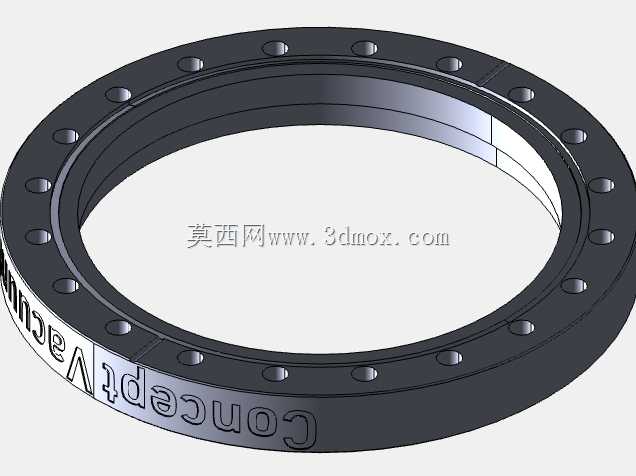

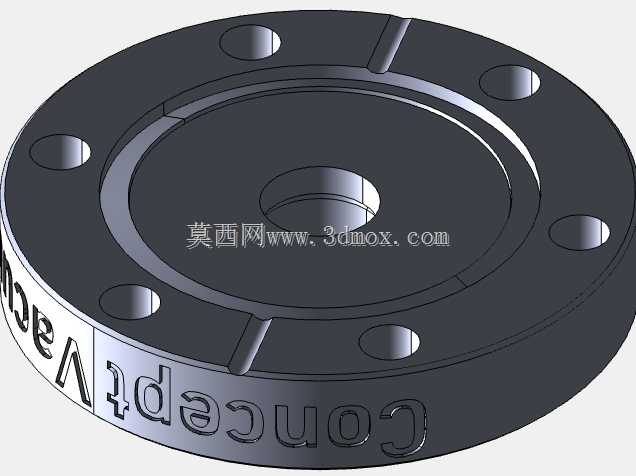

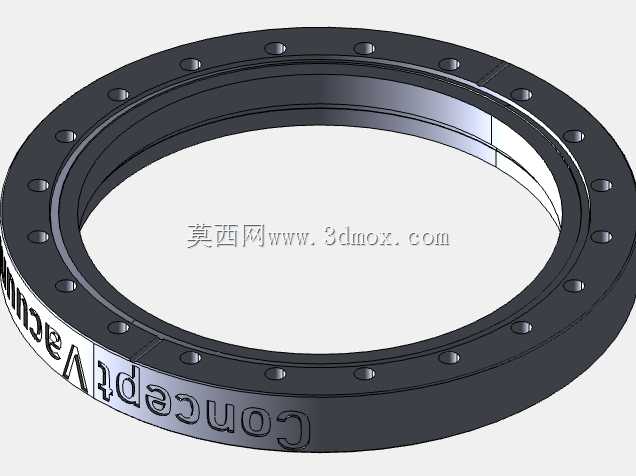

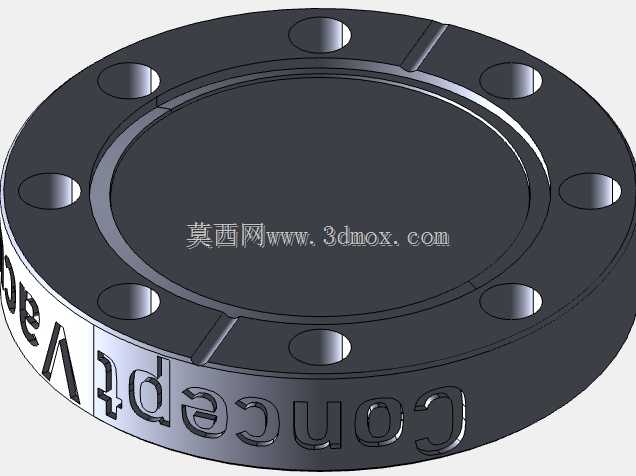

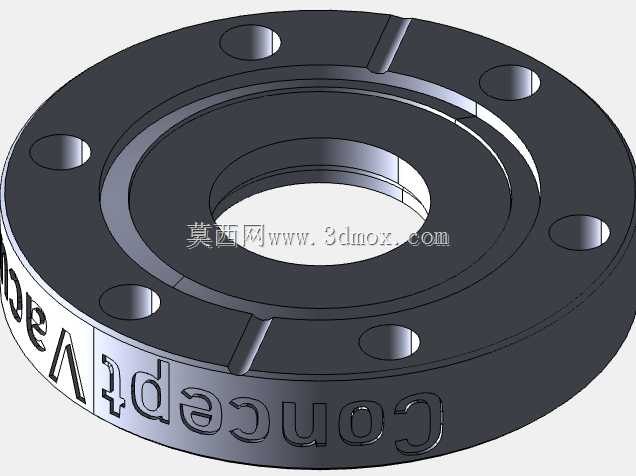

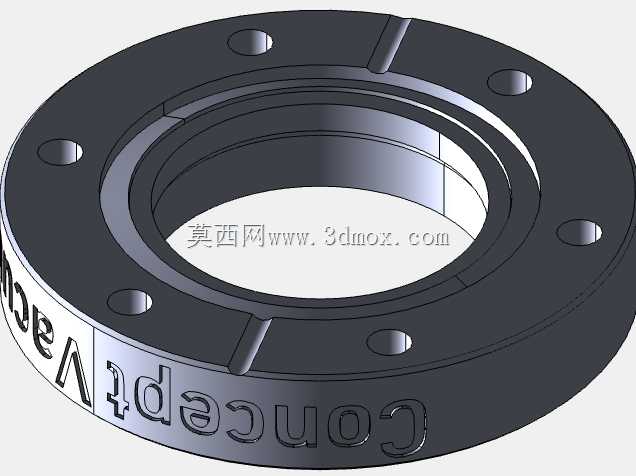

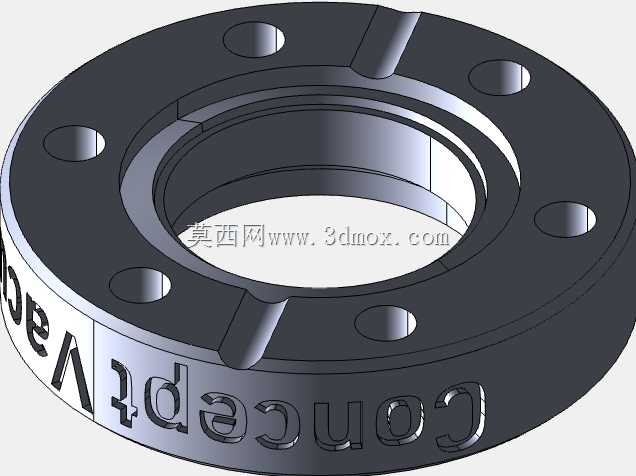

　　该系列法兰覆盖DN16CF到DN250CF的全通径规格，对应公称通径从1.33英寸到12英寸，能匹配不同抽速的真空管路、真空阀门、真空泵接口的连接需求。法兰本体采用AISI304L、AISI316L、AISI316LN级不锈钢锻造后机加工成型，低碳或超低碳不锈钢材质既满足真空环境下的低放气率要求，也具备优秀的抗晶间腐蚀能力，适配化工类真空工艺、腐蚀性工艺气体输送的特殊场景，其中含氮的316LN材质还具备更高的结构强度，可用于大口径高压力差的真空腔体接口。

　　从结构设计逻辑来看，CF法兰的密封核心是端面的凸起刀口结构，刀口截面为90度锐角，安装时通过周向均布的螺栓施加均匀预紧力，让刀口切入退火状态的无氧铜密封垫，形成连续的金属冷焊密封面，这种密封形式不存在橡胶密封的老化、放气、不耐高温问题，可承受200℃以上的长时间烘烤除气，是超高真空系统的唯一可靠静密封方案。法兰盘的螺栓孔采用跨中均布设计，不同通径规格的螺栓孔数量、孔径、节圆直径严格遵循真空行业通用标准，同规格法兰具备完全互换性，无需额外适配即可对接不同厂商的真空组件。

　　在安装边界设计上，不同通径的法兰厚度、螺栓规格都经过力学校核，DN16这类小口径法兰采用M6螺栓连接，法兰厚度仅10mm左右，可用于狭小空间的仪器内部管路连接；DN250这类大口径法兰采用M16螺栓连接，法兰厚度达到25mm以上，可承受大气压下的轴向载荷，避免大尺寸法兰在抽真空时发生形变导致密封失效。法兰的密封面平面度要求控制在0.02mm以内，刀口的粗糙度Ra值不高于0.8μm，加工过程中需严格避免密封面出现划痕、磕碰，任何微小的表面缺陷都会导致真空泄漏。法兰背面与管道焊接的位置预留了标准焊接坡口，可适配氩弧焊、激光焊等不同焊接工艺，焊接后需进行固溶处理消除焊接应力，避免后期使用中焊缝变形影响密封性能。

　　实际选型应用中，需要根据管路通径、工作温度、外部载荷情况选择对应材质和规格的法兰，小口径法兰多用于真空测量规管、小流量工艺气体管路的连接，大口径法兰多用于真空腔体主抽气口、大尺寸工件进出舱门的连接。安装时需按照对角顺序分次拧紧螺栓，保证铜垫圈受力均匀，避免单边预紧过度导致刀口压溃或者垫圈压偏，每次拆装后必须更换新的无氧铜垫圈，不可重复使用已被压过的密封垫，否则会大幅提升泄漏风险。对于有磁屏蔽要求的特殊真空场景，还可选用同结构的无磁不锈钢材质法兰，适配电子束加工、带电粒子试验这类对磁场敏感的工艺环境。
