小型动力设备曲轴总成结构设计

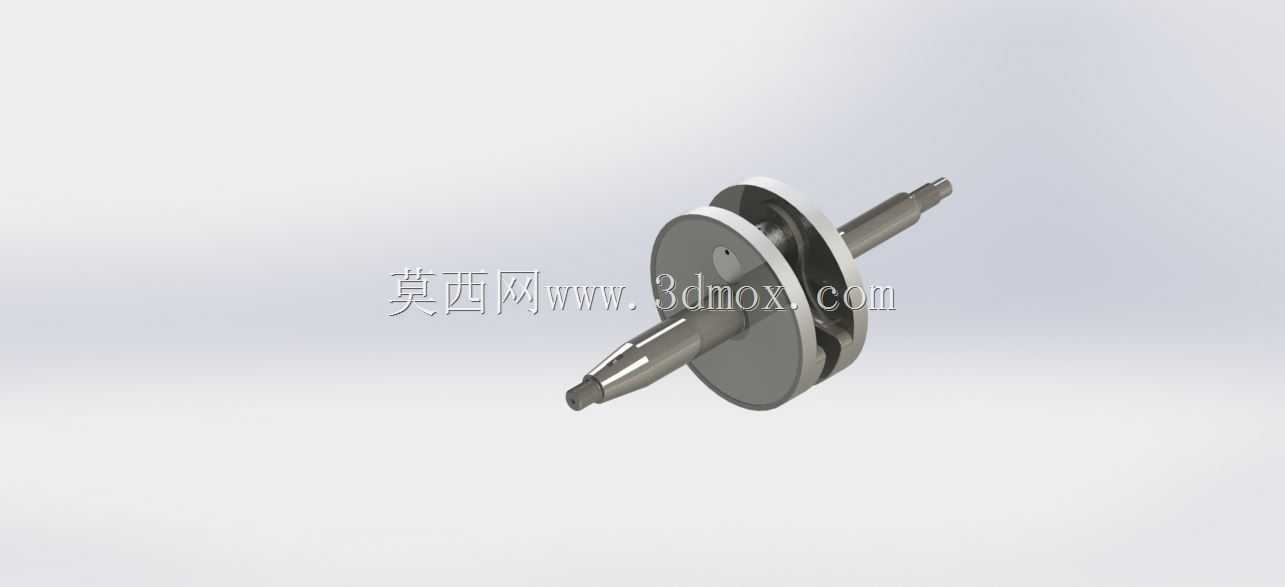

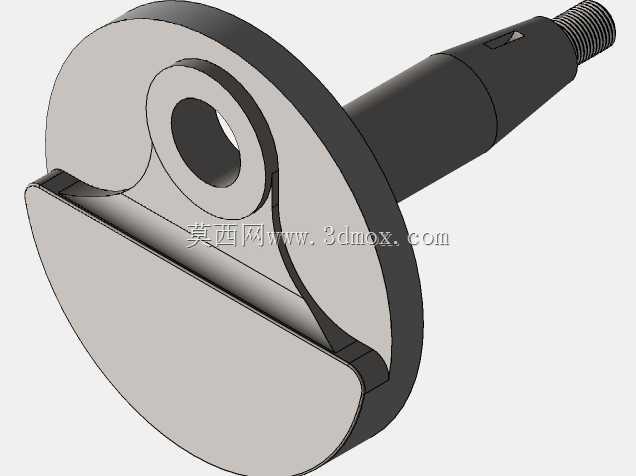

　　曲轴是往复式动力机械中将活塞直线往复运动转化为旋转扭矩输出的核心承载部件，在小型内燃机、微型空压机、便携发电机组以及小型摩托车动力单元中承担着交变载荷传递的关键作用。这套曲轴总成采用整体式偏心轴颈搭配双侧配重圆盘的结构形式，主轴两端设置阶梯轴段用于支撑轴承安装，轴端加工有定位锥面与螺纹段，用于飞轮、传动带轮或者动力输出联轴器的轴向锁紧固定。

　　从实际装配边界来看，曲轴的径向安装空间需要预留配重圆盘的回转直径余量，配重盘外缘与曲轴箱内壁之间必须保留足够的安全间隙，避免高速运转过程中出现扫膛干涉；轴向方向上，两端主轴颈分别装入曲轴箱两侧的轴承座孔内，轴肩位置贴合轴承内圈端面实现轴向定位，轴端伸出箱体的部分用于安装密封件与外接传动件，设计时需要严格控制轴段的同轴度公差，避免运转时出现过大的径向跳动。

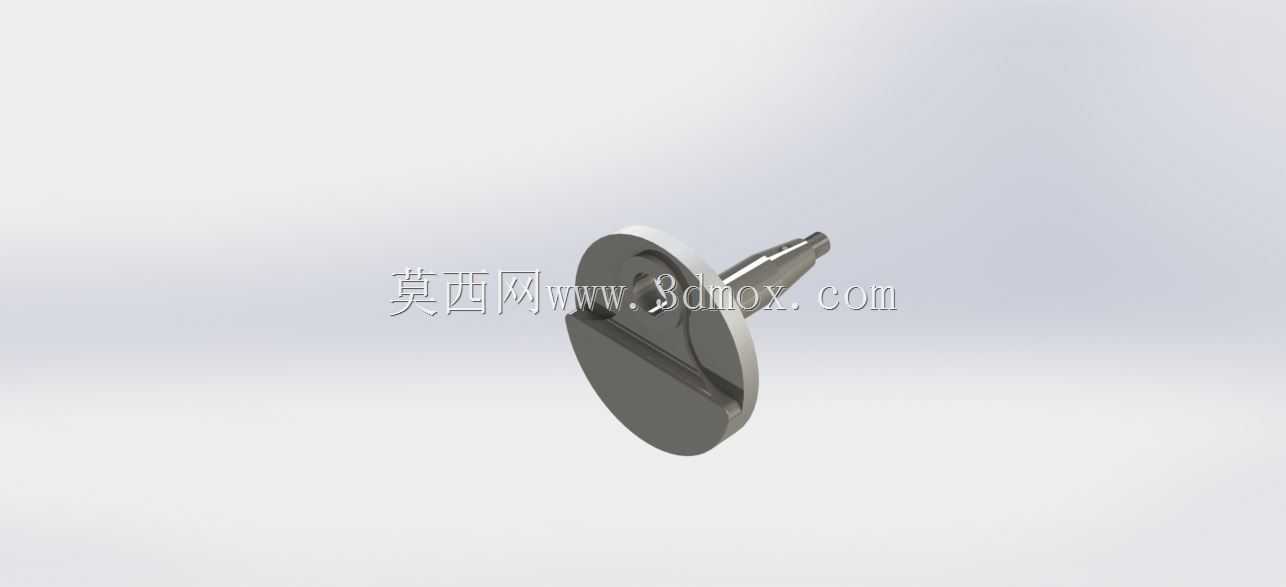

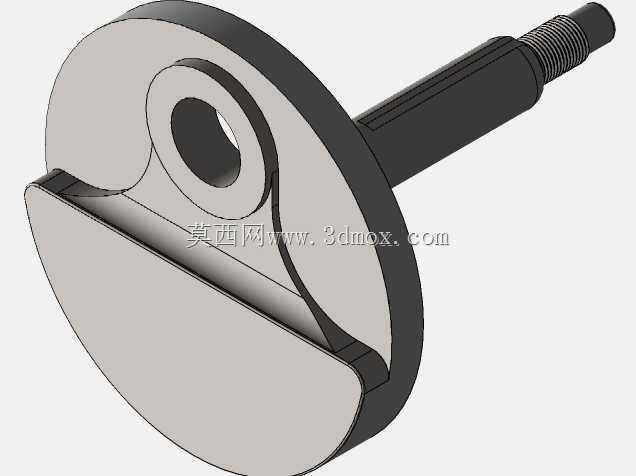

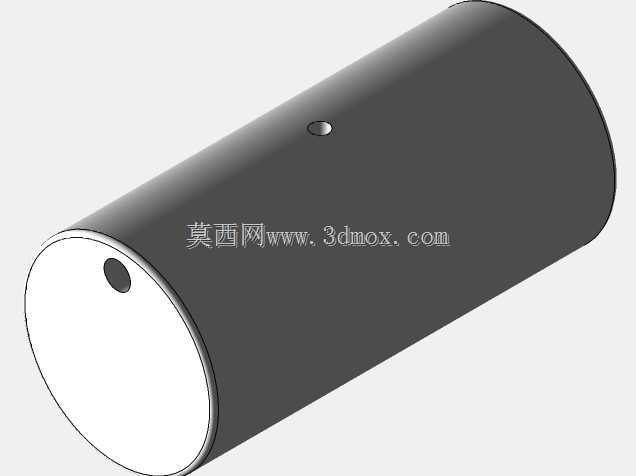

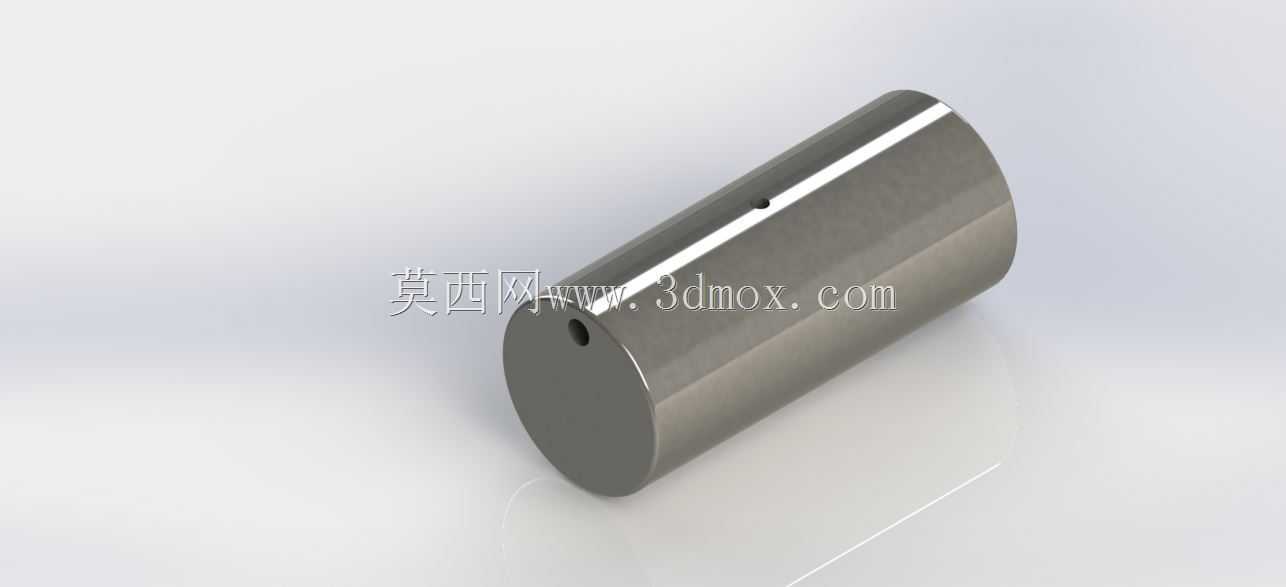

　　结构设计层面，偏心曲柄销与两侧主轴颈的中心距决定了活塞的行程长度，配重圆盘的质量分布经过偏心配平计算，用来抵消活塞往复运动与连杆旋转运动产生的一阶惯性力，降低整机运转时的振动水平。轴体表面的过渡圆角位置是应力集中的高发区域，建模过程中对所有轴径变化处都保留了圆滑过渡特征，避免尖角造成疲劳裂纹萌生；配重盘与轴体的配合部位采用过盈连接加周向定位的结构形式，保证大扭矩传递过程中不会出现相对滑移。

　　在工程应用场景中，这类小型曲轴多用于小排量单缸动力设备，工作转速区间较高，运转过程中曲柄销表面需要持续承受连杆大头轴承的冲击载荷，主轴颈则与支撑轴承形成稳定的旋转摩擦副。三维建模时需要完整还原所有轴段的直径变化、锥面角度、端部螺纹特征以及配重盘的侧面减重轮廓，装配校验阶段可以直接在软件中模拟曲轴整周回转，扫描配重盘、轴端连接件与周边箱体、连杆部件的运动包络，提前排查静态装配无法发现的动态干涉问题。

　　设计过程中还需要兼顾润滑路径的布置，轴颈表面的油孔、油槽特征会直接影响运转时的摩擦副润滑效果，模型中保留这些细节特征可以为后续的润滑系统校核、工艺加工工序编制提供准确的几何依据。曲轴的动平衡调校也依赖完整的三维质量属性计算，通过赋予各部分材料密度参数，可以直接输出总成的质心位置与转动惯量数据，为配重优化、动力匹配计算提供可靠参考。
