起重吊装滑轮吊钩组结构设计

项目分类:起重机 发布时间:2024-11-07 ID:788103
  • 起重吊装滑轮吊钩组结构设计

  这套吊钩滑轮组是桥式起重机、门式起重机、小型电动葫芦以及车间固定式吊重工位上最常接触的取物承载部件,整套结构围绕钢丝绳倍率转换、吊重载荷传递和吊钩自由回转三个核心需求搭建,在车间重型工件转运、钢材库装卸、设备检修吊装、生产线重型模台换模这类高频吊重场景里,吊钩组直接承担被吊重物的全部竖向载荷,同时通过上部滑轮的绕绳倍率,把钢丝绳单绳拉力放大数倍,匹配小吨位卷扬机构实现大重量起吊,是起重设备末端最核心的承载执行构件。

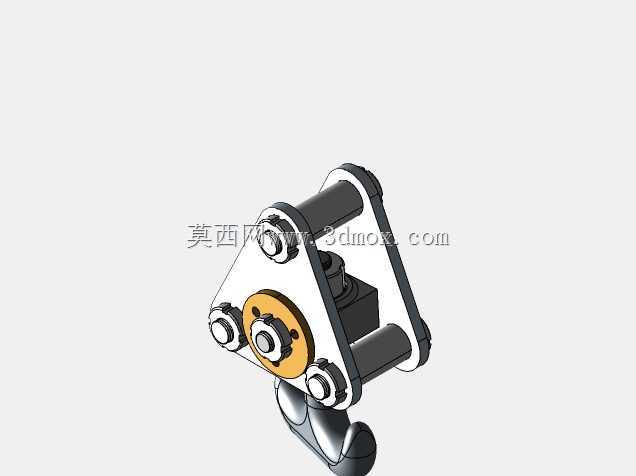

  从结构组成来看,上部三角布置的夹板架是整套部件的承载基体,两块平行侧夹板通过多根横向销轴、隔套和锁紧紧固件夹持固定,三个滑轮安装位呈三角排布:上方两个大直径滑轮作为动滑轮直接和起升钢丝绳啮合绕接,下方靠近吊钩的位置设置小直径导向滑轮,钢丝绳从卷扬机构引出后依次绕过各滑轮槽,既可以根据吊装吨位需求调整穿绳倍率,也能让钢丝绳在收放过程中始终保持顺直,避免跳绳、乱绳和钢丝绳偏磨。夹板架下部的铰接座直接和吊钩螺母组件对接,吊钩杆部穿过承载横梁后由特制圆螺母锁紧,螺母和横梁之间设置推力轴承,吊钩在承载状态下也可以绕竖向轴线自由转动,吊装异形工件时可以直接转动吊钩调整吊索方向,不需要松绳重新挂装,现场操作的便利性提升非常明显。下部吊钩采用标准锻造弯钩构型,钩头开口尺寸适配常见的吊装卸扣、钢丝绳吊索和吊装带环眼,钩身的危险截面做了加厚过渡,钩头端部的防脱挡片结构可以在模型基础上按需加装,避免吊索在起升晃动过程中从钩口滑脱。

  做这套结构的三维设计时,首先要锚定的边界是滑轮的绳槽直径,绳槽的曲率半径必须比所选钢丝绳的公称半径大百分之七到百分之十,槽底深度要保证钢丝绳完全嵌入槽内,夹板两侧的内空宽度要比滑轮厚度大出足够间隙,避免滑轮转动时和侧板发生摩擦卡滞,三根滑轮销轴的中心距要严格匹配钢丝绳绕绳的最小弯曲半径,不能为了压缩整体外形把销轴间距缩得过小,否则钢丝绳反复弯折的疲劳寿命会大幅缩短。夹板架的外侧轮廓做了切角收边,没有突出的尖角结构,一方面是避免吊装过程中剐蹭周边设备或者作业人员,另一方面也让整套吊具的自重分布更均衡,不会出现单侧偏重导致吊钩空载时歪斜打转。

  安装边界上,这套吊钩组整体上部不需要额外和起重小车硬连接,唯一的对接接口就是起升钢丝绳的绕装路径,设计时要预留出钢丝绳穿入、绳头固定的操作空间,夹板外侧的紧固件全部采用沉头或者外侧包覆构型,没有向外凸出的长螺栓杆,防止钢丝绳晃动时和螺栓发生干涉。吊钩下部的作业净空要提前核算:当吊钩上升到上极限位置时,钩头最低点和上部小车结构的安全距离必须满足起重安全规范要求,不能出现冲顶时吊钩撞击卷扬机构的情况;吊钩横向的最大摆动范围内,不能和起重机的主梁腹板、走台栏杆发生碰撞。现场维护时,各滑轮的销轴位置都预留了注油通道,可以定期加注润滑脂降低滑轮转动阻力,吊钩的推力轴承位置也留有润滑空间,长期承载转动也不会出现卡滞。

  从载荷传递路径来看,被吊重物的载荷先通过吊索传递给钩头,沿钩身竖杆向上传递到吊钩螺母,再通过承载横梁把载荷分散到两侧夹板,最终全部由绕在滑轮槽内的多段钢丝绳共同承担,整条传力路径没有多余的薄弱转接件,每一个连接销轴都受双剪切力,结构冗余度完全满足重型吊装的安全系数要求。在选型适配时,如果是大吨位起吊工况,可以增加滑轮数量提高钢丝绳倍率,夹板厚度和销轴直径同步按载荷比例放大;如果是轻量级工位使用,也可以减少滑轮数量缩减整体自重,这套三角夹板的构型本身就具备很好的拓展性,不需要重新改动整体布局就能适配不同吨位的起重主机。
