桥式起重小车卷扬运行机构成套结构

　　这套桥式起重小车三维结构面向车间、仓库、料场及重型装配工位的空中吊运场景，主要承担沿桥架轨道横向行走与重物垂直起升两项核心动作。小车整体落座在桥式起重机主梁上方的轨道上，不受地面设备、人员通道和半成品堆放区的阻碍，能够把物料从一侧跨间转运到另一侧，也可配合大车纵向运行完成矩形作业范围内的定点吊装。在机械加工车间，它常用于机床上下件、大型构件翻转和工序间转运；在仓储料场，可完成成捆钢材、箱体物料和毛坯件的高位吊运；在装配区域，则适合承担减速机、电机、机架等较重部件的精确对位。

　　结构布置上，小车采用焊接车架作为承载基础，台面板下方布置横梁与加强筋，四角安装车轮组，使整机载荷通过车轮传递到桥架轨道。车架并非简单平板，而是围绕起升机构、运行机构和检修空间进行分区：中部承载卷筒、减速器和电动机，两侧布置运行驱动及车轮，下方留出吊钩组上下运行的通道。这样的布置能让钢丝绳拉力、吊重偏载和制动冲击尽量沿车架主受力路径传递，避免局部悬臂过大。

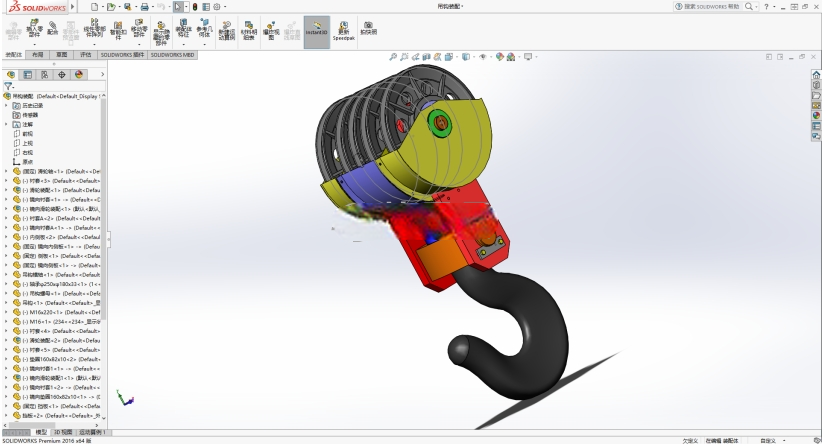

　　起升部分采用双吊钩形式，适合模型中展示的双吊点或复合起升工况。卷筒通过支座固定在车架上，钢丝绳经卷筒缠绕后向下连接吊钩滑轮组，电动机输出动力经联轴器、制动器和减速器减速后驱动卷筒转动。制动器在停车或失电状态下提供约束，防止重物自行下滑；减速器承担高转速、低扭矩输入到低转速、大扭矩输出的转换；卷筒长度、绳槽方向和钢丝绳出绳角度需要与吊钩滑轮组匹配，以减少乱绳、咬绳和附加侧向力。吊钩组内部包含滑轮、吊钩螺母、横梁和防护结构，吊重通过滑轮组倍率降低钢丝绳单支受力，同时提高起升过程的稳定性。

　　小车运行机构由车轮、轴承座、驱动电机、减速传动和端部限位安装界面组成。车轮踏面与桥架轨道配合，轮缘用于约束横向偏移；驱动端将动力传递给车轮，使小车沿主梁方向往返。设计时需要同时考虑轮压分布、轨道跨度、最小转弯或偏斜运行条件，以及制动器动作时车轮与轨道间的打滑趋势。四角车轮的安装面需要保证同轴度和水平度，否则在满载启动或制动时容易出现啃轨、噪声增大和车轮早期磨损。

　　从外形尺寸与安装边界看，小车的长度方向主要由卷筒组件、电机减速器布置和车轮轴距决定，宽度方向受桥架轨道间距、检修通道和运行驱动外形限制，高度方向则要兼顾电动机、减速器、卷筒最高点与厂房上方净空，同时保证吊钩下极限位置时滑轮组不与车架干涉。车架下方到吊钩横梁之间应保留钢丝绳偏角允许空间，小车两端与桥架护栏、缓冲器、限位开关之间也要设置安全距离。现场安装时，小车通常整体或分段吊装到主梁轨道上，随后完成电机接线、制动器调整、钢丝绳穿绕、限位检测和空载试运行。

　　建模思路上，该结构把电动机、制动器、减速器、卷筒、钢丝绳滑轮组、吊钩、车轮组、轴承座和焊接车架作为独立装配单元处理，既便于表达装配关系，也方便后续进行干涉检查和工程图拆图。车架焊缝区域、螺栓连接位置、电机底座调整垫片、卷筒支座加强板等细节均应在三维中保留，因为这些位置直接影响加工工艺和现场装配。对于结构设计人员而言，重点不只是外观复刻，而是确认动力传递路线、载荷支撑路径、吊钩运动空间、车轮轨道配合以及维护拆装顺序；对于设备选型人员，则可借助该模型核对起升机构配置、小车轨距、整机高度边界和关键部件布置是否满足具体桥式起重机的工况要求。
