自动驾驶汽车无离合器行星齿轮组结构

项目分类:齿轮 发布时间:2024-11-07 ID:788537
  • 自动驾驶汽车无离合器行星齿轮组结构

  这套行星式齿轮传动组面向自动驾驶车辆的动力传递与轮端驱动场景,核心设计目标是取消传统离合器的接合、分离动作,依靠多齿轮常啮合结构完成动力的连续传递与转速匹配,适配自动驾驶系统对动力链路平顺性、响应一致性的严苛要求。在实际整车布置中,该齿轮组可集成于电驱动桥、轮边驱动单元或者动力耦合机构内部,替代原有需要离合器执行换挡、断扭的传动路径,减少液压或电磁离合执行元件的数量,降低自动驾驶底盘的故障点。

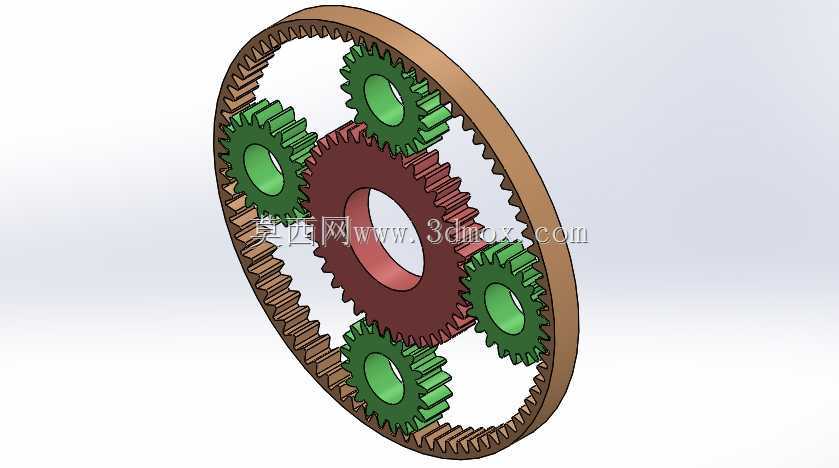

  从结构组成来看,整套机构包含外圈内齿圈、中心太阳轮以及四只周向均布的行星齿轮,所有齿轮全程保持啮合状态,不存在滑移挂接、离合脱开的工作过程。中心太阳轮作为动力输入端,可直接对接驱动电机输出轴,动力经由太阳轮分流至四只行星齿轮,最终通过行星架或者内齿圈完成扭矩输出;周向均布的四只行星齿轮同时承担载荷,单齿接触应力被大幅分摊,在相同传递扭矩要求下,齿轮模数、齿宽都可以做更小的优化,整体径向尺寸相比单级平行轴传动更紧凑。

  设计过程中首先要锁定的是安装边界:内齿圈的外圆直径是整个机构的最大径向轮廓,需要和驱动桥壳、轮边悬架的避让空间做匹配,齿圈外周可设计定位止口与连接法兰,既可以将齿圈固定作为减速工况的反力构件,也可以将齿圈作为输出构件对接轮端轮毂。轴向方向上,太阳轮、行星轮、齿圈的齿宽需要保持对齐,行星轮的支撑销轴两端嵌入行星架的安装孔位,销轴与行星轮内孔之间预留轴承安装位,可选配滚针轴承降低行星轮自转的摩擦阻力。太阳轮的中心内孔预留轴伸连接空间,可通过花键与输入轴配合,保证大扭矩传递下无周向滑移。

  齿轮参数匹配阶段,首先根据整车驱动电机的峰值转速、轮端要求的最大输出扭矩确定传动比,内齿圈齿数与太阳轮齿数的比值直接决定减速比大小,行星轮齿数通过配齿计算保证同时与太阳轮、内齿圈正确啮合,且四只行星轮周向安装时邻接齿槽相位完全对齐,避免出现装配干涉。齿形采用渐开线圆柱直齿设计,加工时可通过滚齿、插齿工艺完成成型,直齿结构虽然啮合时没有斜齿的渐进接触特性,但不存在轴向力,行星轮支撑销轴不需要承受额外轴向载荷,支撑结构可以进一步简化,非常适合空间紧凑的轮边布置场景。

  实际运行工况下,自动驾驶车辆的动力系统需要频繁在驱动、能量回收、扭矩动态调整之间切换,常啮合齿轮组不存在离合器接合过程的半滑磨阶段,动力传递的响应延迟可以控制在毫秒级,整车控制单元下发扭矩指令后,齿轮副可以立刻完成力的传递,不会出现离合接合的顿挫或者动力中断。四只行星轮的均载设计也让传动过程的冲击被分散,齿轮啮合的振动噪声更低,在低速城市自动驾驶场景下,底盘的NVH表现更容易控制。

  装配流程上,先将四只行星轮通过滚针轴承预装到行星架的销轴上,再将行星轮组件套入中心太阳轮外侧,保证每只行星轮都与太阳轮外齿啮合,最后将内齿圈沿轴向套入,使内齿同时与四只行星轮的外侧齿部啮合,装配过程不需要调整啮合间隙以外的复杂对位,组件的模块化程度很高,后续维护时可以整体拆装更换。结构设计中还在各齿轮的端面预留了减重空腔,在保证齿根弯曲强度、齿面接触强度满足整车满载冲击工况的前提下,尽可能降低运动构件的转动惯量,进一步提升传动响应速度。整套机构的所有配合面、安装孔位都在三维建模环境中完成了干涉校验,齿轮转动全行程内不存在齿面碰撞、销轴与齿圈刮擦的问题,可直接用于电驱动传动系统的方案验证与结构细化设计。
