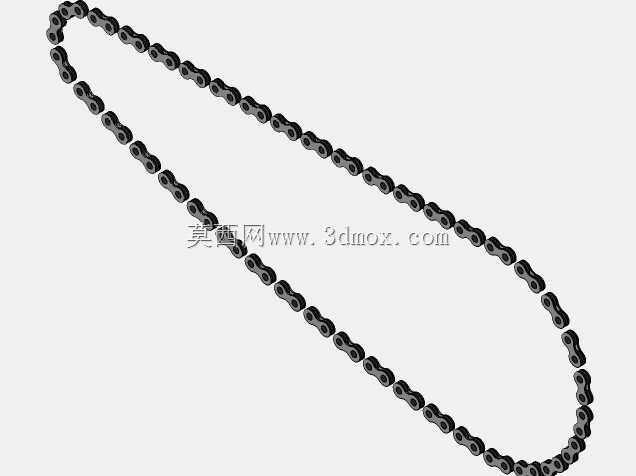

标准单速自行车传动滚子链条结构

　　日常通勤、运动骑行场景下的自行车传动系统中，链条是连接脚踏曲柄牙盘与后轮飞轮的核心动力传递构件，其结构合理性直接决定骑行过程的动力损耗、传动平顺性与整车使用寿命。区别于同步带、传动轴等其他传动形式，滚子链结构可适配多档位变速系统的齿比切换需求，在颠簸、泥水等复杂户外骑行环境下仍能保持稳定的动力输出，是民用、运动类自行车应用最广泛的传动结构。

　　从实际功能特性来看，该链条采用标准短节距滚子链结构，由外链板、内链板、销轴、套筒、滚子五个核心零件依次铰接组成：外链板与销轴过盈压装形成固定外链节，内链板与套筒过盈压装形成固定内链节，套筒与销轴间为间隙配合实现相邻链节的灵活转动，滚子空套在套筒外径上，与链轮轮齿啮合时可通过自身滚动降低啮合摩擦阻力，同时减少链轮齿面的磨损量。每一段链节的铰接间隙经过合理设计，既保证链条绕经链轮时可顺畅弯折，又避免间隙过大导致传动过程中出现跳齿、异响问题；链板采用对称8字形外形设计，在保证各截面抗拉强度接近一致的前提下，尽可能降低链节整体重量与运动惯性，减少骑行过程中传动系统的无功损耗。

　　在结构设计思路上，该链条完全匹配自行车链轮的标准齿形参数，节距、滚子外径、内节内宽等核心尺寸均符合自行车传动链的通用规范，可直接适配市面上绝大多数常规规格的自行车牙盘与飞轮，无需额外修改安装接口。设计过程中优先考虑传动效率与疲劳寿命的平衡：链板冲压成型后经过表面硬化处理，提升反复受拉状态下的抗疲劳性能；销轴表面做耐磨处理，降低长期铰接转动过程中的磨损量，避免链条使用过程中出现节距拉长、跳齿脱链的问题；滚子的外圆尺寸与链轮齿槽的圆弧半径精准匹配，啮合过程中滚子可顺利卡入齿槽，动力传递过程中接触应力分布均匀，不会出现局部应力集中导致的零件过早失效。

　　从安装边界与适配尺寸来看，该链条的单节节距为自行车通用标准尺寸，整链可根据不同车型的后轮开档、牙盘飞轮齿数差，通过截链器截取对应长度的链节进行拼接，安装时只需将链条两端通过链销或魔术扣完成铰接，即可套入牙盘与飞轮完成装配。链条的横向宽度适配常规单速或变速系统的链轮间距，不会出现与车架后叉、变速导轮发生运动干涉的问题；链条张紧度调整范围覆盖民用通勤车、山地车、公路车的常规后拨行程范围，安装后只需调整后轮位置或后拨张紧螺丝，即可保证合适的链条下垂量，避免张紧度过大增加传动阻力、加速零件磨损，或是张紧度过小导致骑行颠簸时链条脱落。

　　在实际工程应用中，这类链条除了用于自行车传动系统，同结构的短节距滚子链也可用于低速轻载的小型输送设备、轻工机械的传动机构中，其模块化铰接的结构特性允许链条根据实际传动距离灵活调整长度，维护时仅需更换磨损超限的单个链节即可完成修复，相比整体式传动构件的维护成本更低。针对自行车使用场景的特殊需求，该链条的铰接间隙预留了充足的润滑脂存储空间，日常维护时只需在链节缝隙处注入专用链条润滑油，即可渗入套筒与销轴的配合面形成油膜，大幅降低铰接面的磨损速率，延长链条整体使用寿命；链板表面做防锈处理，可应对雨天骑行、路面泥水飞溅的使用环境，减少锈蚀导致的链节转动卡滞问题。
