吉比R3遥控航模飞机3D打印结构

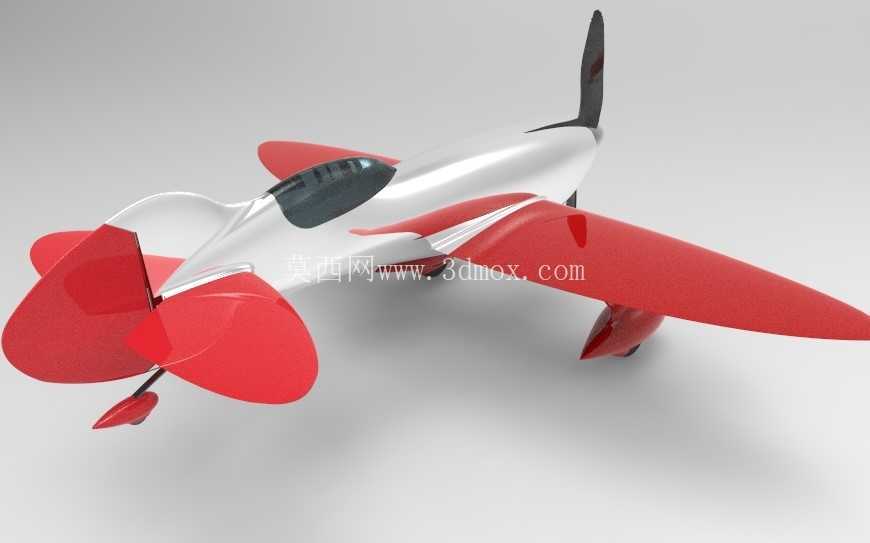

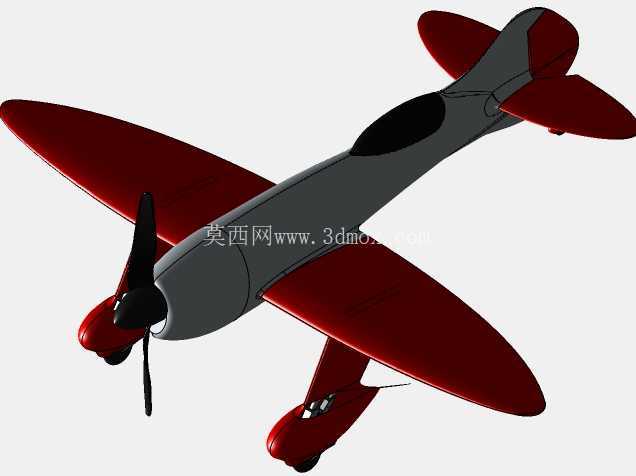

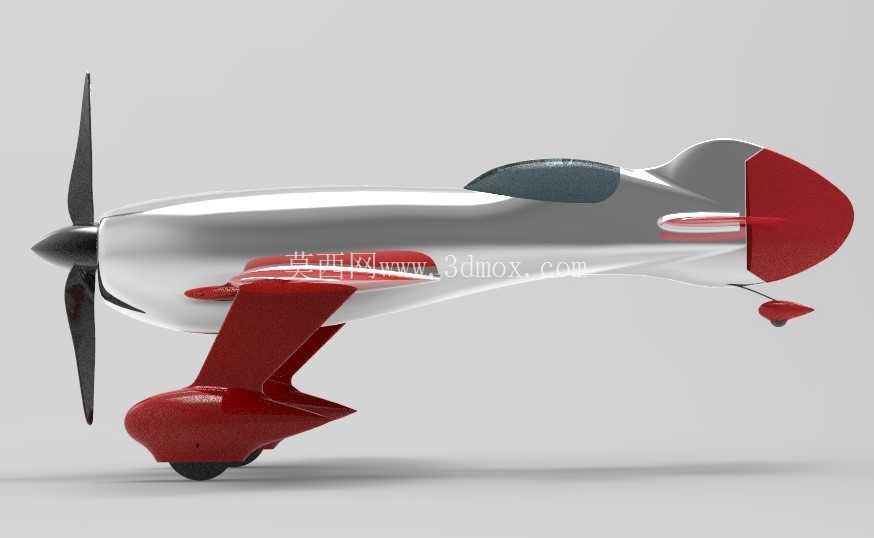

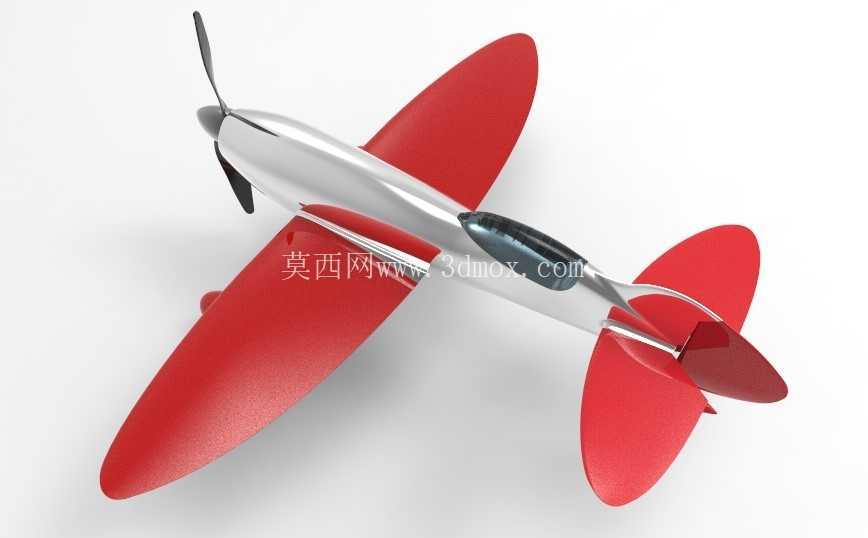

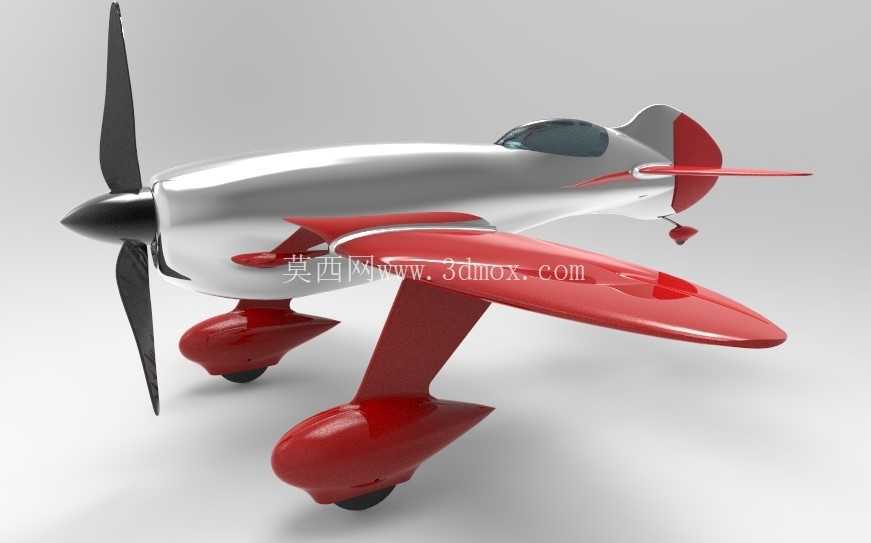

　　这套吉比R3遥控航模围绕小型固定翼飞行平台展开，采用1/3比例进行结构还原，重点服务于航模制作、飞行验证、外观展示以及3D打印装配教学。整机以经典竞赛飞机为参考，机身短粗、机翼展弦比较小、机头整流罩饱满，外形识别度高。建模时没有把作品停留在单一外观曲面，而是将机体拆分为多个可打印、可粘接、可装配的功能部件，使数字模型能够直接进入切片、打印、后处理和总装流程。

　　从实际使用场景看，该类航模适合在开阔场地进行低速固定翼飞行，也可作为展厅陈列、航空主题教具或个人模型收藏。短机身布局使飞机姿态反应较为灵敏，机翼与尾翼的相对位置需要在装配时保持较高同轴度。模型中机身、机翼、水平尾翼、垂直尾翼、起落架连接区和机头动力舱均按独立结构处理，打印时可根据平台尺寸选择摆放方向，减少大件整体打印带来的翘曲和支撑浪费。

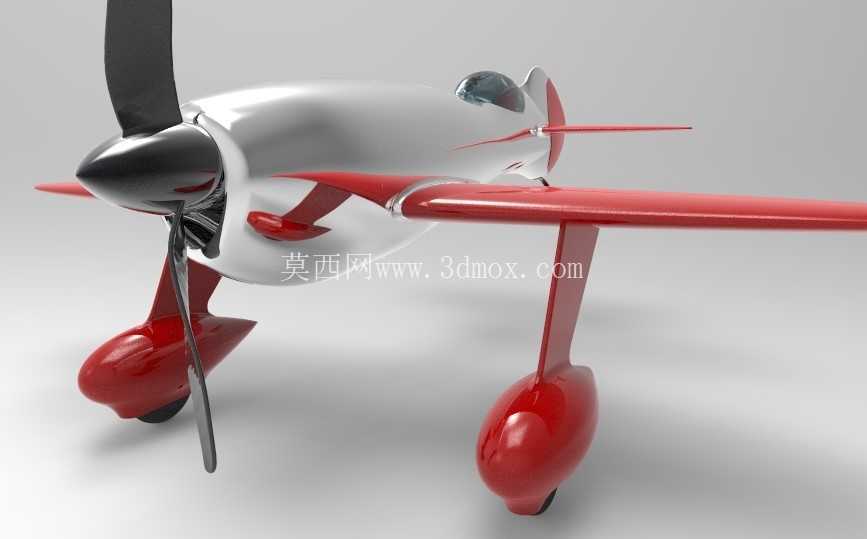

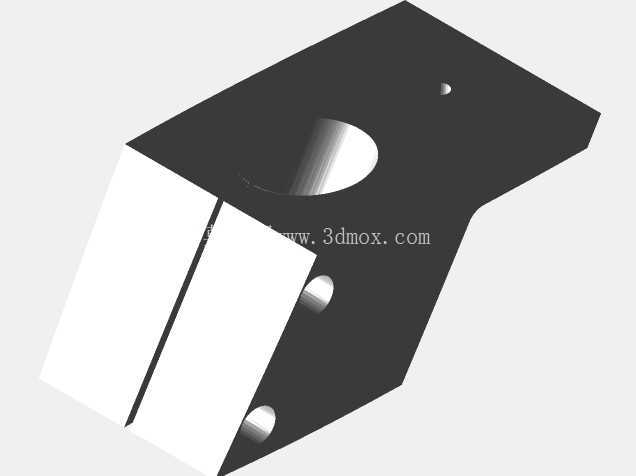

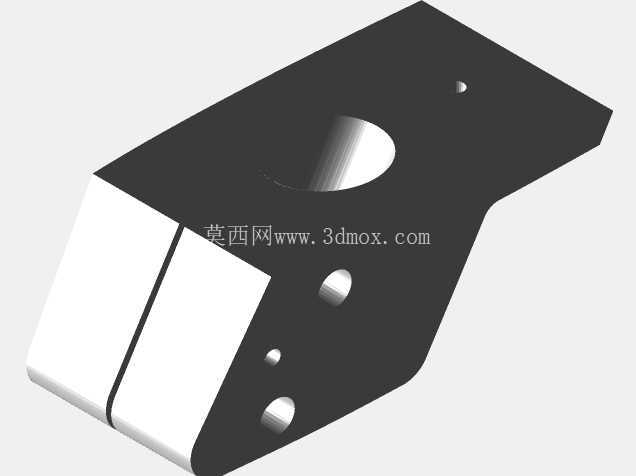

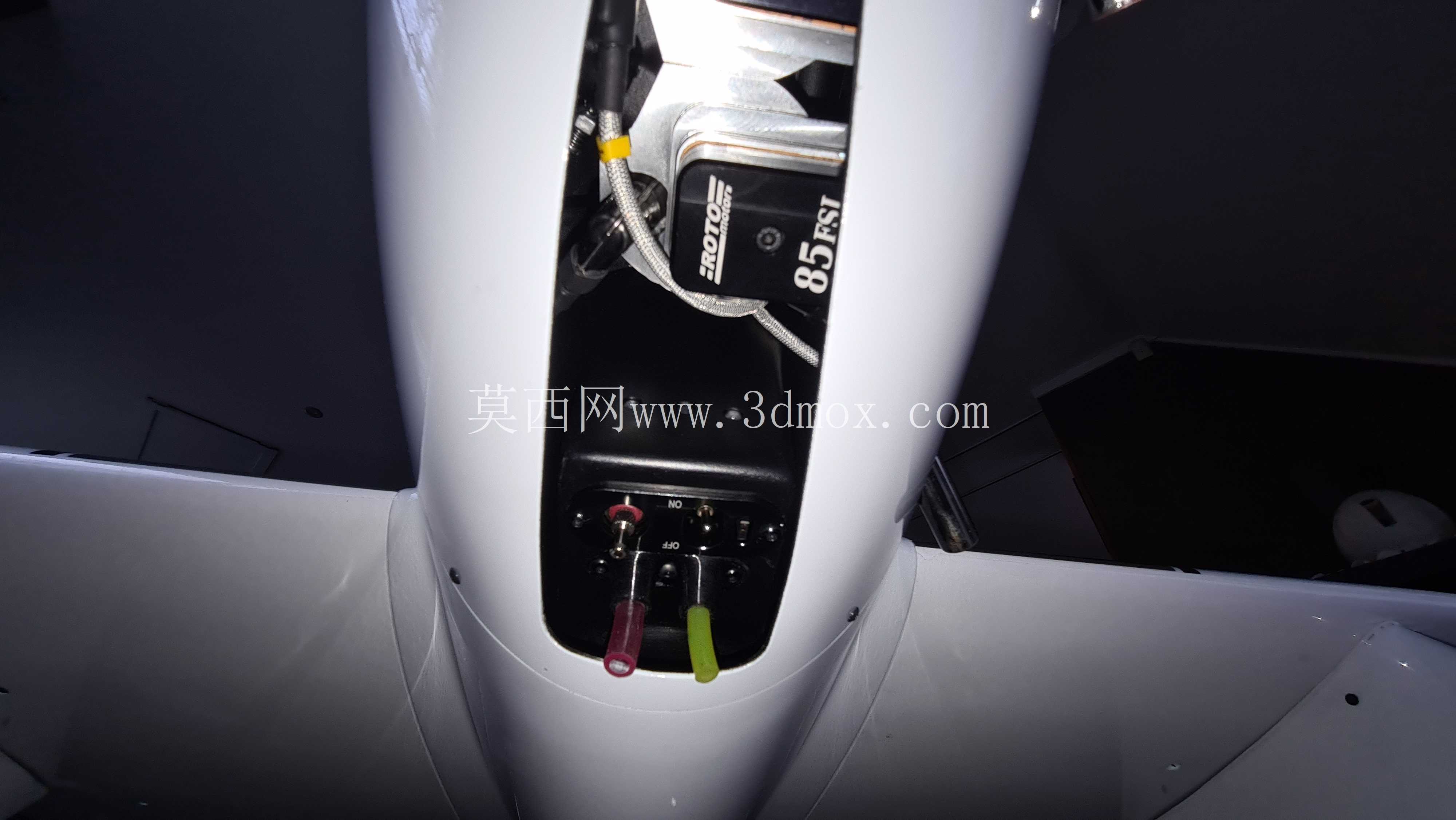

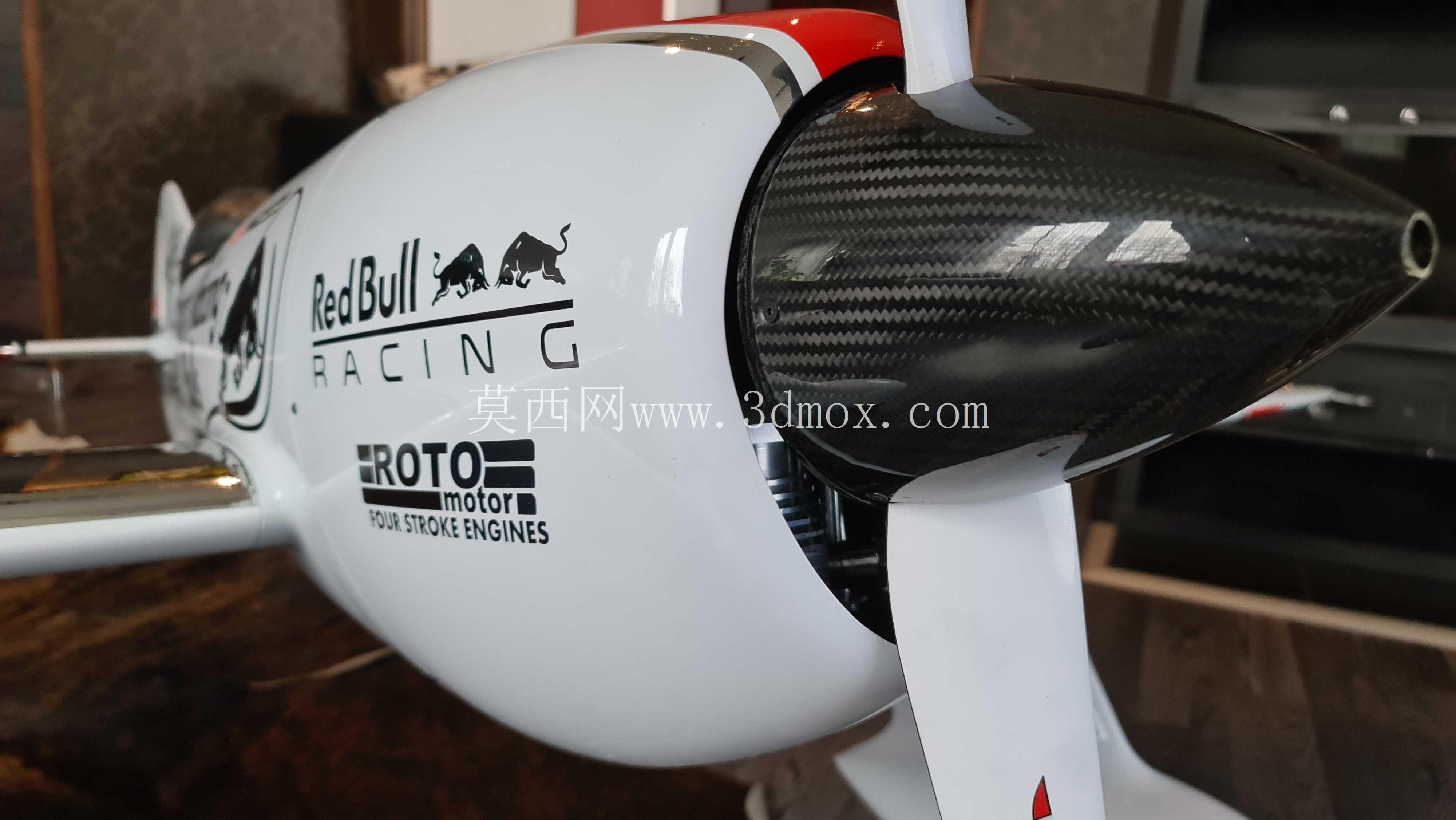

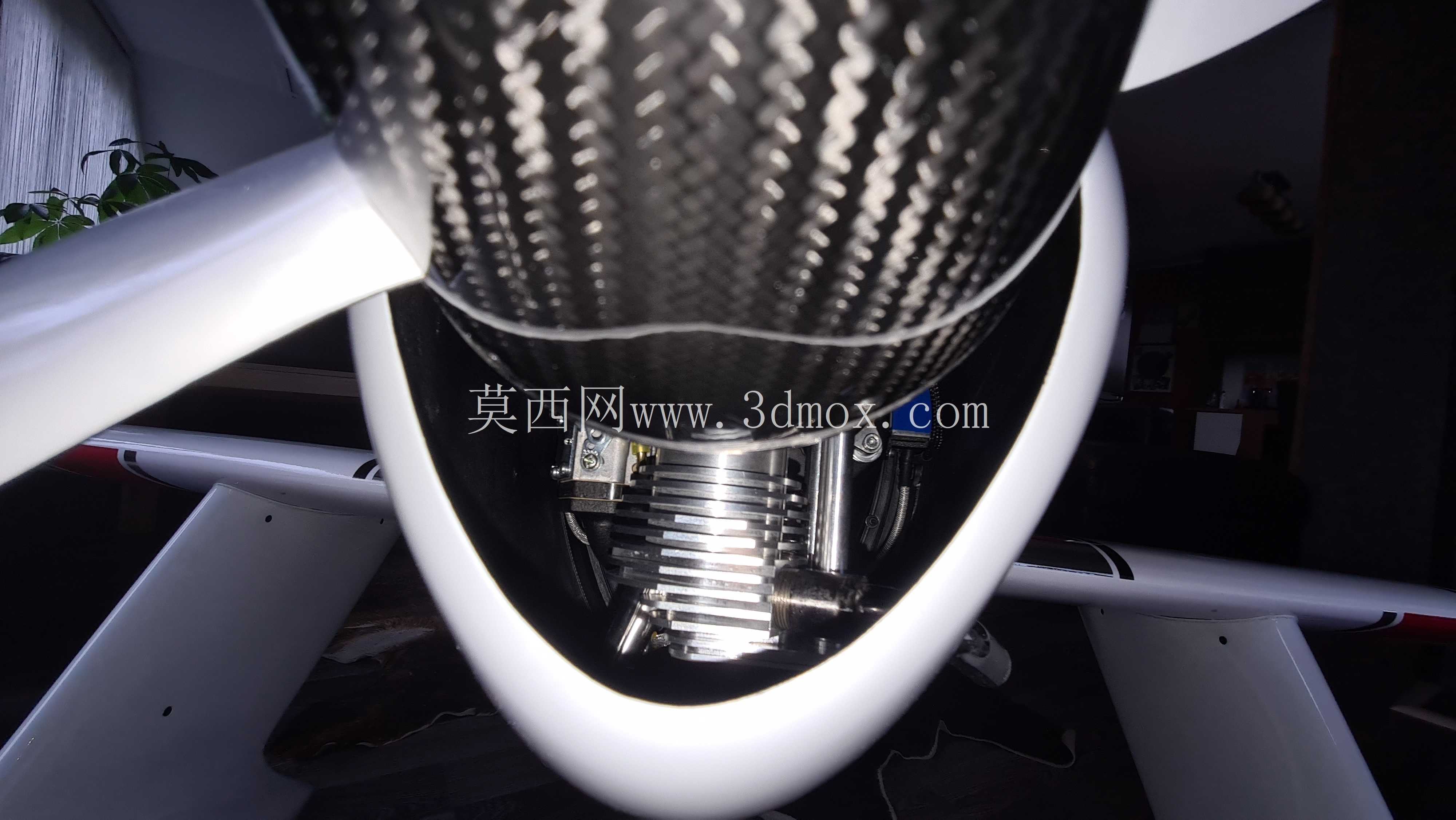

　　结构设计上，机身内部需要预留电机、电调、电池、接收机和舵机拉杆的布置空间。机头区域承担动力安装与整流作用，外形曲面应保证电机座安装面与机身轴线垂直，否则螺旋桨旋转面会产生偏角，增加飞行阻力和振动。机翼是升力产生的核心部件，装配时要控制左右机翼的安装角一致，翼根与机身接合处需要保留足够粘接面积；若采用加强件，可在翼梁方向埋入碳杆或轻木条，以提高抗弯刚度。尾翼部分负责俯仰和航向稳定，水平尾翼与机翼应保持平行，垂直尾翼则需与机身对称面重合，这些边界条件在三维建模阶段就应通过基准面和装配约束明确下来。

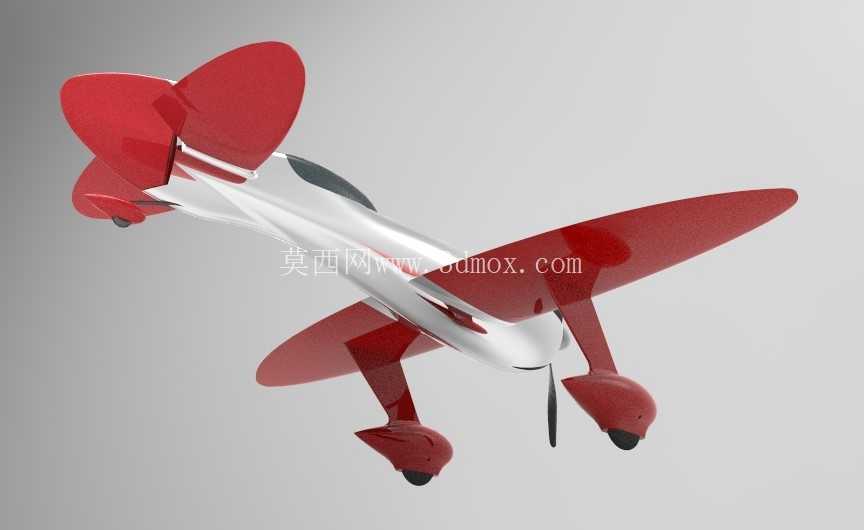

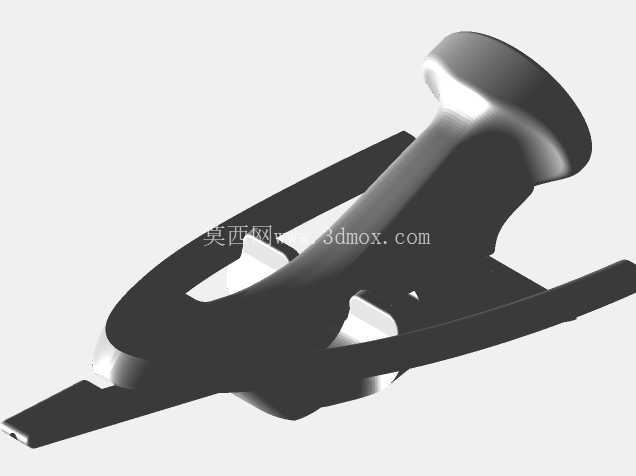

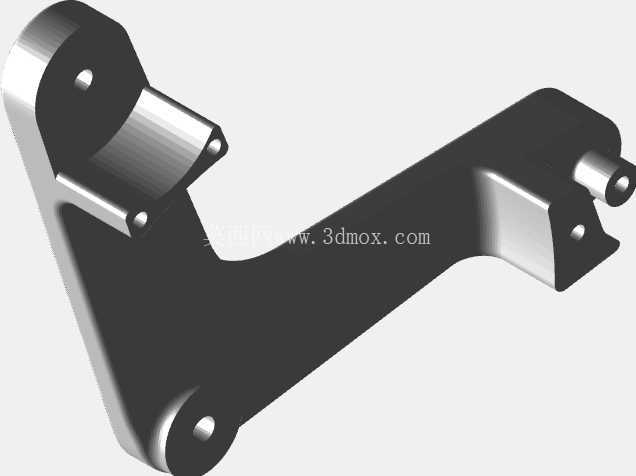

　　起落架与机身下部的连接位置需要承受着陆冲击，设计时不能只按静态外形处理。轮轴、支柱和安装座之间应形成连续传力路径，接地瞬间的载荷通过支柱传递到机身加强框，再分散到侧壁和翼根区域。若打印材料为PLA，接头处宜增加壁厚、圆角和局部填充密度；若用于频繁飞行，可在受力部位更换PETG、尼龙或加入金属衬套。机轮位置还需考虑地面滑跑方向稳定性，主轮距不宜过窄，尾轮或尾橇与方向舵的联动空间也要在机身尾部提前留出。

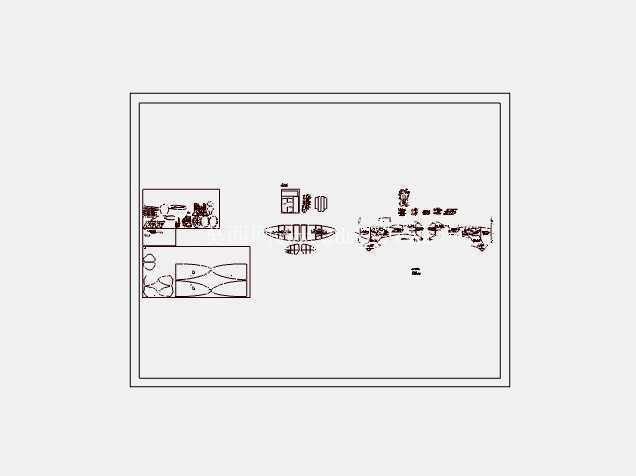

　　外形尺寸方面，1/3比例使整机不再是微型桌面摆件，打印件展开后对成型平台、工作台和粘接夹具都有一定要求。机翼若分段输出，分段面应避开翼型最大厚度附近的高应力区，并在接口处设计定位止口，使左右翼段能够快速对齐。机身分段则宜沿横向框位切开，这样既便于去除支撑，也能让内部电子设备在合拢前完成安装。机头罩、座舱轮廓和尾椎等外观件可采用较薄层厚获得顺滑表面，承力框、电机座和起落架座则应优先保证壁厚和填充强度。

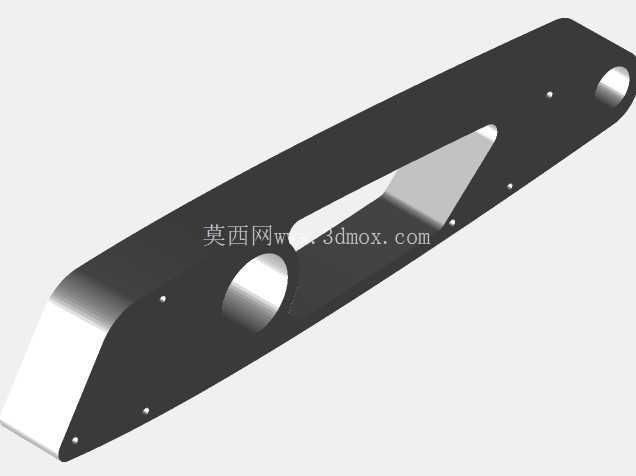

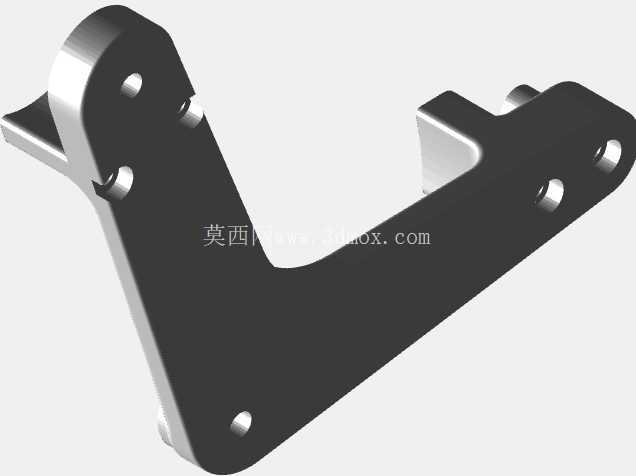

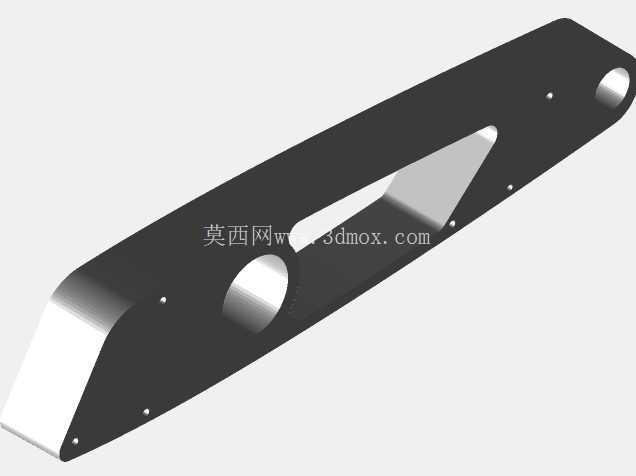

　　建模过程中需要持续检查装配干涉。电池仓开口、舵机线槽、拉杆穿过孔和检修口不能在外观完成后才临时开孔，否则容易削弱结构或造成线路弯折。机身隔框可按翼台、尾翼固定点、起落架固定点和重心区域布置，使外部曲面与内部承力骨架对应起来。重心位置通常落在机翼平均气动弦长附近，电池摆放位置应留有前后调整余量，以便试飞时通过移动电池修正俯仰稳定性。

　　对于三维建模人员而言，这类作品的价值在于把曲面造型、机构布置和增材制造工艺连接在一起。翼型曲线不能只追求视觉弧度，还要兼顾打印后的翼面平整度；机身分段不能只考虑切片方便，还要考虑胶水固化后的接缝强度；舵面、铰链和拉杆通道则要在数字装配中模拟运动范围，避免打舵后出现卡滞。通过这些结构细节，模型既能呈现吉比R3飞机紧凑而富有力量感的外观，也能具备遥控航模从制作、调试到飞行的完整工程基础。
