大翼展油动遥控航模飞机结构设计

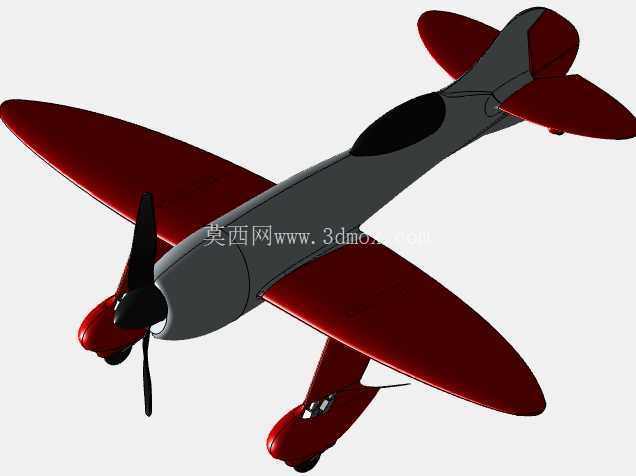

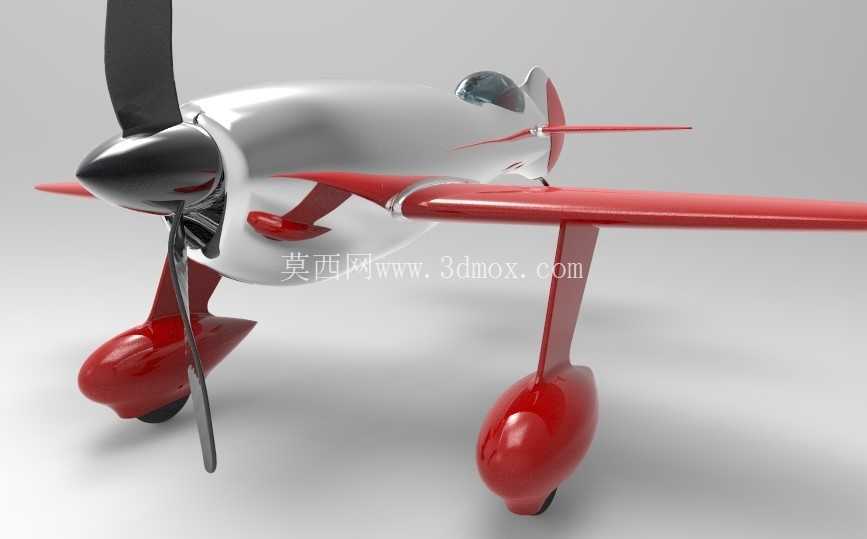

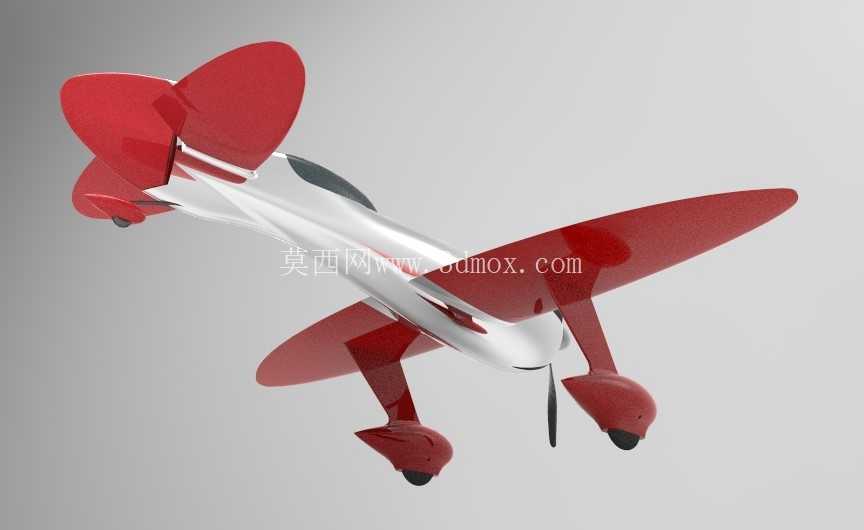

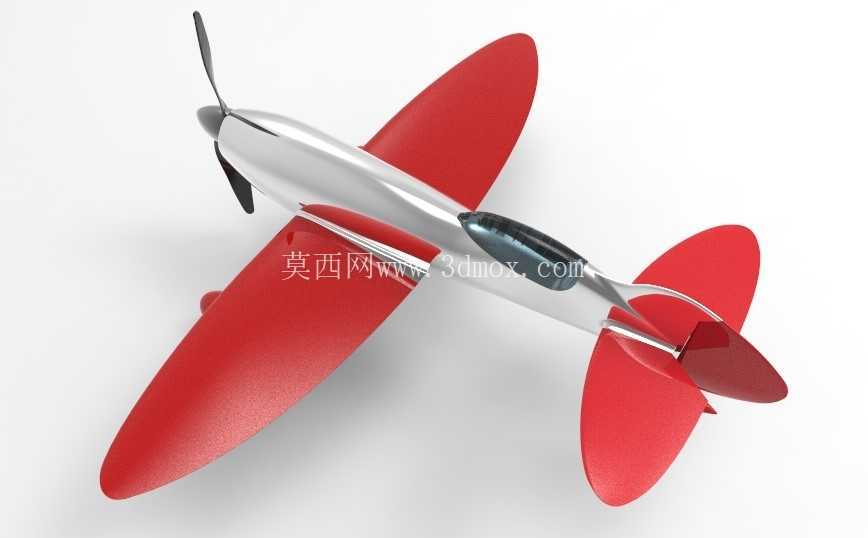

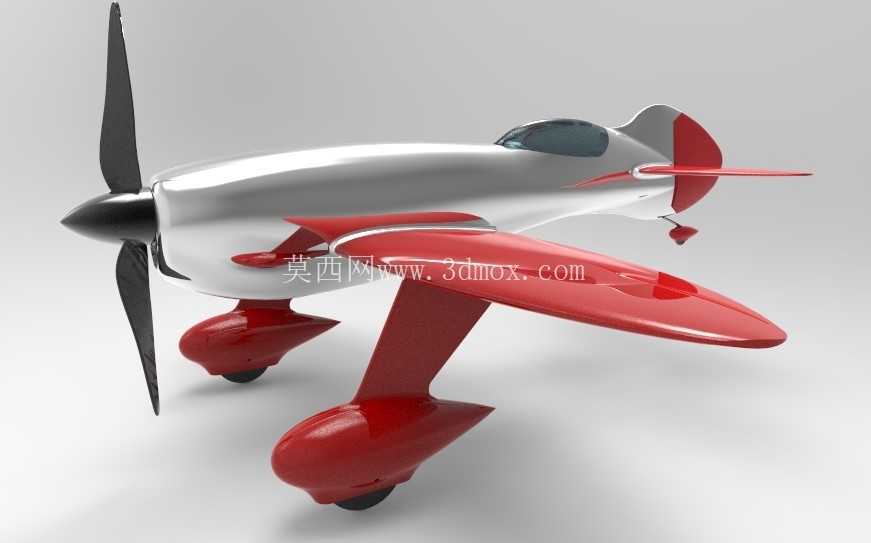

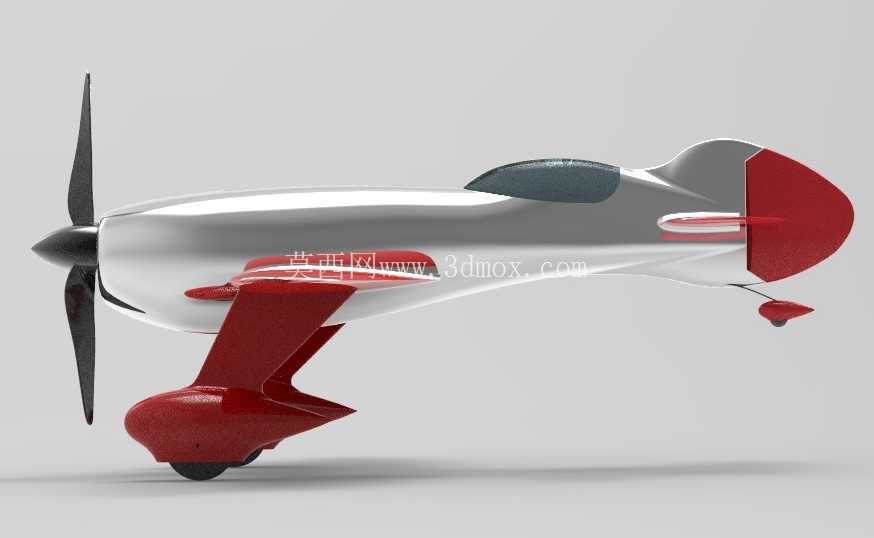

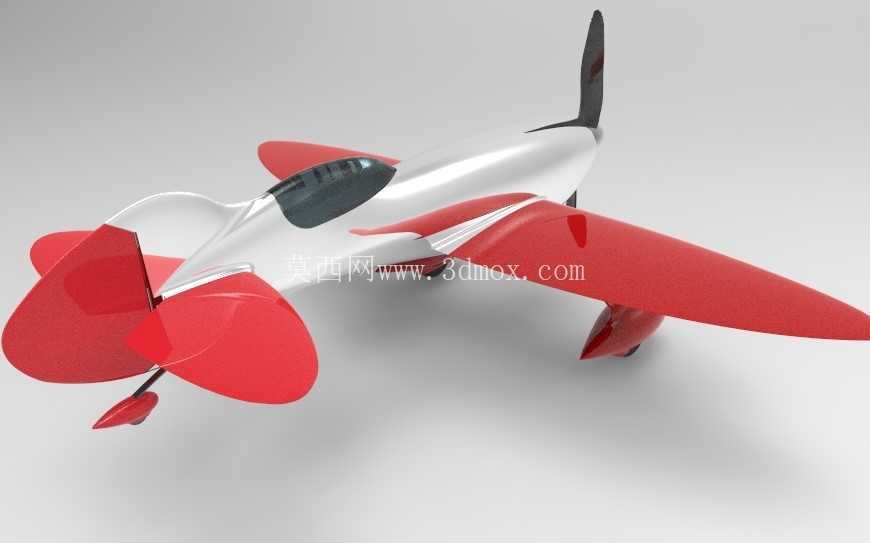

　　这套大尺寸固定翼遥控航模的三维结构，面向户外航模飞行、航空模型教学验证以及轻型飞行器结构试制场景，整机围绕大载荷油动动力平台展开设计，没有沿用小型电动航模的轻量化薄壁思路，而是把翼面承载、发动机振动隔离、机身拆装运输和现场快速检修放在同一套结构逻辑里处理。翼展达到2.2米量级，空机重量约13公斤，属于需要认真校核起降速度、翼面弯矩和起落架冲击的大型RC平台，建模时不能只按外观曲面拉伸成型，必须把翼梁、翼肋、蒙皮支撑、机身隔框和动力安装座的受力路径分开表达。

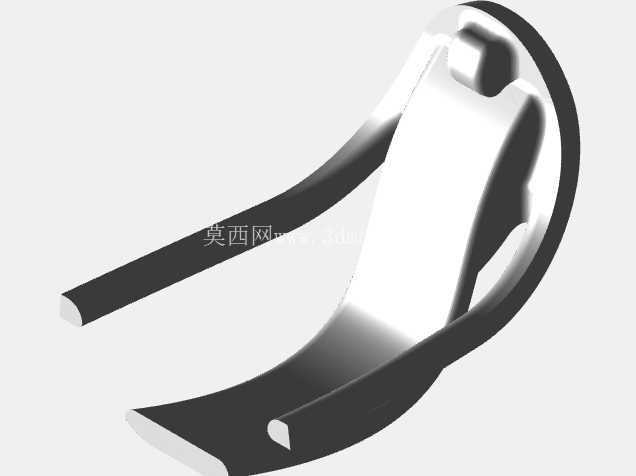

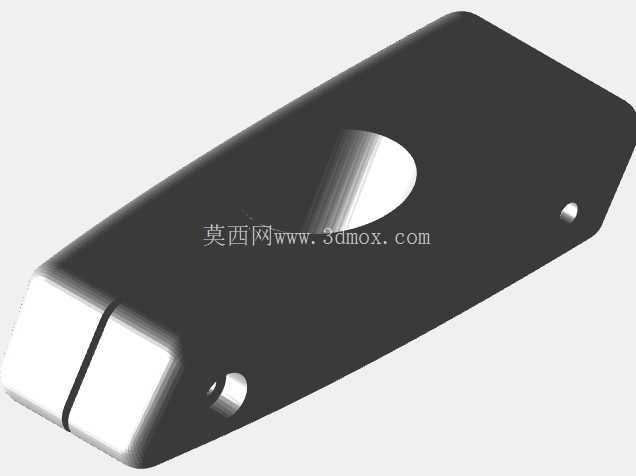

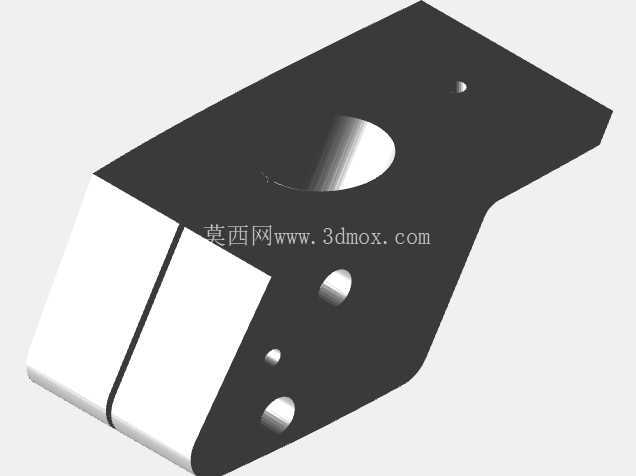

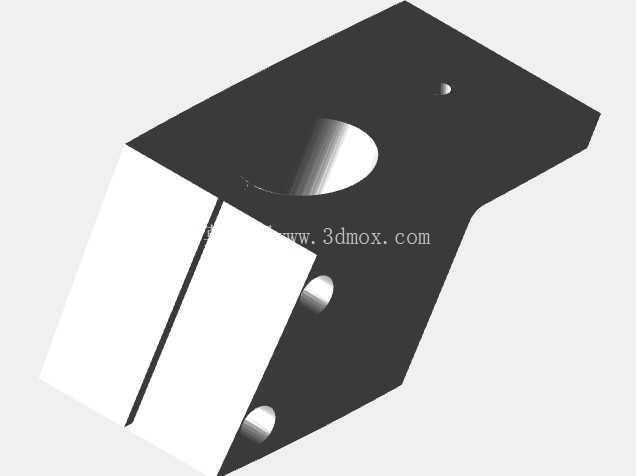

　　机翼部分采用玻璃纤维与碳纤维复合承载思路，主翼梁承担飞行中的大部分弯曲载荷，翼肋按翼型站位分布，既维持翼面外形，也为蒙皮和局部加强件提供连接边界。3D打印件主要用于复杂小批量结构，例如翼身对接座、设备舱支架、舵面摇臂安装位和整流过渡段；层压成型区域则负责大面积承力蒙皮与梁体，避免单纯打印件在长期振动下出现层间疲劳。翼身连接位置需要预留足够的螺栓拆装空间，因为2.2米翼展无法整体运输，模型中应明确左右机翼对接面、销钉定位方向、紧固件操作间隙以及机翼与机身的同轴度约束。

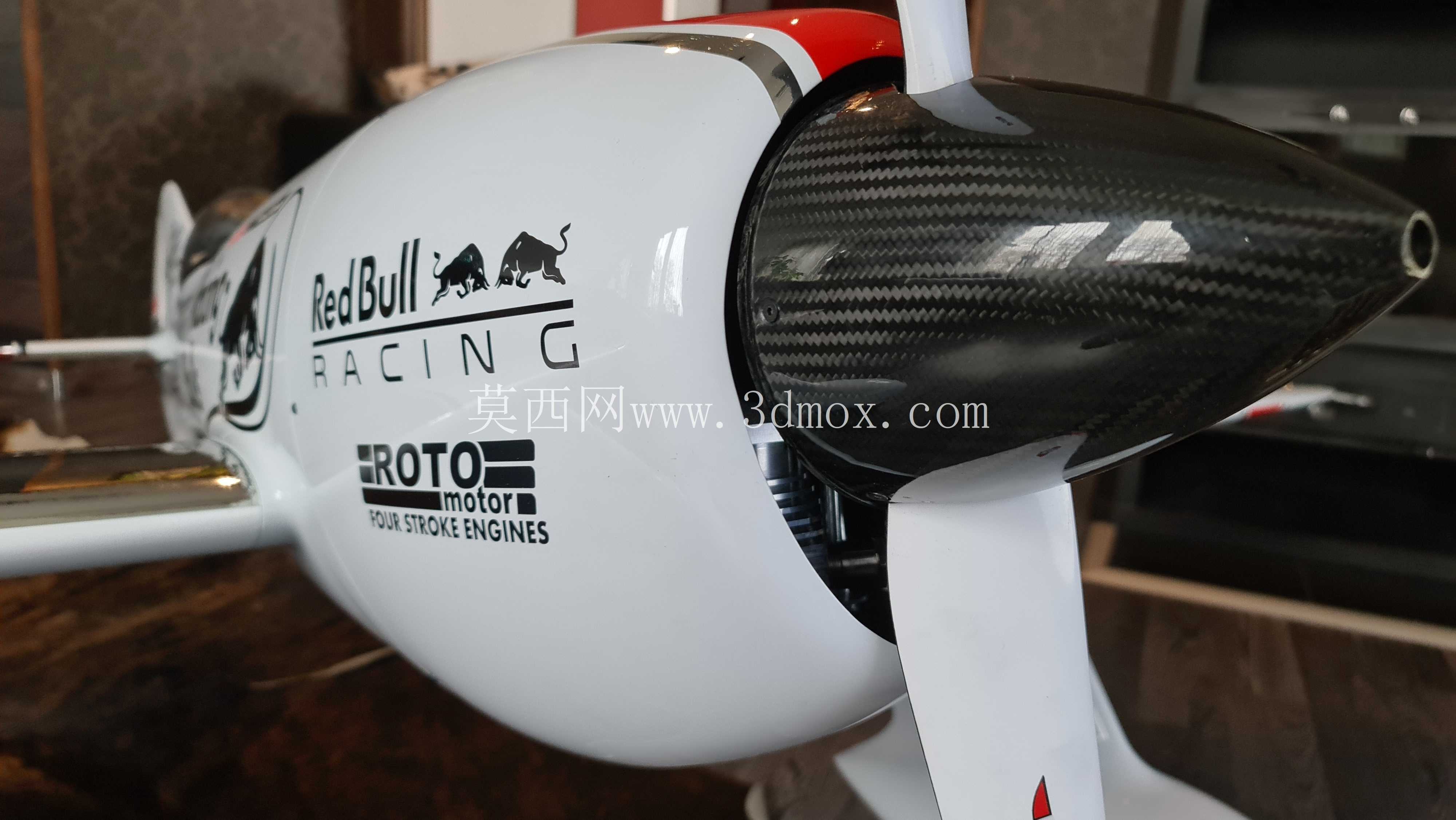

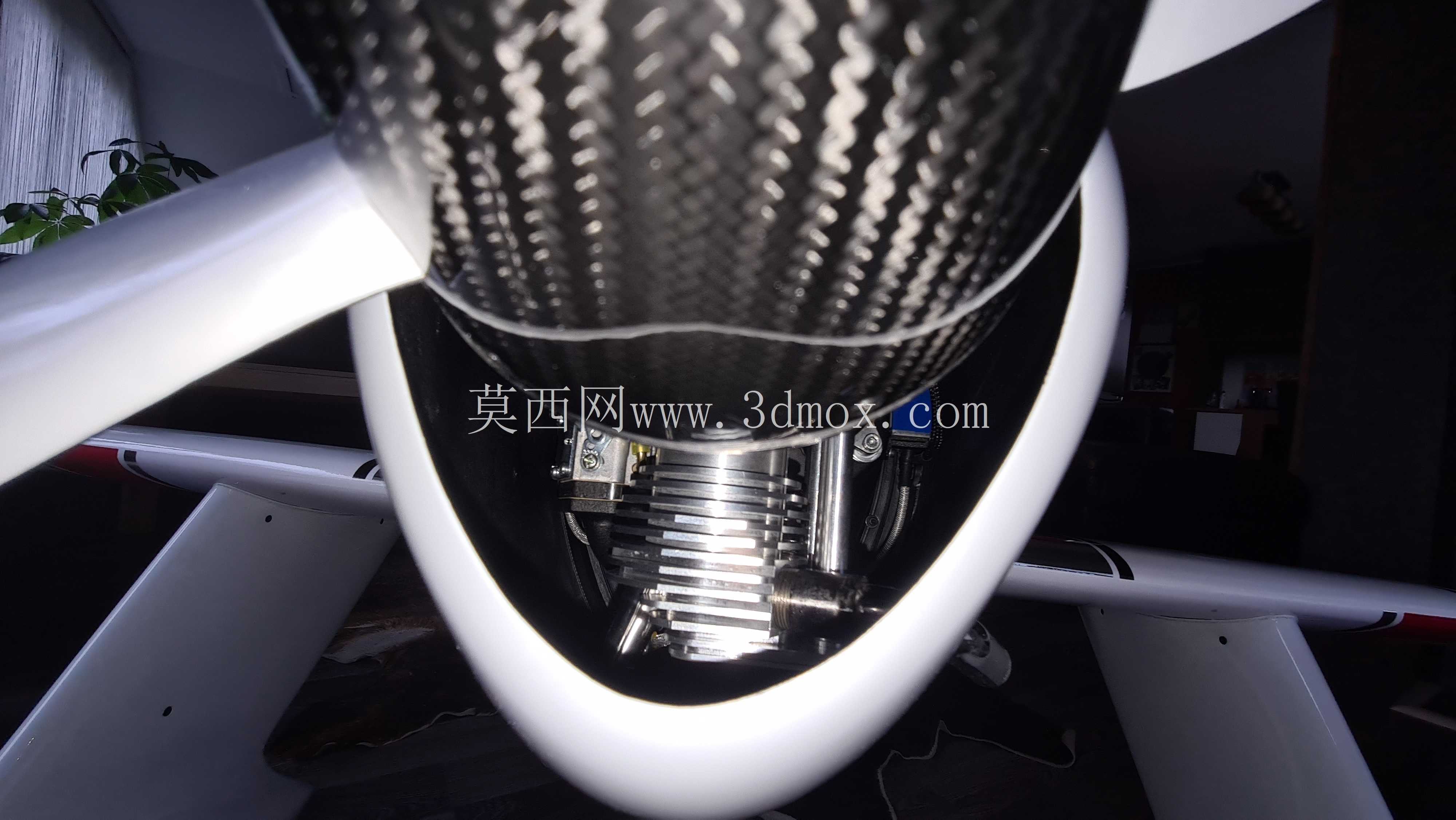

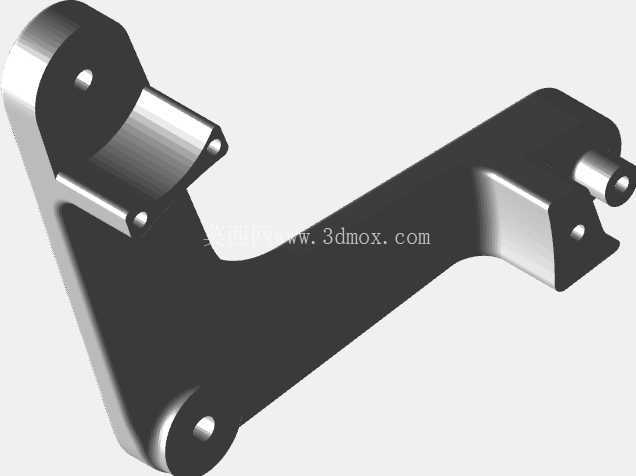

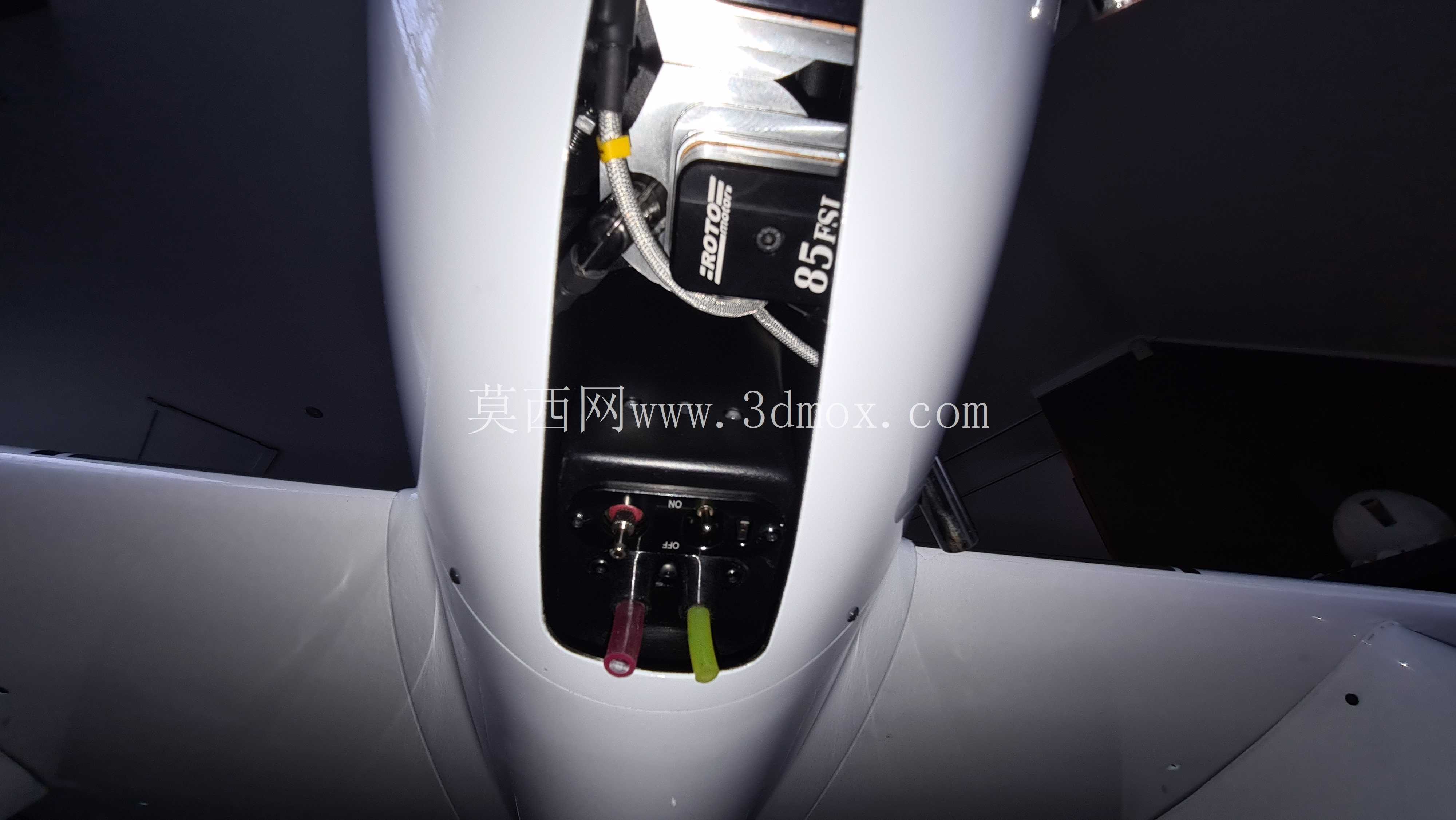

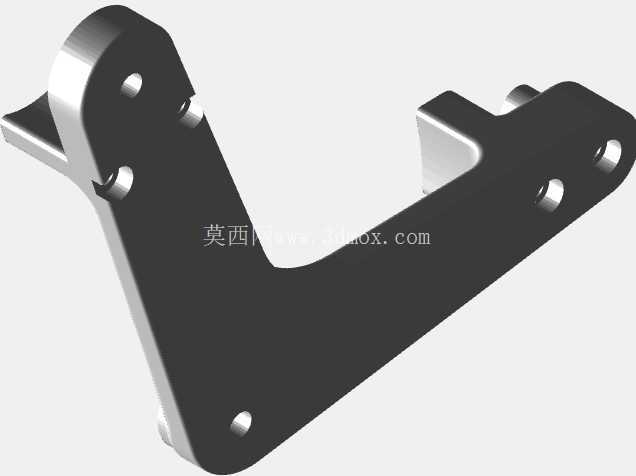

　　动力舱围绕85cc排量汽油发动机布置，这类发动机的扭矩、振动和发热量都明显高于小型电动动力组，因此防火墙不能按装饰件处理。发动机安装座需要形成独立的刚性承载框，通过机身前部隔框把拉力传递到主梁和侧板，螺栓孔周边要留出加强区域，油路、油门舵机、熄火开关和排气通道也要在三维结构中保留实际位置。螺旋桨旋转包络与机头整流罩之间必须保持安全间隙，整流罩不能只追求外形贴合，还要考虑发动机散热、启动器操作以及日常拆火花塞的维护空间。油箱区域靠近重心布置，油管走向避免与高温排气件干涉，油量变化对全机重心的影响也应在布局阶段一并评估。

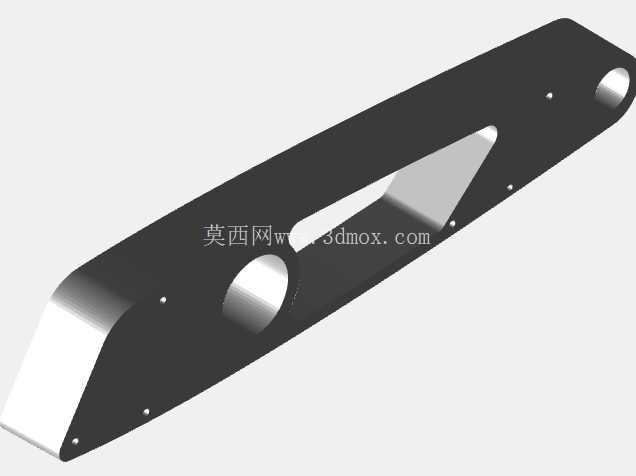

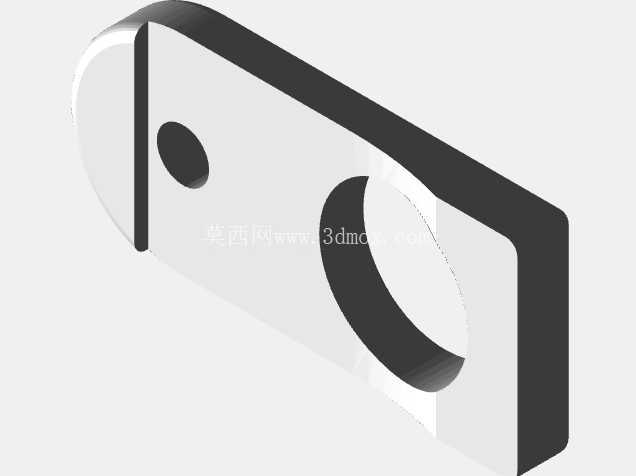

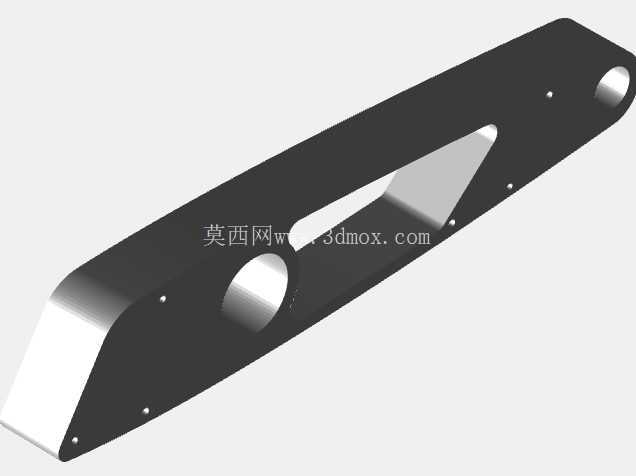

　　机身内部按功能划分为动力舱、燃油舱、接收机与电池舱、舵机舱和尾翼连接段。大型油动航模在飞行中舵面载荷较大，升降舵、方向舵和副翼舵机的安装底座不能依赖薄蒙皮固定，应直接连接到隔框或纵向加强梁上。摇臂、拉杆和舵角的运动关系需要在装配模型里检查极限转角，防止舵面打到最大行程时拉杆与机身开孔干涉。尾翼段虽然距离重心较远，但对重量敏感，建模时应在保证尾轮冲击和舵面颤振约束的前提下控制尾部质量，避免整机重心过度后移。

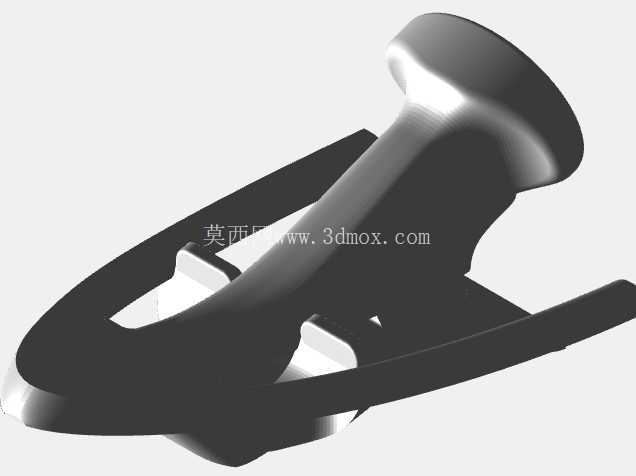

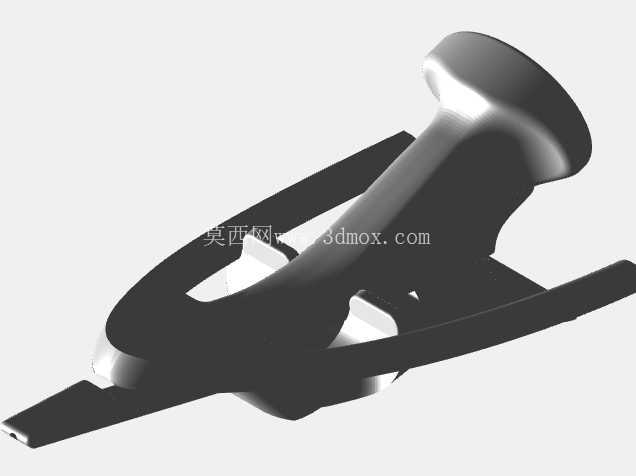

　　起落架与起降边界是这类大翼展平台容易被忽视的部分。13公斤级飞机着陆瞬间，主起落架会把垂向冲击传至机身下部框板，轮架固定点需要局部加厚或增加金属嵌件；前轮转向机构要与方向舵操纵逻辑协调，保证地面滑跑时的方向控制。三维设计中应明确轮胎外径、轮距、机头离地角和尾桨或螺旋桨接地间隙，防止大迎角起降时螺旋桨扫地。机翼下方、发动机排气侧和设备舱口盖还要考虑野外跑道的碎石、油污和振动环境，口盖固定方式应便于反复开启，而不是依赖脆弱的小卡扣。

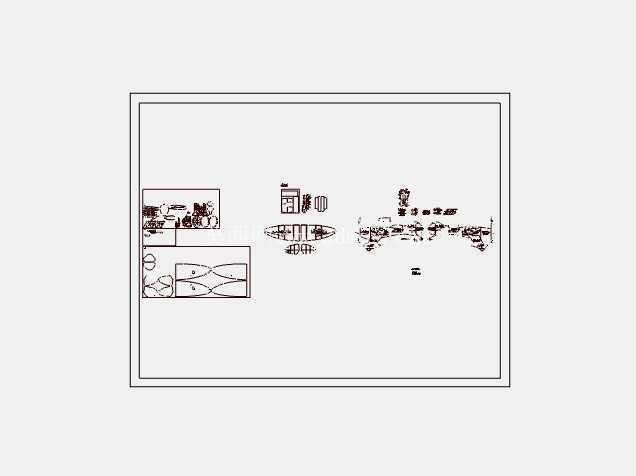

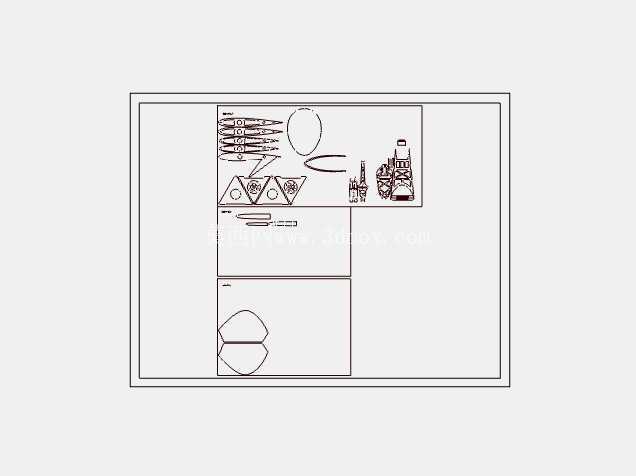

　　从建模表达角度看，这套结构适合按翼面、机身、动力系统、操纵系统和起落架分模块建立装配关系。曲面外形负责气动轮廓，内部骨架负责承载与安装，打印件和复材件的连接边界要单独标注厚度、孔位和贴合面。对于结构设计人员来说，重点不在把飞机外观做得像真，而在于让大翼展带来的弯矩、油动发动机带来的振动、野外拆装带来的公差以及维护操作带来的开口需求，都能在三维模型中找到明确的结构回应。
