这套变距螺旋桨控制机构面向轻型飞行载具的推进系统设计,核心作用是在旋翼运转过程中同步调整多片桨叶的安装角,使推进单元能够在不同飞行速度、载荷状态和动力输出区间下维持较合理的气动效率。与固定桨距方案相比,可调桨距结构不再把工作点锁定在单一工况,而是通过桨毂内部的联动件把桨叶角变化限制在明确的机械边界内,既避免桨距过小导致低速推力不足,也防止桨距过大引起动力过载。

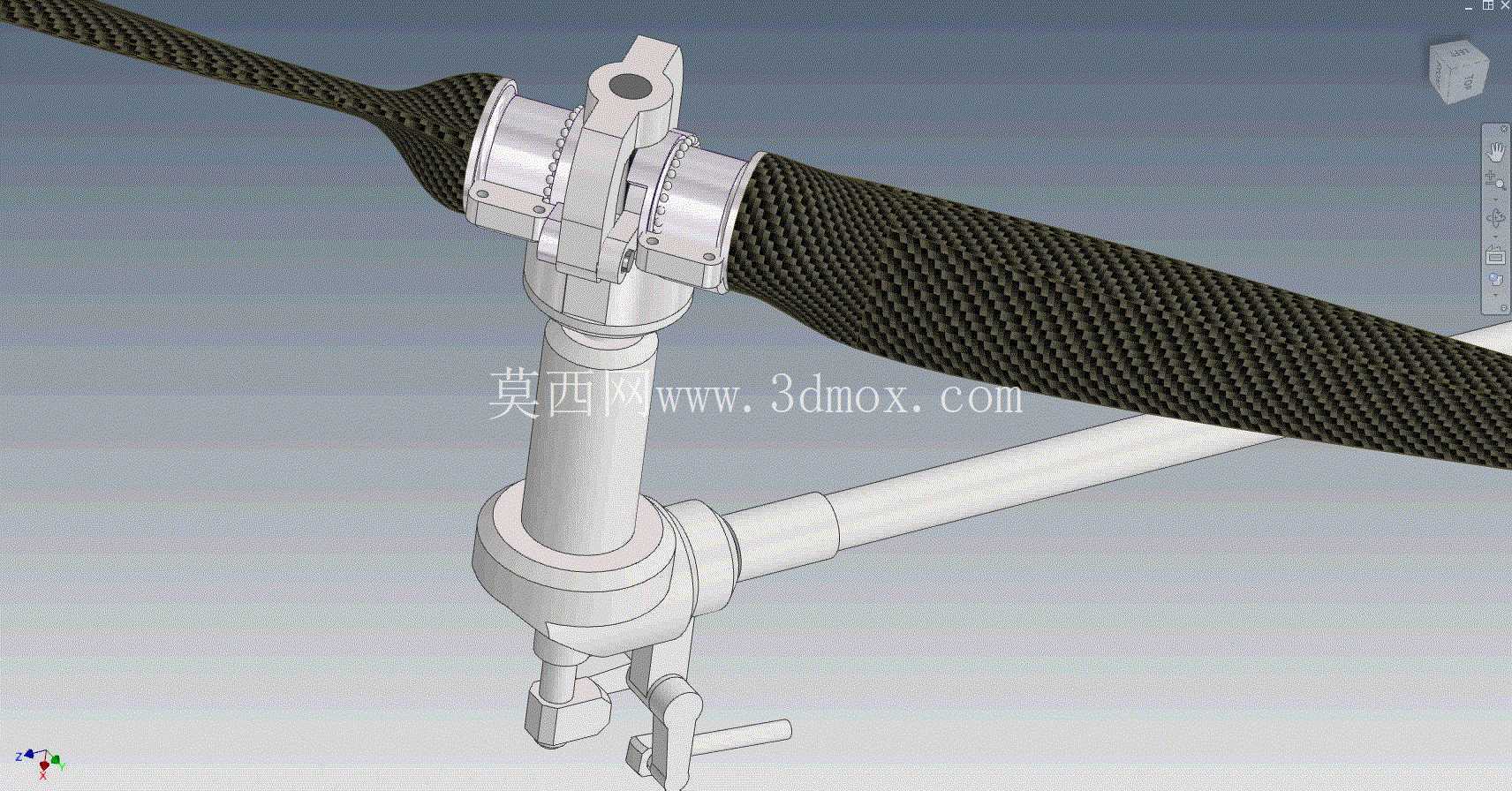

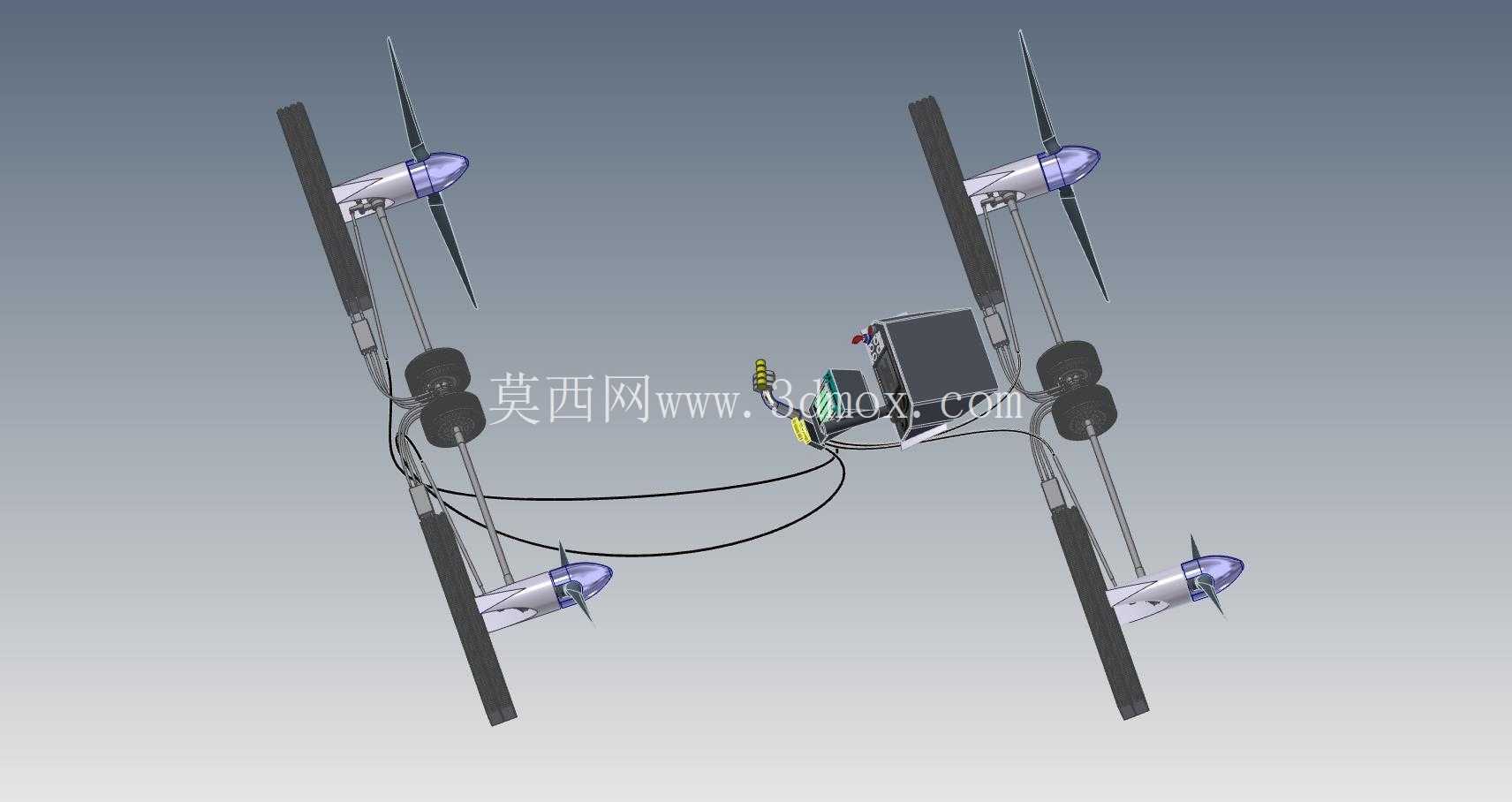

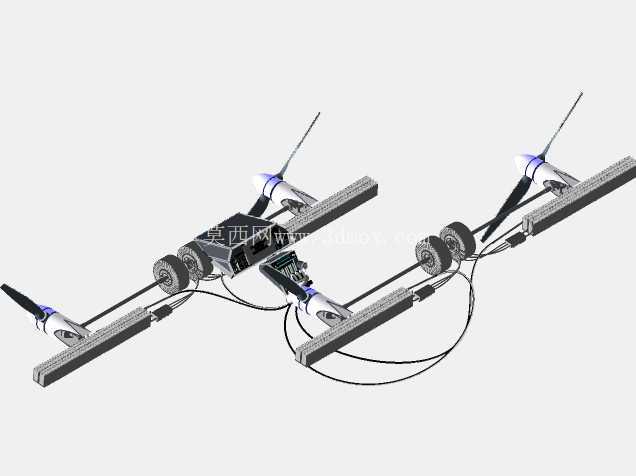

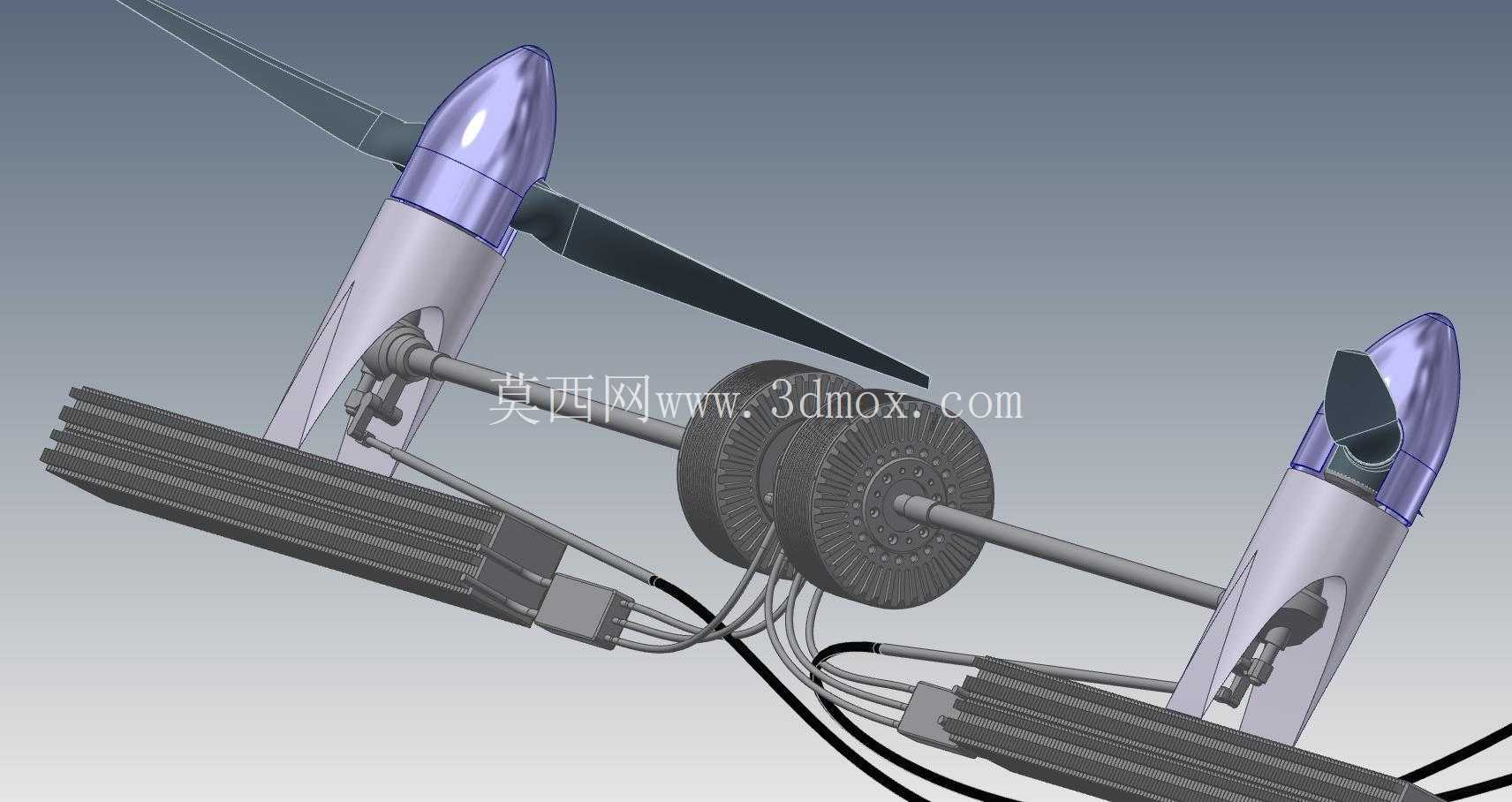

从实际布置看,机构围绕中央桨毂展开,桨叶根部通过夹持与回转结构接入桨毂,外侧桨叶采用大长度柔性翼面形态,根部则保留金属承力件的装配关系。中央轴段承担扭矩传递与定位作用,侧向连杆和下部摇臂组成桨距同步传动路径,当执行端推动摇臂摆动时,连杆带动桨毂内的滑块或回转盘产生轴向位移,再由周向分布的连接件驱动各桨叶绕自身根部轴线转动。该结构的关键不在于单一零件的复杂度,而在于多路运动必须保持一致,任何一片桨叶的相位偏差都会在高速旋转时引入振动和推力不对称。

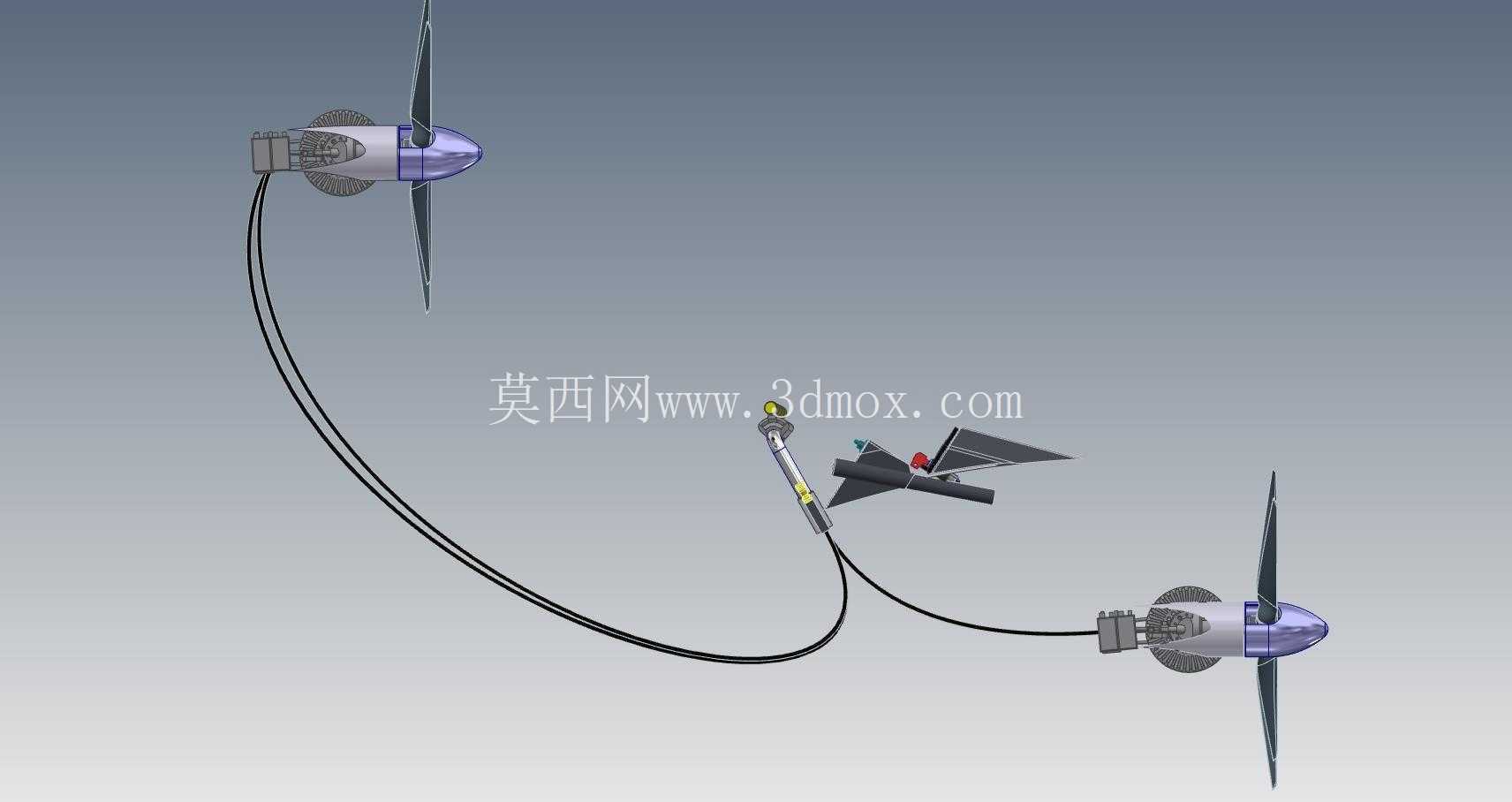

设计思路上,该方案采用四组螺杆式桨距同步控制逻辑,把桨叶角变化范围约束在最小至最大约二十度的区间内。限位位置由机械结构直接确定,而不是完全依赖控制信号判断,这样在调试或异常工况下,机构仍能保证桨距不会越过安全边界。桨毂上部设置铰接与定位接口,可与桨叶装夹座、防松件和整流罩形成完整装配;下部摇臂则预留与执行器或拉杆连接的关节位置,便于在整机推进舱内布置。对于轻型飞行四轮载具、自转旋翼类设备或小型复合翼平台,这种结构能够在起飞、巡航和减速阶段提供不同的推力特性。

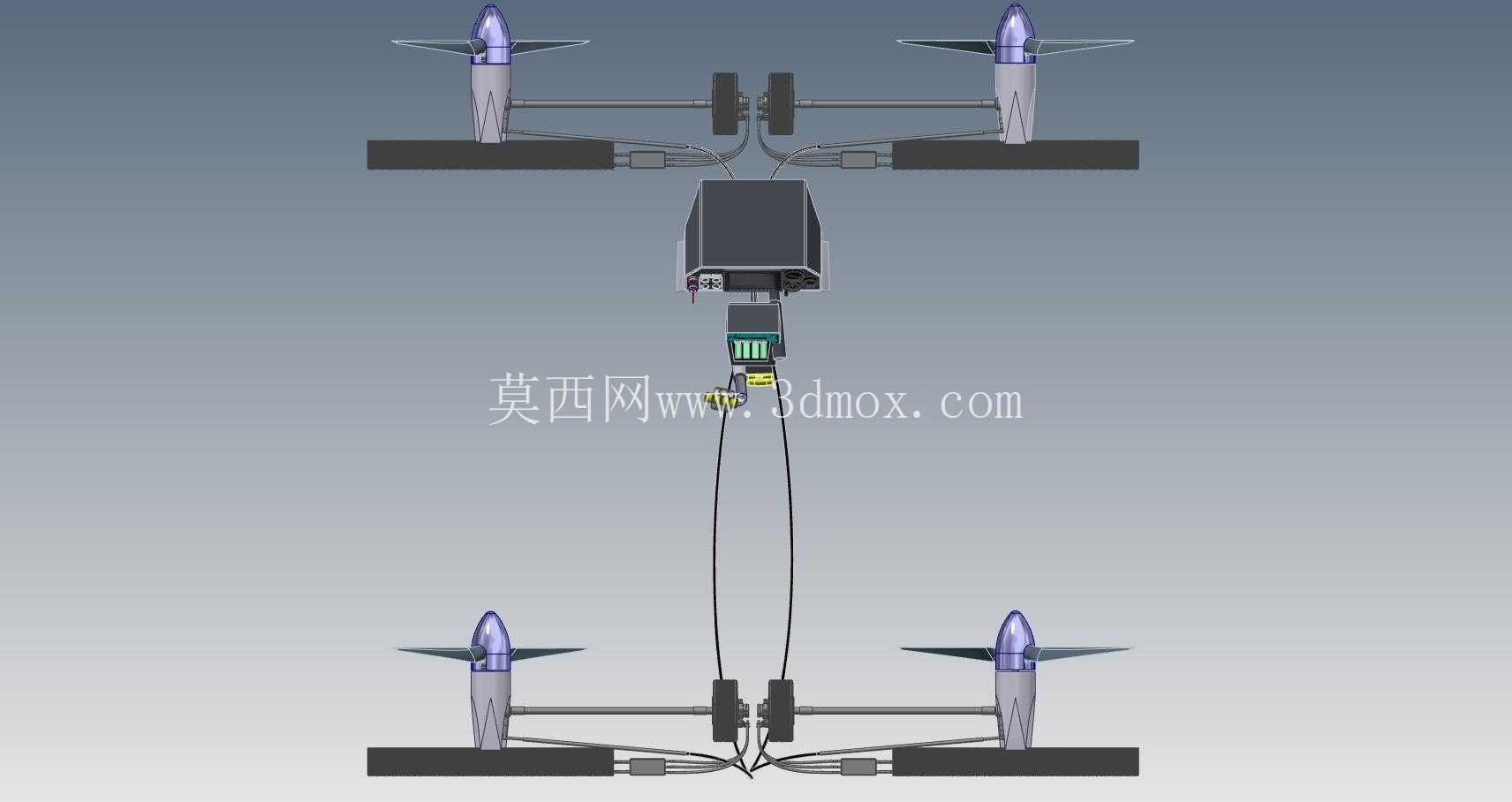

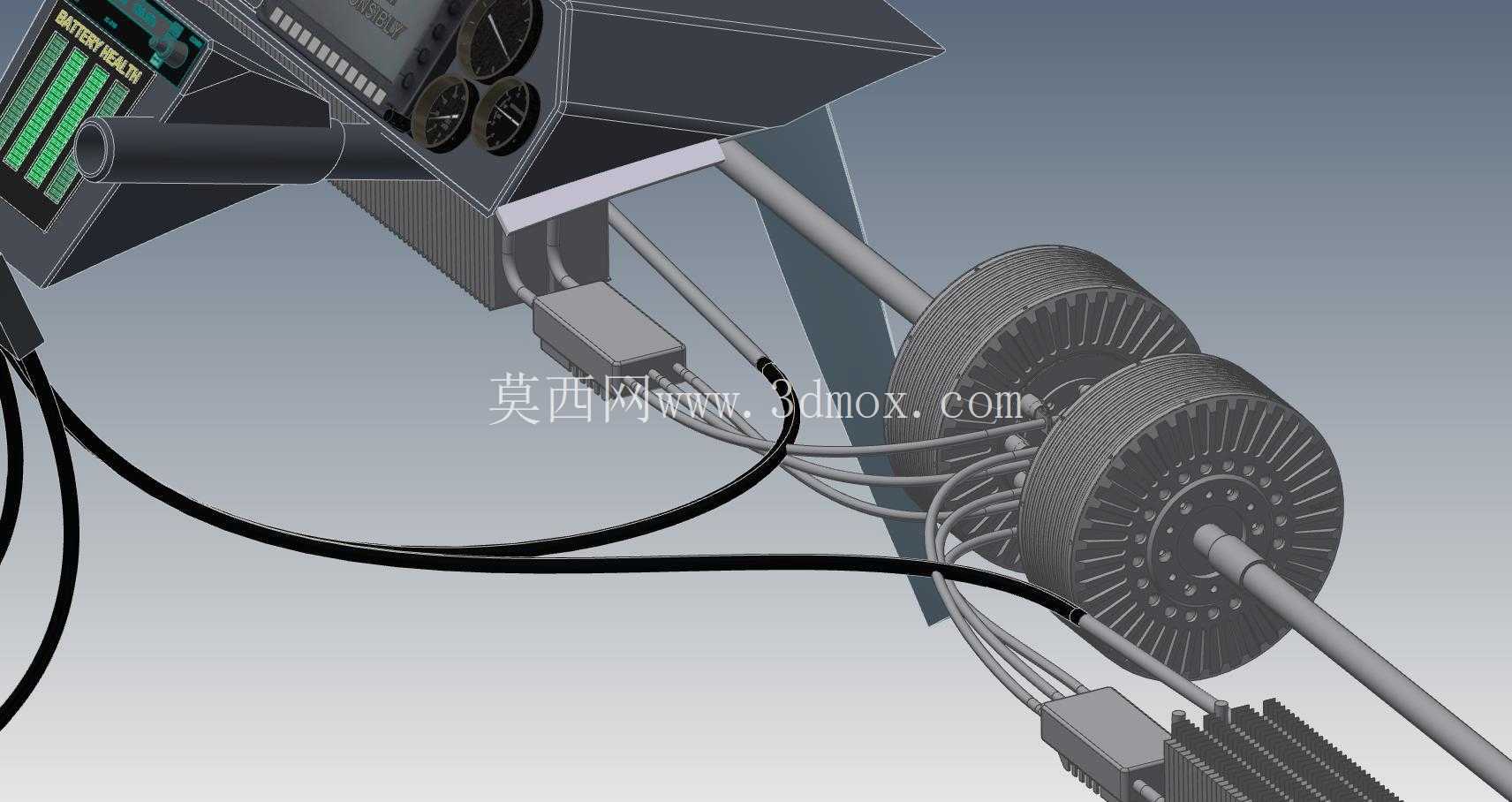

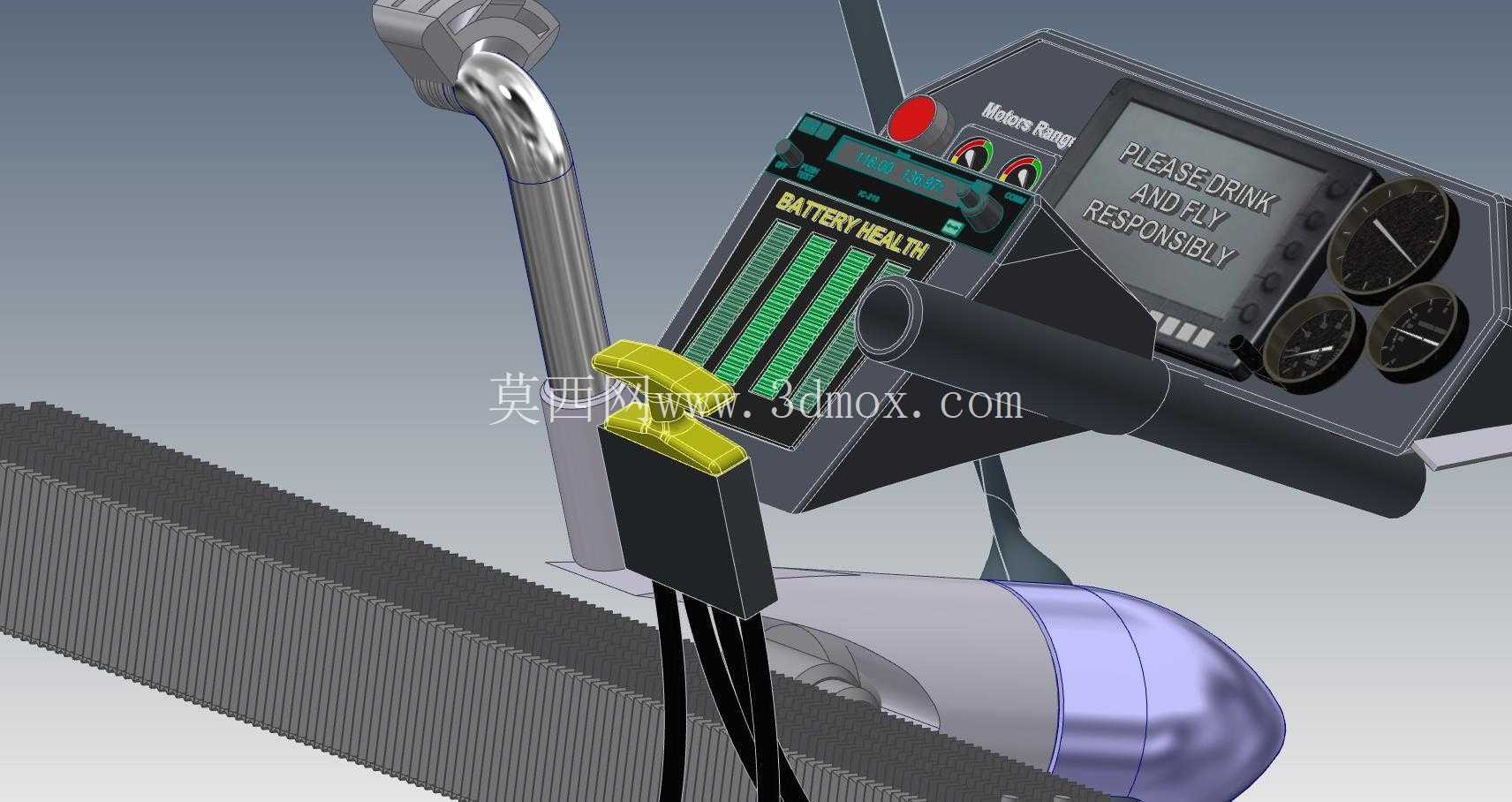

外形与安装边界方面,模型需要重点核对桨叶根部到桨毂中心的回转空间、桨叶变距时与机身支架的干涉范围,以及侧向连杆在极限行程中的摆动包络。中央竖向轴系与横向支撑管之间存在明确的装配关系,支撑管不仅作为机构承载框架,也决定了推进单元在载具上的安装姿态。下部摇臂末端和关节销轴位置应保留拆装空间,桨毂两侧的夹紧件需保证桨叶根部在承受离心力、气动弯矩和交变振动时仍不产生松动。若后续进入工程细化,还需结合轴承选型、衬套耐磨面、锁紧螺母预紧力以及桨叶静动平衡要求,对根部圆角、销轴直径和连杆铰接点进行校核。

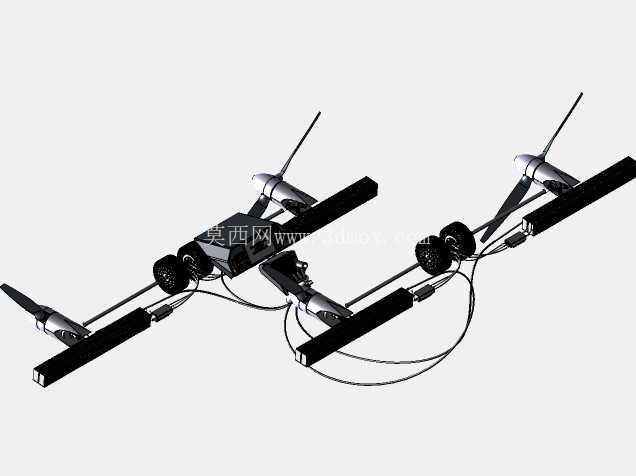

在建模表达上,该结构把桨叶柔性包覆层、金属桨毂、夹紧环、铰接座、同步拉杆和支撑轴系之间的层级关系区分得较清楚,适合用于推进系统原理演示、变距机构运动干涉检查以及轻型飞行载具总体布置讨论。实际选型时,不能只关注桨距角是否可调,还要确认同步机构在极限位置的刚性、铰接点磨损后的补偿方式、桨叶拆装便利性以及旋转件外部防护空间,这些因素直接决定机构在真实飞行平台上的可靠性和维护性。
