阿丽亚娜五型运载火箭缩比展示结构

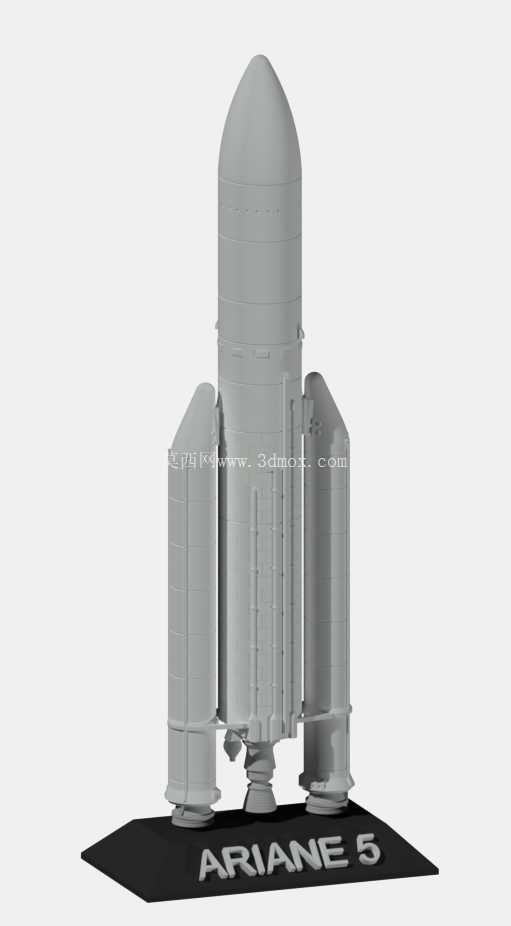

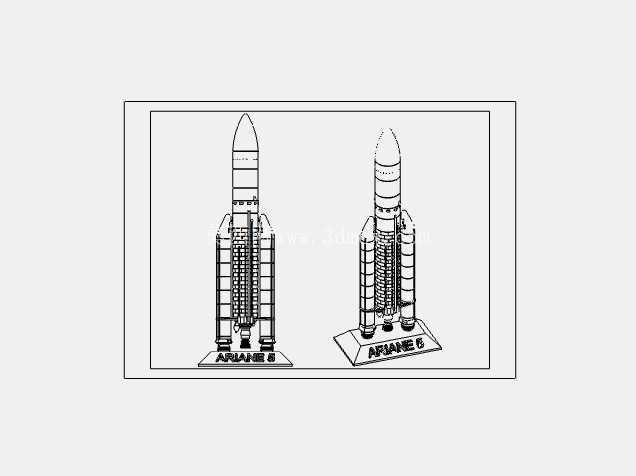

　　该三维结构围绕阿丽亚娜五型大型运载火箭的外形与主要承力布局展开，主体采用芯级居中、两枚固体助推器对称捆绑的典型构型。芯级上部为大长细比整流罩，罩体轮廓从顶端钝圆头锥平滑过渡至圆柱段，用于容纳有效载荷并在大气层飞行阶段降低气动阻力；芯级中下段布置主推进相关结构，外部以环向加强框和纵向桁条表现舱段连接关系，底部保留发动机喷管与机架安装区域的轮廓。两枚助推器分别贴附于芯级两侧，外形为细长圆柱加局部收敛段，下端设置独立喷管，上部与芯级通过捆绑连接结构形成传力路径。底座采用平板展示形式，表面设置醒目的型号标识，可将整枚火箭竖直固定，便于教学、展陈和结构评审时观察总体布局。

　　从工程应用角度看，这类火箭缩比结构主要服务于航天科普展示、总体构型讲解、发射场流程推演以及航天器搭载空间认知。展示场景中，它能够直观呈现重型运载火箭“芯级加助推器”的组合方式，使观看者理解起飞阶段多台发动机共同提供推力、助推器分离后芯级继续飞行的基本逻辑。对于结构设计人员，模型可用于检查外部轮廓协调性，包括整流罩与芯级直径过渡、助推器捆绑高度、喷管摆动空间、底部防热区域以及地面支撑点之间的相互关系。虽然该结构偏向外观与展示用途，但在建模时仍需关注真实火箭的尺度比例和装配边界，避免助推器与芯级发生干涉，或底部喷管超出展示底座支撑范围。

　　设计思路上，整体以竖直轴线为基准，芯级、整流罩和底部发动机保持同轴关系；两侧助推器按镜像方式布置，保证质量与外形在视觉上对称。整流罩采用回转体思路构建，头锥段曲率连续，圆柱段直径稳定，既满足气动外形的流畅性，也便于后续拆分有效载荷舱、仪器舱和推进舱等区段。芯级外表面的纵向凸起可理解为管路、电缆通道或结构桁条的简化表达，环向线条则对应舱段对接框。助推器与芯级之间不宜做成简单贴合，应保留捆绑连杆或连接支座的位置，使推力传递和分离机构的概念更加清晰。底部结构需要同时表现主发动机与助推器喷管的层次，喷管出口应处于相近的竖直高度区间，以符合起飞状态下多喷管协同工作的视觉特征。

　　外形边界方面，火箭整体高度明显大于横向宽度，最大宽度出现在两枚助推器外侧之间，运输和陈列时需按该宽度预留通道。底座承担竖直稳定作用，其平面轮廓应覆盖芯级和两侧助推器的投影范围，支撑点优先布置在喷管附近或助推器下端，以降低模型倾倒风险。若用于实物打印或展陈加工，整流罩尖端、喷管薄壁边缘和捆绑连接件属于细小薄弱区域，应在比例缩小时适当增加壁厚或设置背部加强筋。底座与火箭下端的连接可采用定位销、沉头螺钉或嵌入式支座，保证外观整洁的同时提供可拆性。

　　在三维建模过程中，可先建立芯级主轴线和助推器平行轴线，再用回转特征生成主要筒体，随后通过镜像装配完成两侧助推器。整流罩、芯级、助推器和底座应分层管理，便于后续进行剖面展示、分离状态演示或喷管细节细化。对于需要进一步工程化的场景，还可在现有外形基础上补充级间段、分离面、吊装支点、运输支承块和发射台对接接口，使模型从单纯外观展示扩展为地面保障流程讨论的辅助结构。整体结构强调比例准确、轮廓清晰、装配关系明确，能够为航天装备外观设计、科普展品制作和运载火箭总体布局学习提供直观参照。
