K级54mm固体火箭动力装置结构设计

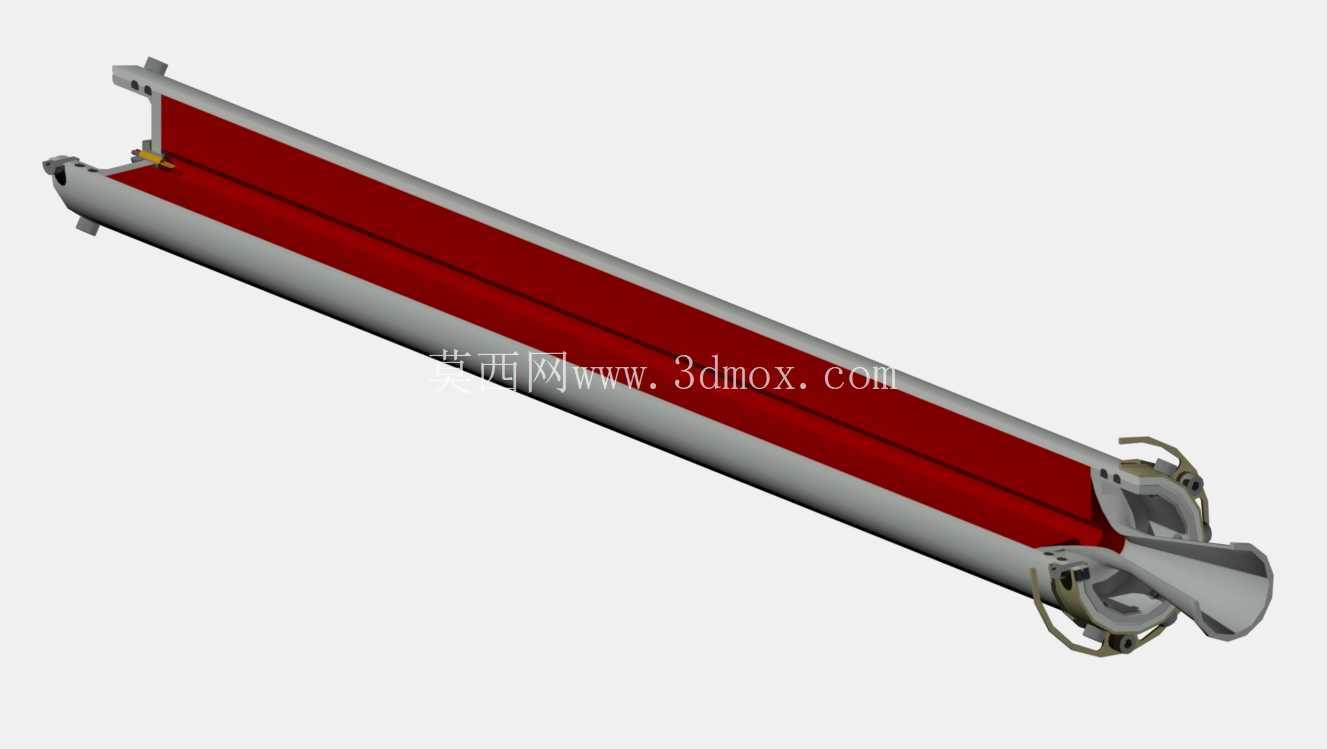

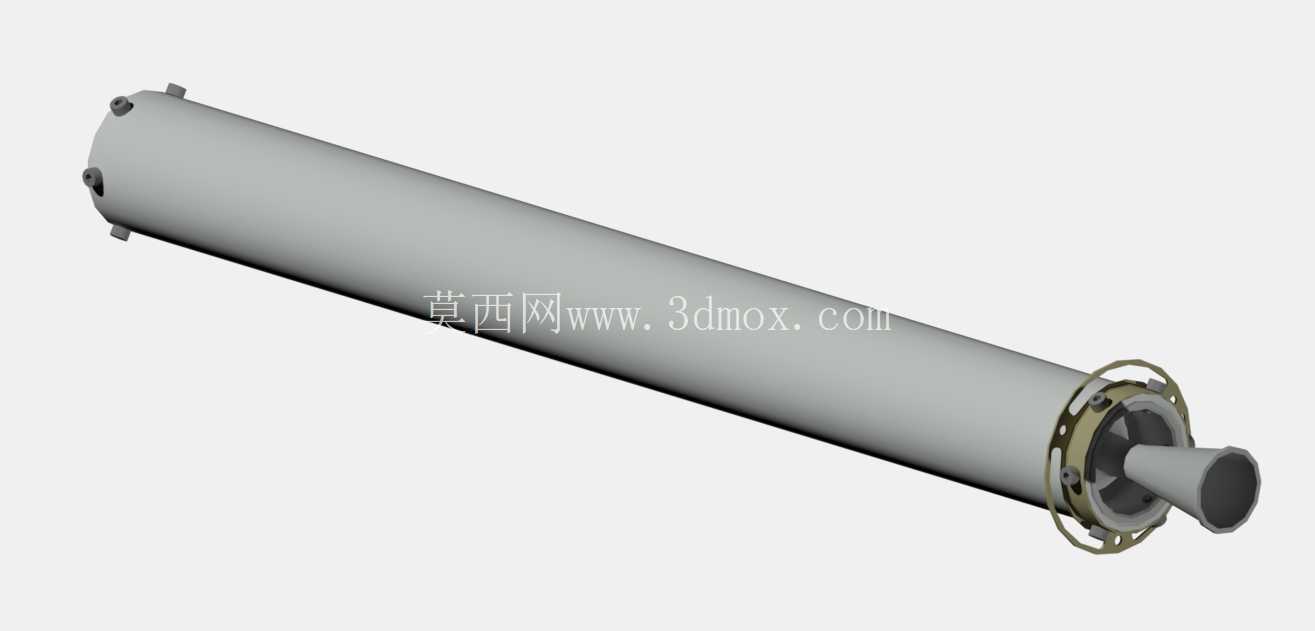

　　这套三维结构围绕一枚K级、直径54mm的固体火箭发动机展开，核心是把推进剂装药、燃烧室承压壳体、前后端连接结构与收敛扩张喷管整合为一条完整的推进动力链。从剖切状态可以清楚看到，长条形红色药柱沿燃烧室轴向装填，占据壳体内腔的主要容积；灰色金属壳体承担内压载荷，两端通过卡箍、法兰与紧固件完成密封和定位，尾部喷管则负责把高温高压燃气的热能转化为喷流动能。

　　在实际使用场景中，这类装置主要服务于高功率模型火箭、探空试验箭体以及小型推进系统教学验证。它不是单独摆放的零件，而是箭体尾部的动力核心：前端要与箭体隔框、回收舱或点火线路衔接，后端喷管要露出箭体底端面，侧向还要为固定绑带、固定卡环或机架夹持留出空间。设计时首先要明确外径边界，54mm直径决定了它可适配的箭体筒段内径，也限制了喷管出口、尾部挡焰区和发射导轨间隙；轴向长度则影响药柱容积、质心位置以及箭体内部舱段分配。

　　结构思路上，燃烧室壳体采用细长圆筒形态，目的很直接：在给定外径下获得足够装药长度，同时让承压壁以较均匀的环向应力工作。药柱形态与内孔通道需要兼顾燃烧面积变化和壳体热防护，红色装药区域从前端延伸至靠近喷管的位置，使燃气能够沿轴向向后汇集。尾部喷管采用收敛—扩张轮廓，喉部位置是流道最小截面，扩张段让燃气继续加速；喷管外壁的连接耳、卡箍和铰接结构用于装配定位，也方便在维护或试验时拆解检查。

　　从安装边界看，前端接口不能只考虑外形闭合，还要容纳点火件通道、密封端面以及药柱轴向限位；后端喷管与壳体连接处属于高温高压区域，配合面、压紧环和止转结构都需要在模型中表达清楚。壳体外侧的凸起、挂点和卡带位置会影响箭体内部走线与回收系统布置，若相邻舱段存在舵机、伞绳或电子舱，就必须核对这些突出结构是否产生干涉。喷管出口后方还应保留足够的射流空间，不能让尾焰直接冲刷发射架或尾翼连接区。

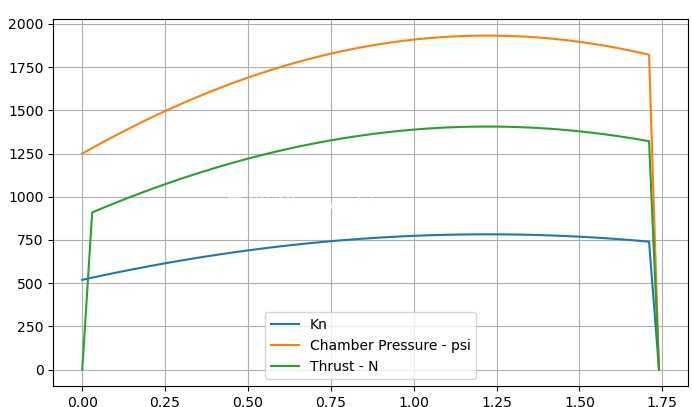

　　功能特性方面，该装置的工作过程具有典型固体推进系统特征：点火后药柱表面快速燃烧，腔室压力迅速建立，燃气经喉部节流后从扩张段排出，形成短时高推力输出。图中给出的推进剂质量、冲量、燃烧时间、工作压力和峰值压力，可作为弹道估算与结构校核的重要边界。推进剂质量决定总能量储备，冲量反映速度增量能力，燃烧时间影响推力曲线形态；工作压力和峰值压力则直接关系到壳体壁厚、密封形式、端盖强度以及喷管喉部烧蚀裕度。

　　建模时需要把内部装药和外部承力结构分开理解。药柱外轮廓与壳体内壁之间的装配间隙、前端封挡结构、后端绝热或挡药结构，都不能只按视觉外观处理。喷管喉部直径、扩张半角、出口直径和入口过渡圆角会影响燃气流道是否顺畅；若用于后续仿真，这些曲面应保持连续，避免出现突兀折角。紧固件和卡箍虽然体积小，但在拆装逻辑中很关键：它们决定了发动机是一次性压装结构，还是可重复开启、检查和更换药柱的试验结构。

　　对于结构设计人员，这类模型的价值在于把推进、承压、热流和安装四类问题放到同一装配体中检查。外径54mm看似只是尺寸参数，实际上约束了药柱体积、壳体壁厚、喷管扩张比和箭体适配关系；轴向长度则与冲量、质心、舱段连接和发射架支撑点相关。完成三维数模后，应重点检查燃烧室两端同轴度、喷管与壳体轴线对中、外部挂点与箭体框架的间隙，以及尾喷流方向是否与箭体纵轴一致。

　　从设备选型角度看，该动力装置适合需要短时大推力、结构相对简单、储存和部署便利性较高的火箭推进场景。与液体推进系统相比，固体药柱与燃烧室集成度更高，管路和泵阀较少，但推力调节和关机能力有限，因此结构设计必须围绕预定内弹道曲线展开。壳体强度、喷管耐烧蚀、药柱固定和点火通道，是从模型走向工程验证时不能省略的四个核心环节。
