54毫米级固体火箭推进器喷管结构设计

　　在小型固体火箭动力系统的设计环节中，喷管作为直接决定推力转化效率的核心部件，其结构合理性直接影响整枚火箭的工作性能。这款54毫米规格的固体火箭发动机喷管，主要适配小口径试验型固体推进剂动力段，常见于高校航天类专业教学试验、业余探空火箭制作、小型固体动力验证测试等场景，承担着将燃烧室内高温高压燃气的热能转化为定向喷射动能的核心作用，是固体动力系统中不可或缺的能量转换结构。

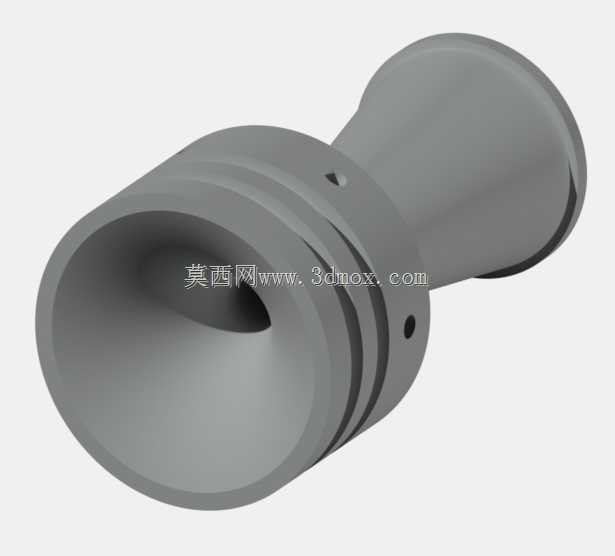

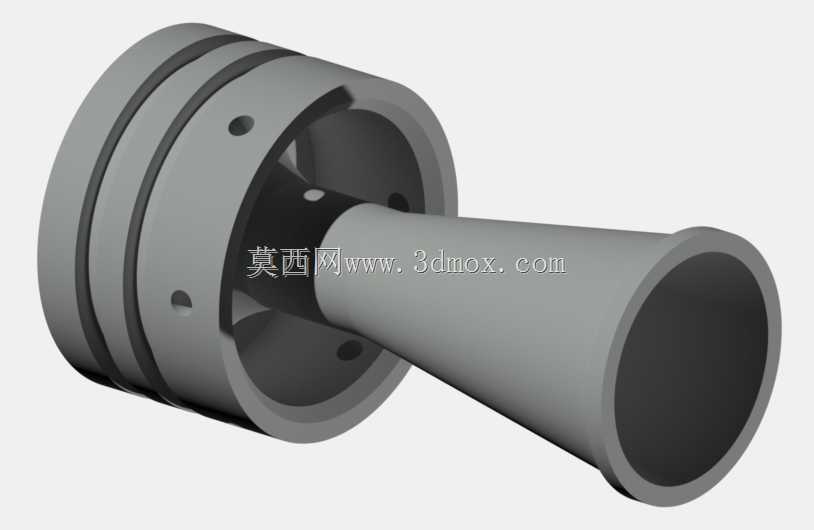

　　从功能特性来看，该喷管采用收敛-扩张型的经典拉瓦尔喷管构型，喉部直径设定为9mm，这个尺寸是匹配54mm直径药柱燃烧流量的关键参数——既能够保证燃烧室内维持足够的工作压强，让固体推进剂处于稳定的燃速区间，又能避免喉部通流面积过小导致的燃烧室压强超限、壳体结构过载风险。喷管入口段设计有多层环形凸台结构，这些凸台并非冗余设计，一方面是作为安装定位结构，与发动机壳体的安装段配合时，能够嵌入壳体对应的卡槽内，配合密封件实现高温燃气的密封，防止燃气从安装间隙泄漏导致推力损失甚至结构烧穿；另一方面凸台上均匀分布的径向小孔，是用于安装固定销钉的结构位，安装时销钉穿过壳体与喷管凸台的孔位，能够将喷管牢牢固定在发动机尾部，抵消燃气喷射时产生的反向推力，避免喷管在工作过程中被高压燃气推出。

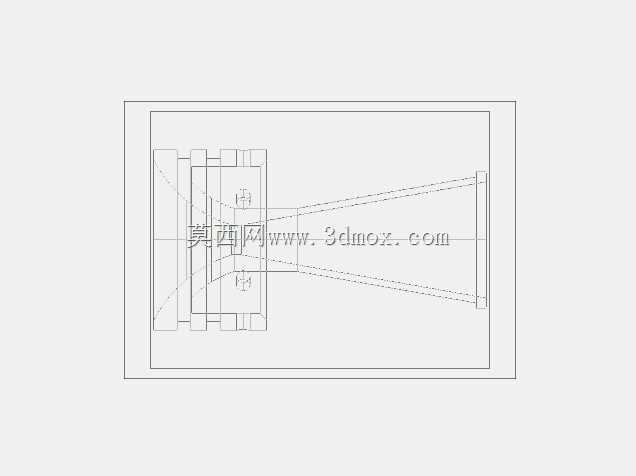

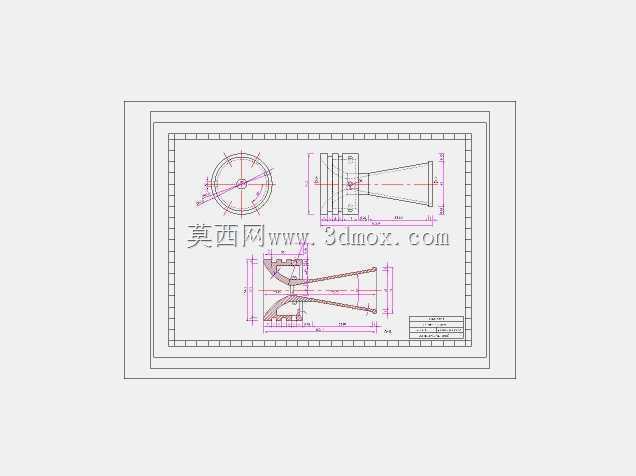

　　设计过程中，首先需要根据选定的固体推进剂燃速、药柱端面燃烧面积，计算得到额定工作压强下的燃气质量流量，再结合燃气的比热比、绝热燃烧温度等热力学参数，通过气体动力学公式推导得到喉部的临界通流面积，最终确定9mm的喉部直径参数。扩张段的锥角选取也经过工程验证，采用小角度扩张构型，能够减少燃气在扩张段内的流动分离损失，让燃气在出口处尽可能达到设计马赫数，将热能最大限度转化为轴向喷射的动能，提升喷管的推力效率。喷管整体采用轴对称结构设计，所有回转面均与安装基准同轴，能够保证燃气喷射方向与箭体轴线完全重合，避免出现推力偏心导致的箭体飞行姿态失稳问题。

　　从安装边界来看，该喷管的最大外径与54mm直径的发动机壳体完全适配，入口段的多层凸台外径与壳体内径采用间隙配合，装配时可直接推入壳体尾部的安装位，配合耐高温密封垫片与径向销钉即可完成固定，不需要额外设计复杂的连接结构，非常适合小批量试验件的快速加工与装配。喷管的扩张段长度经过优化，在保证扩张比满足设计要求的前提下，尽可能压缩轴向尺寸，能够减少喷管自身的结构重量，降低箭体尾部的结构死重，提升整箭的质量比。

　　在实际工程应用中，这类小尺寸固体火箭喷管通常采用耐高温金属材料或者石墨复合材料加工，模型中预留的结构壁厚也充分考虑了烧蚀余量，能够在固体推进剂的短时间工作过程中，维持结构形状的稳定性，避免喉部在高温燃气冲刷下出现直径扩大、型面变形的问题，保证推力曲线全程平稳。对于从事小型固体动力系统设计的从业者来说，这类经过参数匹配的喷管三维模型，能够直接用于动力段的结构装配校核，也可以作为基础构型，根据不同的推进剂类型、工作压强需求调整喉部尺寸、扩张比等参数，大幅缩短前期设计迭代的周期，减少理论计算后的建模重复工作量。在装配验证环节，通过三维模型可以提前检查喷管与壳体、药柱挡药板、尾部密封结构的配合间隙，避免实际加工后出现装配干涉、定位不准的问题，有效降低试验件的加工报废率。
