无人机铝扁条起落架结构设计方案

　　这套起落架结构针对中小型固定翼无人机的起降需求设计，主承力结构采用铝扁条加工成型，适配634毫米轮距的安装边界，单组连接轴承孔径匹配对应安装轴径133毫米的装配要求，可直接适配对应量级无人机的机身底部安装点位。从实际应用场景来看，这类起落架主要用于手抛滑跑起降、跑道常规起降的中小型固定翼无人机，覆盖航测、巡检、小型作业类无人机的起降支撑需求，能够在草地、硬化铺装跑道、平整土路等多种常见起降场地完成支撑缓冲动作，避免起降过程中机身底部、机载设备直接与地面发生磕碰。结构设计上采用分体式布局，分为主起落架与前起落架两个独立模块，主起落架为双轮对称结构，两根铝扁条主梁通过顶部安装孔位与机身底部承力框连接，

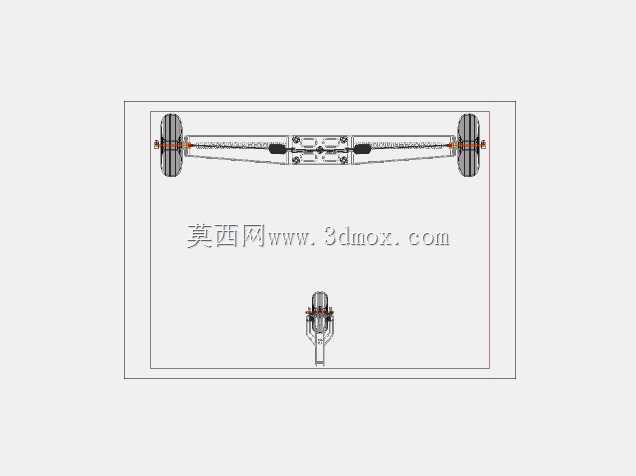

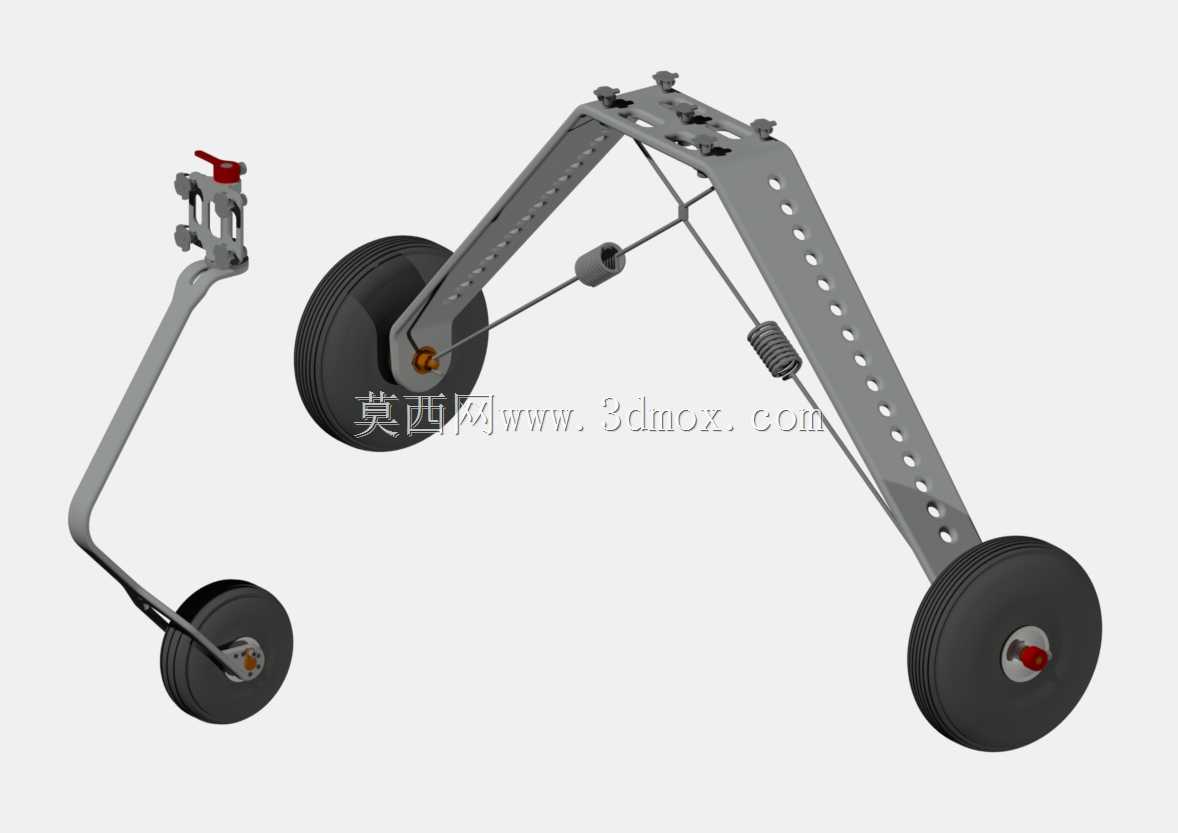

　　主梁上排布的多组调节孔可根据实际装机的重心位置、机身离地高度需求调整轮组的安装位置，适配不同机身尺寸、不同载荷配置下的起降支撑需求。主梁之间交叉布置的钢索拉结构件，能够抵消起降过程中侧向载荷对主梁的形变影响，配合主梁中段加装的阻尼弹簧，可在着陆冲击时通过结构弹性形变吸收冲击能量，降低冲击载荷传递到机身的量级，避免机载精密传感器受冲击损坏。轮组部分采用实心橡胶轮胎搭配金属轮毂的结构，轮毂中心的转动轴承与轮轴采用间隙配合，转动阻力小，滑行过程中不会出现卡滞问题，轮毂端面的红色限位件可限制轮组轴向窜动，避免滑行过程中轮组脱落。前起落架为单轮悬臂式结构，悬臂采用弯折成型的金属杆件，顶部集成转向连接座，

　　可与无人机的方向舵机联动实现地面滑行转向，顶部的红色锁止件可快速调整前起落架的伸出长度，匹配主起落架安装后的机身水平角度，保证起降时机身的迎角处于合理区间。设计过程中充分考虑了铝扁条的加工工艺特性，主梁上的所有安装孔均采用等间距排布，加工时仅需通过冲孔、弯折、表面阳极氧化处理即可完成主梁成型，无需复杂的铣削加工工序，加工成本低、量产一致性好，同时铝扁条的截面特性能够在保证结构强度的前提下尽可能降低起落架自身重量，减少无人机的无效载荷占比。安装边界方面，主起落架顶部的安装孔位间距可通过主梁的弯折角度调整，适配不同宽度的机身承力框，安装时仅需通过螺栓将主梁与机身预埋的螺母座锁紧即可完成固定，无需对机身结构做额外改装；

　　前起落架的顶部安装座采用标准舵机安装尺寸，可直接固定在机身头部的承力隔板上，转向摇臂可直接与标准航模舵机的摇臂连接，无需额外设计转接件。实际使用过程中，这套起落架的结构冗余量充足，当出现单侧轮组受冲击的情况时，交叉钢索可将部分载荷传递到另一侧主梁，避免单根主梁过载弯折，同时阻尼弹簧的预紧力可通过端部的调节螺母调整，根据无人机的实际起飞重量匹配对应的缓冲刚度，既不会因刚度过大导致缓冲效果差，也不会因刚度过小导致起降过程中起落架形变量过大、触碰到机身尾部结构。轮组的轮胎宽度经过匹配设计，在硬化跑道上滑行时滚动阻力小，在草地等松软场地起降时也不会轻易陷入草皮，保证起降过程的稳定性。前起落架的悬臂结构具备一定的弹性形变能力，在着陆受冲击时可通过自身形变吸收部分前向冲击能量，避免头部的机载任务设备直接受震。整套结构没有采用复杂的一体化成型部件，所有零件均为常规机加工件、标准件，后期维护更换成本低，若出现轮组磨损、弹簧失效等问题，仅需更换对应标准件即可快速恢复使用，无需整体更换起落架总成。
