GY6.35插脚卤素灯泡精细三维建模作品

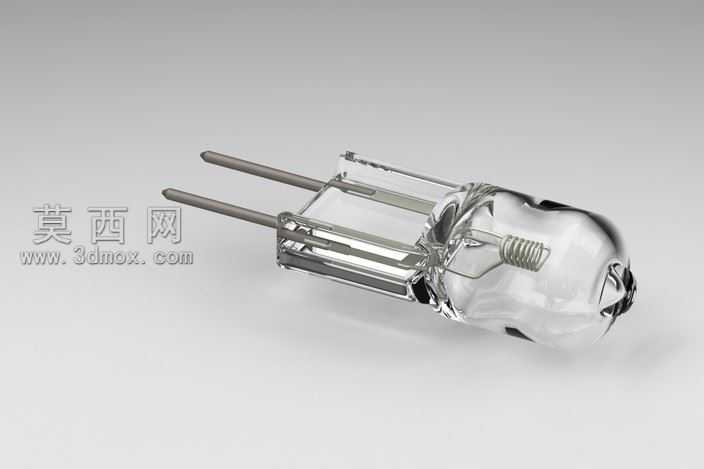

本作品为GY6.35规格插脚式卤素灯泡的三维建模成果，建模过程严格遵循实物测绘尺寸，完整还原该款卤素灯珠的全部结构细节。建模初期先拆解实物结构，将灯泡划分为玻璃泡壳、内部支撑构件、螺旋钨丝灯丝、两根平行金属插脚、内部封接导丝五个核心部分，采用多实体建模方式分别构建各部件后完成装配约束，保证各部件相对位置与实物完全一致。玻璃泡壳部分采用曲面建模方式，先绘制泡壳的截面轮廓曲线，通过旋转生成基础曲面后，对泡壳尾部的封接压合部位做曲面变形处理，还原玻璃热熔压封后的不规则自然形态，同时对泡壳表面做微小的曲面起伏处理，避免完全光滑的曲面失去真实玻璃的质感。金属插脚部分采用拉伸加倒角的建模方式，还原插脚端部的微小倒角与圆柱面的细微加工纹理，插脚与泡壳封接部位做嵌入式的结构衔接，还原真实产品中插脚与玻璃封接的固定结构。内部螺旋钨丝部分采用螺旋扫描命令生成，严格匹配实物钨丝的螺距、丝径与螺旋直径，同时还原钨丝两端与内部导丝的连接结构，导丝部分按照实物的弯折形态做路径扫描建模，还原导丝在泡壳内部的支撑走向。材质设置阶段，玻璃泡壳采用高透射率的玻璃材质，添加轻微的粗糙度与反射属性，模拟石英玻璃的通透质感与表面的微弱反光；金属插脚采用镀镍金属材质，设置适中的金属度与轻微的粗糙度，还原金属插脚的哑光金属质感；钨丝灯丝采用高反射的钨金属材质，添加自发光属性模拟灯丝通电后的暖光发光效果，同时在灯丝周围设置微弱的辉光效果提升真实感。渲染阶段采用三点布光方式，主光从侧上方打亮泡壳主体，勾勒玻璃的轮廓反光，辅光补亮暗部细节避免暗部死黑，背光勾勒泡壳与插脚的边缘轮廓，突出产品的形体层次，最终渲染效果完整呈现卤素灯泡通透精致的实物质感，结构尺寸完全匹配实物规格，可用于照明产品装配演示、产品宣传展示、结构教学等场景。
