龙门架配套电动升降输送作业装置

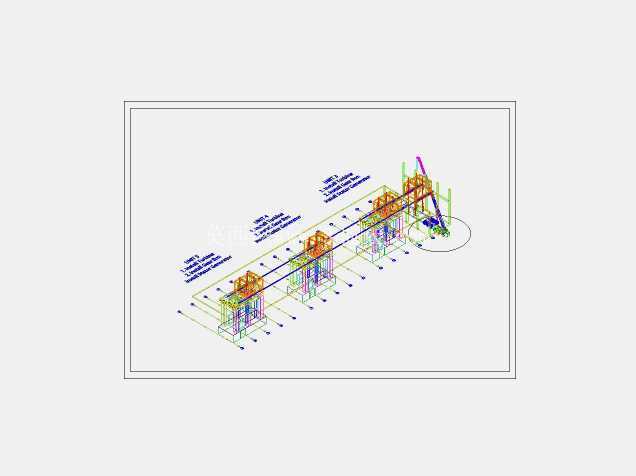

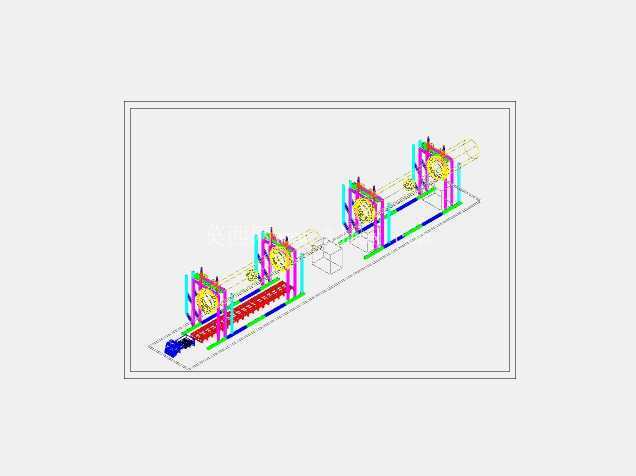

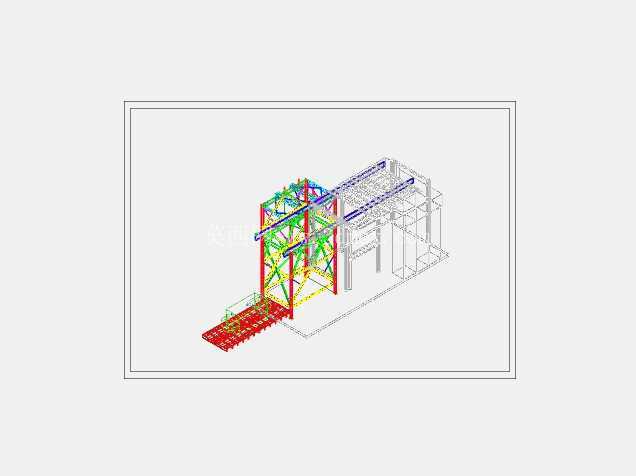

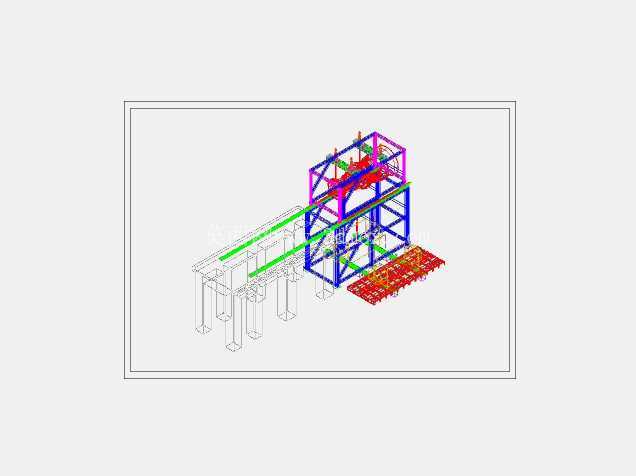

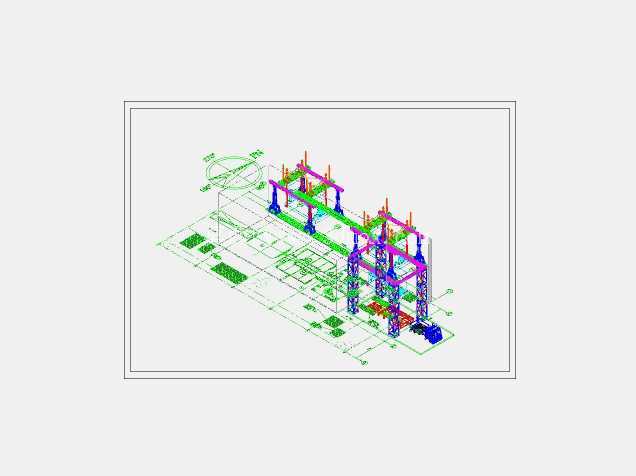

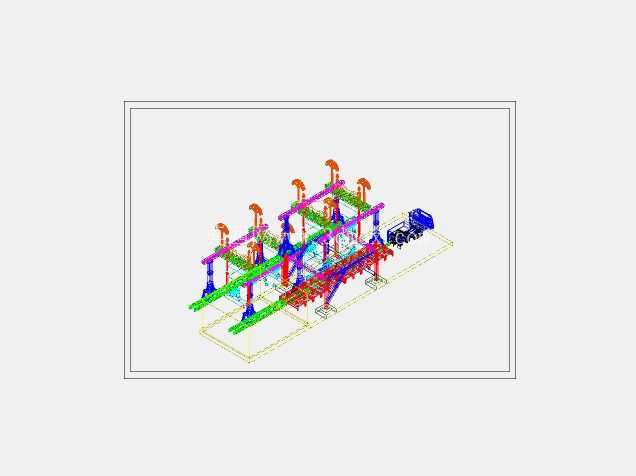

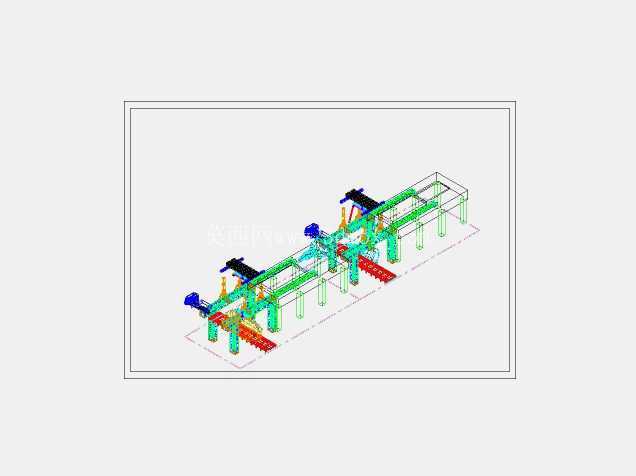

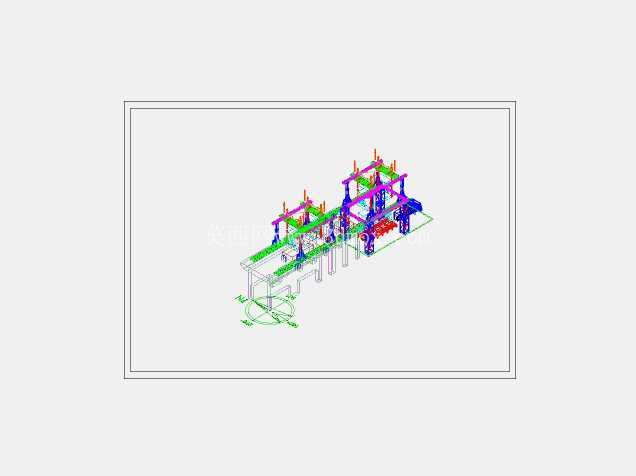

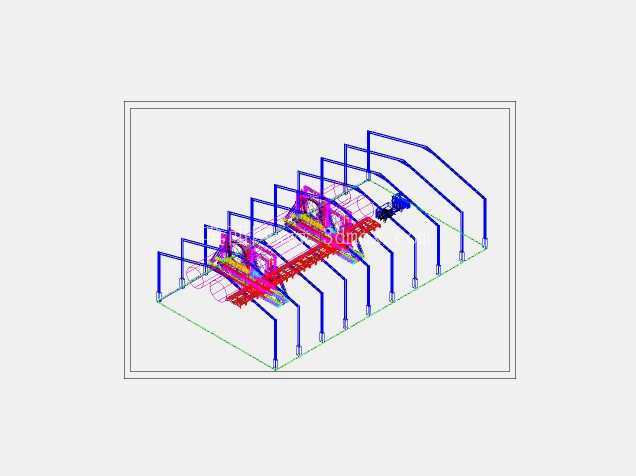

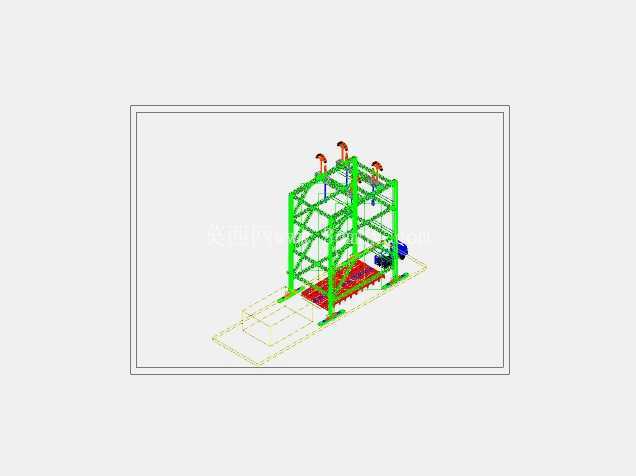

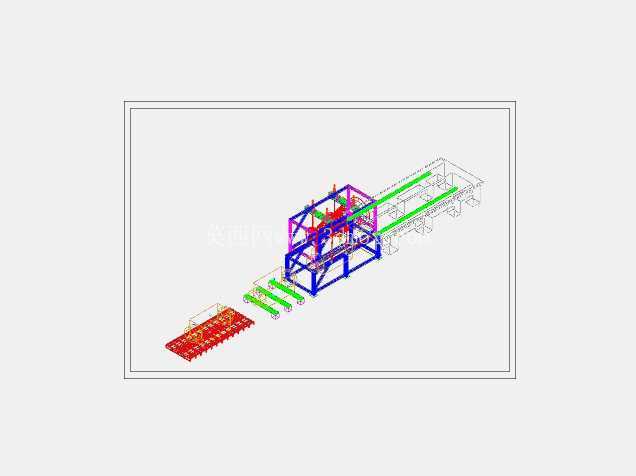

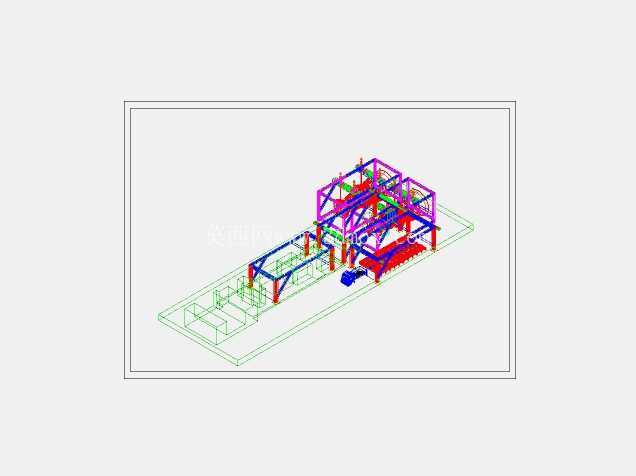

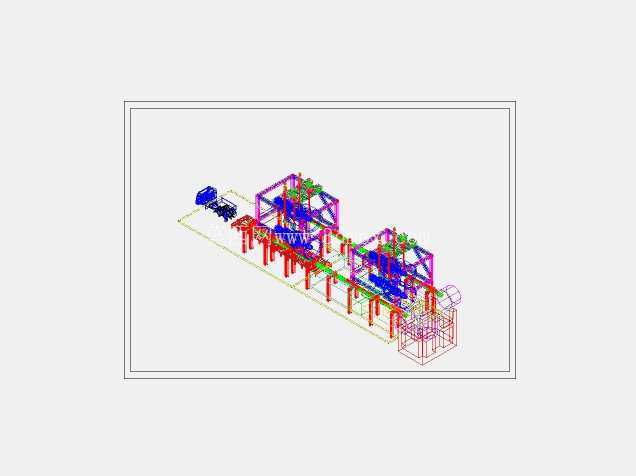

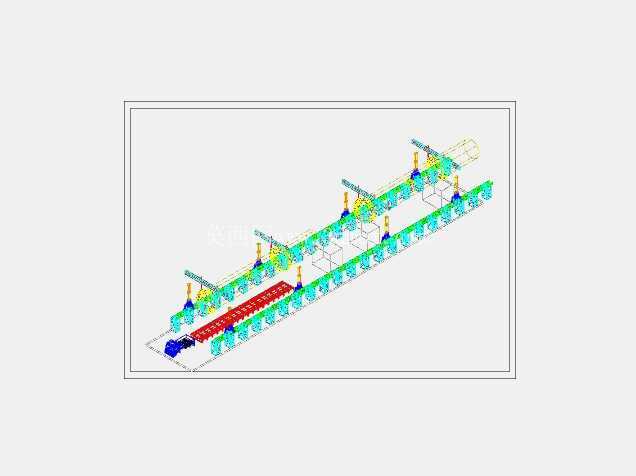

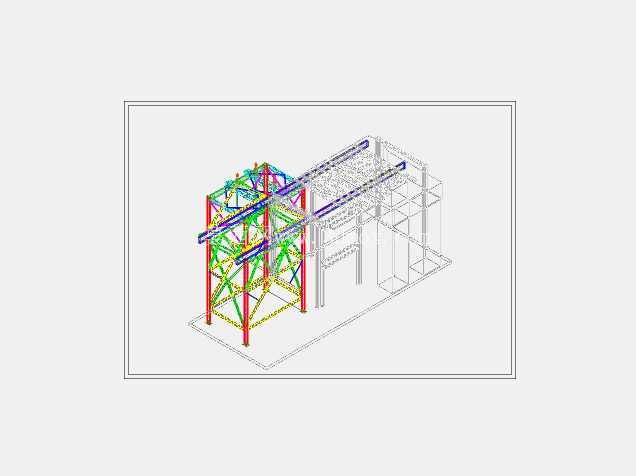

　　这套龙门架与电动升降组合装置，面向长跨距车间物料转运、重型构件分段吊装以及生产线工位间同步移送场景搭建，整体采用双轨平行布置的承载形式，两侧支撑立柱沿底部通长轨道同步行走，横梁跨距覆盖整条作业通道，可在不占用地面固定吊装点位的前提下，完成大尺寸工件从原料堆放区到加工工位、再到装配区的全流程移送。从现场使用逻辑来看，装置的核心承载段为两根平行布设的长跨度主梁，主梁两端通过环形限位端座与底部行走基座衔接，基座下方贴合轨道面设置驱动轮组，轮组沿预埋轨道全程导向，避免长距离行走时出现偏载脱轨问题；主梁中段预留电动升降机构的安装接口，升降吊点可沿主梁轴向横向滑移，配合基座的纵向行走，形成覆盖整个矩形作业面的吊装覆盖范围，无需额外铺设临时吊具。

　　结构设计阶段优先考虑长跨距工况下的主梁挠度控制，主梁采用箱型焊接截面，内部间隔布置加强筋板，在保证整体自重可控的前提下，将满载工况下的主梁下挠量控制在工程允许阈值内；两侧支撑立柱与主梁连接位置设置三角加强肋，抵消吊点偏载时产生的侧向弯矩，立柱底部的行走基座加宽支撑跨度，将整机作业时的倾覆力矩分散到轨道与地面承载层，即使吊点运行到主梁最远端，整机也能保持稳定支撑。电动升降部分采用卷扬驱动形式，升降卷筒布置在单侧行走基座上，钢丝绳沿主梁内部导向槽延伸至移动吊点，吊点处设置滑轮组倍率转换结构，可根据吊装载荷需求调整钢丝绳缠绕倍率，轻载高速工况下选用小倍率提升作业效率，重载低速工况下切换大倍率保证提升张力安全；升降机构配套设置上下限位挡块，

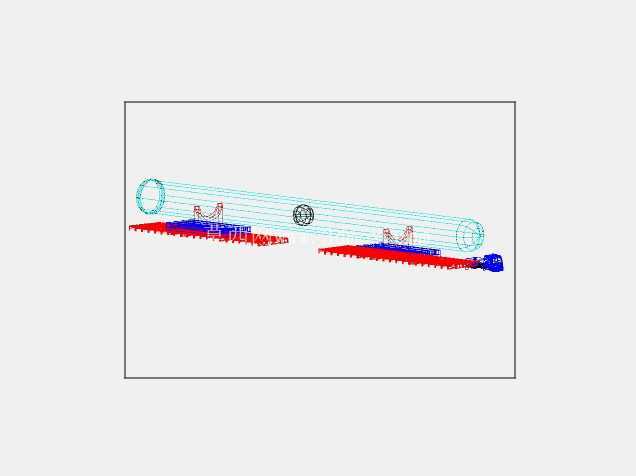

　　吊点运行到上极限位置时触发机械限位，避免冲顶，下降到作业面高度时自动减速停靠，防止工件硬着陆磕碰。轨道安装边界方面，底部两根行走轨道的平行度公差需严格控制，轨道接头处做平滑过渡处理，避免行走轮经过接缝时产生冲击振动；轨道两侧预留检修通道宽度，保证日常维护时人员可顺畅抵达轮组与驱动电机位置；整机的最大外形高度需匹配车间厂房净空，主梁顶部与厂房屋架下弦保留足够安全距离，防止行走过程中发生干涉。针对长尺寸工件的吊装需求，两套升降吊点可同步动作，分别吊挂工件的两端，通过电气同步控制保证两个吊点的升降高度差始终处于极小范围，避免长工件吊装时出现倾斜滑脱；吊点上配套的工装吊具可根据工件外形快速更换，针对管状构件采用环抱式吊具，

　　针对板材采用磁吸吊具，针对结构件采用铰接吊钩，适配不同类型的转运对象。行走驱动部分两侧基座分别配置独立驱动电机，通过电气联锁保证两侧轮组的行走速度同步，即使单侧轨道出现轻微坡度差异，控制系统也能实时调整两轮转速，避免整机出现卡滞、扭摆问题；整机的供电采用滑触线沿轨道侧边布设，无需拖曳长电缆，避免长距离行走时电缆拉扯磨损。在装配建模过程中，所有运动副均按照实际装配关系定义，行走轮与轨道之间设置滚动接触约束，升降钢丝绳采用柔性体模拟张拉状态，吊点滑移小车与主梁导轨之间定义滑动配合，可完整模拟整机满载行走、同步升降、吊点横移的全工况动作，直观验证各部件在极限位置的干涉情况，比如吊点运行到主梁端部时升降钢丝绳与端座的间隙、基座行走至轨道端头时限位块的触发位置、工件升降过程中与两侧立柱的安全距离，都能在三维环境中提前校核，减少现场安装调试时的整改工作量。装置的各分段结构均采用螺栓拼装形式，主梁分多段制作后现场拼接，既方便运输，也可根据车间实际通道长度调整主梁总跨距，适配不同的厂房布局；易损件如行走轮、钢丝绳、限位开关均采用标准化选型，后期维护更换时无需单独定制，降低运维成本。
