全封闭立式数控精雕加工设备结构

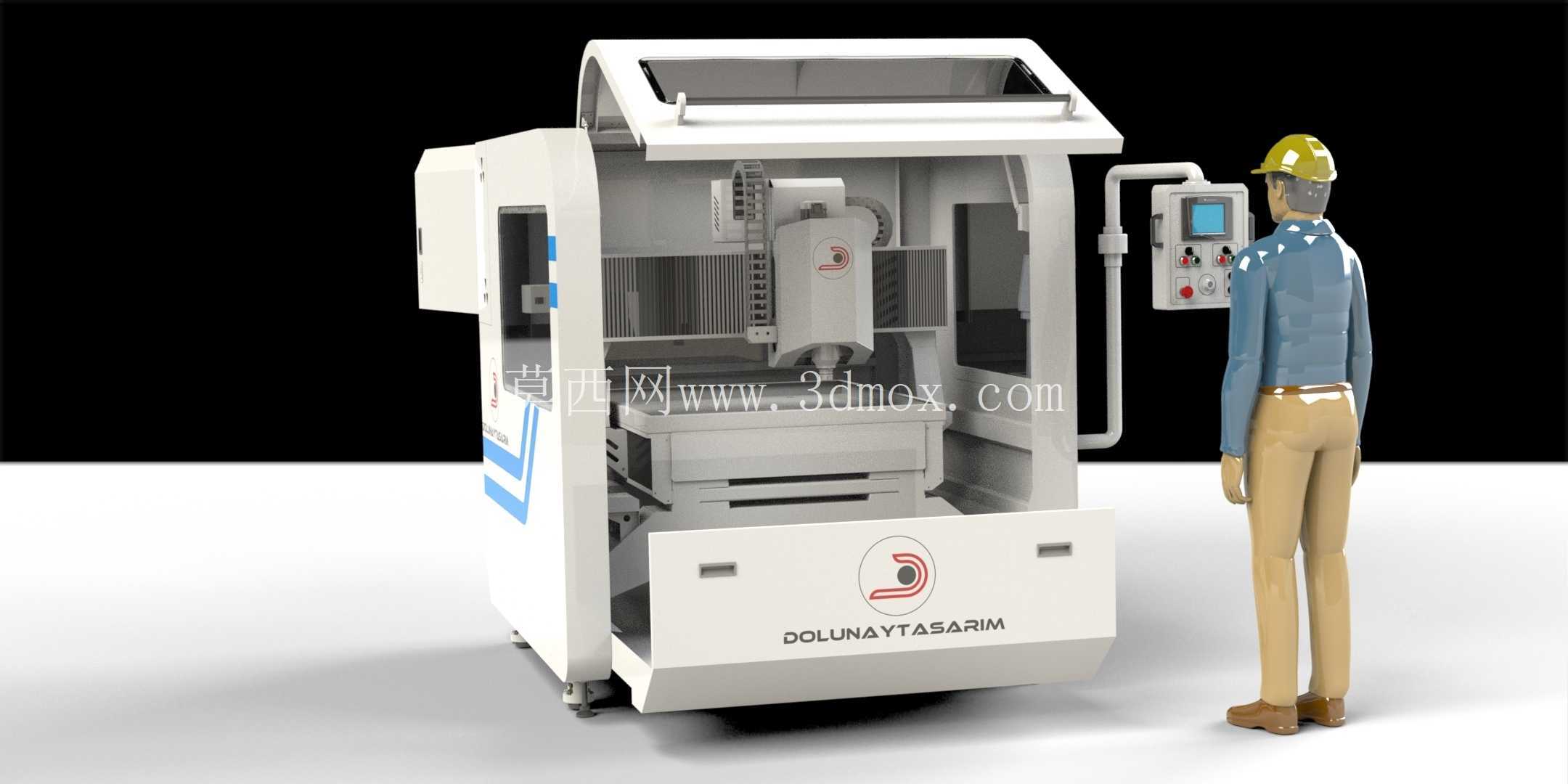

　　该设备面向中小型精密零件、模具型腔、治具样板、标识铭牌及非金属板材的铣削雕刻作业，整体采用立式龙门加工布局，将床身、运动轴、主轴单元、防护外罩、操作面板和排屑维护空间整合在同一设备框架内。现场布置时，设备正面需要预留工件上下料和操作人员站位空间，侧面应保留电控柜门开启、维护检修和吸尘管路接入距离，后方则需考虑线缆桥架、冷却或除尘系统的连接位置。整机底部设置移动与支撑结构，便于在车间内完成定位，就位后通过支撑件调平，避免床身因地面不平产生附加应力。

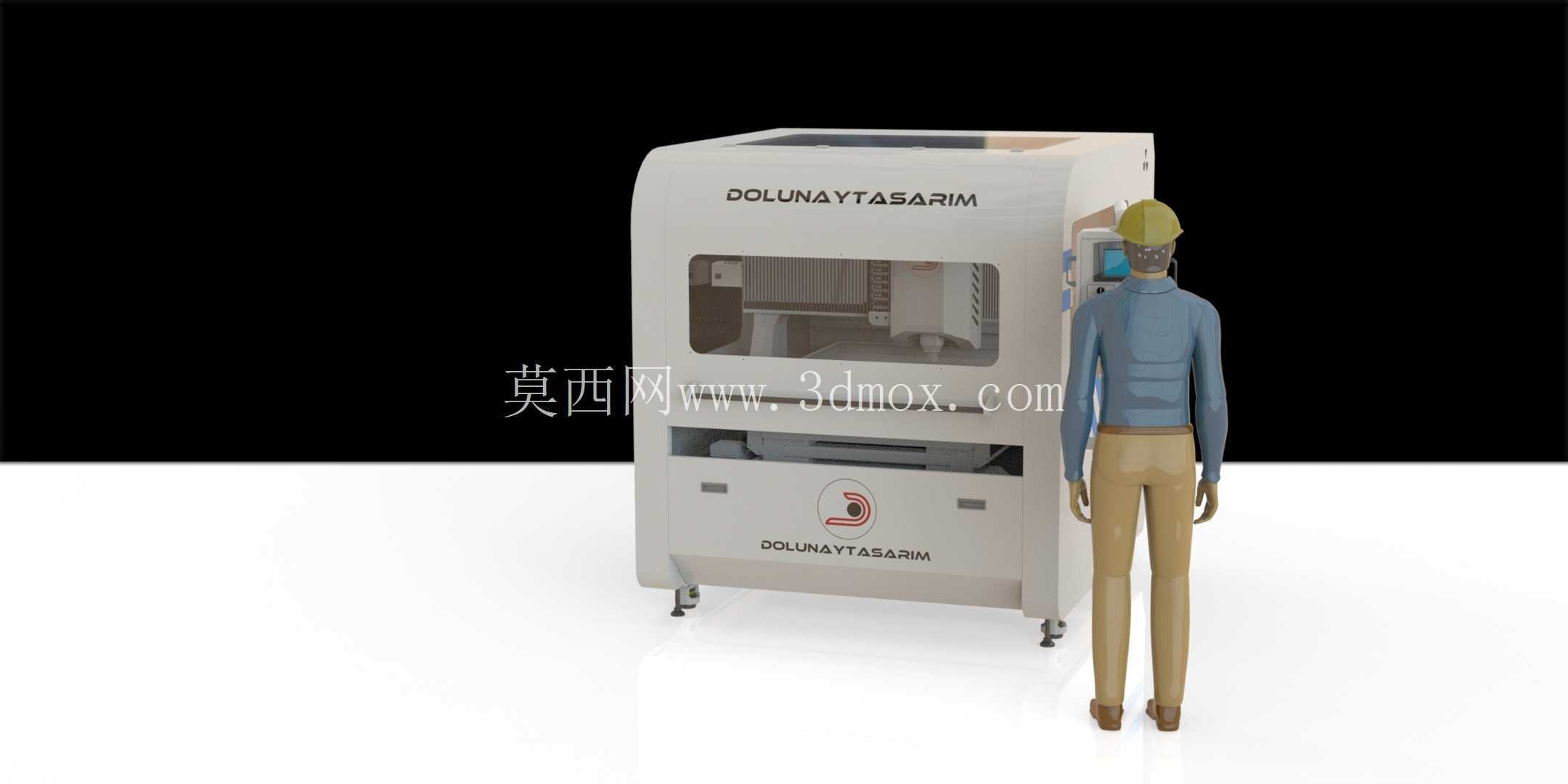

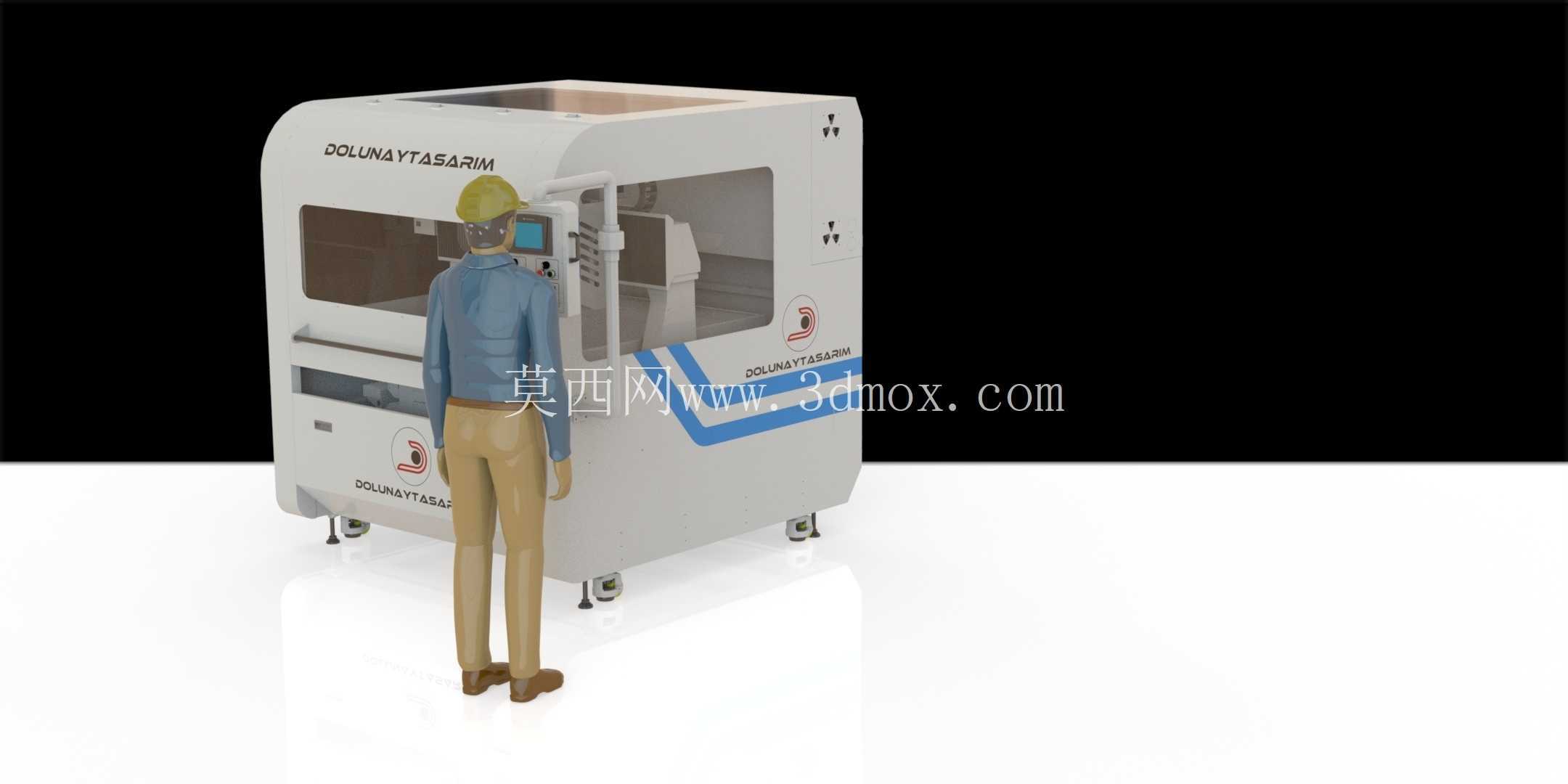

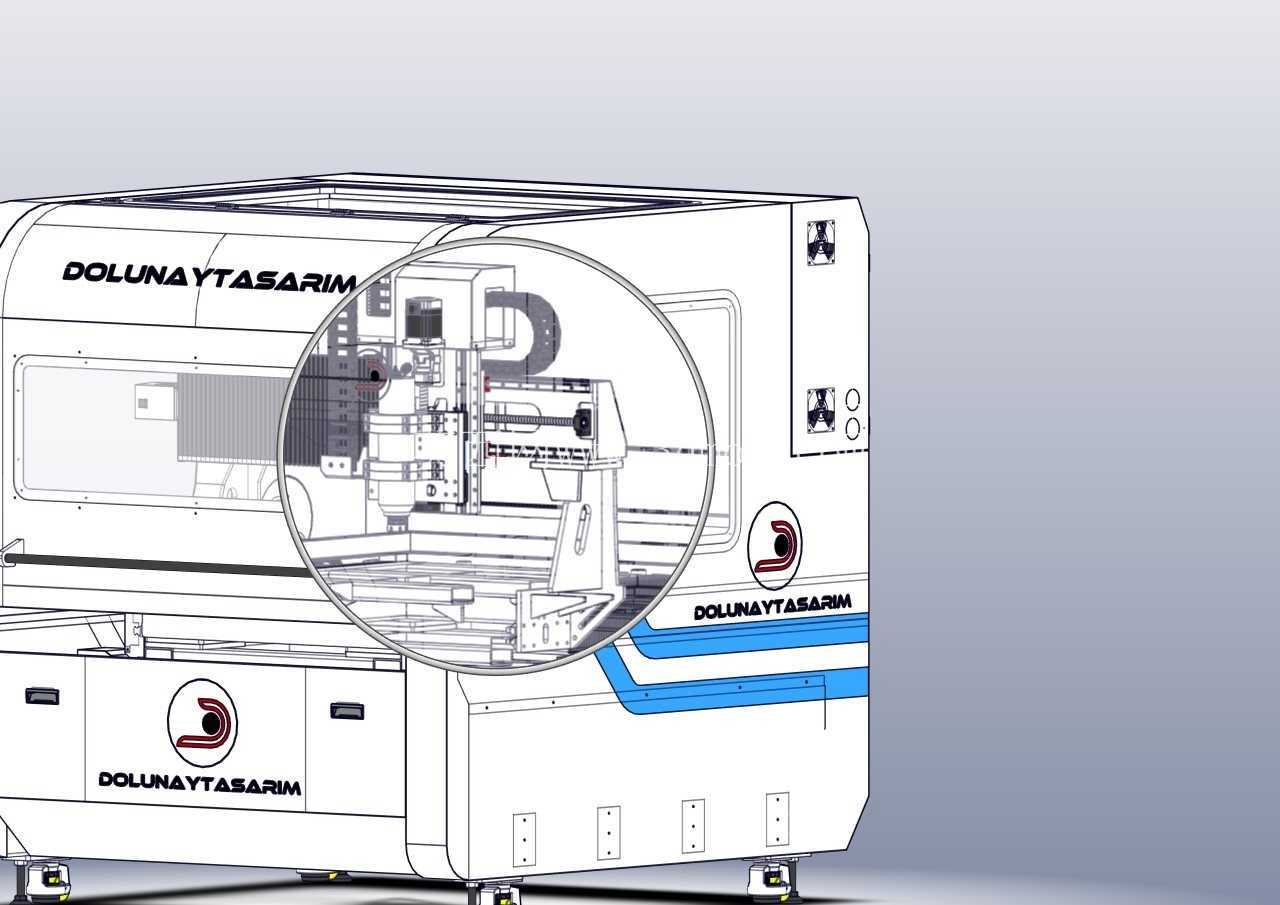

　　从加工逻辑看，工件装夹在下部工作台上，主轴滑座沿立柱方向完成Z向进给，横梁或滑台承担X、Y方向的定位运动。封闭式外罩把高速切削区域与人员通道隔开，顶部可开启结构兼顾吊装维护和日常观察，前部开口配合防护门形成相对独立的加工腔。这样的布置能够抑制切屑飞溅，降低切削噪声外传，也为粉尘收集、冷却液遮挡和安全联锁提供安装基础。对于木工、亚克力、铝件、铜电极、塑料样板等轻中载加工场景，封闭结构比开放式雕铣机更适合连续作业环境。

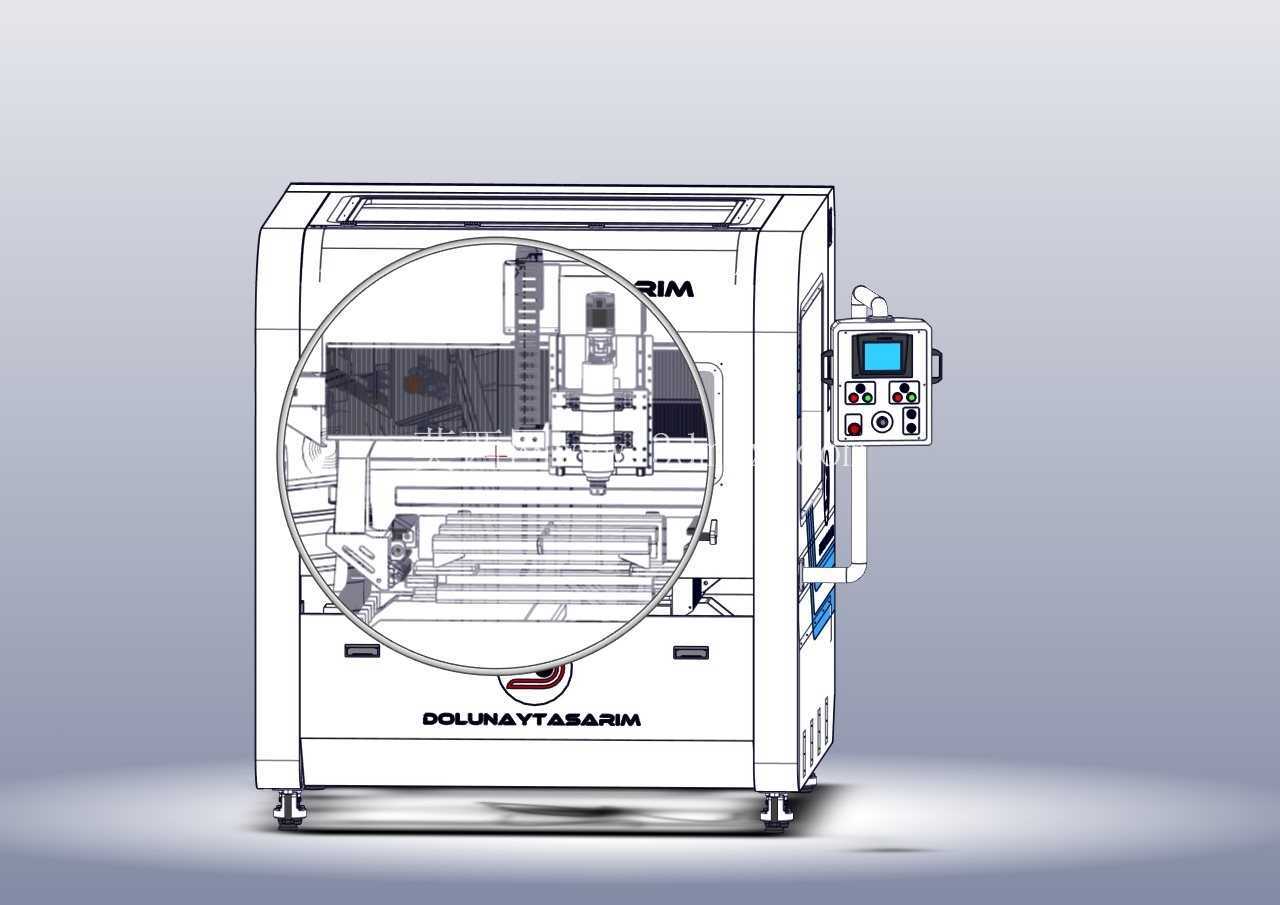

　　主轴单元布置在滑枕前端，周边保留刀具装拆长度和刀柄运动余量。设计时需要重点核对主轴端面到工作台面的最大、最小距离，确认夹具高度、刀具伸出长度和工件厚度叠加后不发生超程。Z向导轨靠近切削力传递路径布置，可减少悬臂偏载；X、Y向导向件则应保证工作台负载偏心时仍有足够支撑跨距。丝杠或传动组件的安装位置需与防护钣金错开，既避免切屑堆积影响运动，也方便后期维护人员拆卸护板进行润滑和检查。

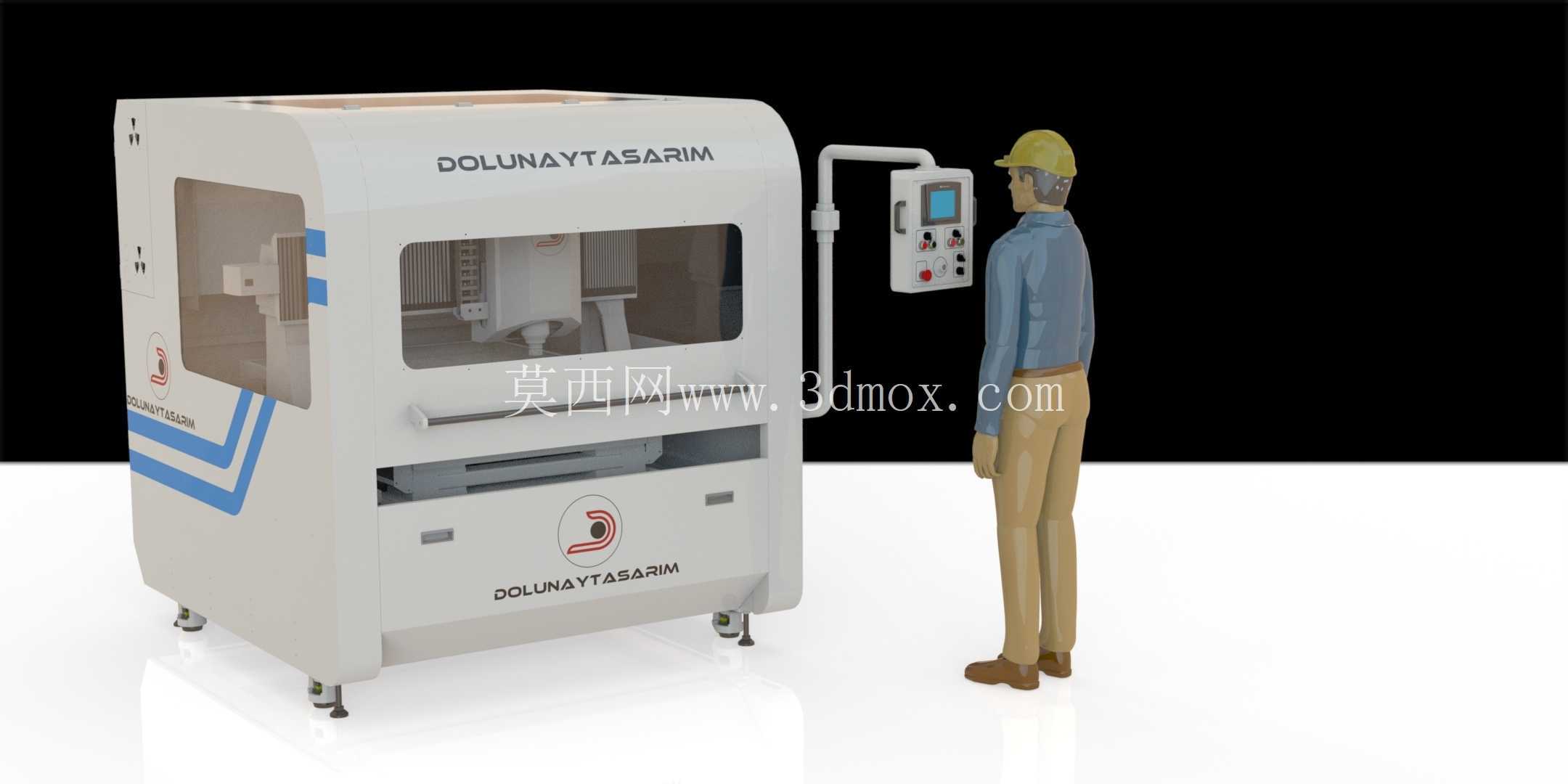

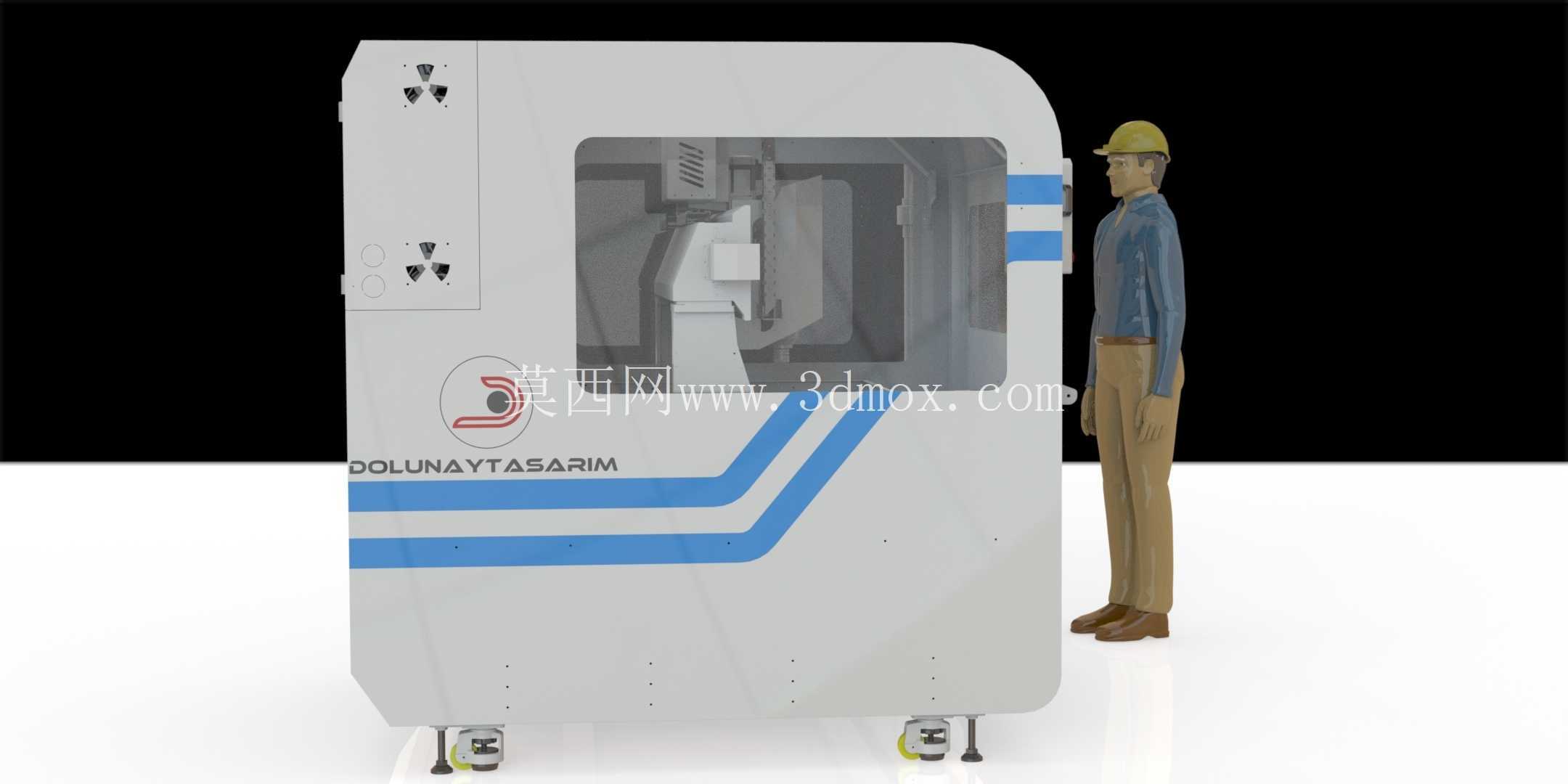

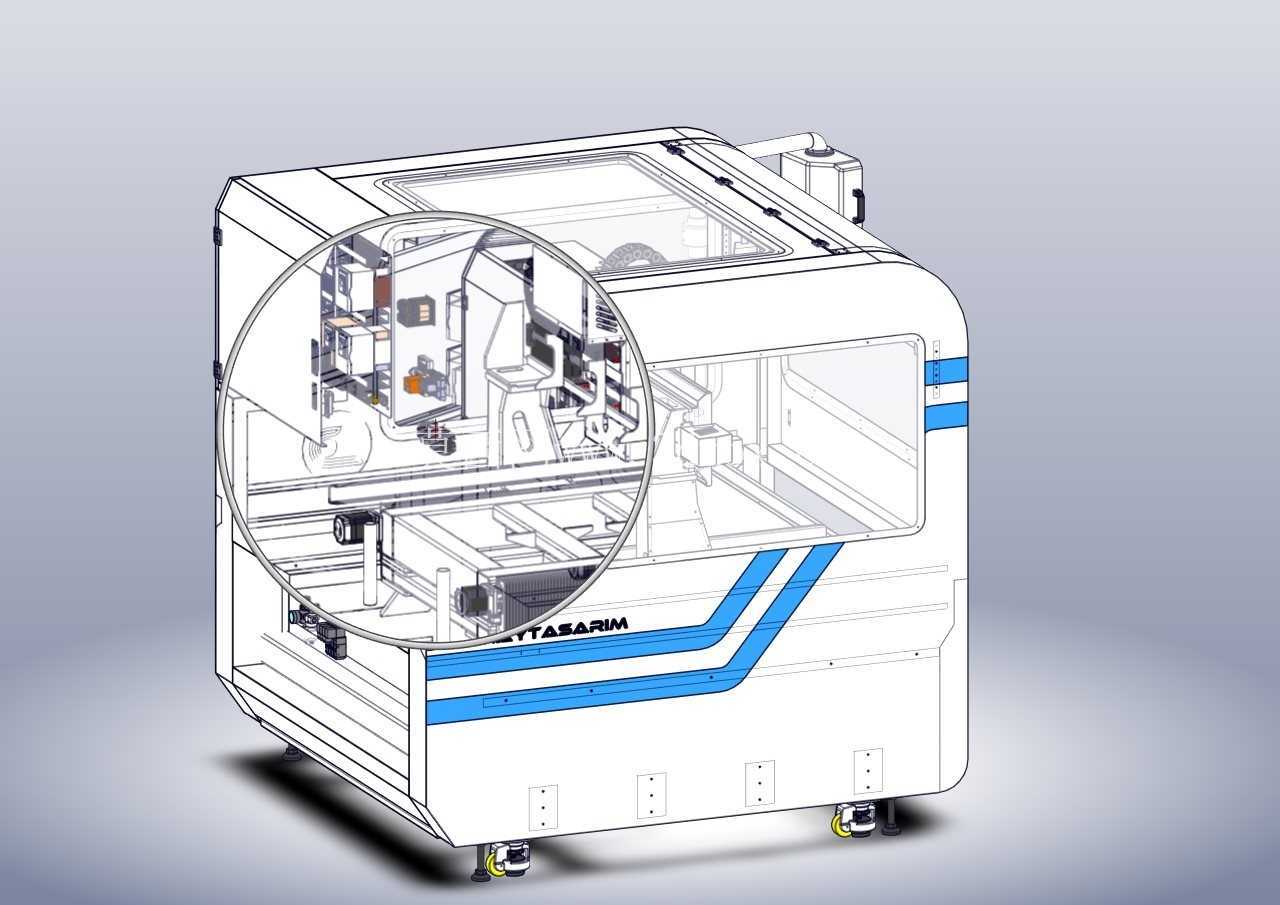

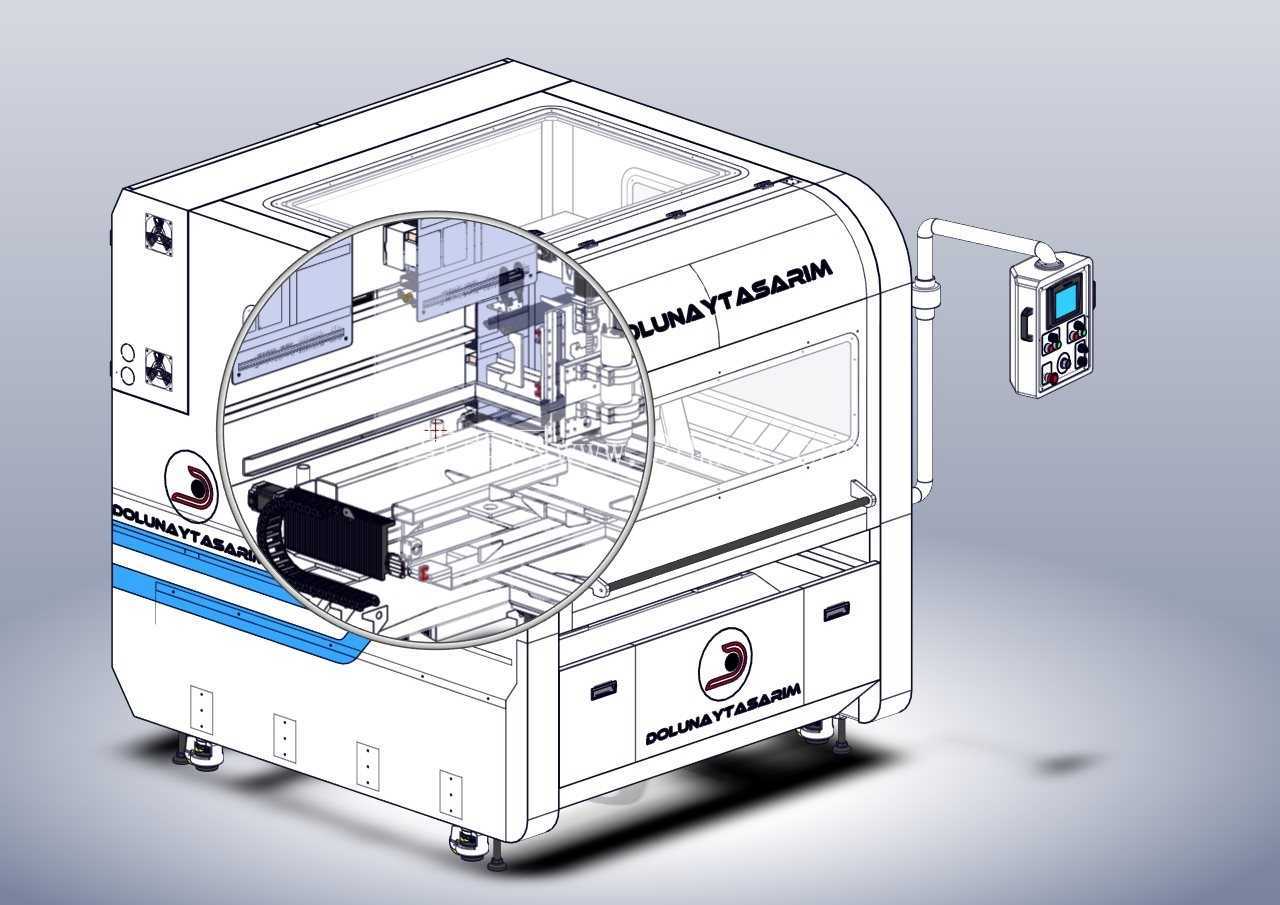

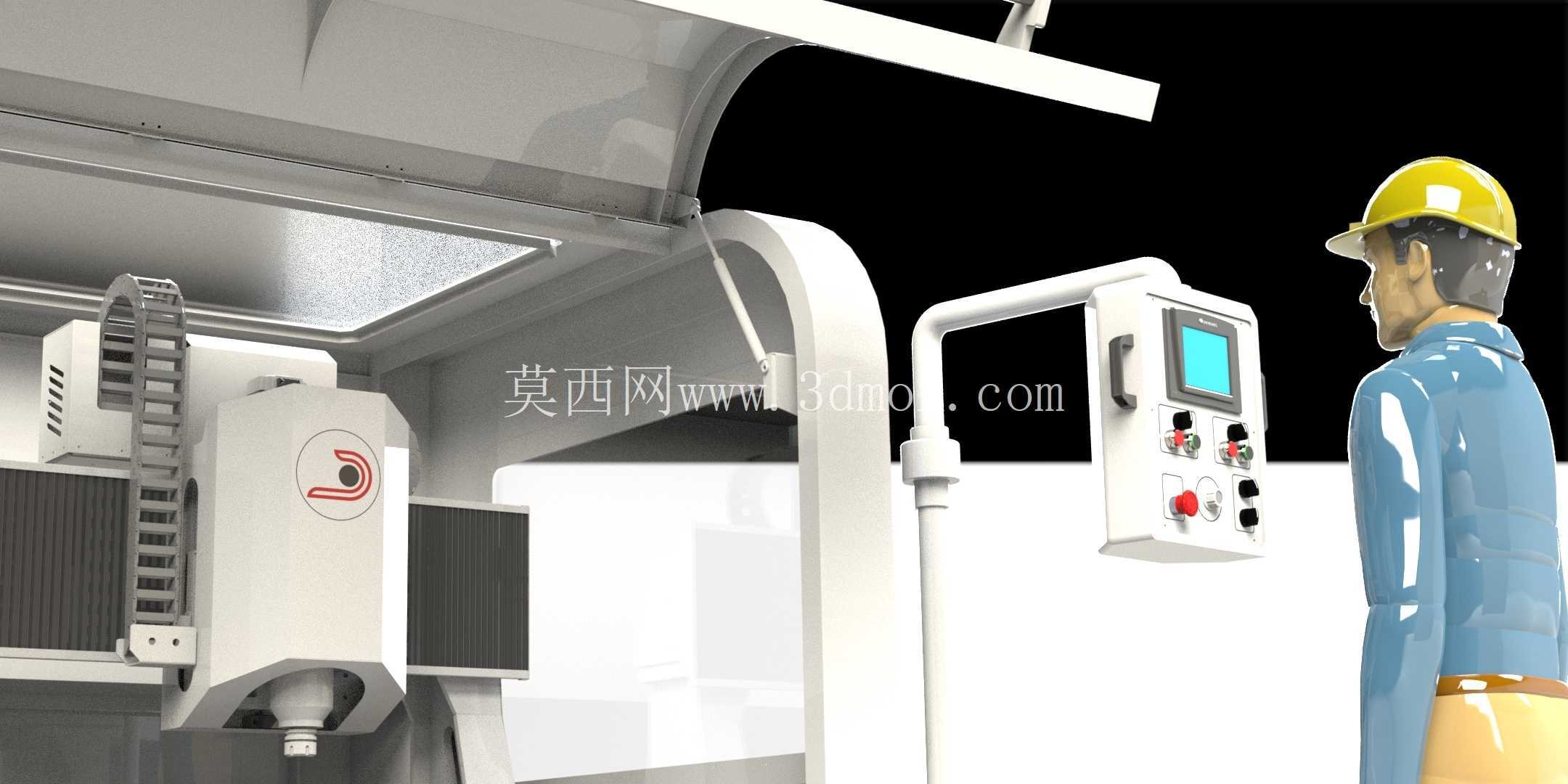

　　外罩并非单纯外壳，而是设备精度和安全边界的一部分。前罩、顶罩、侧封板与机架连接时，需要预留装配公差和检修拆口；观察窗位置对应主轴切削区，使操作人员在装夹对刀后能够直接观察刀具状态。悬挂式操作箱通过摆臂连接在设备侧前方，面板高度适合站立操作，摆臂回转范围应避开设备门开启弧线和人员通行路线。操作箱上设置显示、急停和按钮区域，接线从摆臂内部走线，外观整洁且能减少现场碰撞损伤。

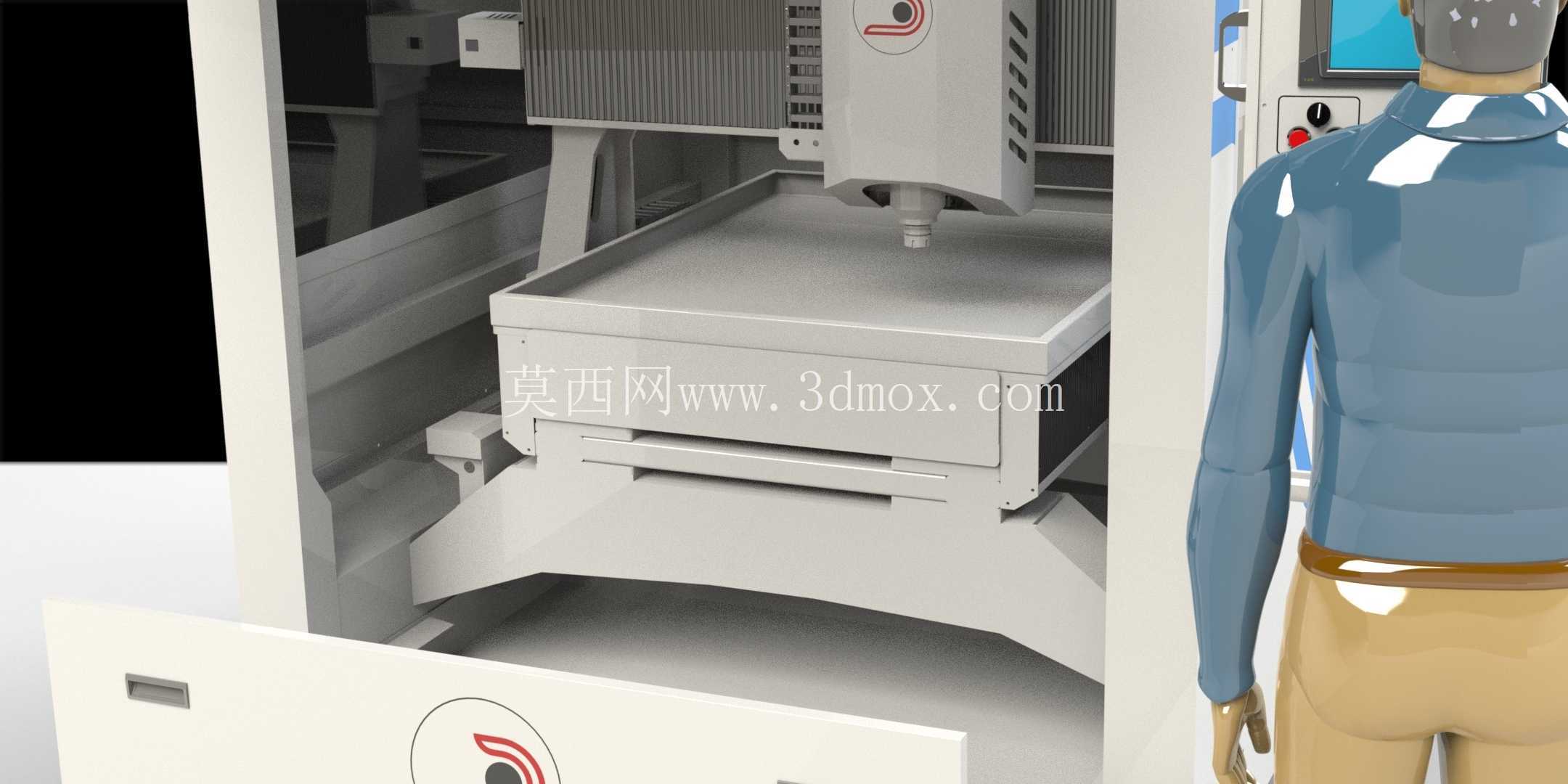

　　下部床身承担工作台、工件和切削反力，箱体式结构有利于提高刚性。底座前侧设置品牌标识区和维护开口，底部脚轮仅用于转位，设备正常工作时应由可调支撑承载。工作台面的T型槽或装夹孔位需要与常见夹具、压板和平口钳尺寸协调；台面边缘要留出排屑和清扫空间，不能因护罩门槛过高而影响工件搬运。针对较重坯料，还应在模型阶段核对叉车或液压小车靠近设备时的通道宽度，以及工作台承载后的开门间隙。

　　除尘和冷却接口的位置直接影响现场使用体验。雕刻木材、塑料或碳纤维类材料时，吸风口应靠近刀具切削区并沿护罩内部形成气流通道；加工金属件时，则需考虑冷却液回流、飞溅遮挡和废液收集。管路走线不宜横跨操作区，也不能与主轴电缆、拖链发生摩擦。电缆拖链的弯曲半径、固定端和活动端行程要在三维装配中逐段检查，尤其在轴行程极限位置，不能出现拉扯、挤压或与钣金锐边接触。

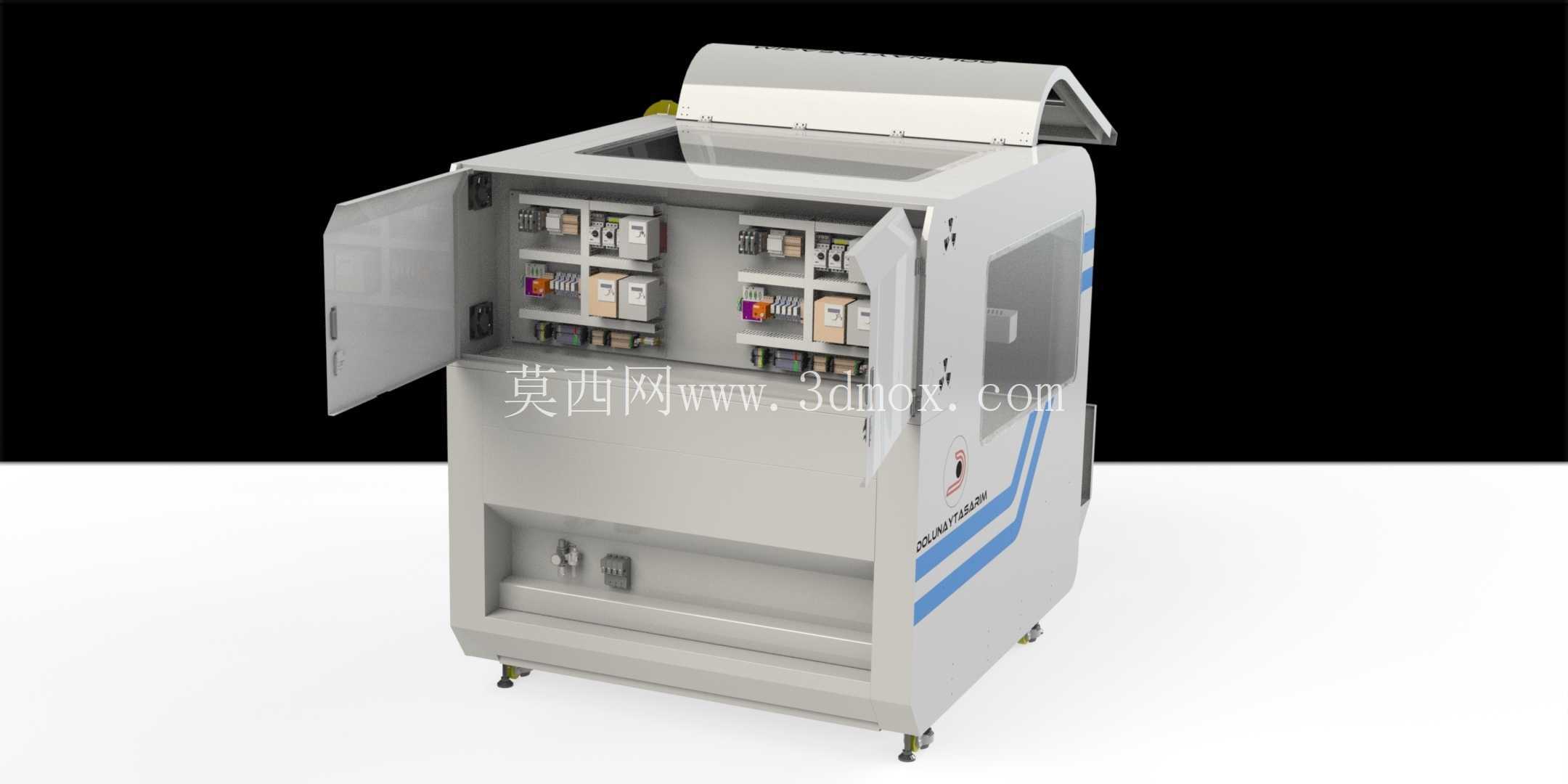

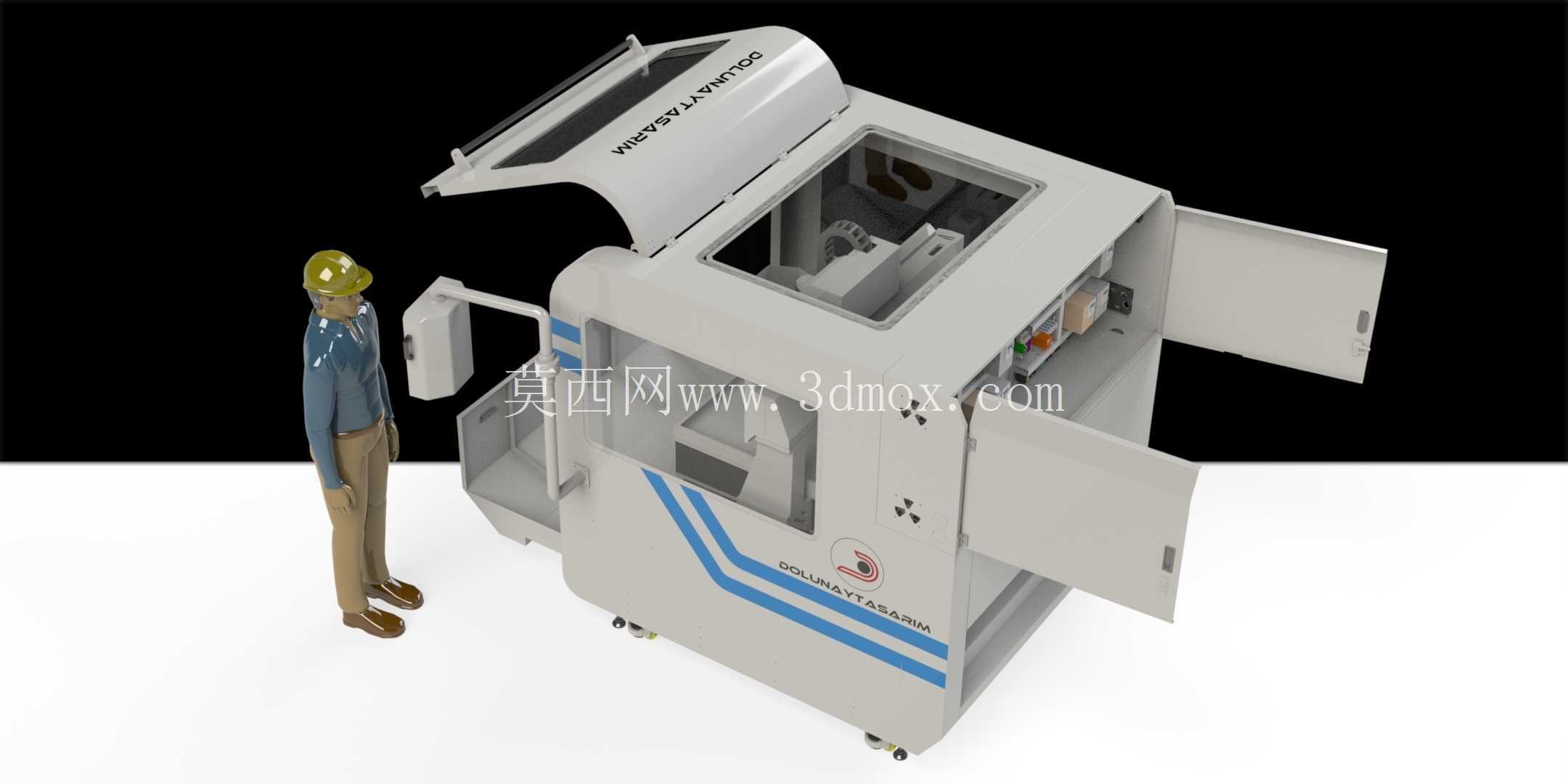

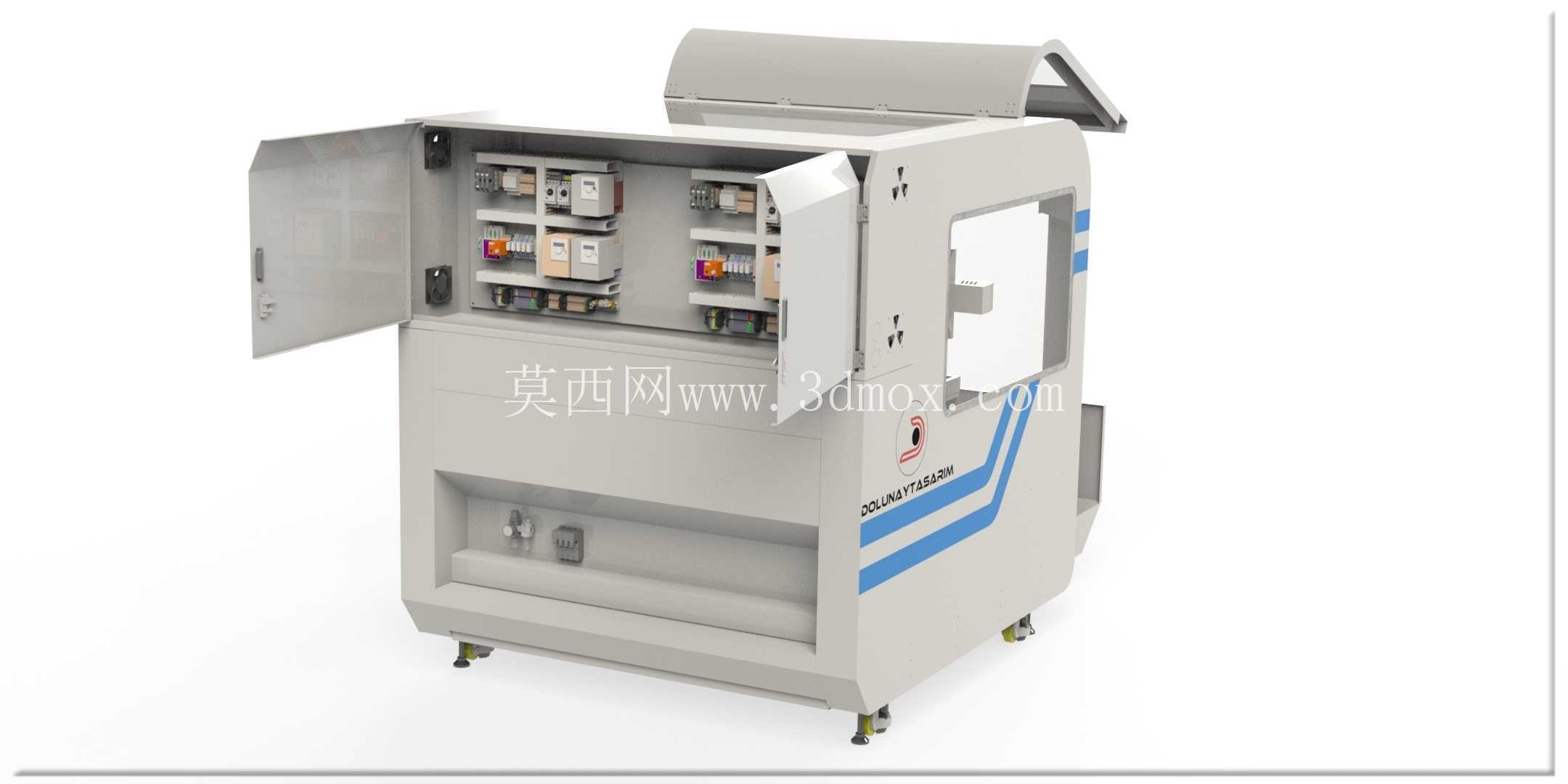

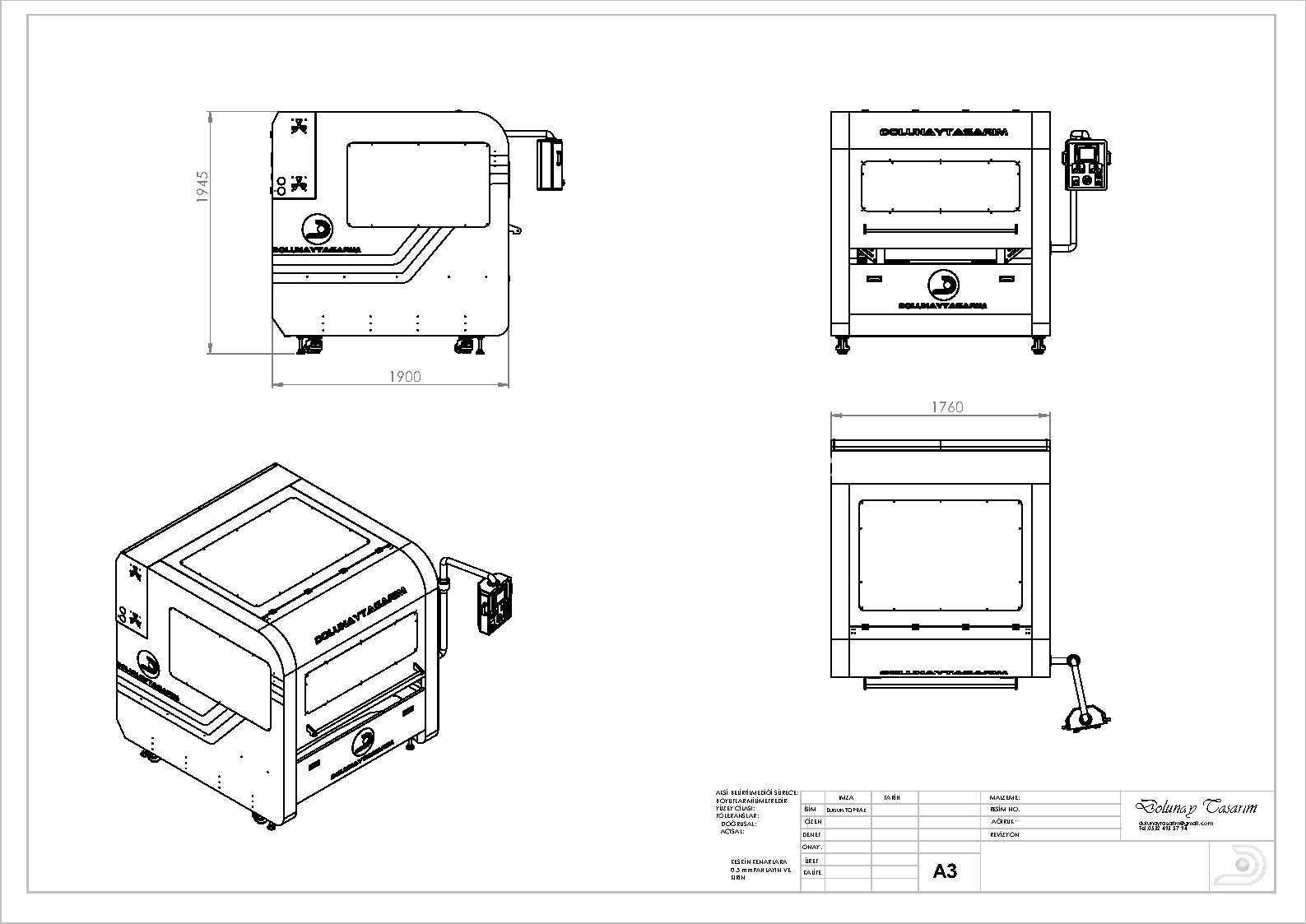

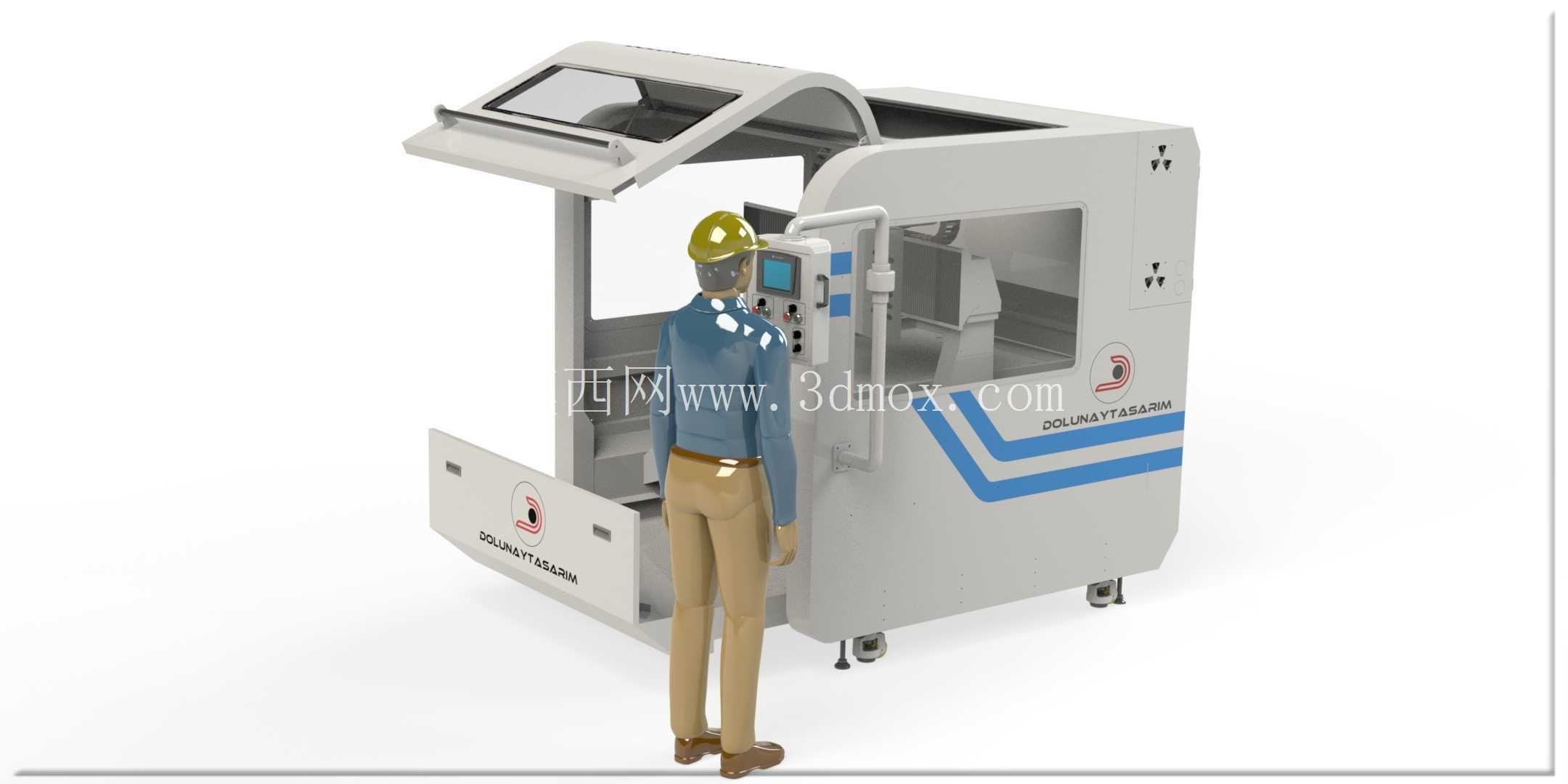

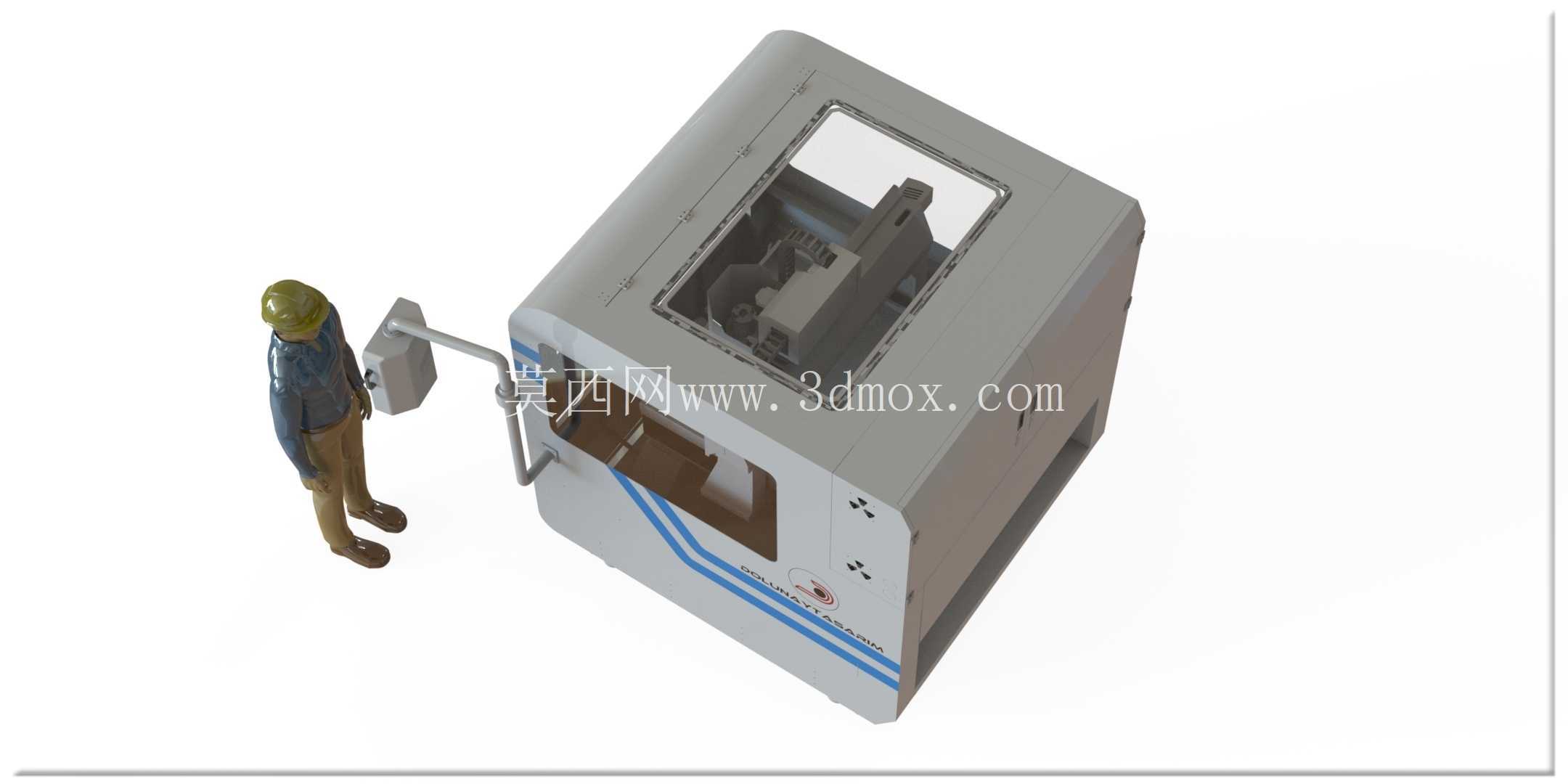

　　安全设计方面，防护门、观察窗、急停按钮和维修开口应形成清晰的人机边界。人员正常操作时站在操作箱一侧，上下料时进入正面区域，维护时则从侧面或顶部接触主轴、导轨和传动件。设备外轮廓需要明确标注最大开门角度、操作箱回转半径和顶部开启高度，避免厂房柱距、管线高度或行车吊运路径与设备干涉。通过完整三维结构校核，可以在制造前发现床身支撑、护罩装配、操作姿态、维护空间和管线走向之间的冲突，使设备既能满足精密雕刻加工，也能适应车间长期安装与批量生产使用。
