大型五轴龙门数控加工铣床结构

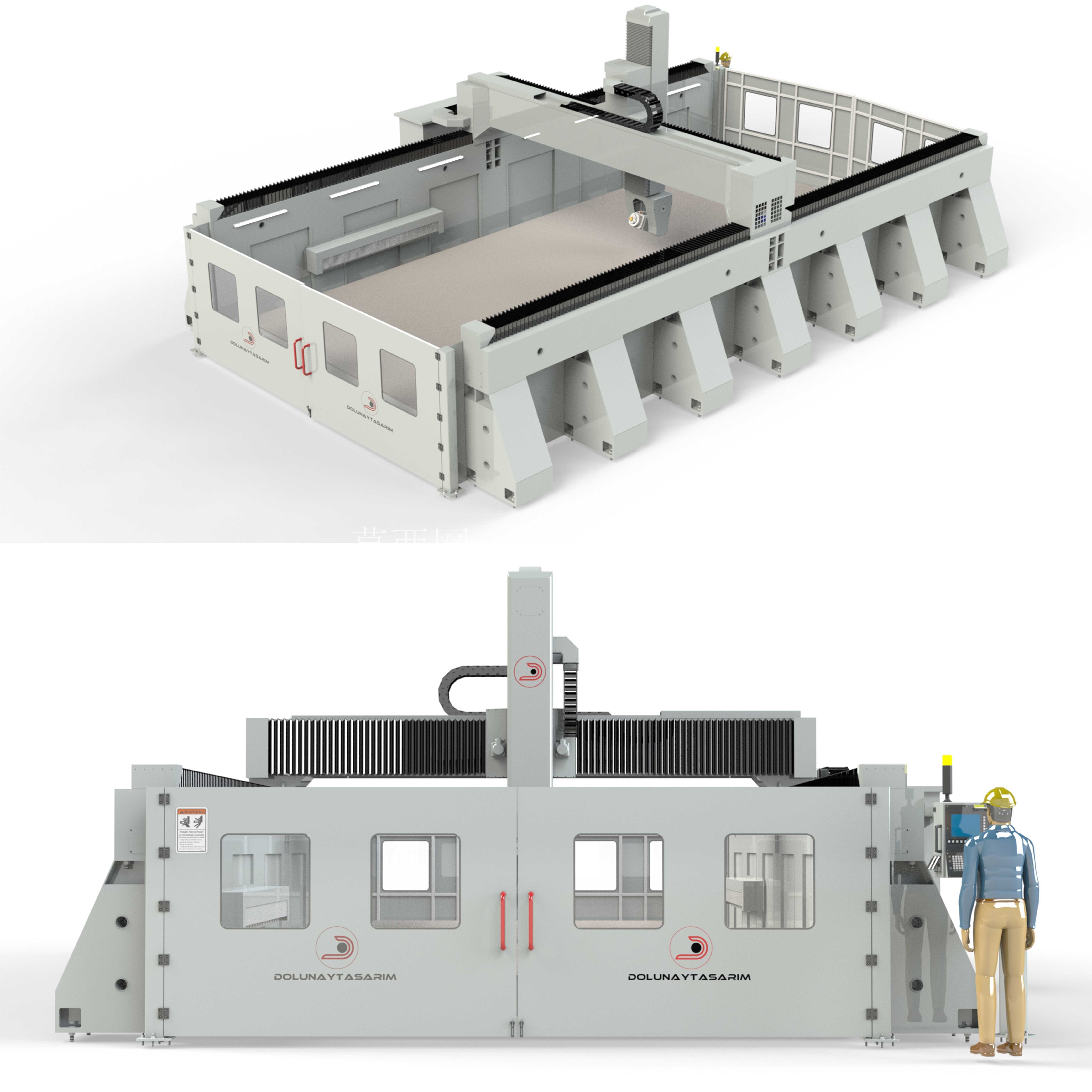

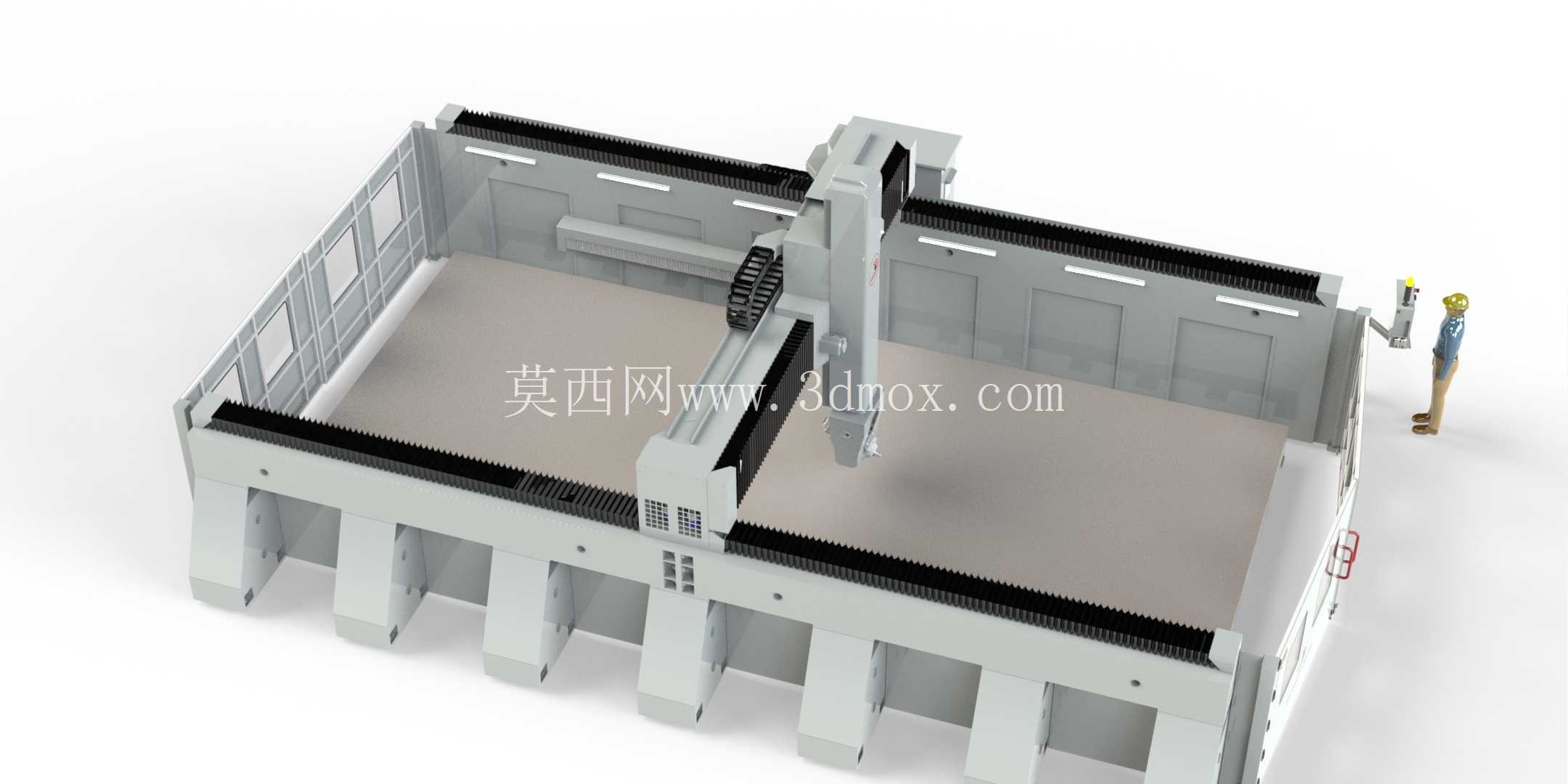

　　该设备面向大型结构件的高精度多面加工场景，常见于航空航天蒙皮与框架件、新能源汽车大型模具、轨道交通构件、船舶配套件以及复合材料成型件的生产环节。相比普通三轴龙门，五轴结构能够在一次装夹中完成空间曲面、倾斜孔系、侧壁倒角和复杂型面的连续加工，减少工件反复吊运、找正和二次装夹带来的累积误差。整机采用龙门框架式布局，床身两侧设置高刚性支撑墙，顶部横梁承载滑枕与主轴单元，纵向行程沿床身长度方向展开，横向溜板在横梁上移动，垂向滑枕负责进给，附加回转摆动轴则使主轴具备空间姿态调整能力。

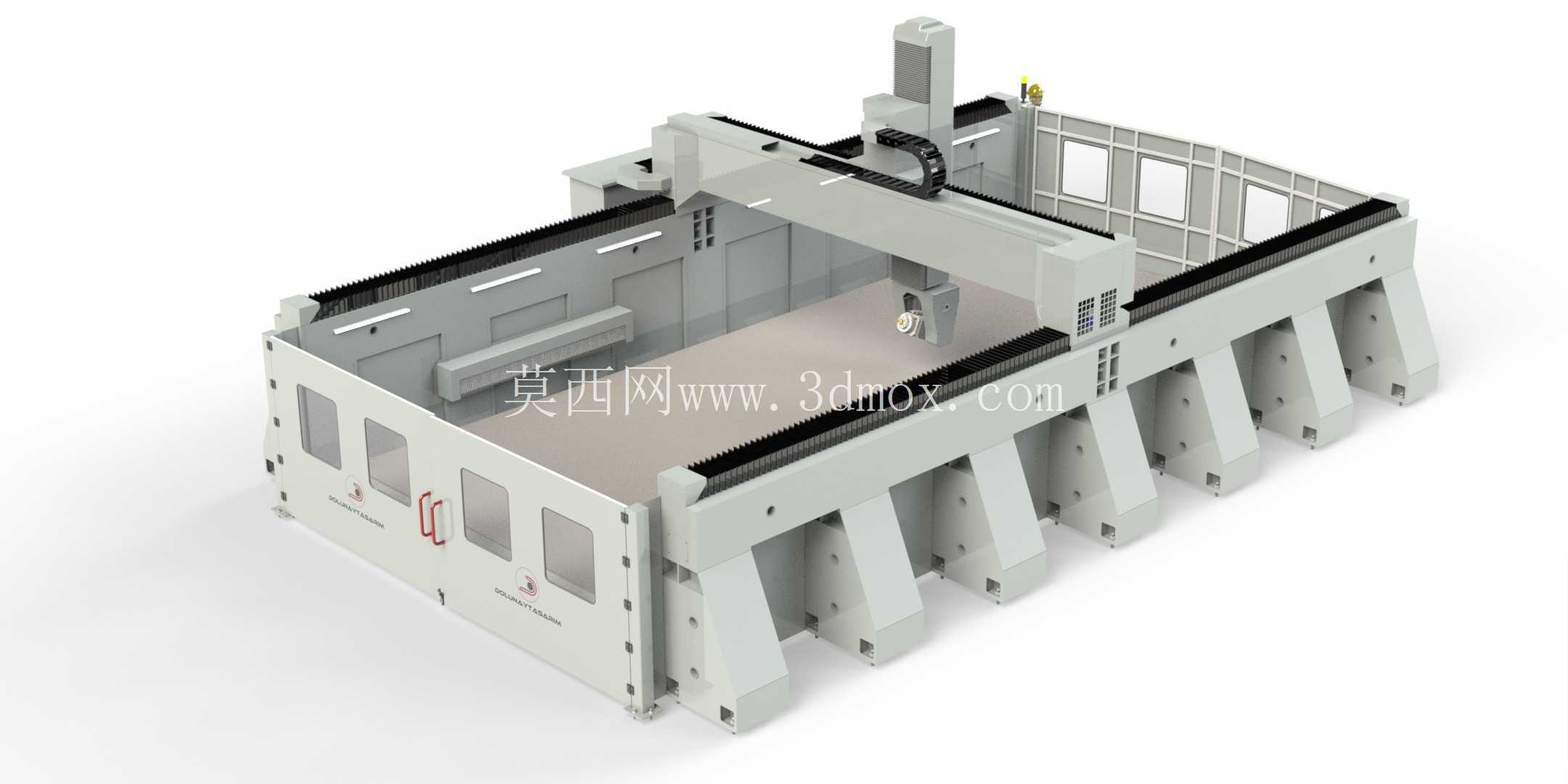

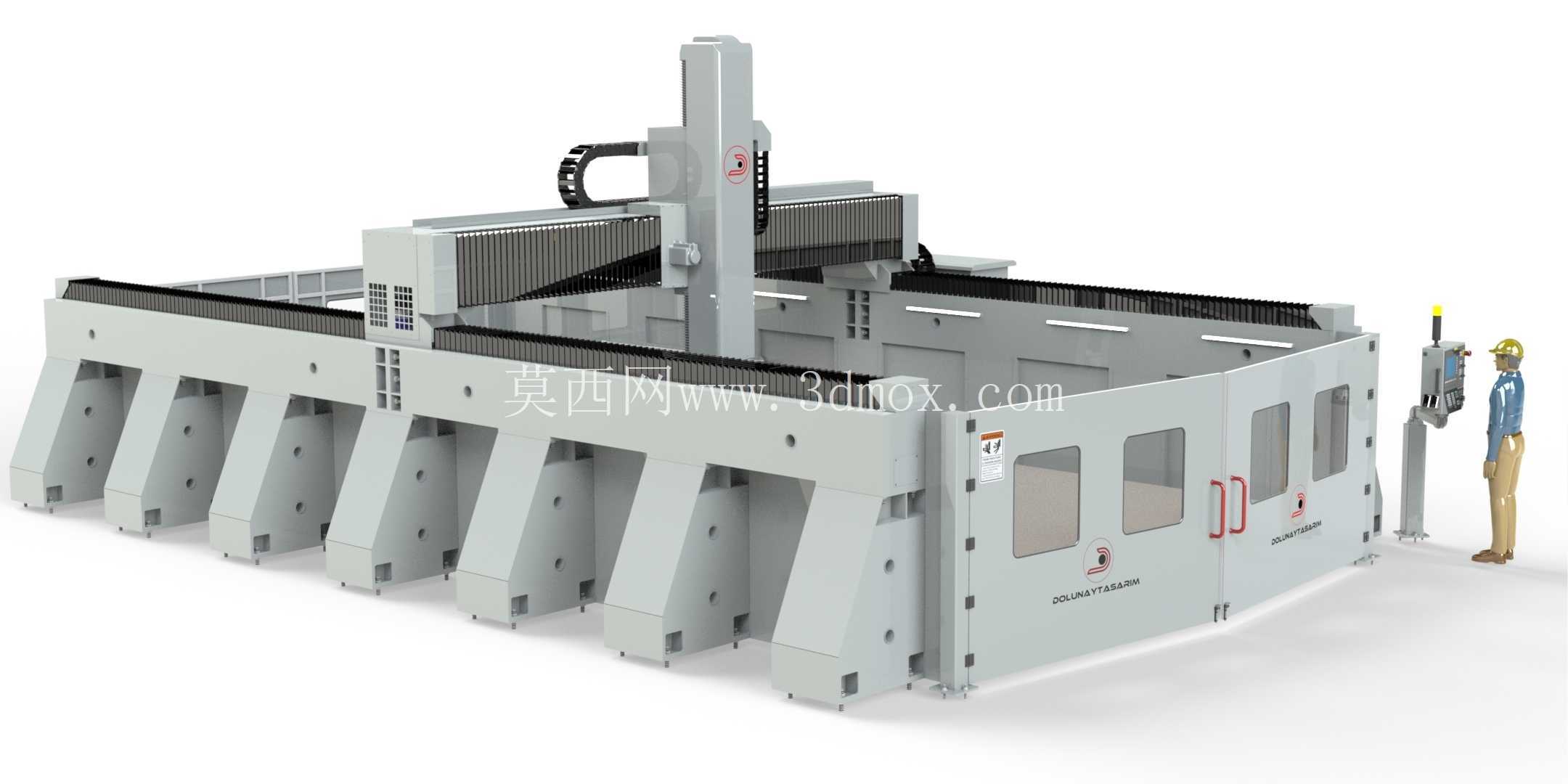

　　从结构设计思路看，床身和立柱倾向于采用箱形筋板与斜撑组合形式，模型中侧面连续三角加强筋能够直观反映大件抵抗弯曲和扭转变形的设计意图。长床身不仅要承担工作台、夹具和工件的静载荷，还要承受铣削过程中交变切削力，因此支撑间距、地脚布置和筋格密度需要围绕刚性、振动衰减和热稳定性综合权衡。横梁作为跨距较大的移动部件，其截面高度、导轨安装面和驱动元件布置直接影响切削时的挠度。实际设计中通常会将导轨面、丝杠或齿轮齿条安装基准、润滑管路和防护安装空间统一考虑，避免后期装配时出现干涉。

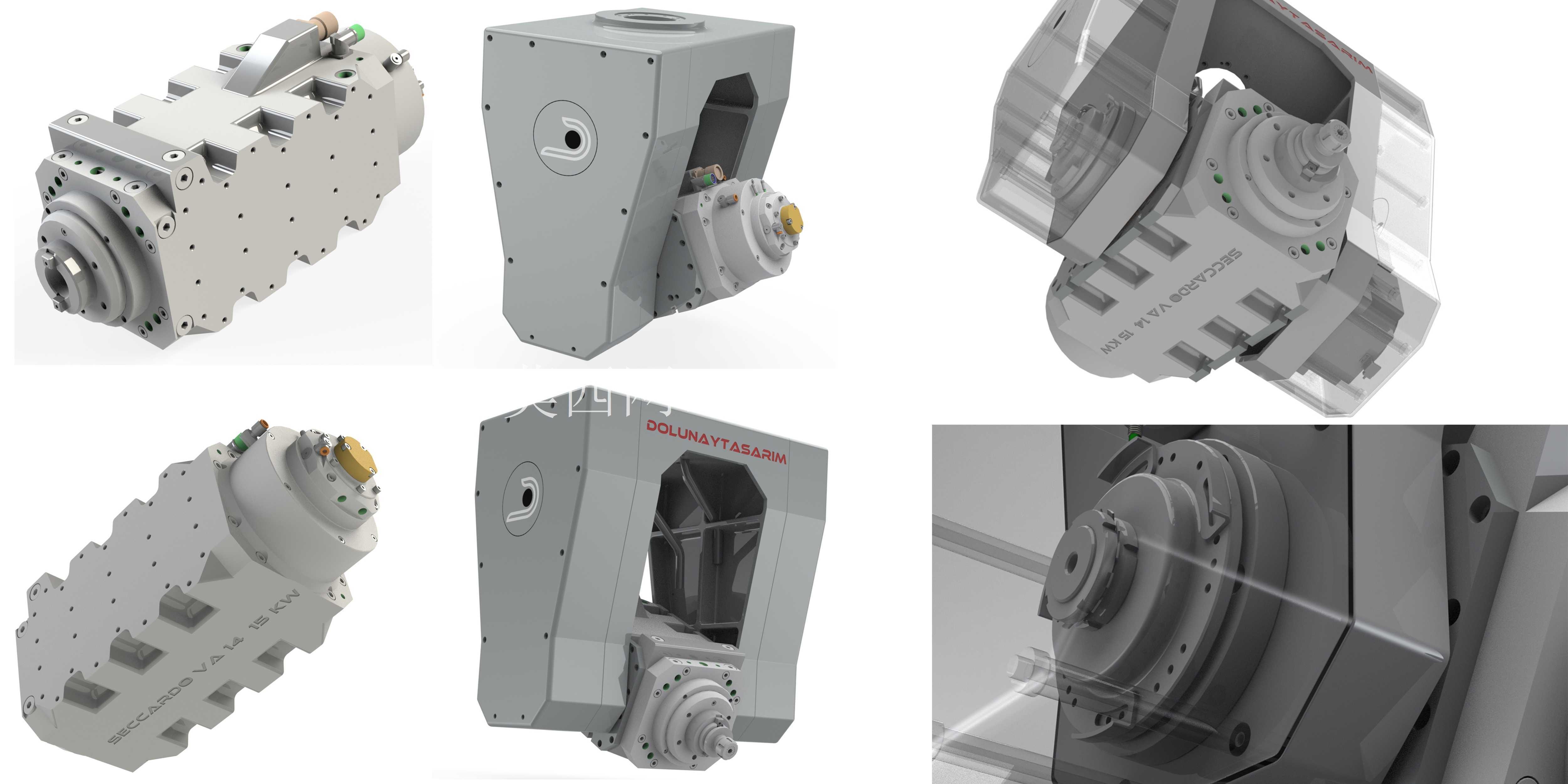

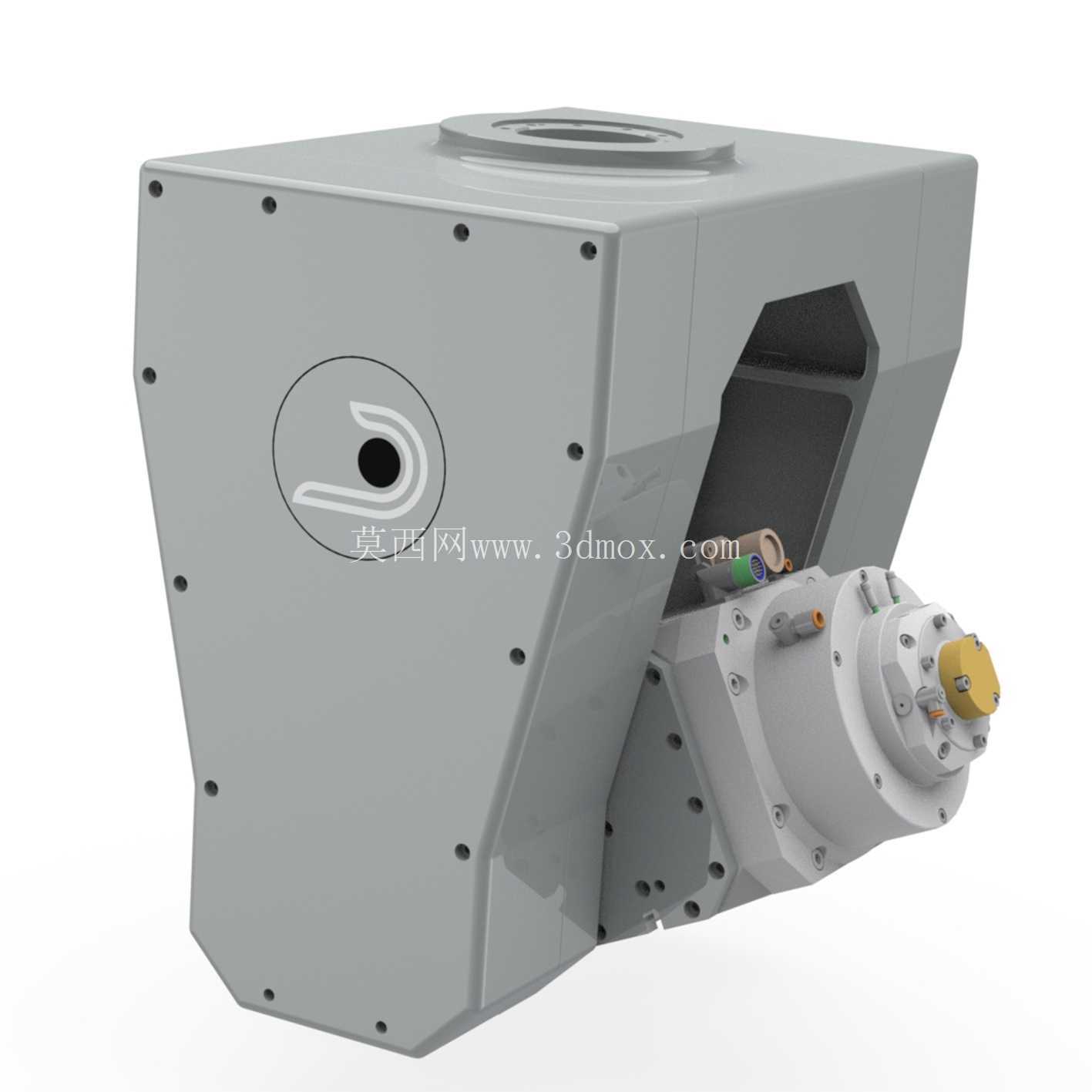

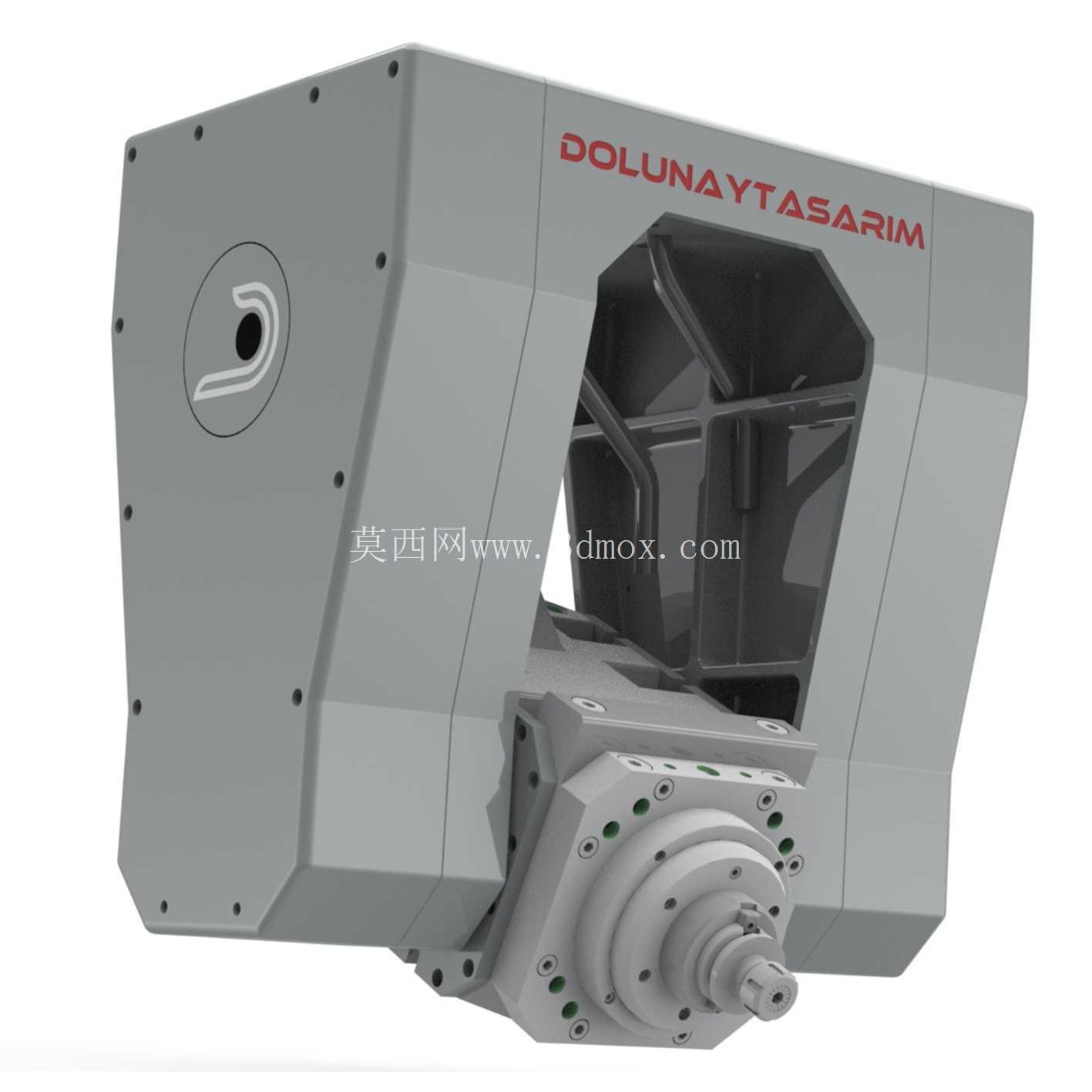

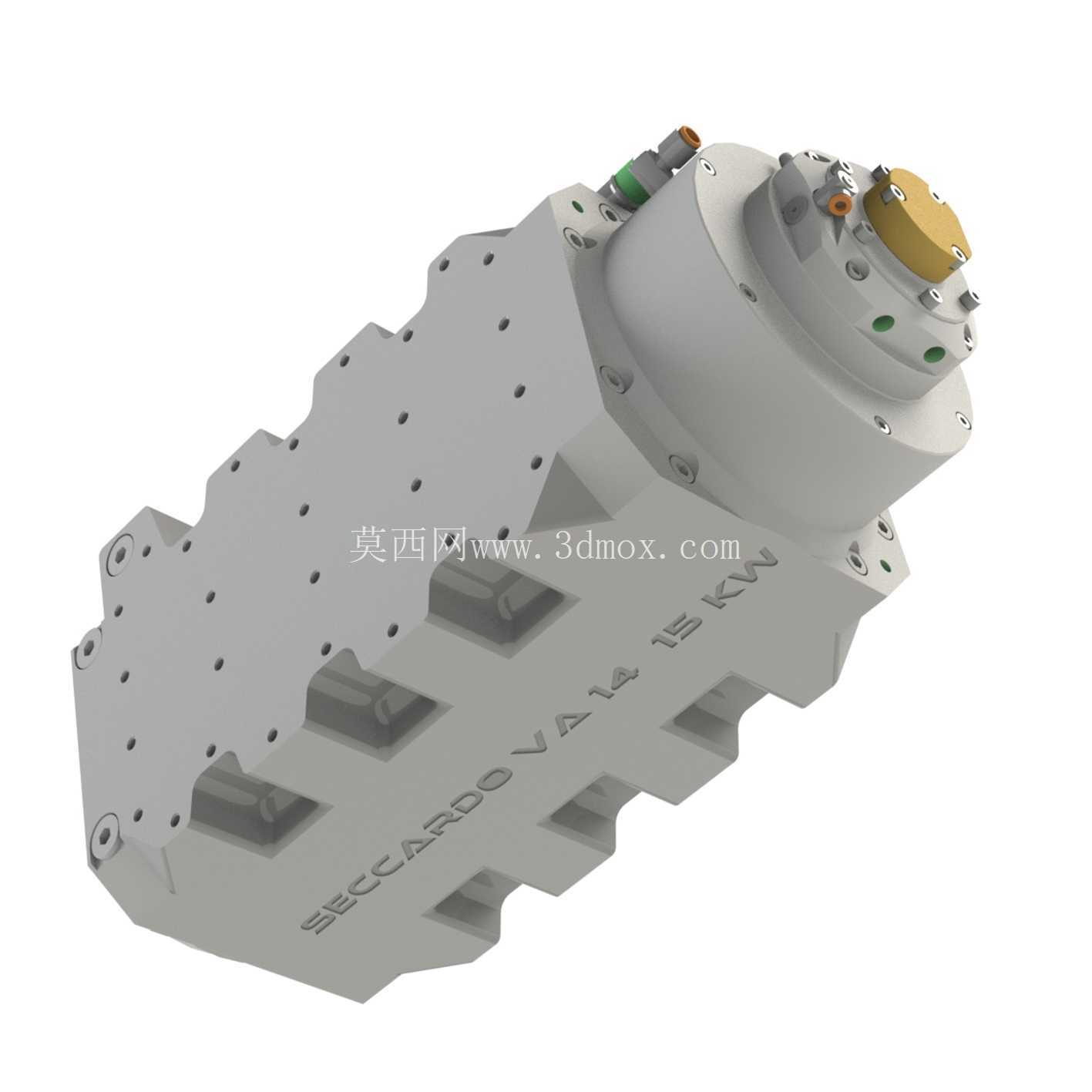

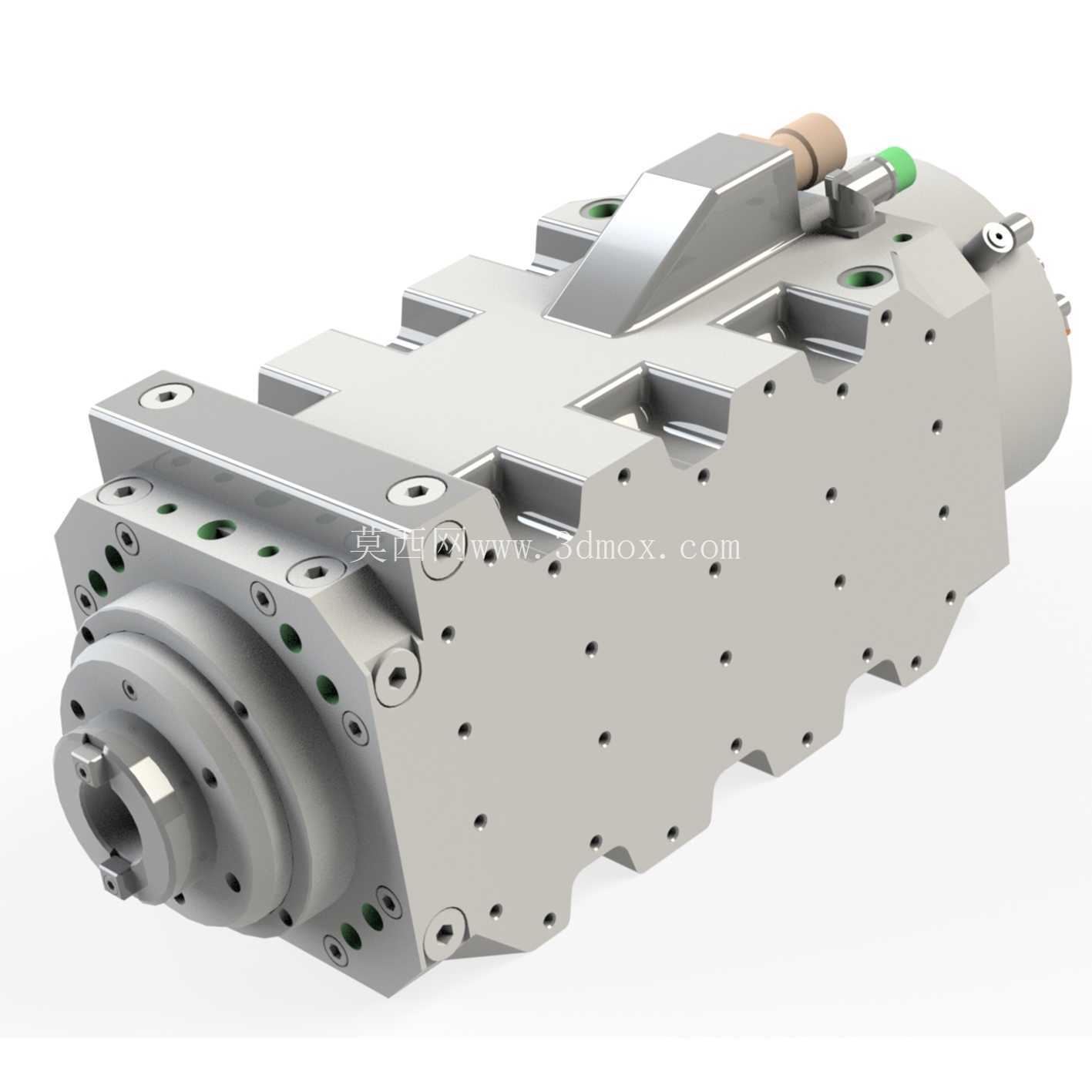

　　主轴头部分是五轴加工能力的核心。摆头或龙门移动式回转结构可使刀具轴线相对工件形成连续变化角度，在加工深腔侧壁时，能够通过短刀具悬伸获得更好的刚性；在加工叶轮、覆盖件模具和复合材料构件时，也能让刀具以更合理的入射角接触型面，降低刀具侧刃过度摩擦和表面接刀痕迹。滑枕内部需要容纳主轴驱动、冷却、润滑、气动锁紧及检测线缆，三维结构设计时应重点检查随摆动轴运动的电缆、油管和气管弯曲半径，确保全行程内不存在拉扯、摩擦和小半径折弯。

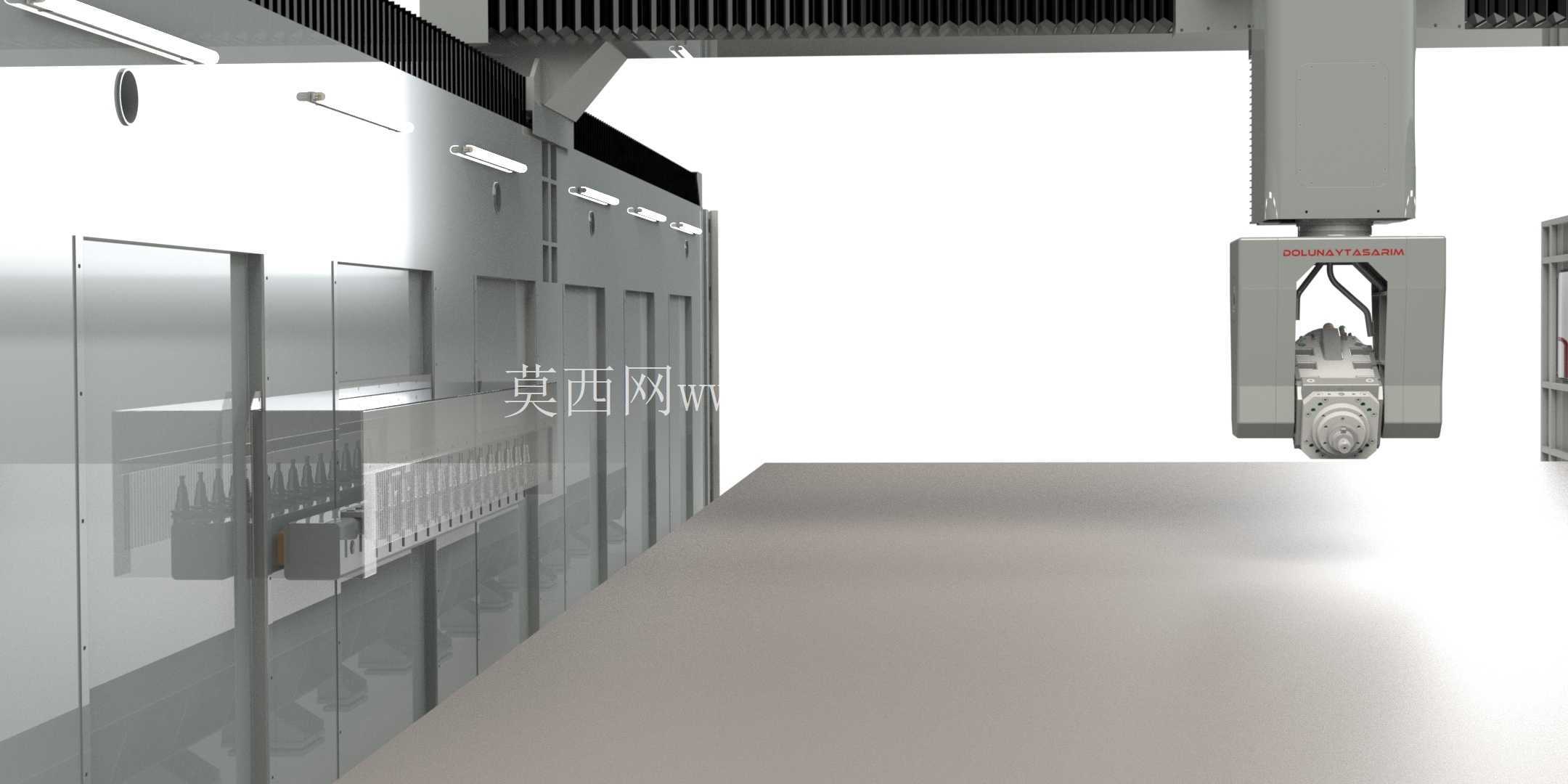

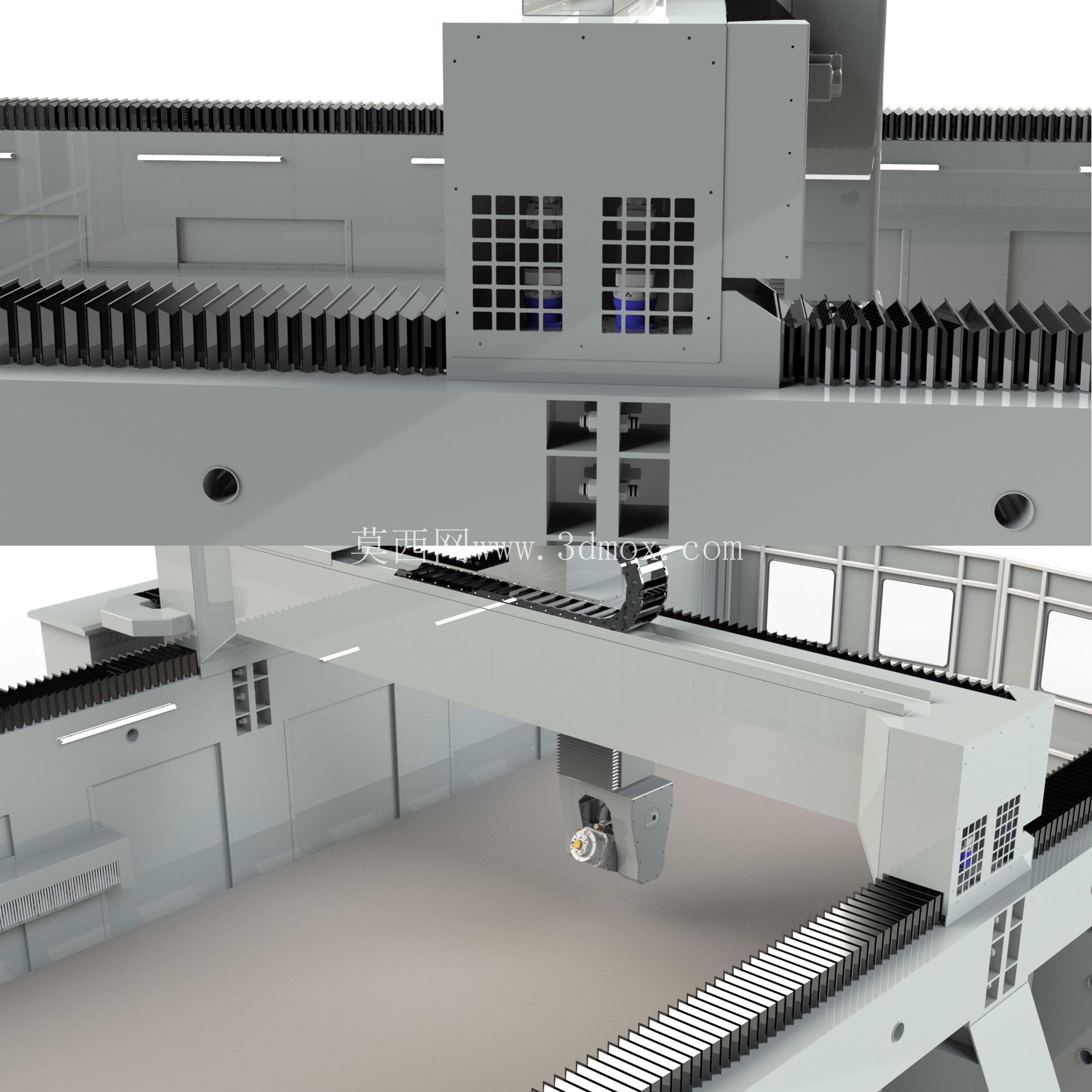

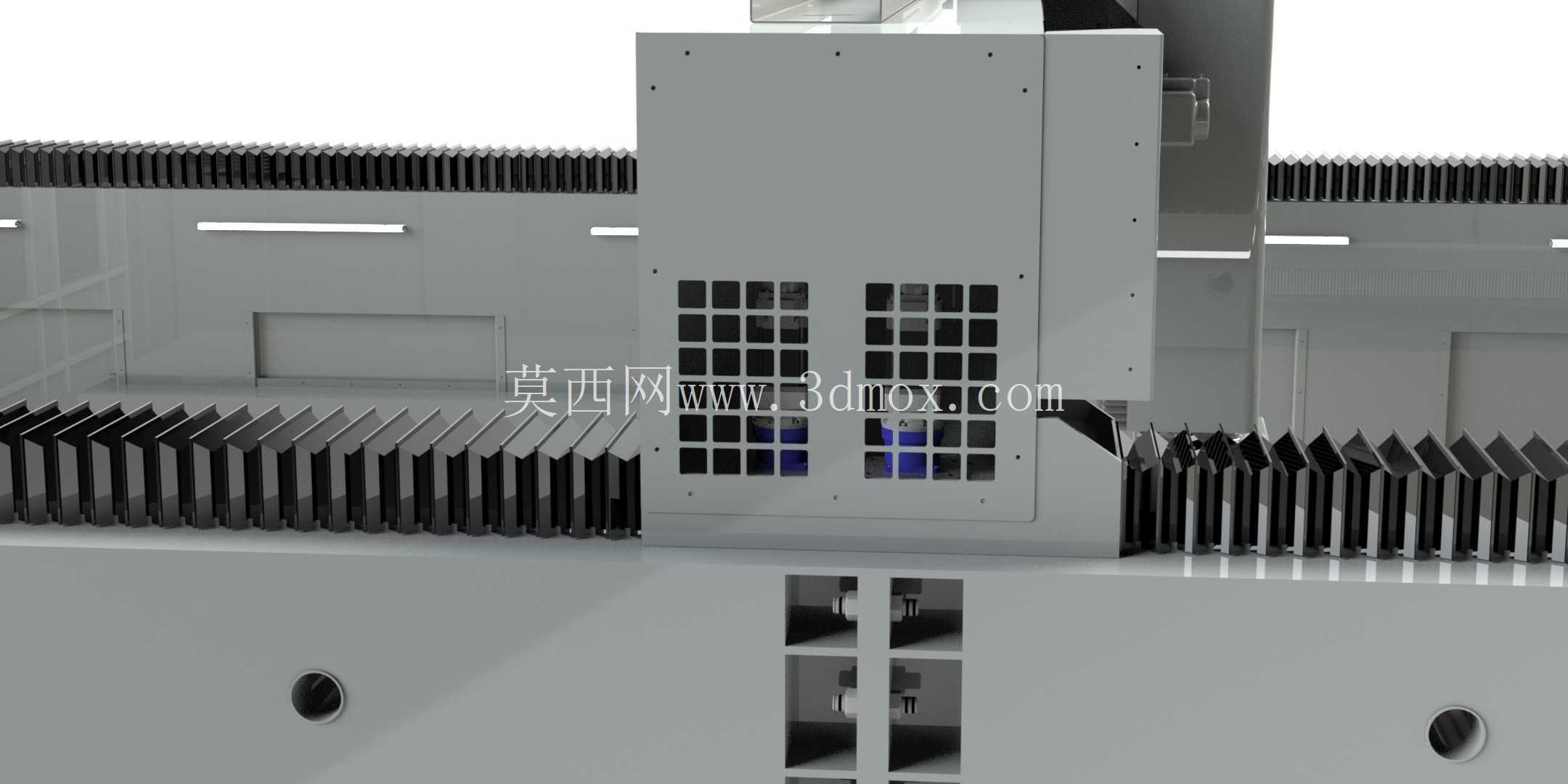

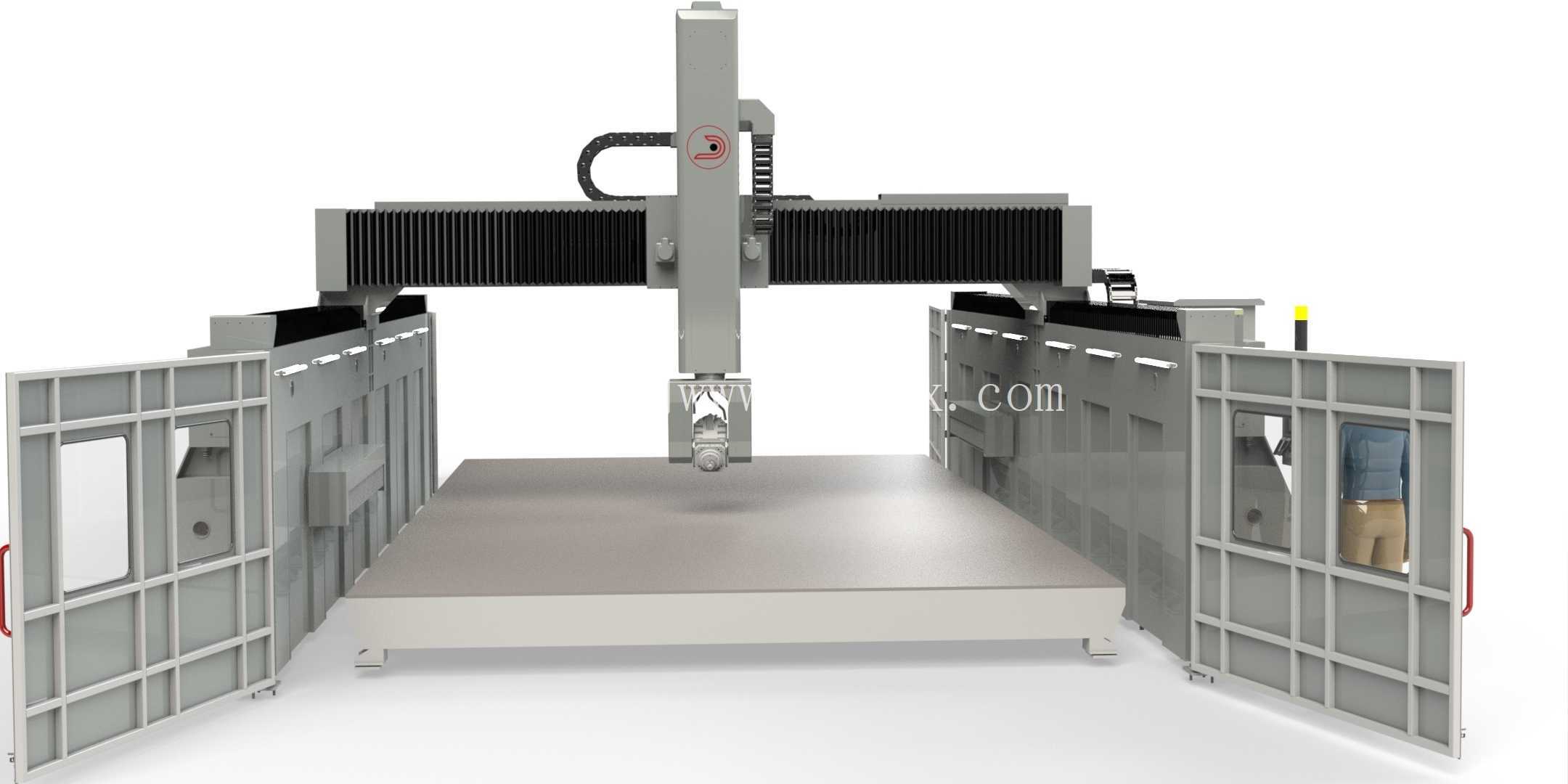

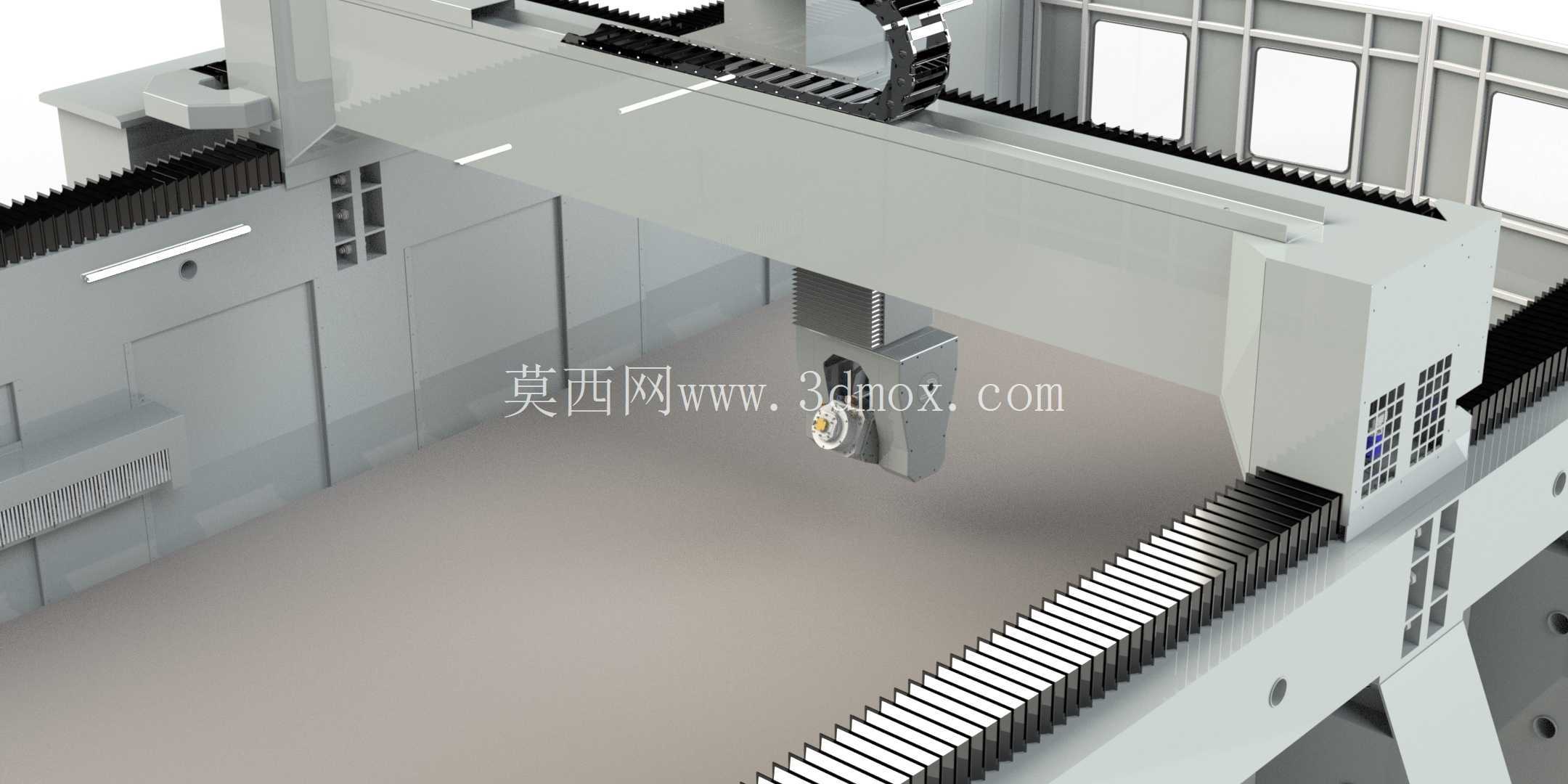

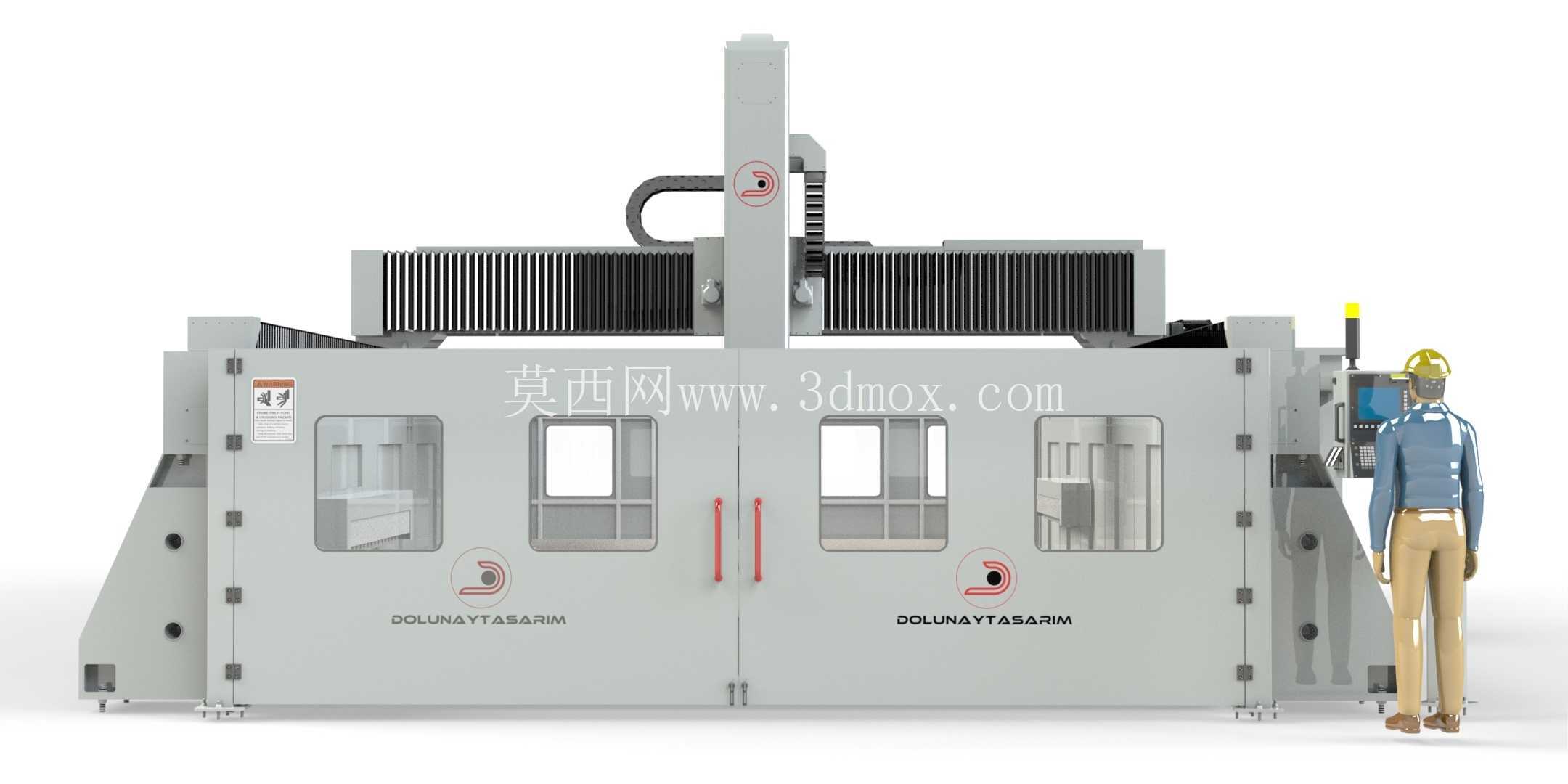

　　防护设计在这类大型机床上占有很大比重。模型前部和侧面设置封闭护板、观察窗与检修门，既用于阻挡高速铣削产生的切屑和切削液飞溅，也为操作人员提供安全隔离。观察窗位置需要兼顾加工区可视范围与门框刚性，门上的安全联锁开关、把手和密封条在详细设计中都应纳入装配边界。床身顶部的导轨、齿条和电缆拖链区域通常设置伸缩护罩或风琴防护，以防止金属切屑落入运动副。龙门顶部及滑枕附近的拖链走向应水平、竖直分层布置，强弱电分离，减少运动过程中的耦合干扰。

　　排屑与冷却也是现场应用不可忽视的部分。大型工件粗加工时切屑量大，床身内部或两侧往往预留螺旋排屑器、链板排屑机或冲屑通道的安装空间；切削液池、泵组和管路接口虽然在外观模型中不一定完整表达，但在总体布局阶段必须提前确定，否则设备就位后改造会影响地基和防护。工作台区域的T型槽或夹具安装面要根据典型工件重量、夹紧方式和吊装路径设计，台面长度、宽度和承载能力需与龙门跨距、主轴端面至工作台距离相匹配。

　　从安装边界看，这类设备占地面积大，运输时通常需要按床身、横梁、滑枕、主轴头、防护件和外围排屑系统分体发货，现场再进行精密拼装。厂房规划不仅要核对设备外形长宽高，还要预留顶部吊装高度、横梁检修空间、侧面维护门开启范围以及工件叉车或行车转运通道。地基设计需结合床身支撑点、工件最大重量和切削振动特性，地脚螺栓位置应避开排屑沟和切削液回流通道。整机就位后，导轨直线度、横梁水平、双轴同步以及五轴回转中心精度都需要通过装配调试逐步保证。

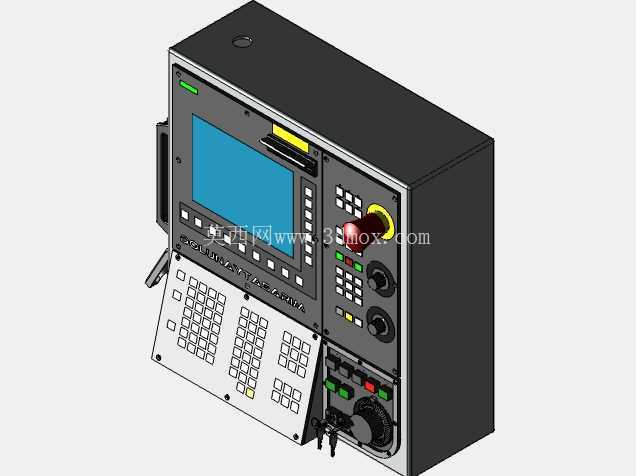

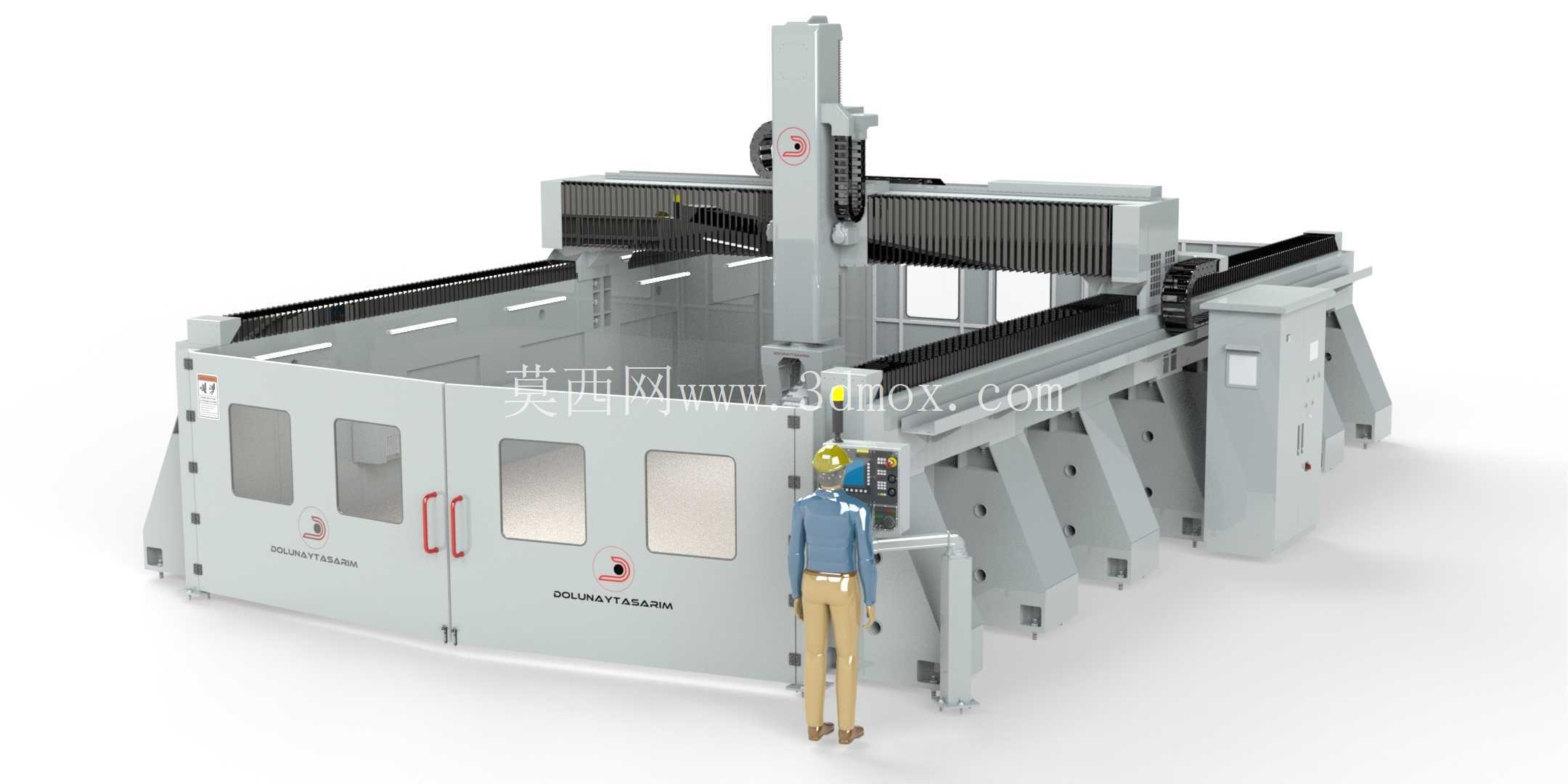

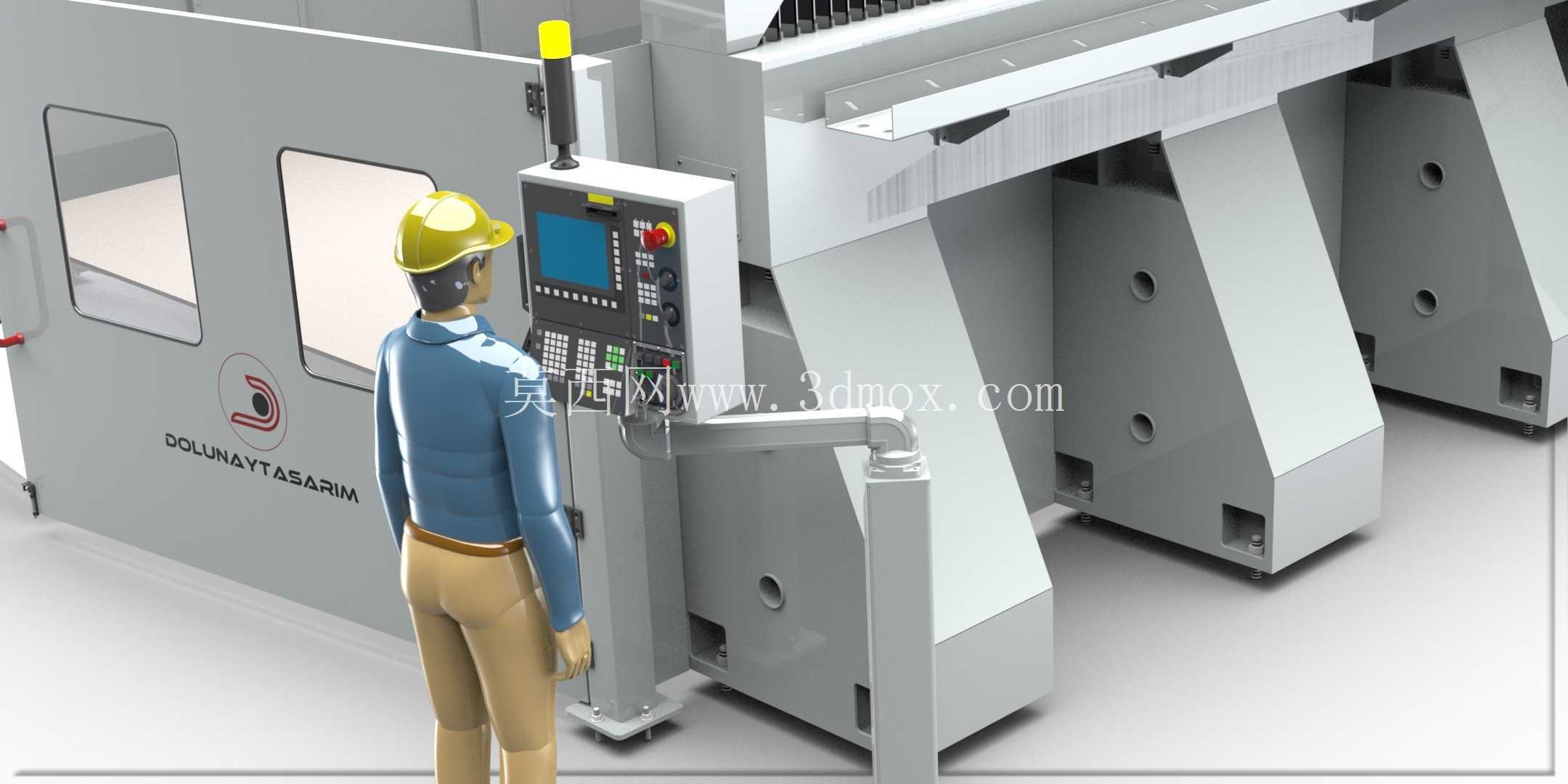

　　在三维建模工作中，该类设备适合按床身组件、龙门驱动组件、主轴滑枕组件、五轴摆头组件、防护组件、工作台组件和外围操作站进行分层次建模。大件外观可先通过总体轮廓确定行程与包络，再细化导轨安装面、检修门、观察窗、拖链支架和吊装孔；运动部件则要建立清晰的装配约束，检查横梁移动、溜板横向进给、滑枕升降和摆头旋转时的极限位置干涉。模型中右侧操作站的位置也提示了人机交互边界，操作面板应远离切屑飞溅区，同时保证操作者能够观察主轴和工件，吊挂件或支架不得与防护门、工件吊运动线发生冲突。整体来看，该结构体现了重型龙门机床高刚性、多轴联动、全防护和长行程加工的典型工程特征。
