ArduinoUno开源开发板三维结构

　　这块Arduino Uno R3开发板的三维结构，面向教学实验台、小型自动化样机、创客设备和嵌入式控制验证场景。实际项目里，它常被放在控制箱内侧、实验面板背面或桌面原型装置中，用来采集按钮、限位开关、电位器、温度与光敏信号，也可驱动继电器模块、小型舵机、指示灯和低功率执行件。对于结构工程师而言，建模重点不只是还原蓝色PCB外观，而是把USB接口、直流电源插座、排针高度、板边间隙和外接屏蔽板的叠装关系表达清楚，使设备布局阶段就能判断接线空间、插拔方向和维护可达性。

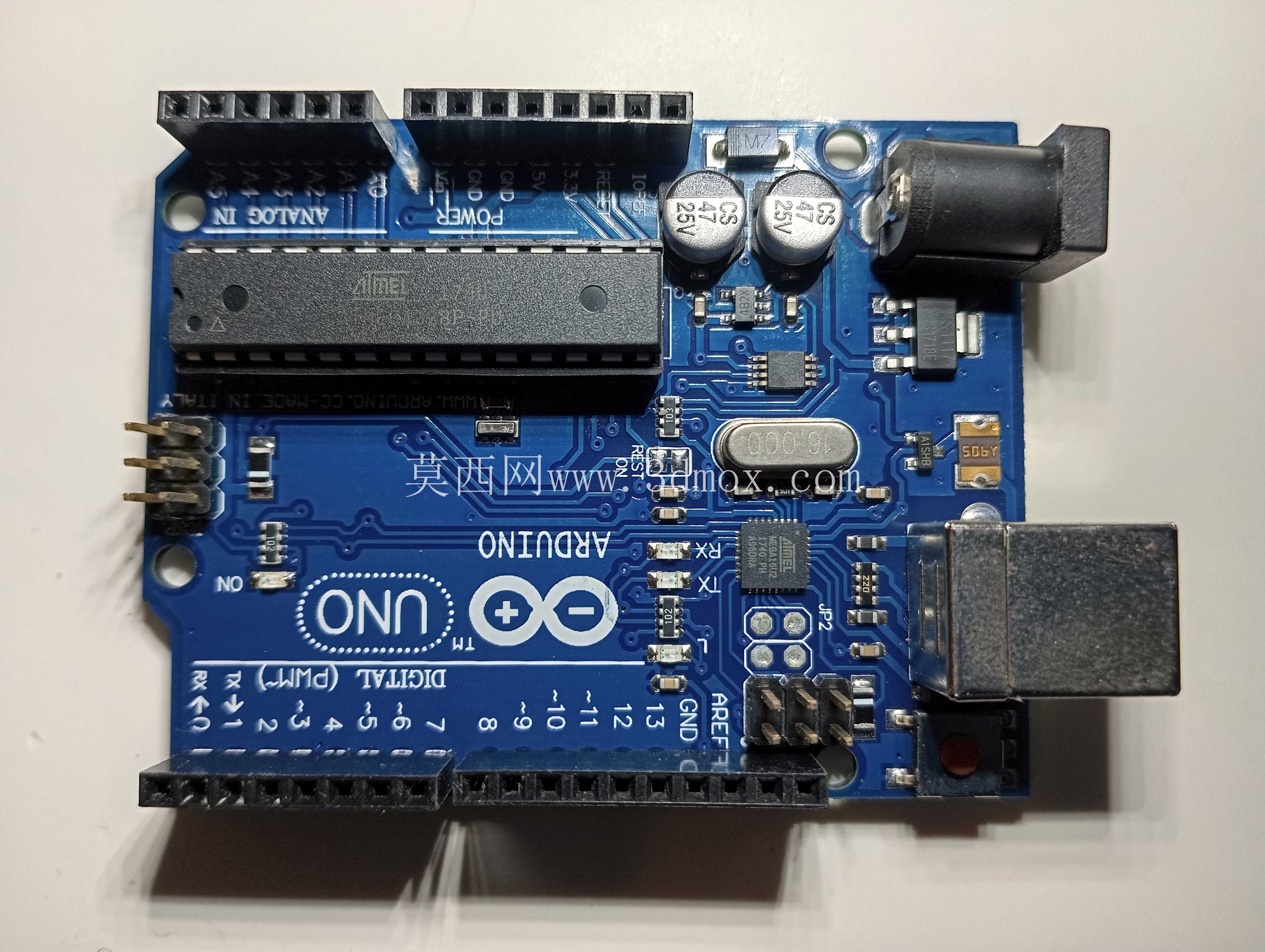

　　板卡采用ATmega328 AVR微控制器作为核心控制单元，外围布置USB-B通信接口、直流桶形电源座、复位按键、晶振、电容、电阻、ICSP接口和多组双排排针。数字输入输出引脚沿板边长边分布，其中部分引脚支持PWM输出，模拟输入引脚集中在另一侧，适合在三维总装中与传感器线束、端子台和驱动模块建立对应关系。设计时需要注意排针并非单纯装饰件，其针脚间距、排针高度和插座占用范围会直接影响上层扩展板安装。若设备内部还要叠加电机驱动板、传感器扩展板或通信模块，板卡上方必须预留足够的堆叠高度，侧面也要留出USB线和电源线的弯曲半径。

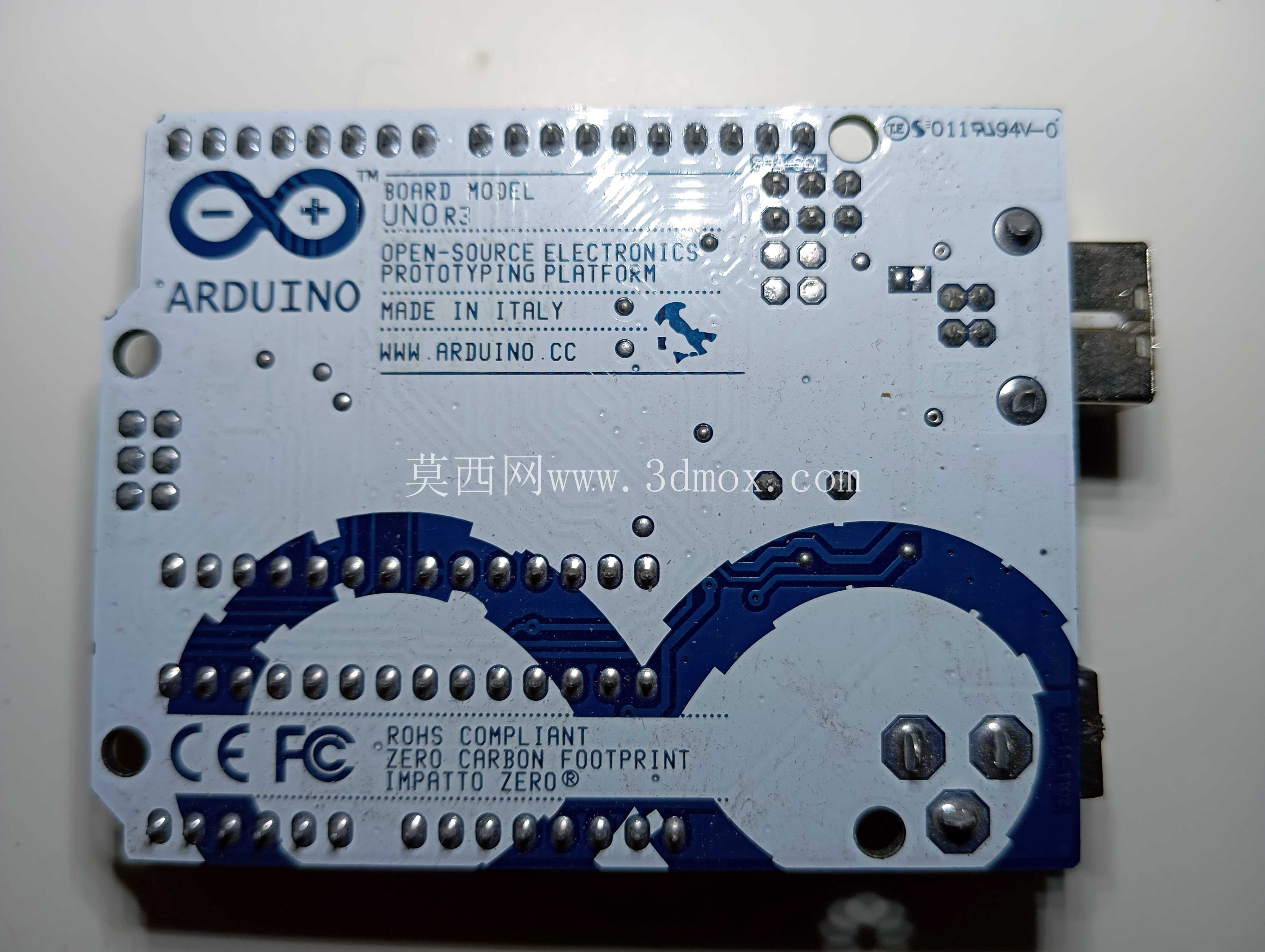

　　外形建模以矩形印制板为基础，板边轮廓、安装孔位置和接口突出量需要统一控制。USB-B接口位于板端一侧，金属外壳和塑料胶芯突出于PCB边缘，机柜开孔或面板安装时不能只按PCB厚度推算空间；直流电源插座位于相邻侧边，圆筒插头插入后会继续向外延伸，靠近侧壁、线槽或支架时应保留插拔余量。多组黑色排母和金色排针沿板边布置，针脚顶端高度、塑料座厚度和焊盘侧间隙都应在模型中体现，避免结构干涉。若开发板通过铜柱固定在钣金底板或亚克力支架上，安装孔下方要预留螺丝头、螺母和绝缘垫的空间，板底焊点也不宜直接压在金属面上。

　　从设计思路看，这类开源控制板的优势在于接口标准化、扩展资源丰富、验证周期短，适合非量产设备和教学平台。结构设计时可把它作为控制子模块处理：先确定维护面，再决定USB口和电源口朝向；先梳理上层扩展板数量，再确定板卡上方净空；先确认外部线束走向，再安排线槽、扎带座和固定孔。板卡在设备内不宜靠近强电端子、大功率继电器或发热明显的驱动模块，若无法避开，应增加隔离板或保持空气间隙。对于振动较小的桌面设备，可使用铜柱加螺丝固定；对于移动小车、机械臂样机等振动场景，则应在固定点处增加减震垫或采用支架夹持，避免排针长期承受晃动应力。

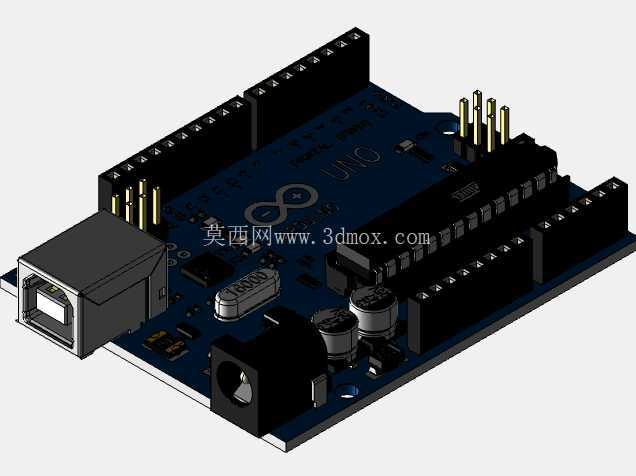

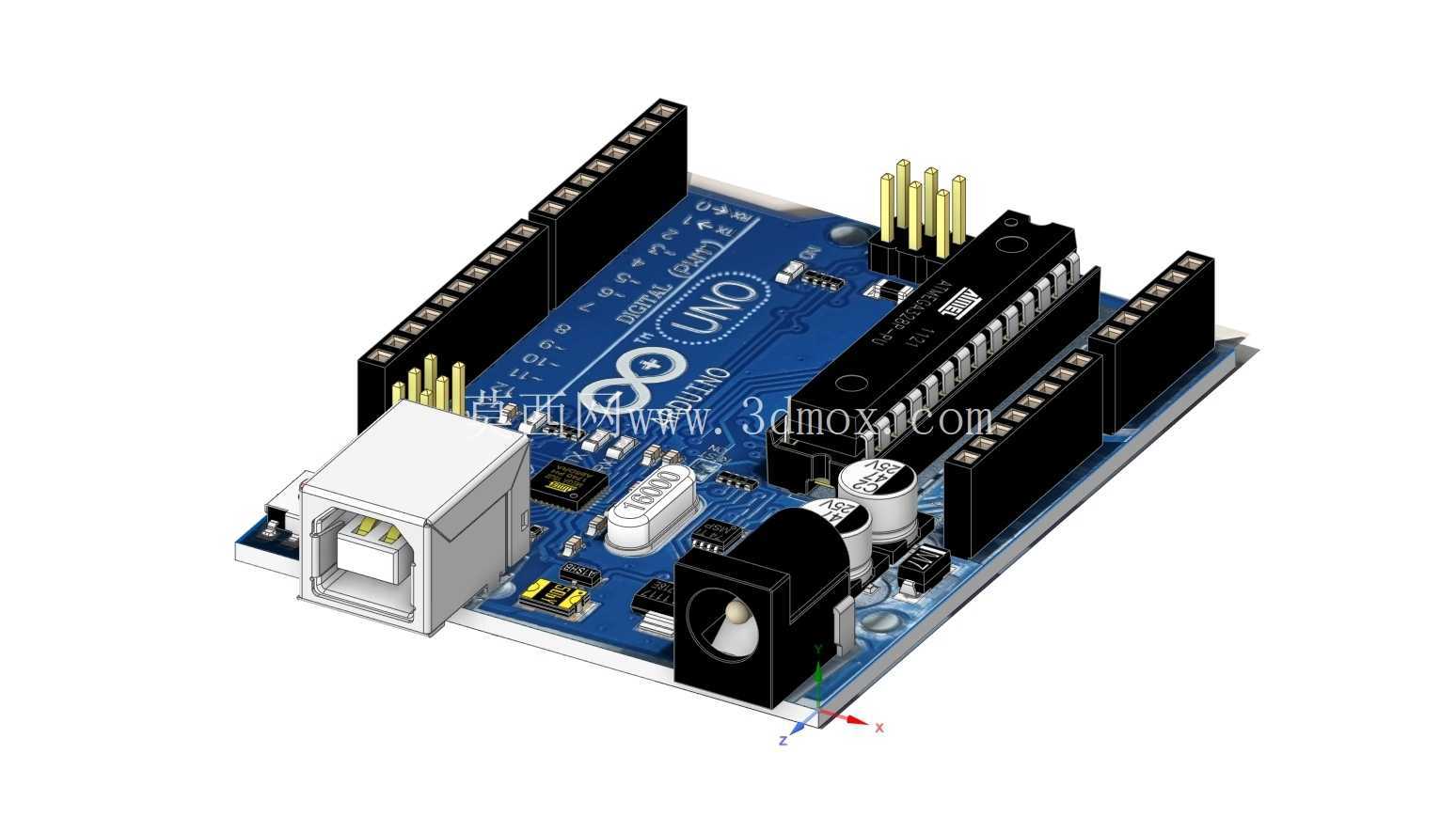

　　三维表达上，PCB表面的丝印、芯片轮廓、接口形状和元件高度都应分层建模，便于在总装中进行空间检查。USB接口金属壳、电源座黑色圆柱外壳、白色插座、蓝色板基、黑色排母和金属针脚形成明显的材质区分，能够帮助评审人员快速识别接线方向。板卡周围不建议贴边布置高大零件，尤其排针上方和接口前方应保持操作空间。若设备外壳需要开孔，开孔尺寸应兼顾线缆插头、标签位置和装配公差，不能仅按PCB本体轮廓裁切。通过完整还原接口、排针、安装孔和元件高度，这个开发板模型可以直接用于实验装置布局、控制箱干涉检查、教学演示以及小型智能设备的结构方案验证。
