北欧半导体蓝牙5.0原型开发板结构

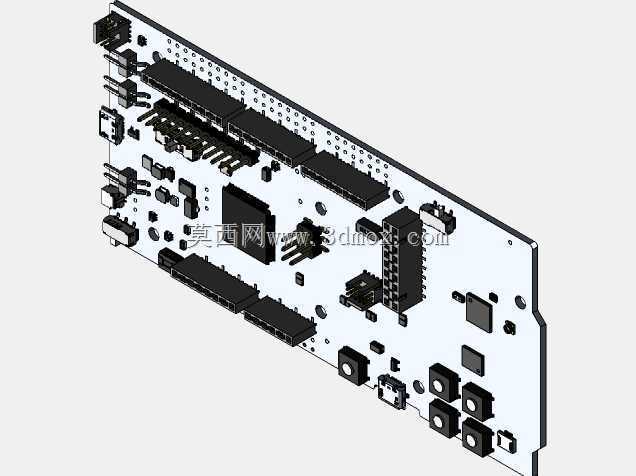

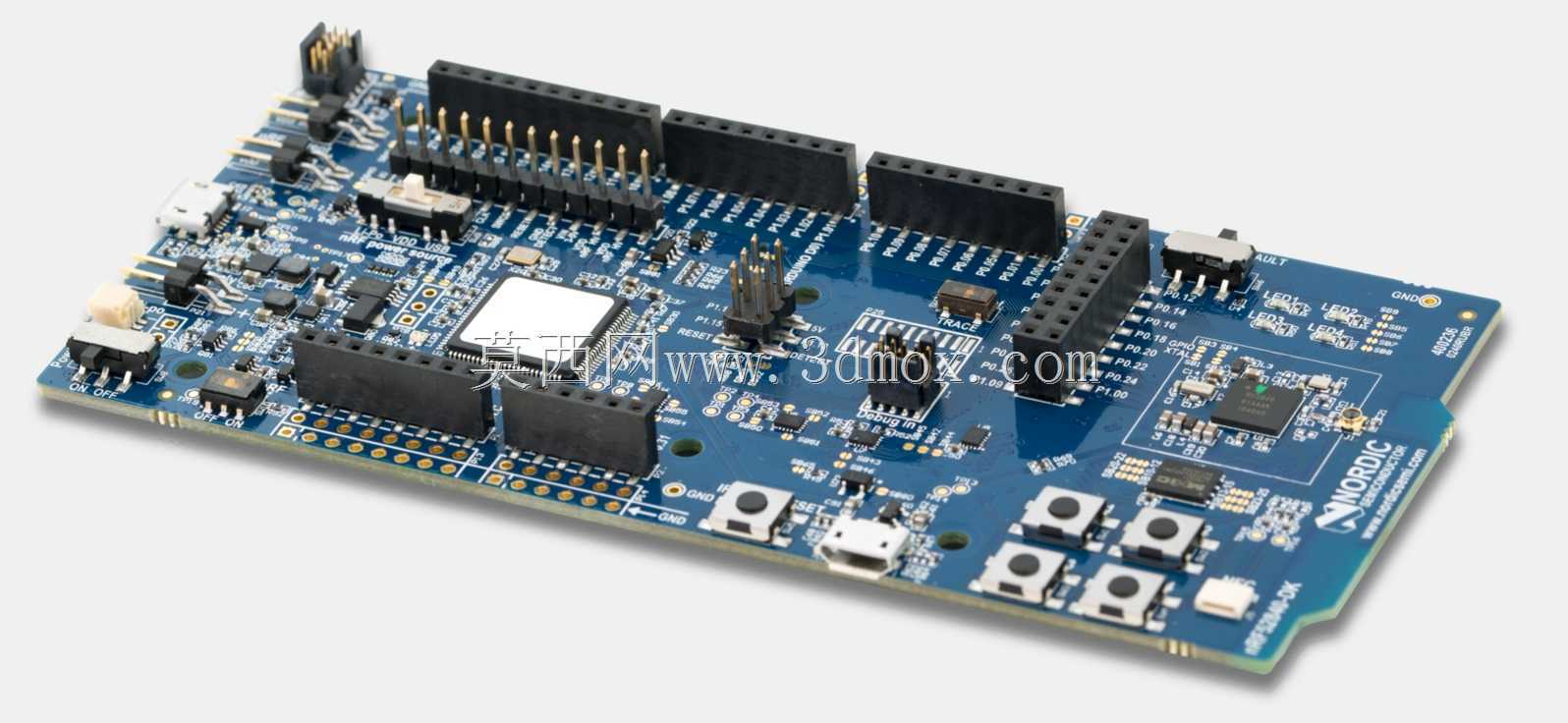

　　该开发板围绕低功耗无线应用的前期验证展开，板型采用矩形PCB布局，主芯片区域位于板面中部偏左，四周按信号走向、调试接口和电源输入需求布置排针、按键、LED、NFC天线区域及外部存储连接位。整体结构不是以紧凑量产为唯一目标，而是优先保证原型阶段的可测量、可接线、可替换和可调试，适合在穿戴设备、传感器节点、智能家居、工业采集、低功耗网状网络等方案中作为硬件参考平台使用。

　　从实际用途看，这类板件承担的是芯片功能验证与外设连接的中间角色。射频部分围绕2.4GHz频段应用建立，可支持蓝牙低功耗、Thread、Zigbee以及802.15.4等协议方向的开发测试。板上GPIO通过边缘连接器引出，使工程师能够把数字输入输出、串口、SPI、I2C、模拟相关信号快速接到外部工装或目标模块。四个按键和四个LED的设置虽然简单，却能在底层驱动调试、广播状态确认、功耗模式切换和交互逻辑验证中减少额外搭线工作。

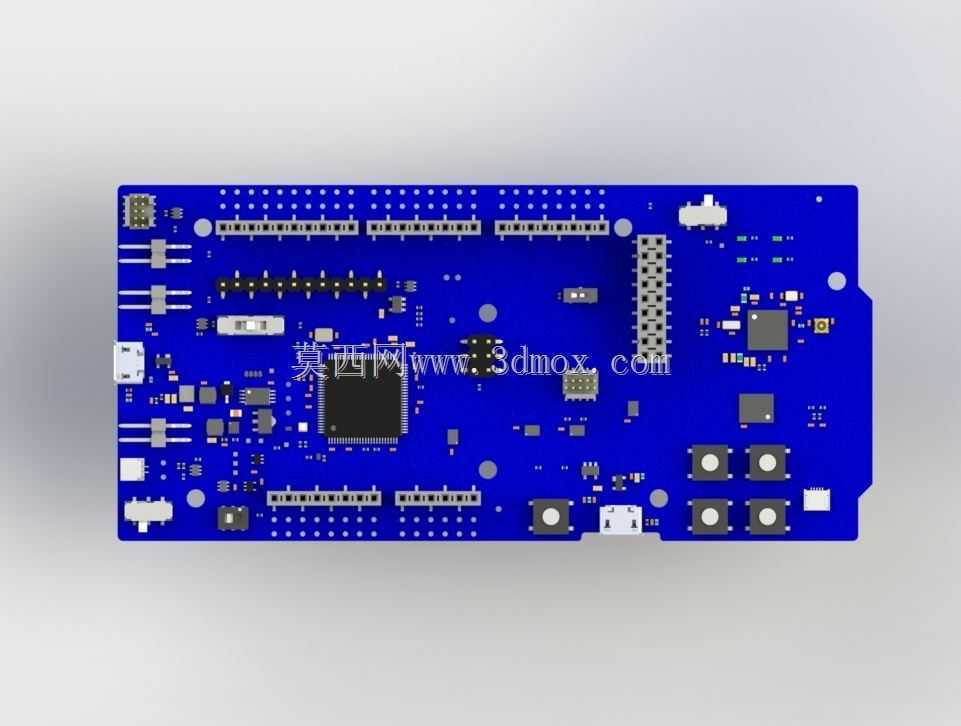

　　结构设计上，板面将主芯片、调试接口、排针和电源入口分区处理。主芯片周围保留较完整的走线与焊接空间，便于射频匹配、去耦电容和高速信号控制；长排针沿板边布置，接线时不会遮挡核心器件，也方便逻辑分析仪、示波器探头夹取。板载调试接口靠近工程人员常用的连接侧，烧录、单步运行、断点调试和寄存器观察时，线缆走向更顺，不会与外设排线交叉。NFC相关区域独立留出，可在近场通信验证时减少外围金属件对天线耦合的影响。

　　外形边界以桌面开发和实验箱安装为主要约束，PCB四角与边缘器件之间保留安全距离，排针高度决定了板件堆叠时的最小垂直间隙。若将其放入外壳，需要重点核对USB接口、排针顶端、按键行程和LED透光位置；若采用支架固定，则应在板边无铜区或预设安装孔处建立支撑，避免螺丝柱压到表层走线。板底元件高度较低，但在与金属底板平行安装时仍需保留绝缘间隙，尤其是焊盘外露、测试点和连接器底部区域。

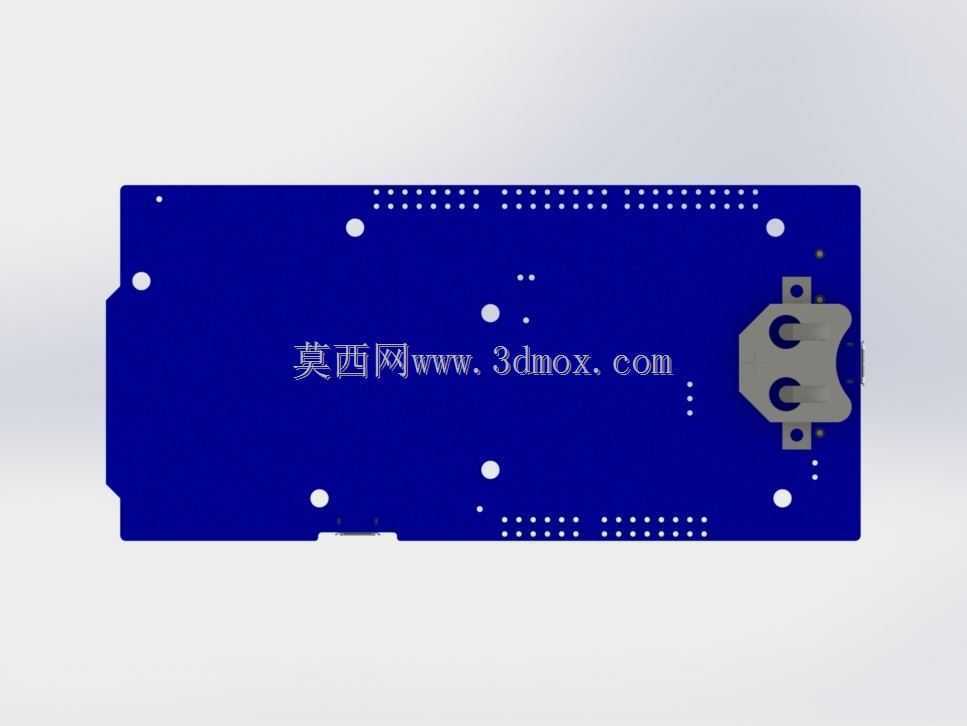

　　电源部分的结构思路体现了原型开发的灵活性。板件可通过USB接口取电，也可在一定电压范围内由外部电源供电，电池座和电池连接器位置服务于现场携带测试。建模时需要把USB座、电池座、排针和调试接口作为高度控制重点，因为这些器件决定了板卡与外壳、底座、线束之间的干涉关系。电源入口附近应保留电流测量串联位置，方便在低功耗休眠、广播、连接和外设工作等状态下评估电流消耗。

　　外设扩展方面，板上预留的连接资源可对接外部存储器、传感器板、显示屏、执行模块或专用射频前端。排针间距遵循常规开发板使用习惯，杜邦线、排线和模块化转接板都能快速接入。对于三维结构设计人员，建模时不能只还原PCB色块，还应准确体现连接器外形、按键凸起、LED灯位、芯片封装和金属屏蔽件的高度差。这些细节在整机堆叠、透明外壳视窗、按键导向柱和散热空间检查中都会直接影响装配结果。

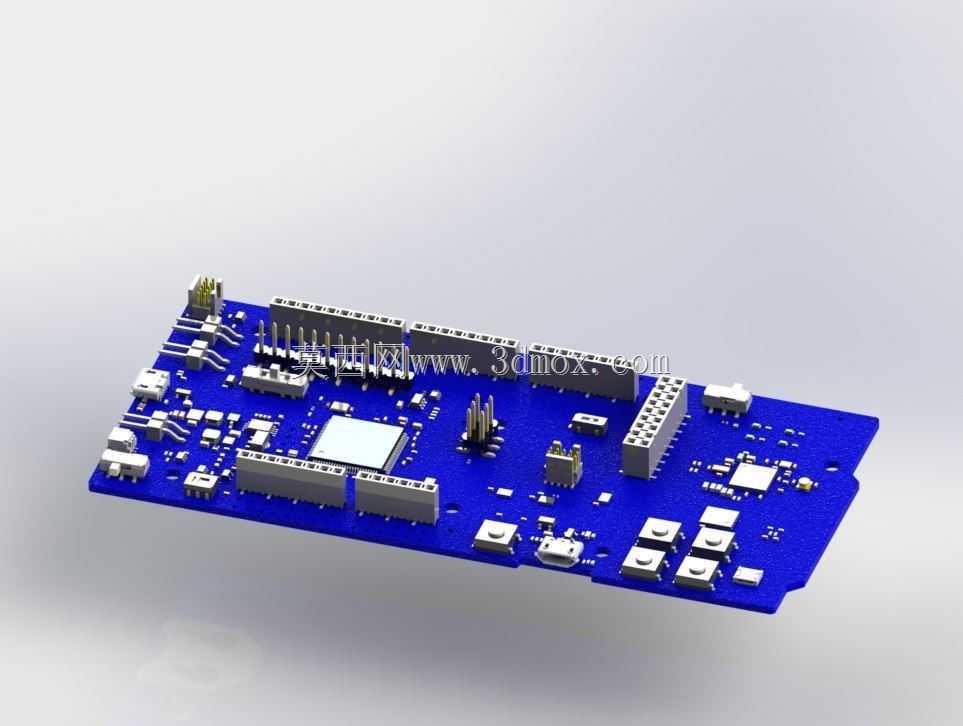

　　射频板的外观特征也需要在模型中保留。蓝色阻焊层、白色丝印、银色焊盘和黑色器件构成主要视觉层次，板边连接器与小型贴片元件形成明显高低错落。若用于产品展示，可通过PCB纹理、焊点反光和接口金属件增强真实感；若用于工程评审，则应更关注器件占位、线缆插拔半径、探针接触空间和板卡固定方式。

　　在测试场景中，该板既可放在工作台上长期连接调试器，也可接入电池进行移动工况验证。工程师可利用板上资源完成无线通信距离初测、睡眠电流评估、外设驱动移植、天线匹配检查和样机交互验证。结构建模时应把它视为一块带完整接口边界的电子功能模块，而不是单片平面板：上层有芯片、按键、连接器和指示灯，下层有焊点与局部器件，周边有插拔线束和调试线缆，安装设计时必须同时兼顾电气可达性与机械空间。
