200升液压动力站总成结构设计

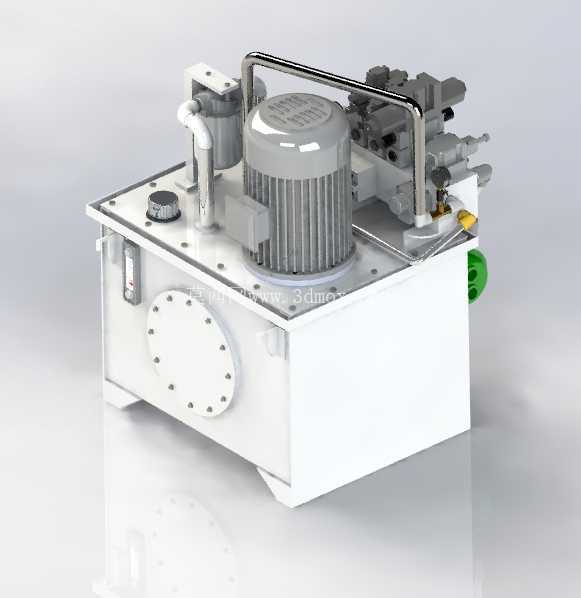

　　这套200升液压动力站三维结构，面向需要集中提供高压油源的工业现场，常见于压机配套、工装夹具驱动、小型自动化产线执行机构供油以及维修测试台搭建场景。整套装置以矩形焊接油箱作为承载基体，油箱顶面整合电机、泵组、阀岛与管路，侧面外挂管式冷却器，整体布局紧凑，可直接作为独立油源单元推入设备旁预留空位，也可通过地脚固定在混凝土基础上。

　　从实际用途看，动力站的核心任务是把电机输出的机械能转化为可控的液压能。油箱储存200升液压油，兼顾散热、沉淀杂质与分离气泡；顶部立式电机通过联轴器驱动液压泵，泵出口压力油经阀组分配后送往外部执行元件，回油再经过滤与冷却返回油箱。配置中低压泵排量约20LPM，高压段对应120规格，配合7.5千瓦（约10Hp）电机，能够在低压大流量快速进给与高压小流量保压工况之间切换，这种双压思路在夹紧、顶升、折弯类工序里很实用，既减少空载溢流发热，又能保证高压阶段的推力。

　　结构布置上，电机位于油箱顶面靠后位置，散热风罩朝上，周围留出维护空间；泵组紧贴电机轴线布置，缩短吸油管路长度，降低气蚀风险。阀组集成在电机前方的安装平台上，多路换向阀、溢流阀、节流阀与压力表接口集中排布，操作面朝向设备外侧，方便调试人员观察压力与手动换向。油箱顶面还设置空气滤清器、注油口、液位计与清洗孔盖，侧部布置放油口，日常换油时不必拆解上部元件。

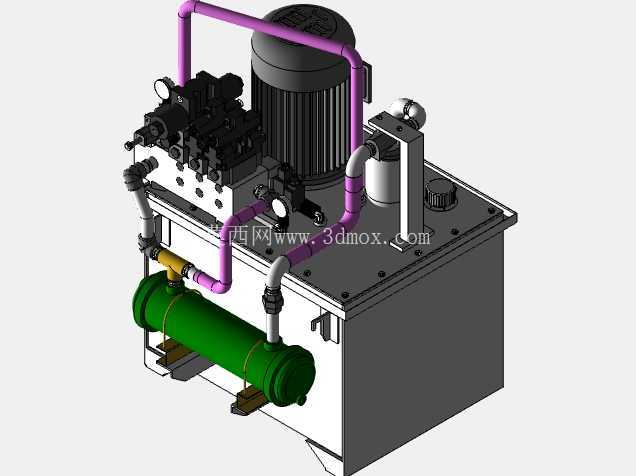

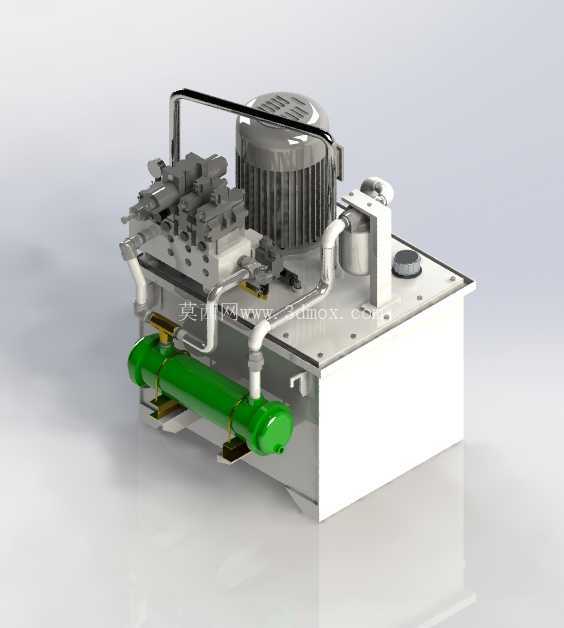

　　冷却系统采用卧式管式油冷却器，外挂在油箱前侧，绿色筒体通过支架与箱体连接，油水两路接口清晰。热油从系统回油或旁路进入冷却器，与冷却水换热后回到油箱，这种布置便于单独拆卸清洗，也避免冷却器占用油箱顶部宝贵的安装面。管路走向尽量沿箱体边缘敷设，硬管采用弯头过渡并设置管夹固定，减少泵启停时的振动传递；泵吸油口口径大于压油口，管路减少急弯，保证吸油顺畅。

　　安装边界方面，设计时需要在油箱四周预留至少单侧抽出冷却器、上方起吊电机以及前方操作阀组的空间。油箱底部设有支撑脚，叉车孔或垫铁位置应与基础承重对应；电机接线盒方向、冷却水管接驳方位以及回油过滤器位置，都要在三维环境里与现场管线综合核对。顶面元件重量集中，油箱顶板在电机、泵座下方应加厚或增设加强筋，防止长期运行后板面变形导致联轴器不同心。

　　建模过程中，焊缝油箱按钢板焊接件处理，内腔隔板用于分隔回油区与吸油区，延长油液停留时间；电机、冷却器、阀块等外购件按外形尺寸与安装孔位建立简化模型，重点保证接口坐标准确。管路设计兼顾装配顺序，先固定泵与阀组，再配制连接硬管，避免现场强拉硬配。整体结构把动力元件、控制元件、辅助元件集成在一个油箱平台上，运输时整体性好，就位后只需接通电源、冷却水与外部油管即可投入使用，对设备选型与布局设计人员具有较强的参考价值。
