四旋翼航拍无人机整机结构设计

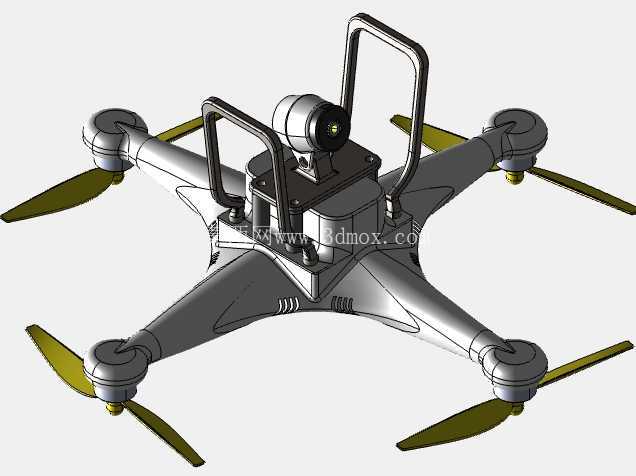

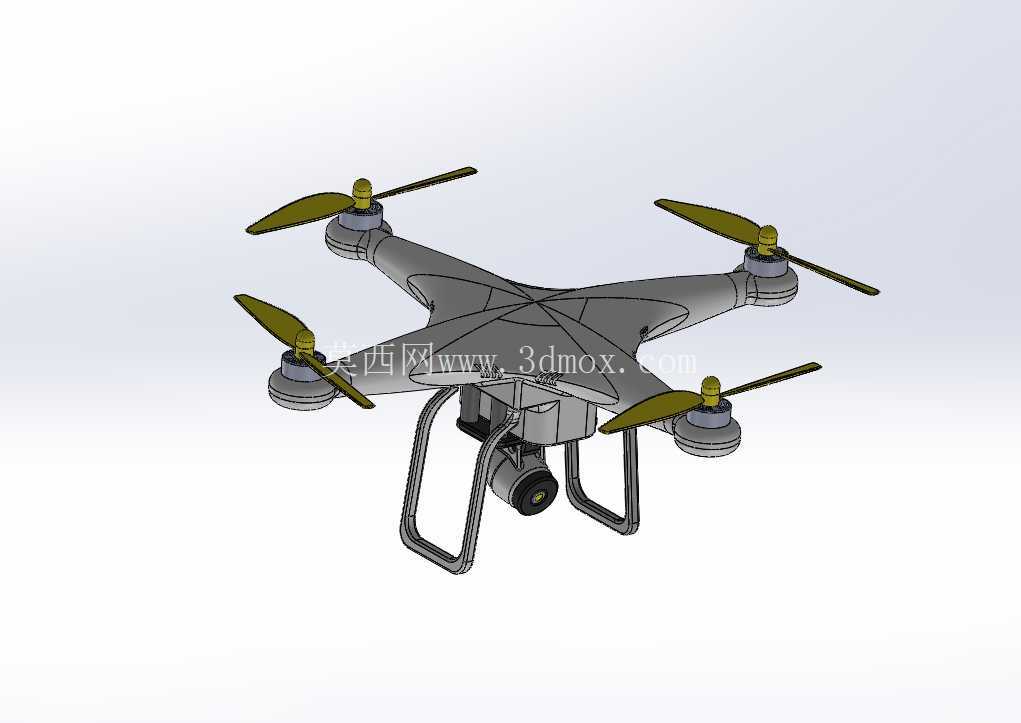

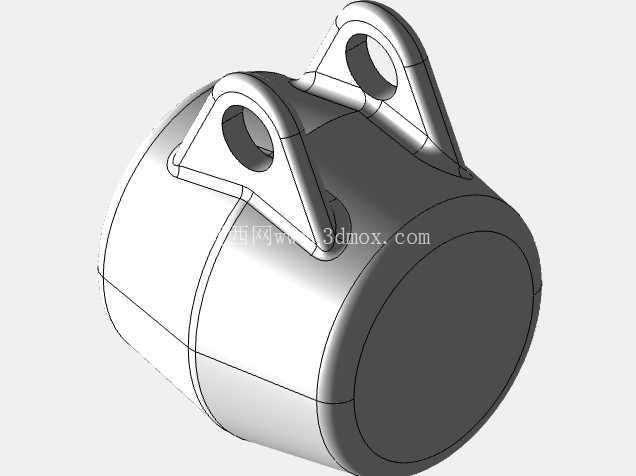

　　这套四旋翼飞行器的三维结构围绕低空航拍与小型巡检场景搭建，整机采用十字交叉的中心机臂布局，四个旋翼分别布置在机臂末端，动力单元与中心控制舱之间通过等长臂展形成对称受力关系。从实际作业角度看，这类构型最常见的用途是搭载轻量化摄像模组完成低空影像采集，机身腹部预留的云台挂载位可以固定小型相机或光电吊舱，配合下方的框式起落架，在起降阶段为镜头和挂载设备留出足够的离地间隙，避免触地磕碰。

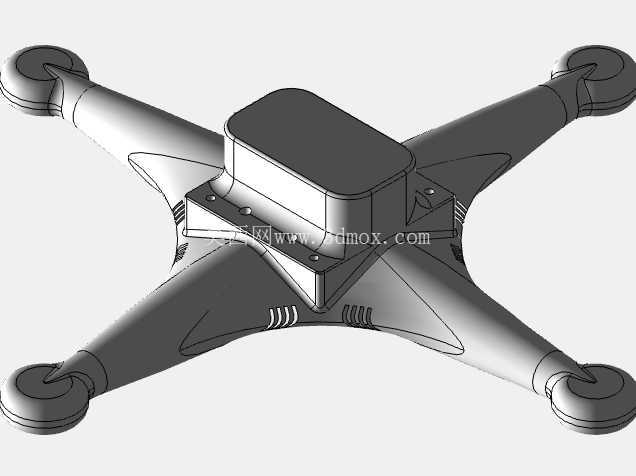

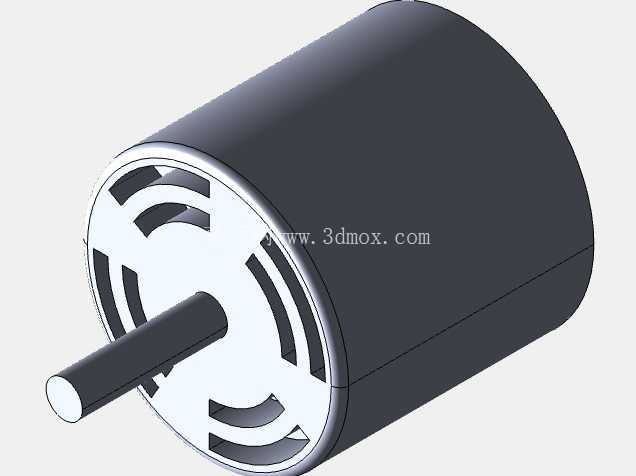

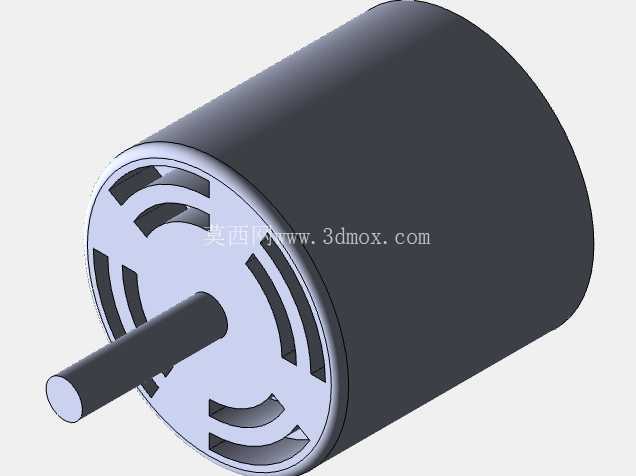

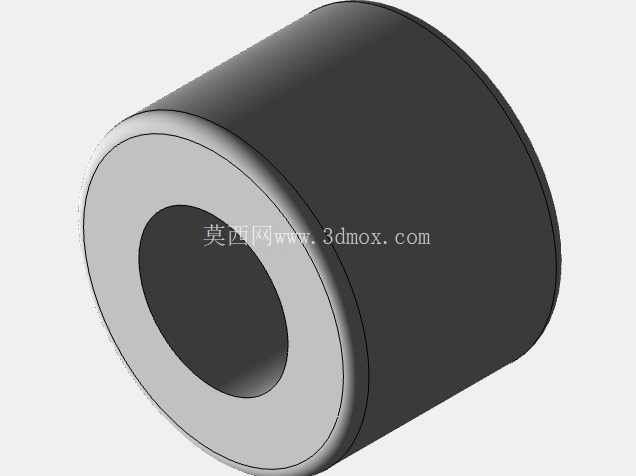

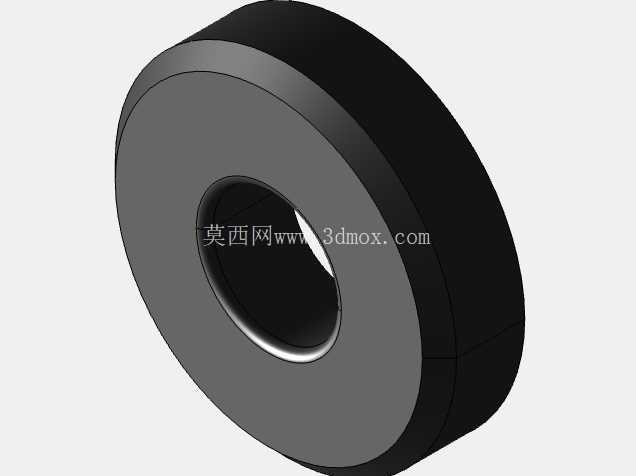

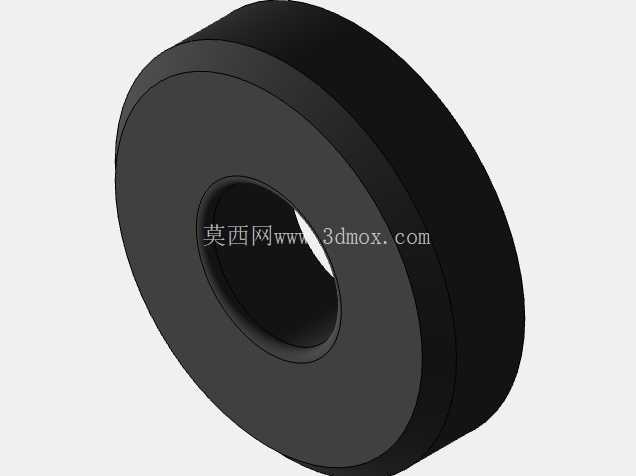

　　结构设计上，中心机身采用近似菱形的上壳造型，曲面从中心向四条机臂平滑过渡，这种处理并非单纯追求外观，而是让机臂与机身的连接区域形成连续的传力路径——旋翼工作时产生的升力、振动以及机动飞行中的弯矩，都能沿着机臂根部扩散到整个中心框架，减少局部应力集中。机臂末端的电机座做了同轴定位结构，电机安装面与旋翼转轴保持垂直，装配时只需保证电机端面贴合即可控制桨轴的垂直度，降低四个动力单元之间的气动干涉。

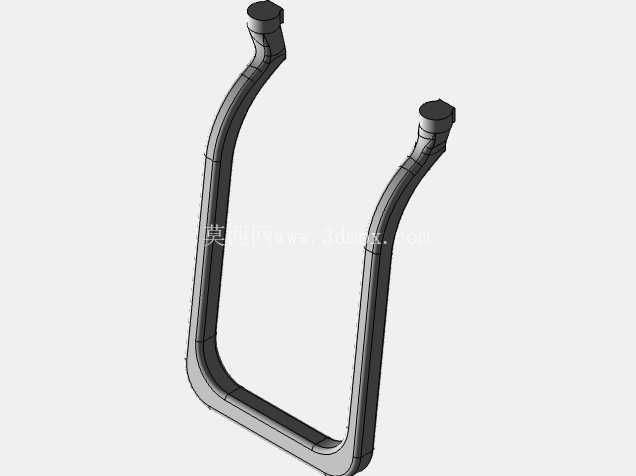

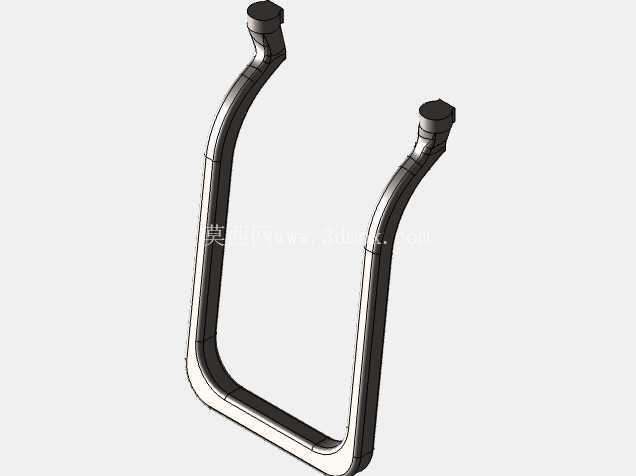

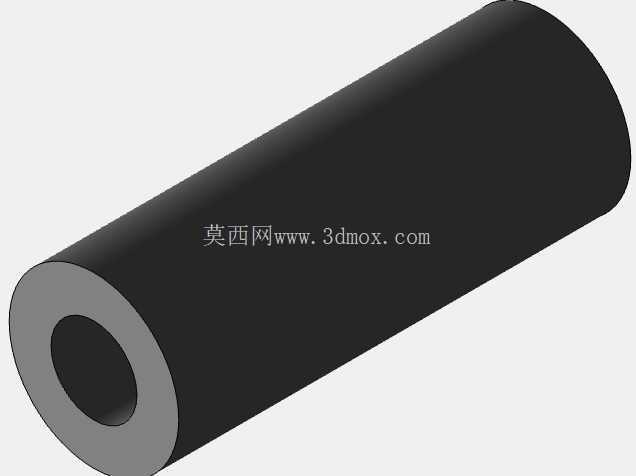

　　旋翼部分采用两叶螺旋桨，桨叶带有明显的翼型扭转，相邻旋翼通过正反桨配对抵消反扭矩，这也是四旋翼能够稳定悬停的基础。模型中桨叶与电机输出轴之间保留了快拆式的安装配合关系，便于在实际维护中更换受损桨叶。起落架采用两根U形弯管构型，从机身两侧向下延伸并在底部形成水平支撑段，管材的弯曲半径和跨距经过协调，既保证降落时的支撑稳定性，又不会在相机俯仰拍摄时进入镜头视野。

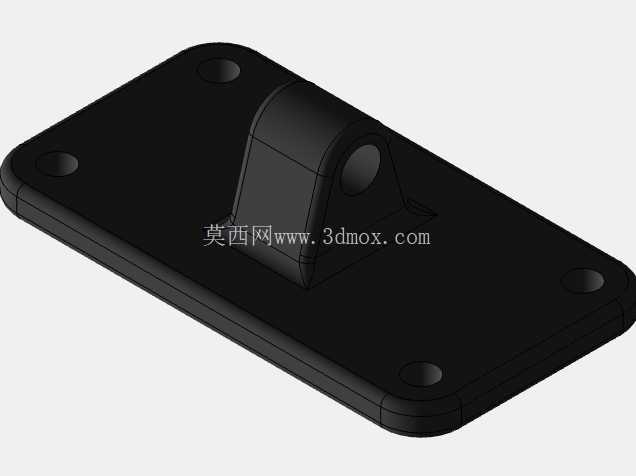

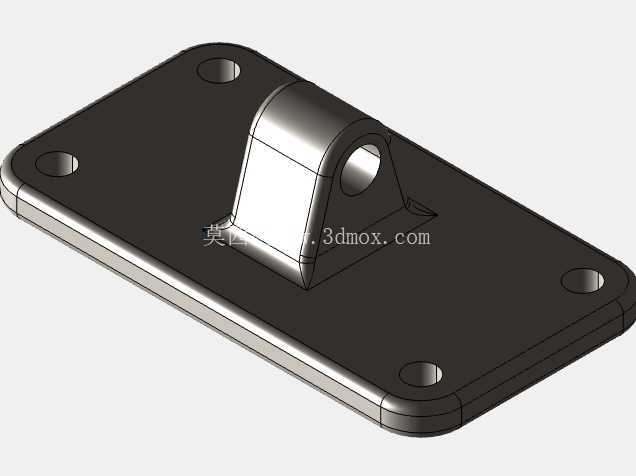

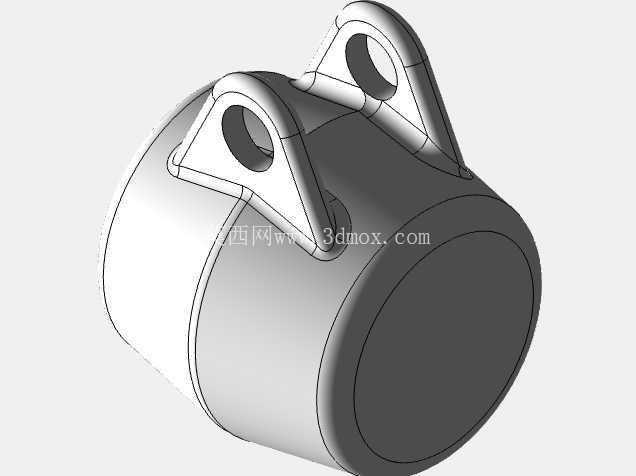

　　从安装边界来看，整机的外包络尺寸由旋翼旋转直径决定，四条机臂展开后，相邻桨叶的旋转圆周之间留有安全间隙，防止高速转动时发生打桨。中心舱内部需要容纳飞控板、电池、电调以及图传模块，模型的壳体分件思路体现了这一点：上壳负责防护与外形，下部框架承担挂载和起落架连接，拆装时可以沿分模面打开维护。机身底部的云台挂载点位于整机重心附近，这一位置选择很关键，挂载重量靠近重心能减少配重调整量，避免飞行中因载荷偏置导致的姿态补偿负担。

　　在工程落地层面，这类结构通常选用注塑壳体配合碳纤维或铝合金机臂，三维建模时需要重点核对电机座孔位、机臂插接深度以及起落架夹持位置的配合公差。旋翼到机身的距离、桨叶离地高度、云台俯仰活动空间这三组尺寸相互制约：臂展太短会压缩桨叶安全间隙，起落架太高又会抬高重心影响悬停稳定性，设计中需要在镜头防护、结构重量与气动效率之间反复权衡。整机的对称布局也有利于批量加工与装配，四个机臂组件具备互换性，降低了零件制造和备件管理的复杂度，对于面向消费级航拍和轻量巡检任务的飞行器而言，这种成熟构型在结构可靠性与维护便利性之间取得了较好的平衡。
