厂房重载导轨式货运升降梯结构

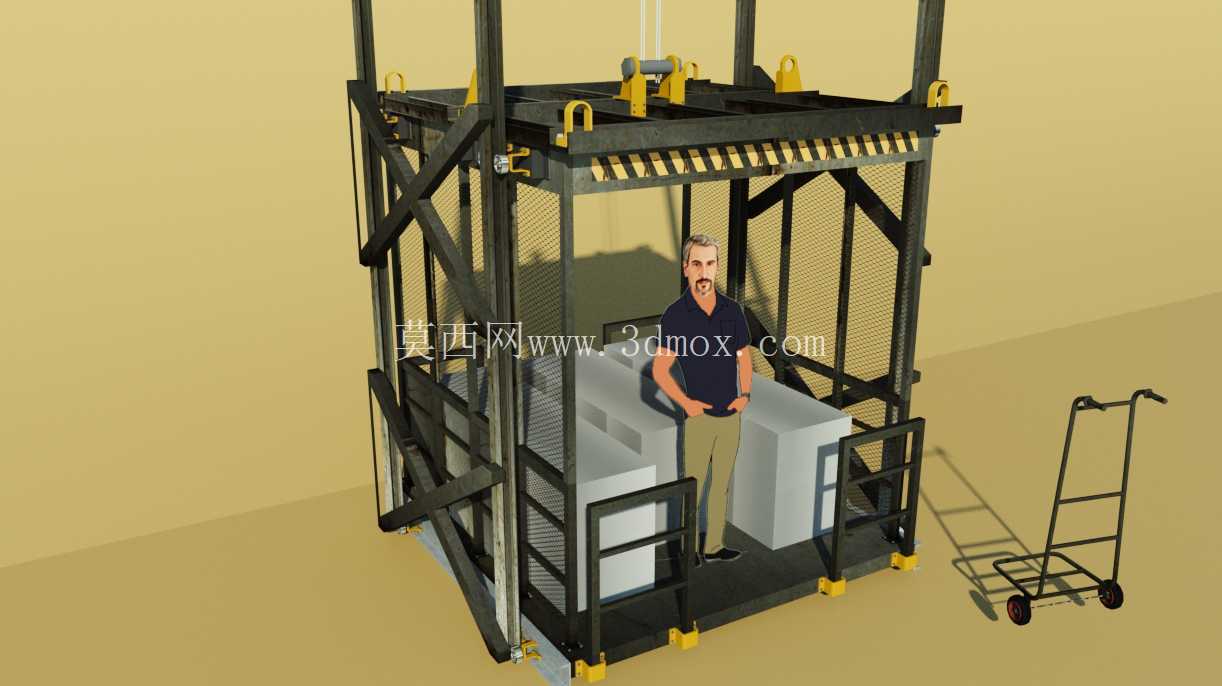

　　该三维结构呈现的是一种安装在厂房、仓库或多层作业区内部的导轨式货运升降设备，主要用于解决楼层之间托盘、箱体、半成品、工装件和小型推车的垂直转运问题。设备本体以四根竖向立柱作为主要承载框架，立柱之间通过横梁、斜撑和侧面防护网形成稳定的桁架式井道，能够在频繁装载、启停和偏载工况下限制平台晃动。与普通客梯相比，这类货运升降梯更强调台面承载、进出货物便利性和现场安装适应性，轿厢围护不必追求装饰性，而把结构刚度、防护边界和维护空间放在前面。

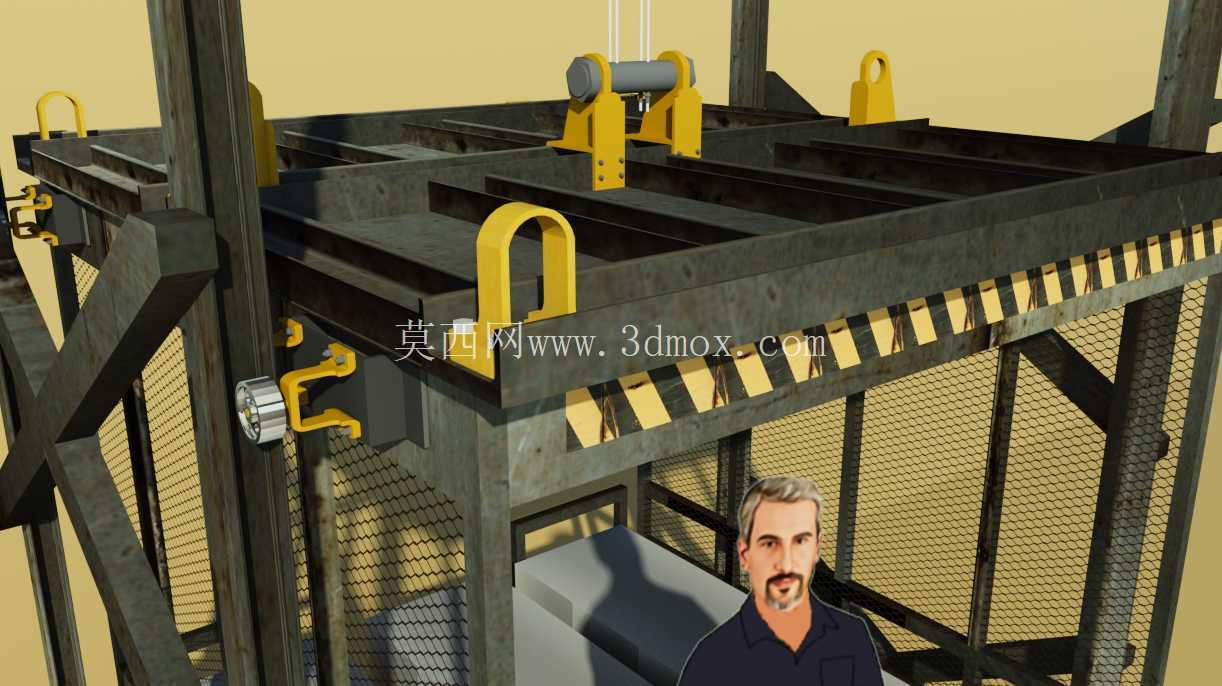

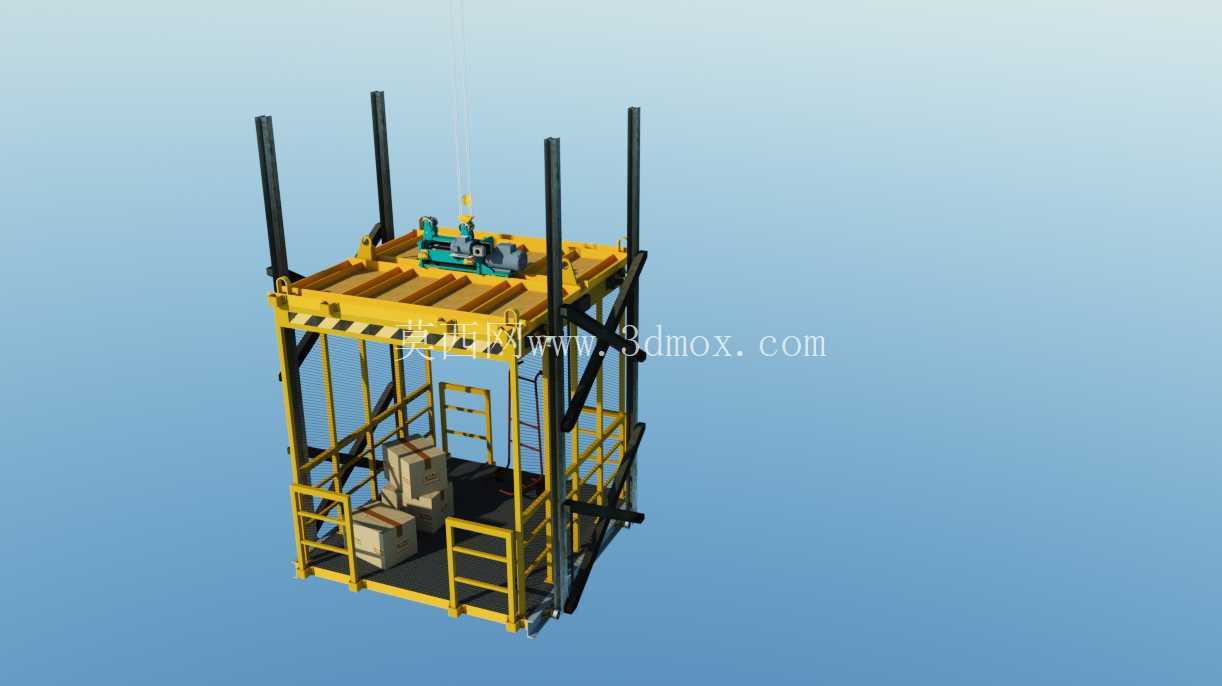

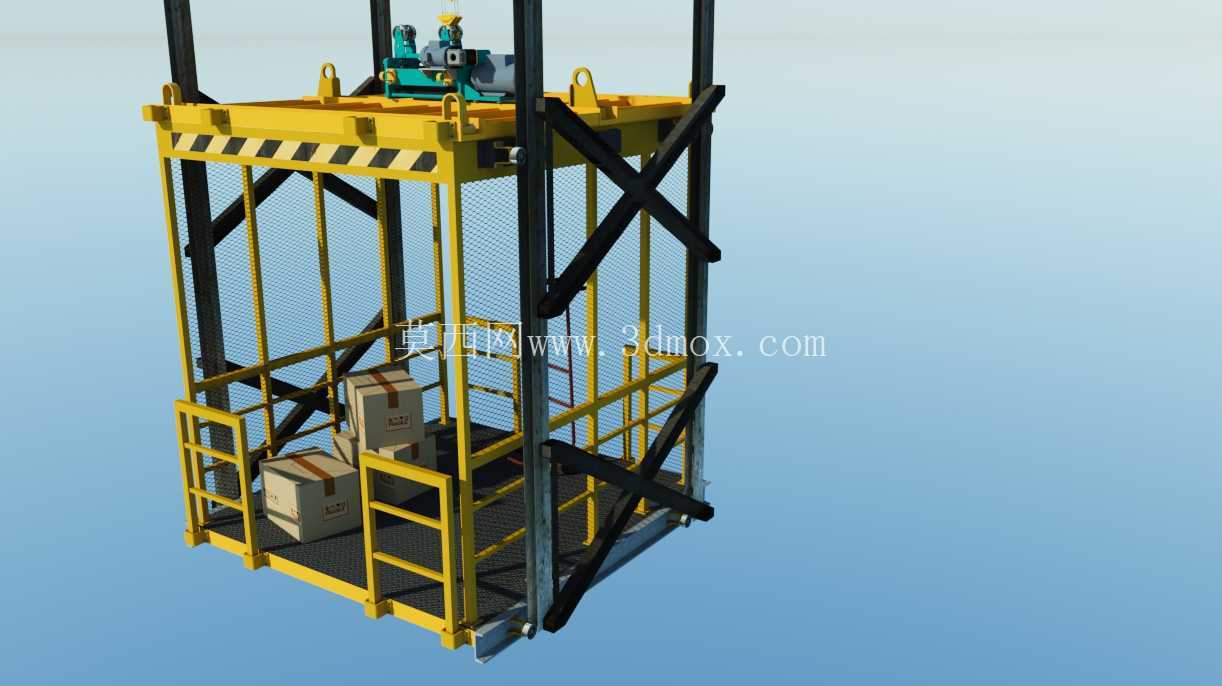

　　从模型可见，载货平台位于框架中部，台面四周设置低矮护栏和可开启门栏，人员可随货物进入平台进行扶稳、码放或操作，但设备的核心服务对象仍然是货物。平台两侧及后侧采用网状防护，能够防止纸箱、工具或小件物料在升降过程中滑落，同时保留较好的可视性，便于观察井道、导轨和周边障碍物。顶部布置有提升机构安装位、吊点和黄色检修附件，框架上方的警示条纹提示运动边界，地面附近的黄色支脚则对应安装找平、固定或缓冲位置。

　　实际布置时，这类设备通常嵌入楼层开孔或紧贴墙面安装，外侧需要与楼层门洞、安全门、卸货平台衔接。三维建模中应重点核对立柱外轮廓与墙体、梁柱、管线之间的净距，平台升到最高层时台面与楼层地面的高差，以及最低层地坑或无地坑安装方式对底座高度的影响。若使用手动液压车、平板推车进出，台面长度和宽度不能只按货物外形确定，还要计入转弯半径、推车扶手长度和人员站位；模型旁配置的小型手推车也提示了典型作业方式，即货物由推车送入平台，升降到目标楼层后再水平转运。

　　结构设计上，竖向立柱承担弯矩和导向作用，平台两侧的导向件沿立柱或附加导轨运行，用以约束前后左右位移。斜撑并非单纯装饰，而是把井道框架连成整体，减少提升瞬间的扭转变形；顶部横梁需要考虑提升点载荷、检修载荷和钢丝绳或链条传动带来的集中力。若采用链条提升，应在模型中预留张紧、断链保护和限位开关位置；若采用液压油缸，则需核对油缸行程、泵站布置、管路走向以及平台下方维护空间。护栏高度、门栏联锁、行程限位、缓冲件和警示标识都应在结构阶段同步表达，避免后期与建筑开孔冲突。

　　外形尺寸方面，此类设备没有固定统一规格，通常依据额定载荷、托盘尺寸和楼层高度确定。建模时可把平台有效载货区、框架总宽、总深、顶层检修高度、底层进入高度分别建立参数，便于在不同项目中调整。安装边界不仅包括设备占用投影，还包括楼层洞口边缘的承载梁、防护门开启范围、顶部机构维护距离以及货物进出方向的通道宽度。对于靠边安装的工况，后侧防护网可与墙面保持较小间隙，但侧面必须保留导向件检查和润滑空间；对于独立安装在车间中央的工况，则应在四周设置围栏或安全警戒线。

　　该模型对结构设计人员的价值在于完整表达了货运升降梯的框架关系、平台围护、货物进出方式和现场作业姿态。进行细化设计时，可在此基础上补充提升传动、安全钳或防坠装置、导向轮、轴承座、紧固件和楼层联锁门；进行设备选型沟通时，也可利用该模型向工艺人员说明货物如何从一层推入、平台如何垂直输送以及顶层卸料所需的空间条件。整体结构形式直接、边界清晰，适合多层厂房、仓储物流、车间工序转运和小型设备上下楼等场景。
