P320气枪PDW战术套件FCU结构

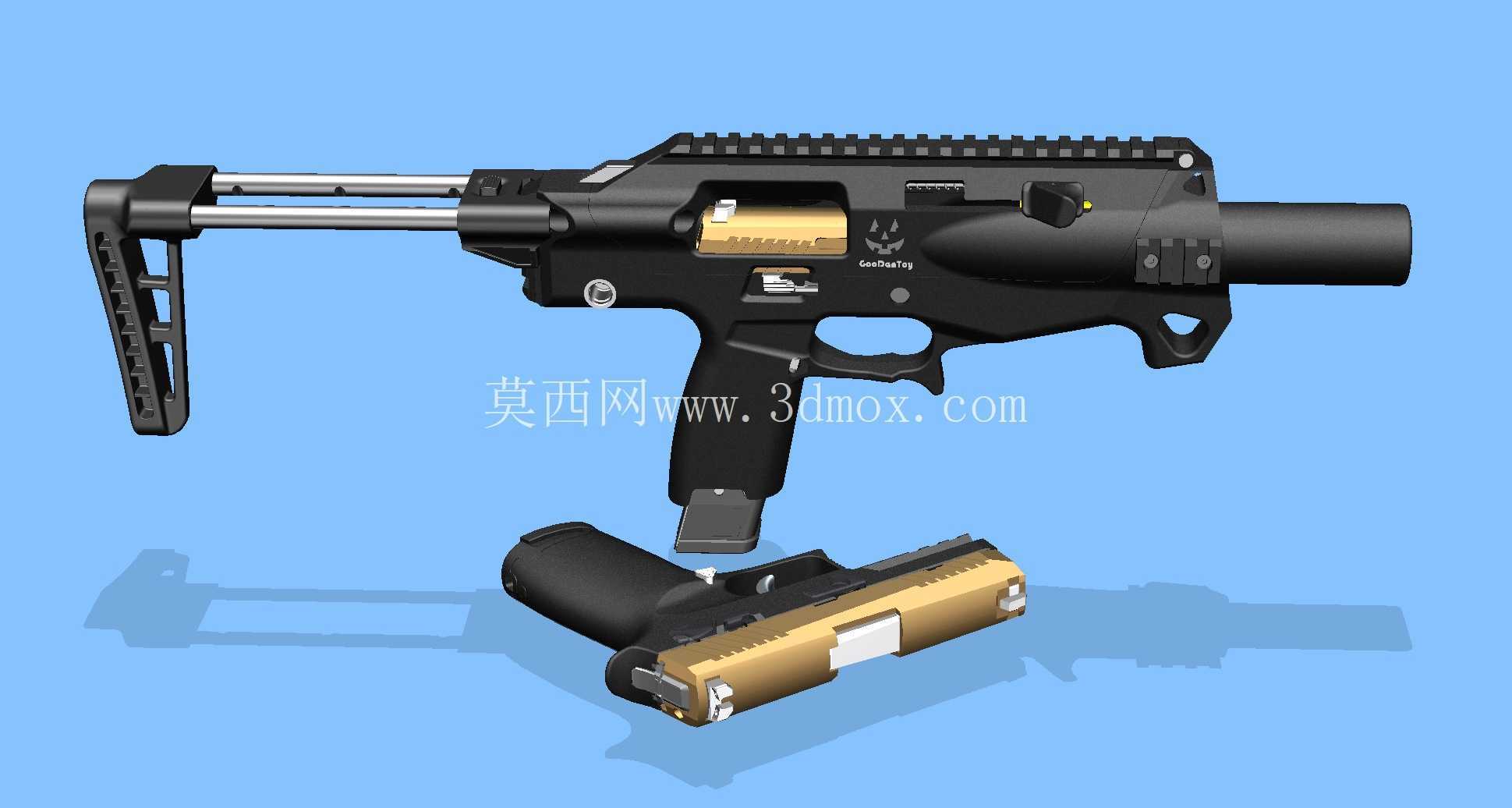

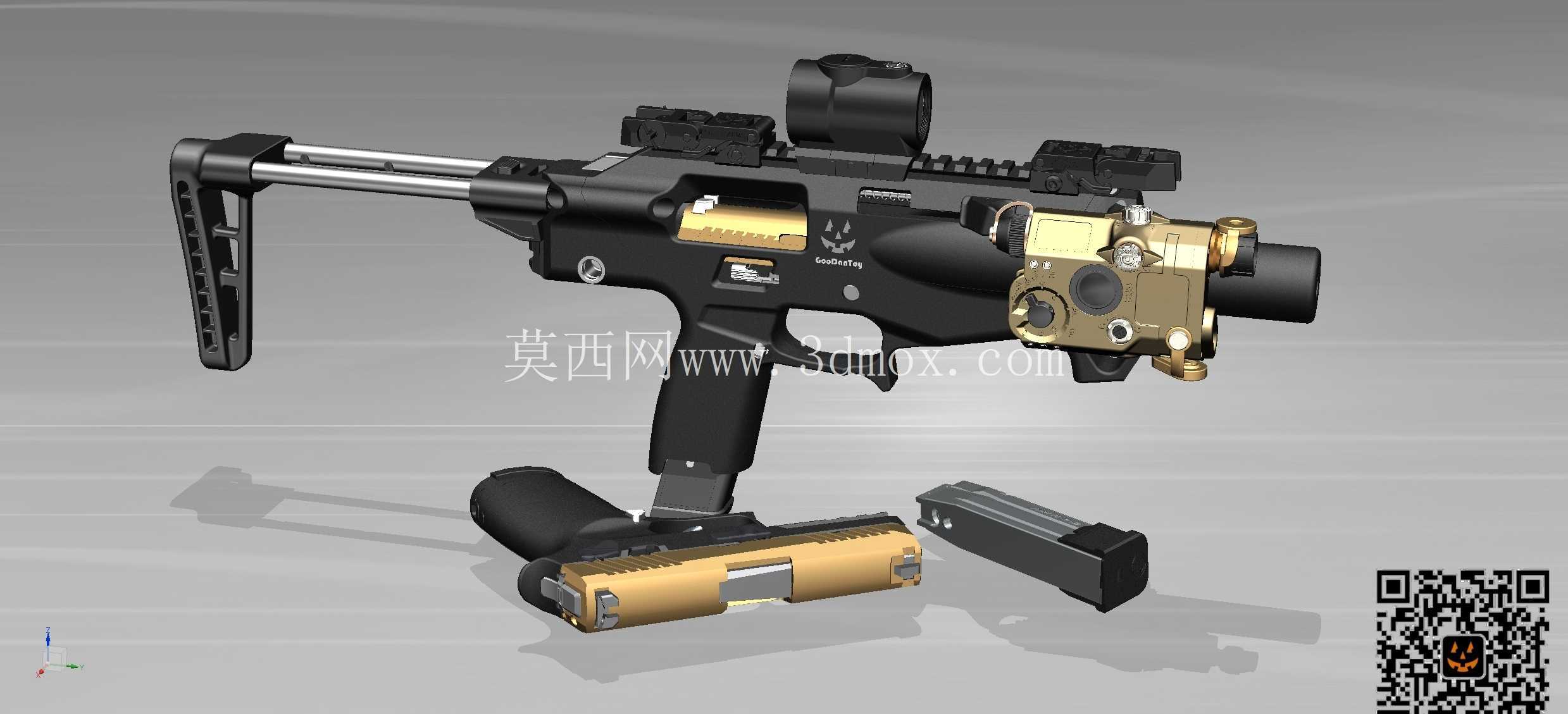

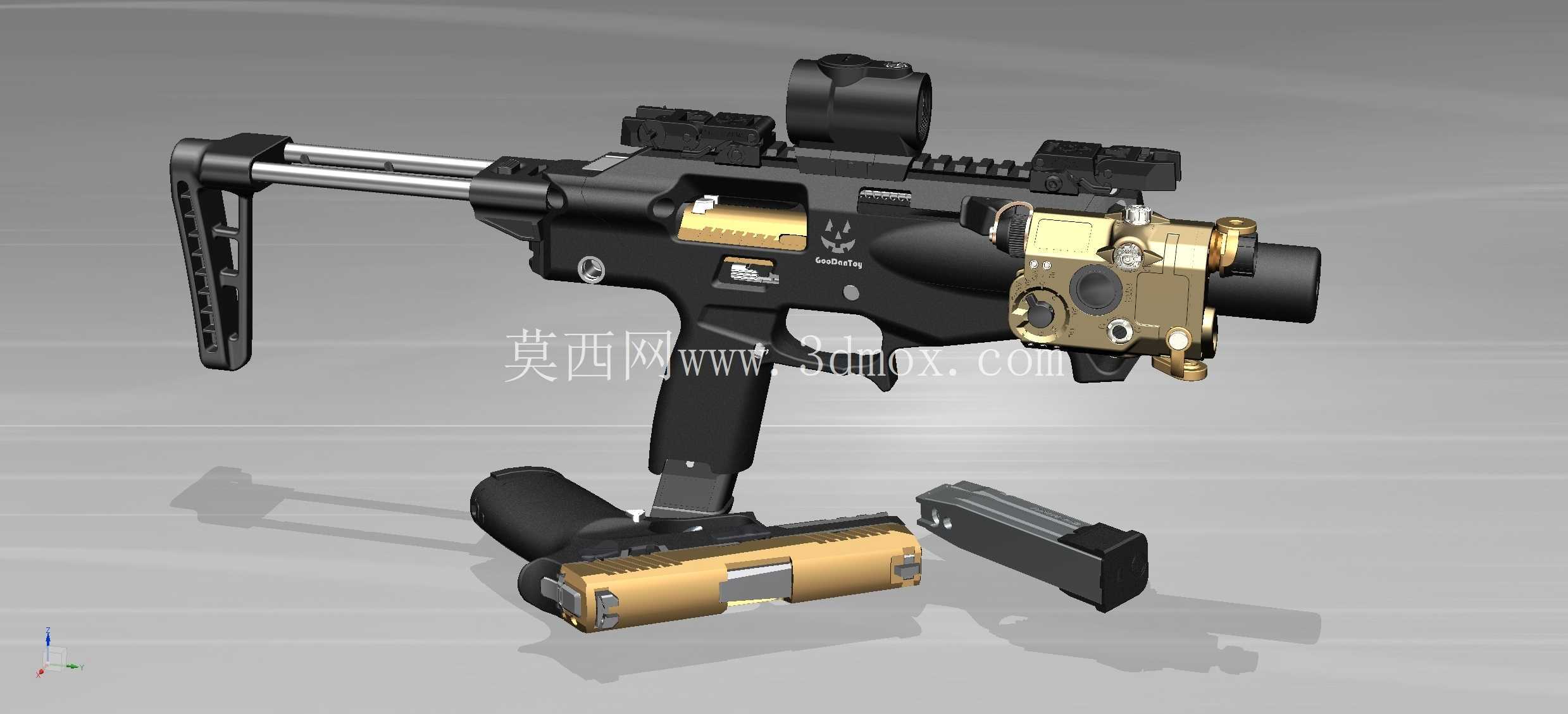

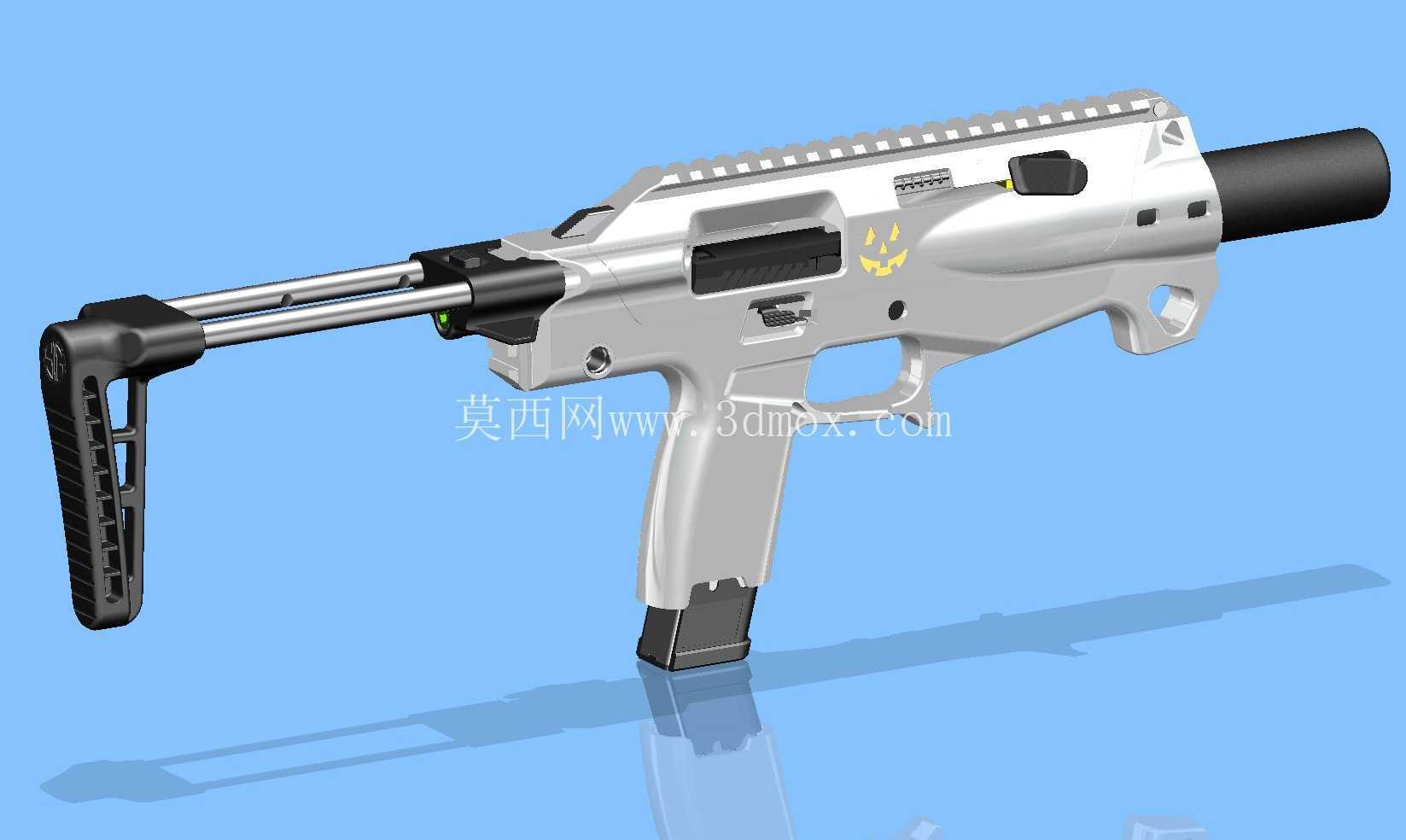

　　这套三维结构围绕P320系列气枪的短管个人防卫构型展开，核心关注点并不是单纯复刻外观，而是把FCU控制单元、握把模块、前部战术接口、折叠托杆和供弹部件之间的装配关系拆开表达。实际使用场景集中在气枪结构研究、战术配件适配验证、3D打印样件制作以及影视道具和训练器材的外观开发。模型中黑色主体承担机匣、握把、尾部支撑和导轨基座功能，金色零件集中在火控相关区域与前部功能模块，这种分色方式便于在评审时快速区分承载件、外观件和需要反复拆装的接口件。

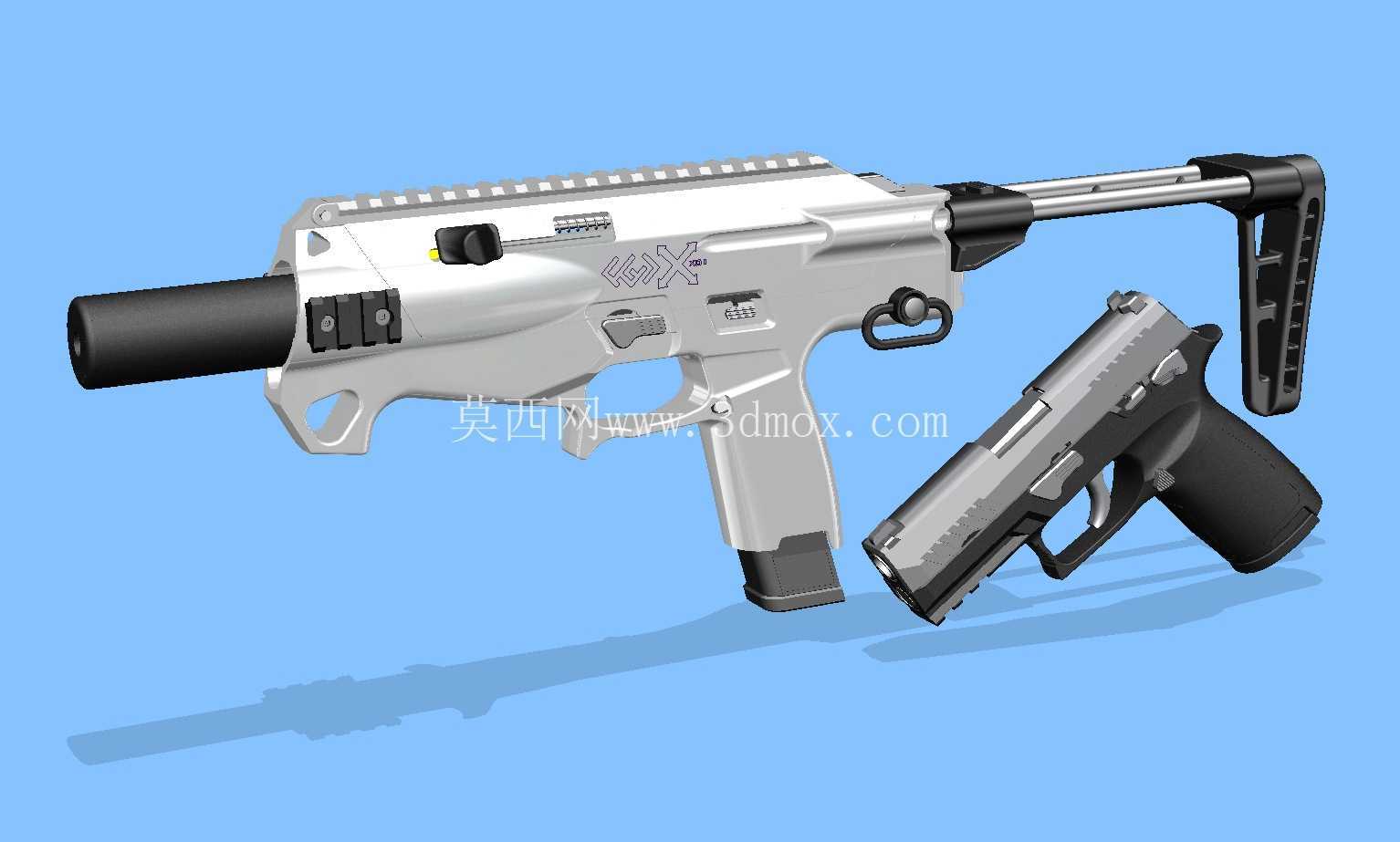

　　从结构思路看，P320平台的特点在于模块化，FCU作为核心控制组件，需要在不同握把、滑套和前端套件之间保持安装位置稳定。PDW构型则进一步压缩整体长度，通过延长顶部导轨、增加前部握持区域和配置折叠式肩托，使原本偏手枪形态的产品具备更接近紧凑型冲锋枪的操作姿态。建模时需要重点控制FCU腔体的包容边界，握把内不能与控制单元、扳机连杆和弹匣通道发生干涉；前部金色模块与黑色机匣的连接面应保留足够重叠，避免仅靠外观曲面贴合造成装配后晃动。

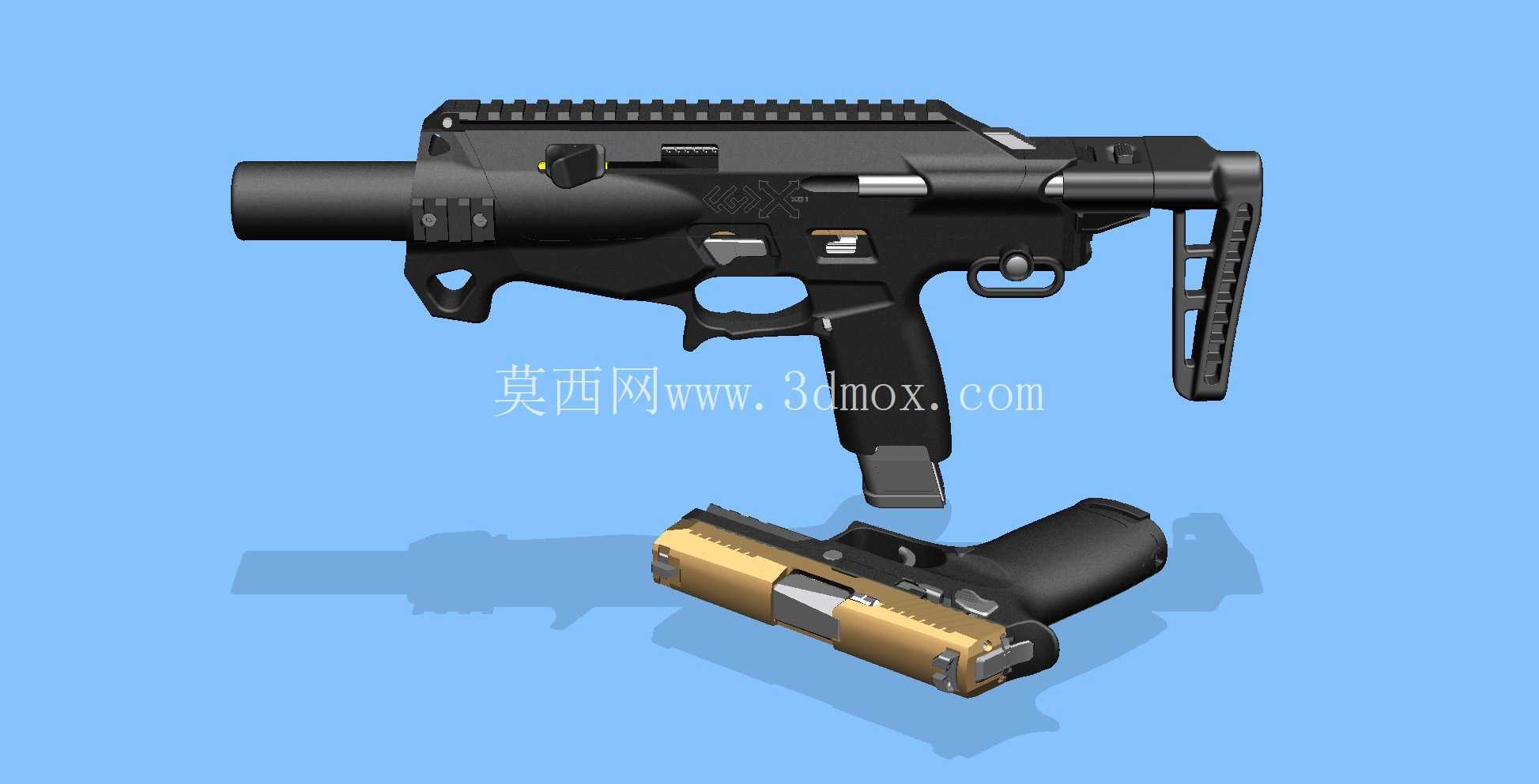

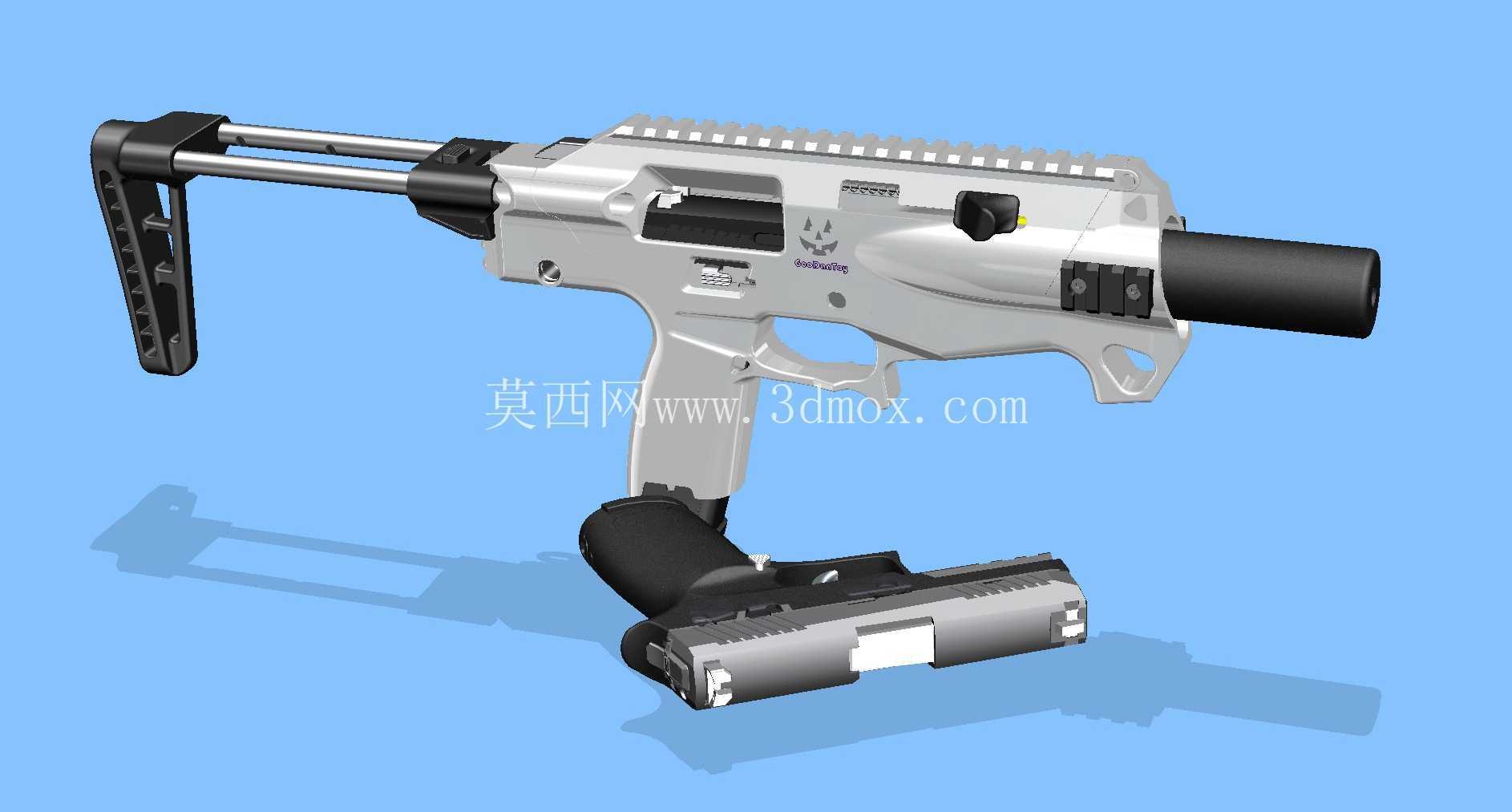

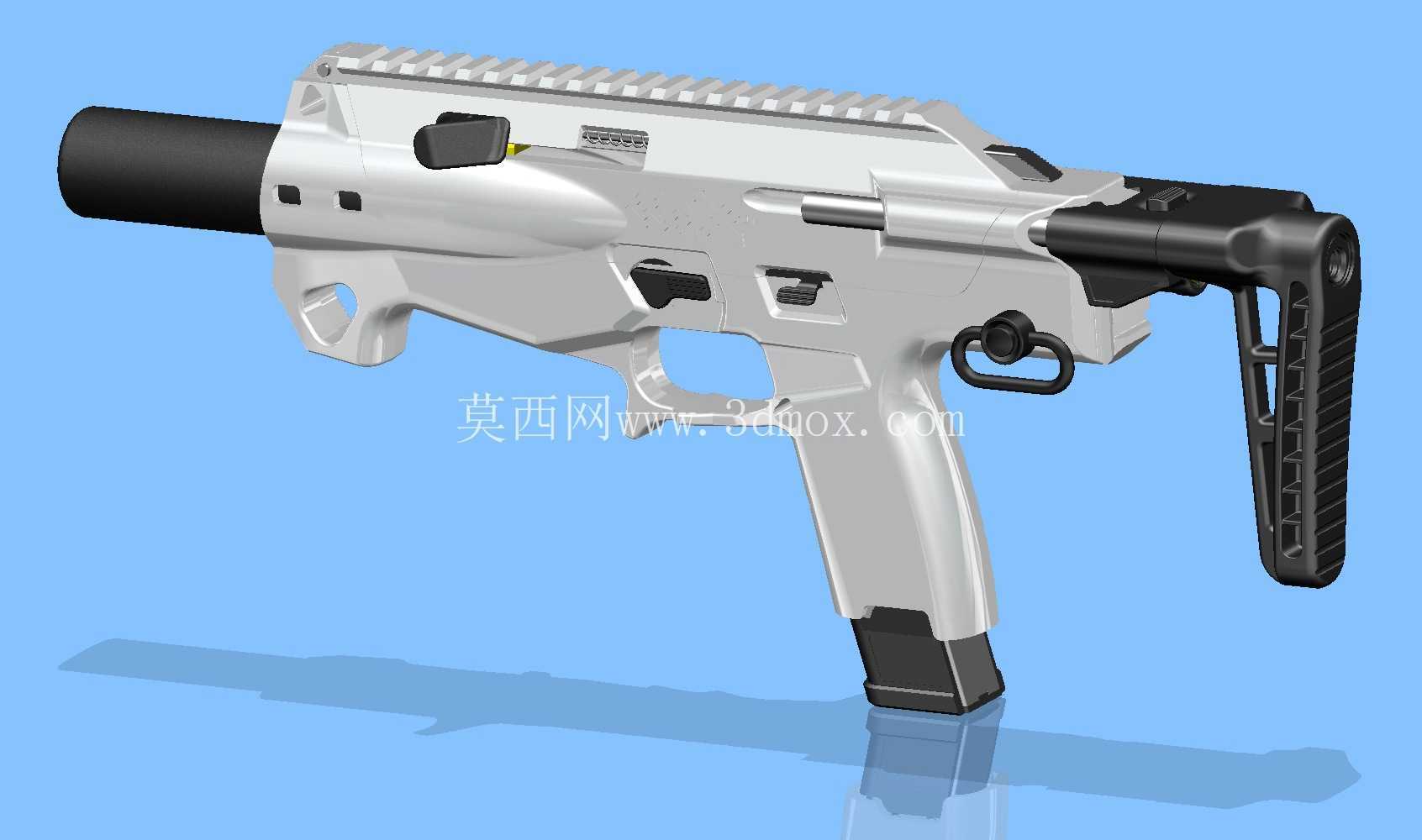

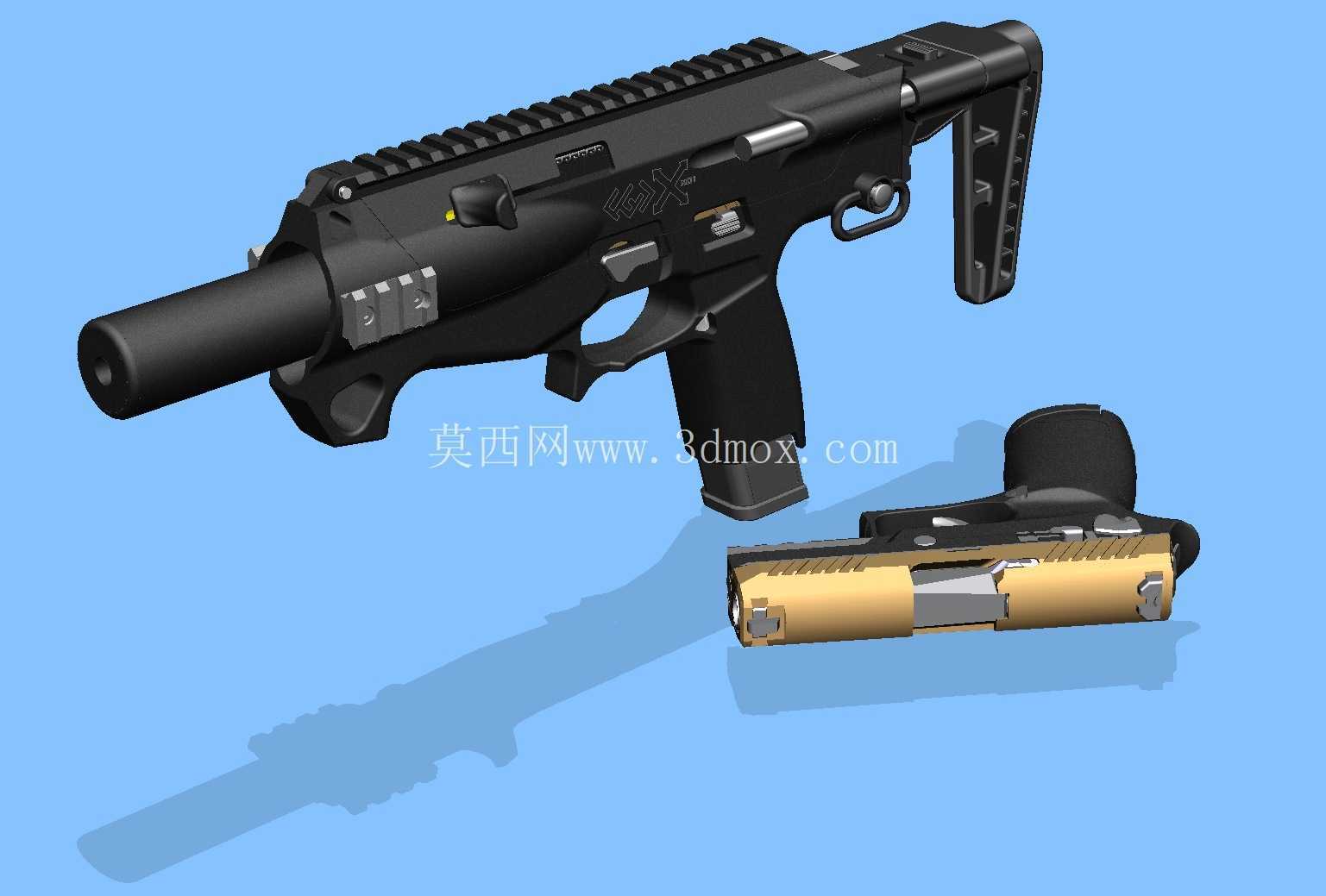

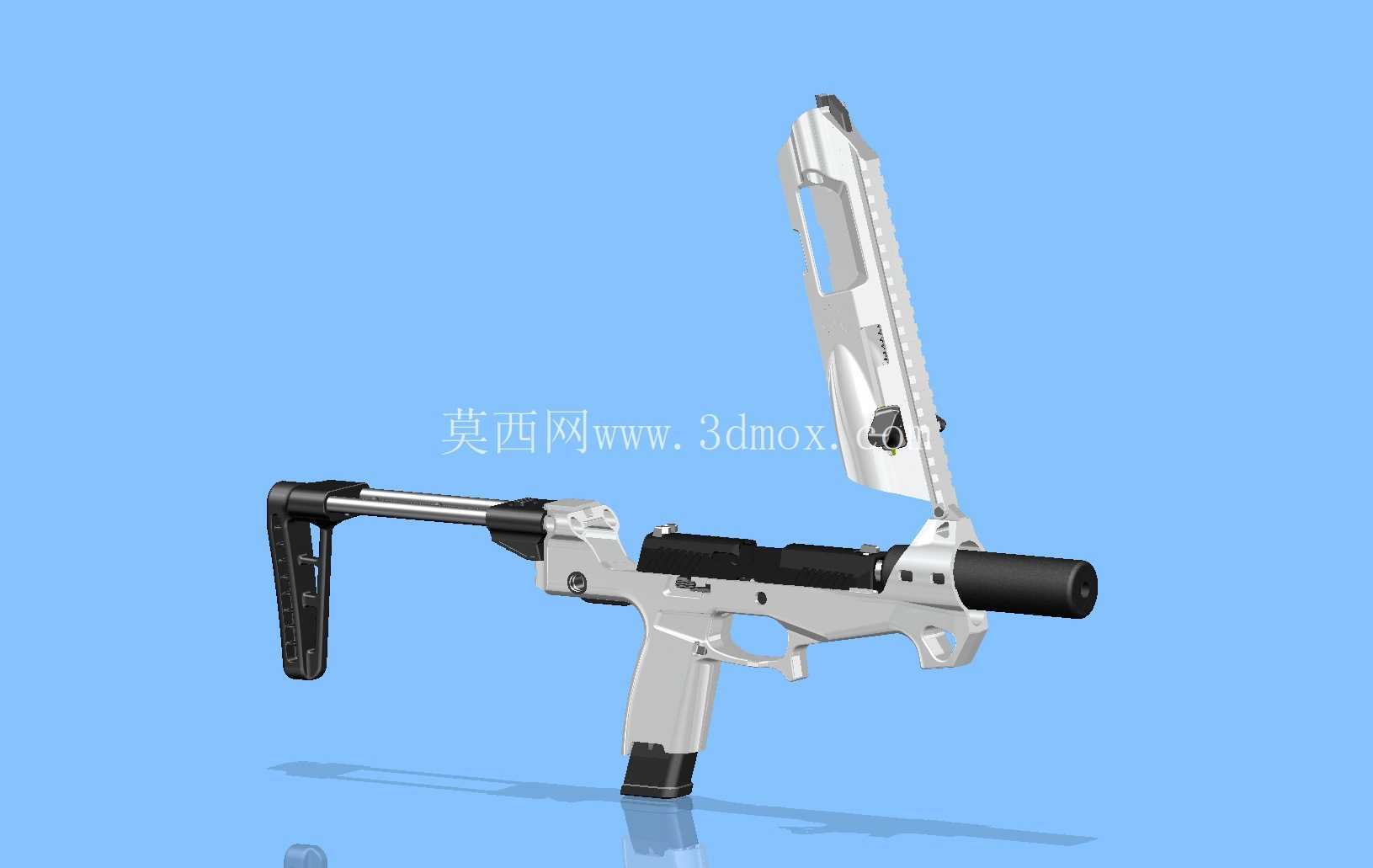

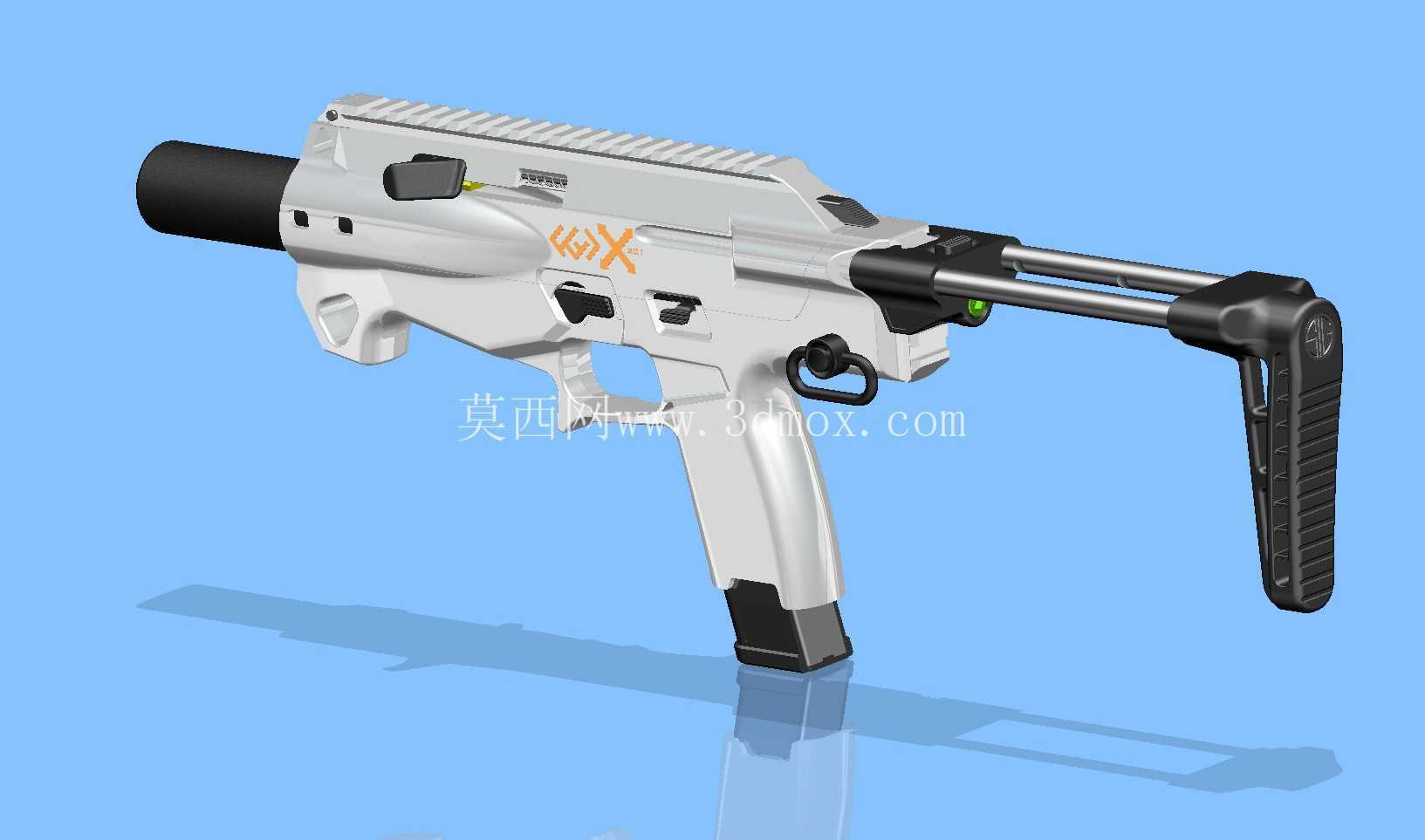

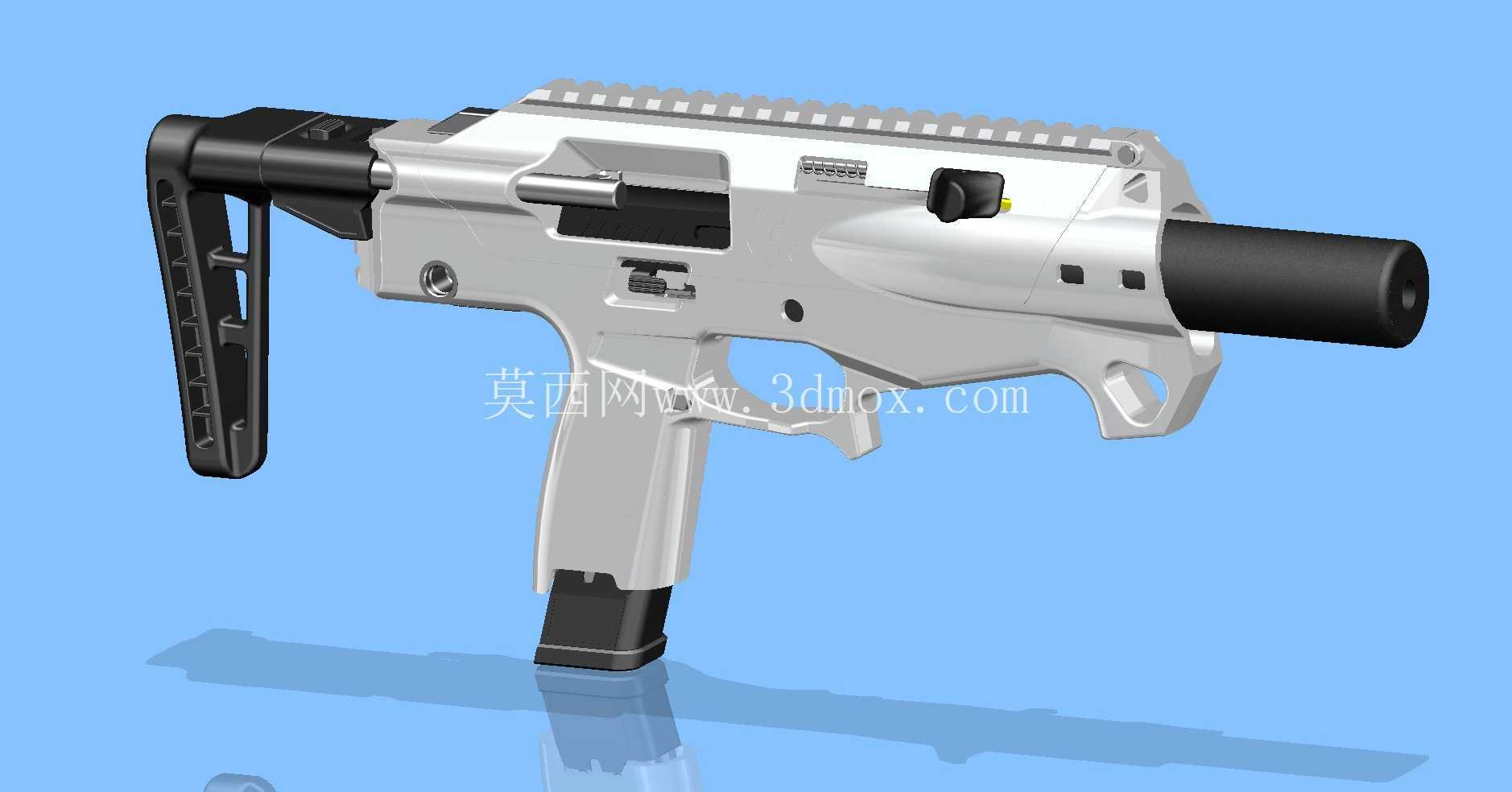

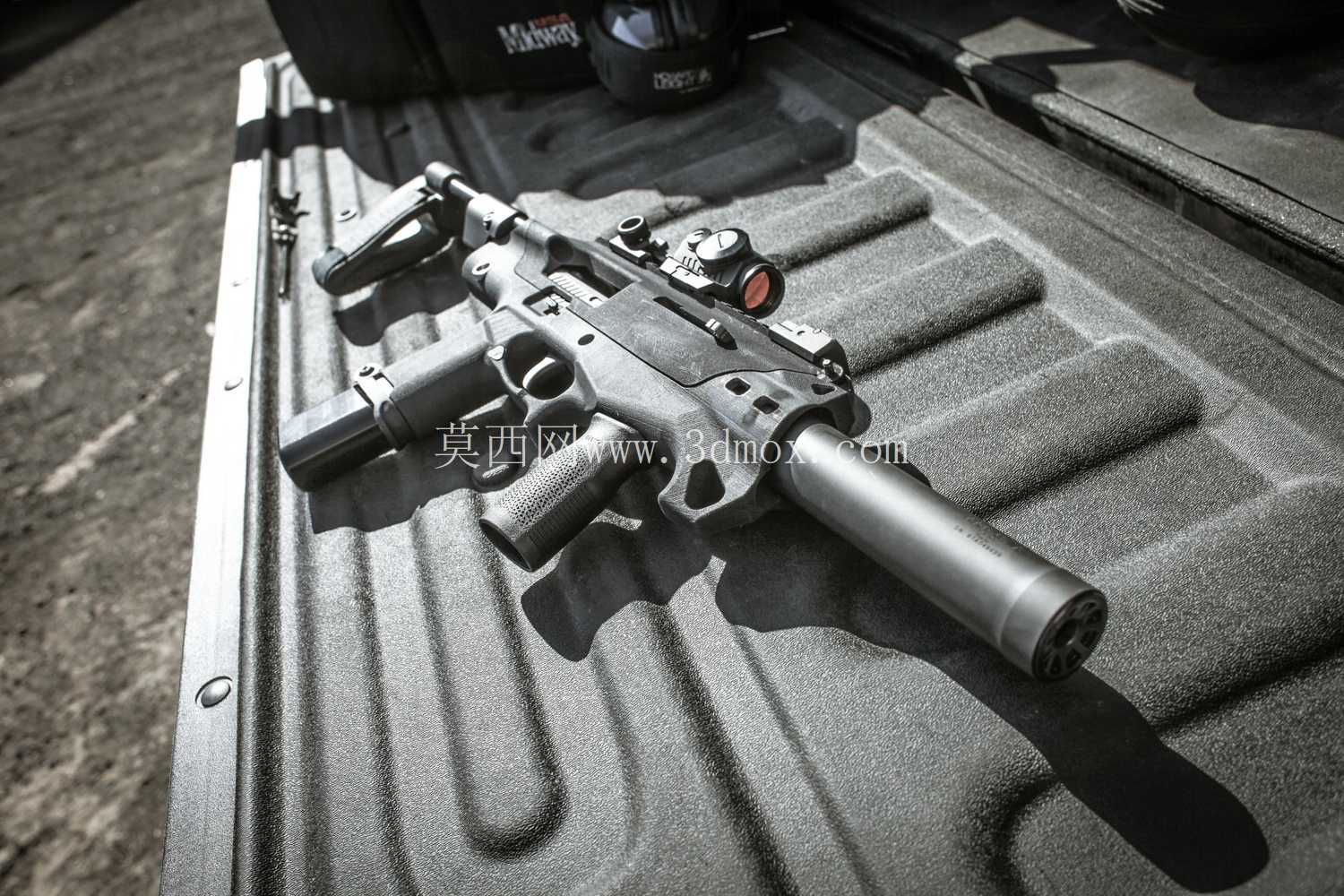

　　外形尺寸方面，该类PDW套件在收起肩托时强调紧凑携带，展开后则通过双杆式托结构增加抵肩稳定性。托杆与机匣尾部的铰链区域是受力重点，折叠锁止面、旋转轴孔和限位凸台都需要在模型中明确表达。顶部皮卡汀尼导轨应保持连续基准面，红点瞄具安装槽、后部照门座和前端附件槽之间的高度差要统一，否则光学瞄具、战术灯或激光指示器在装配时会出现基线不一致。前端消焰或套管区域需要与内管、外管和转接座保持同轴，侧向金色功能件的螺钉孔位也应与主体安装柱对应。

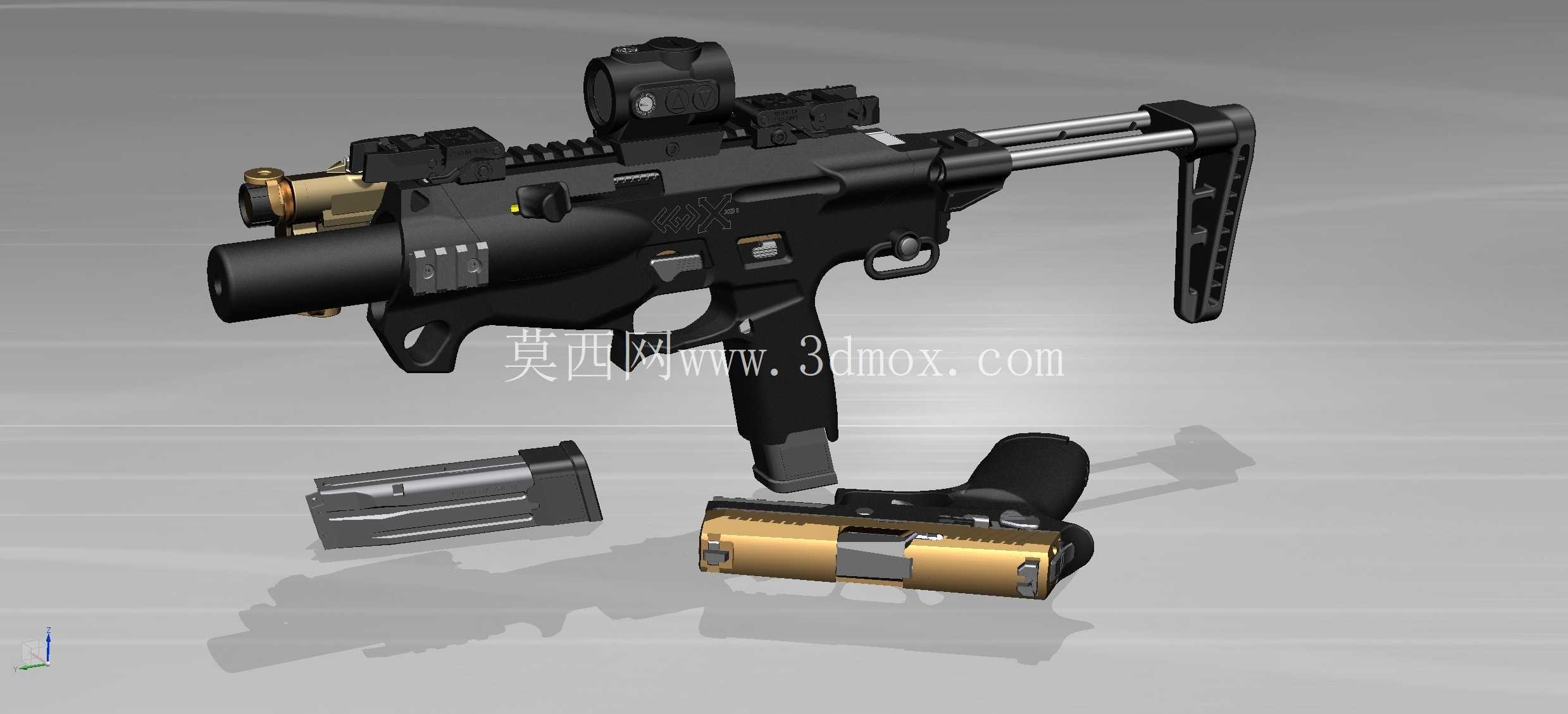

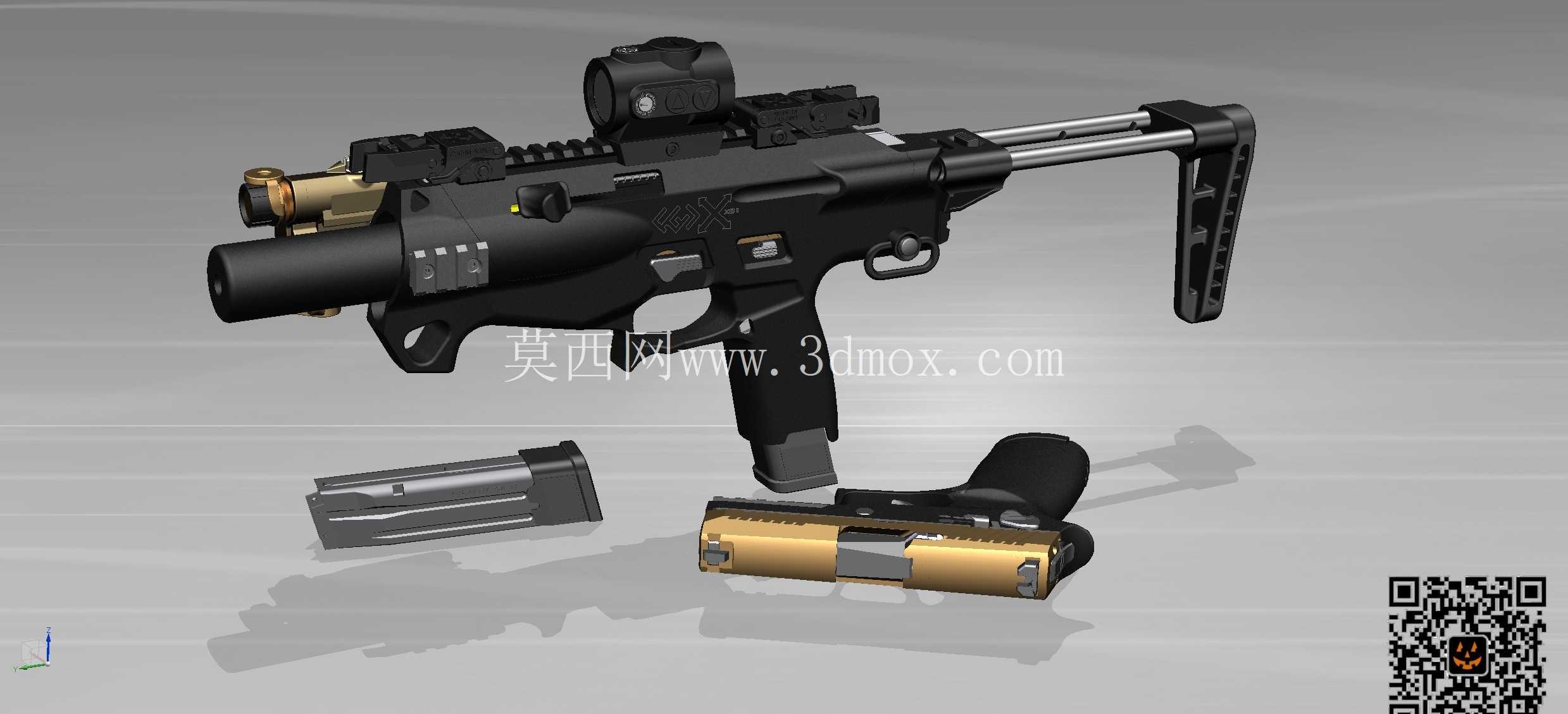

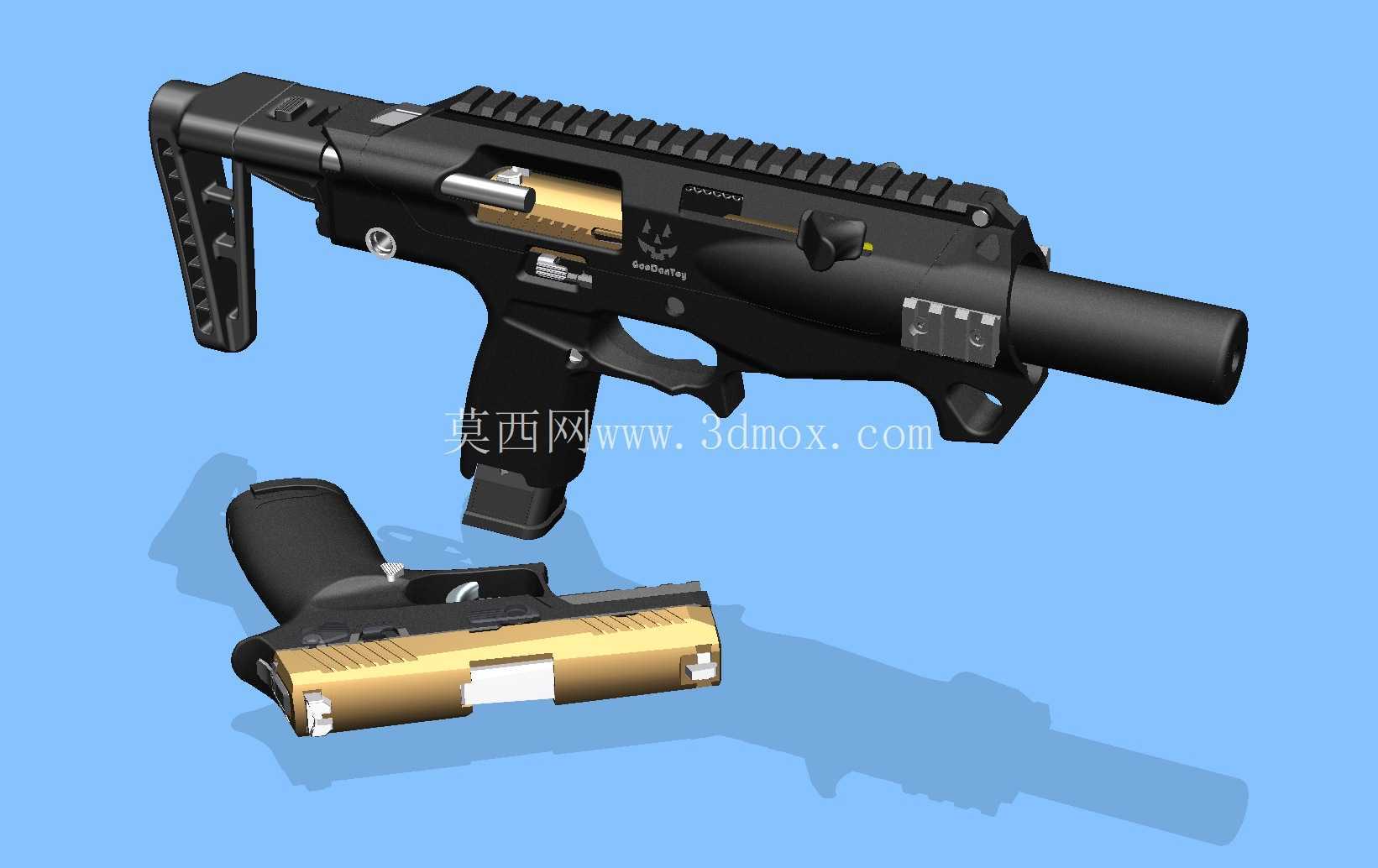

　　供弹部分在图中以可拆卸弹匣和独立下部模块呈现，建模时弹匣插入方向、抱弹口位置、握把内让位槽和释放钮行程都要连贯检查。气枪产品虽然不涉及真实发射能量设计，但在结构验证上仍需模拟反复插拔、握持受力和配件拆装，因此弹匣口部倒角、握把前缘过渡和底板限位不能只做视觉处理。下部金色模块展示了内部组件与外壳的拆分关系，适合用于说明打印件拆分方向、支撑布置和后处理装配顺序。

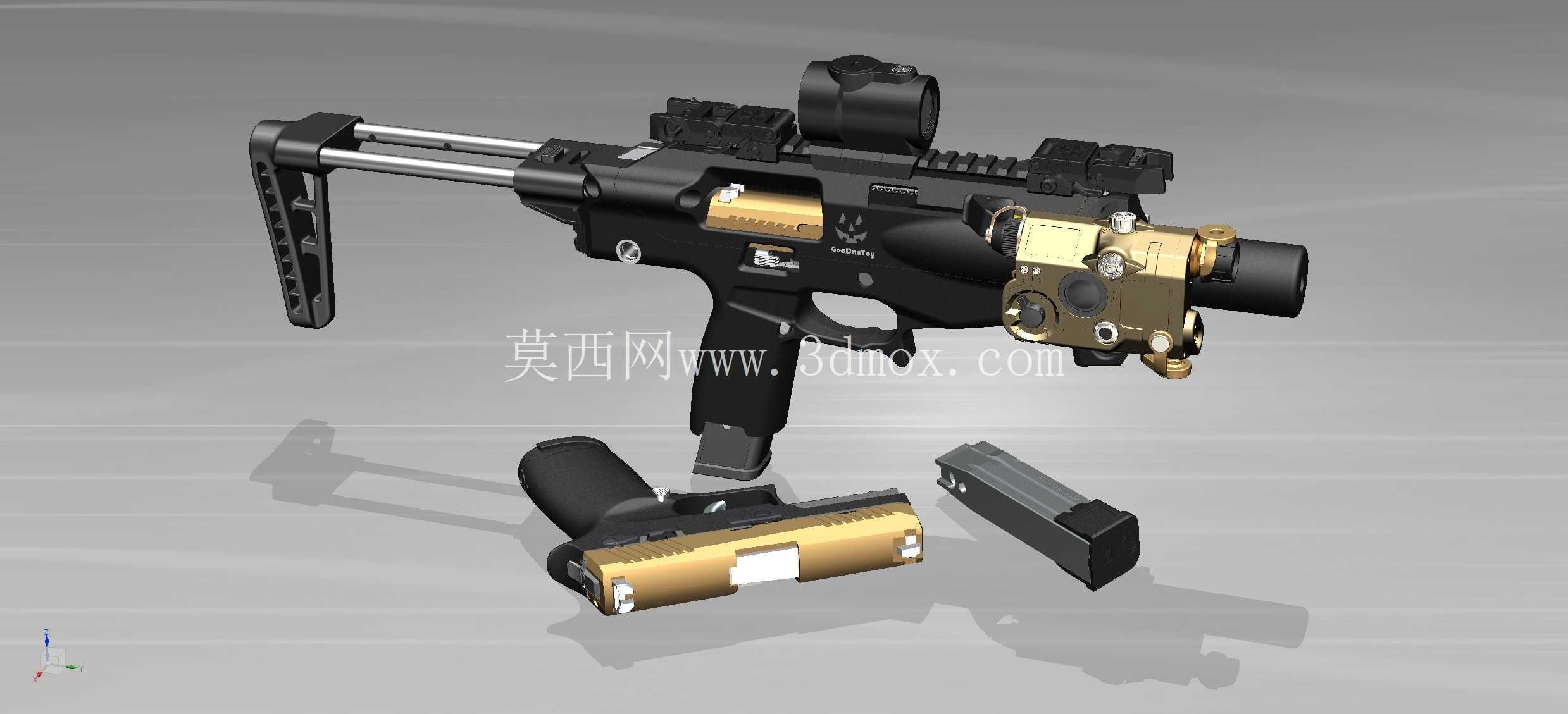

　　安装边界上，最容易被忽略的是瞄具与折叠托的空间冲突。肩托折叠后若沿机匣侧上方回转，可能占用红点瞄具调节旋钮区域；顶部导轨后端若过度抬高，也会影响贴腮线。前部握持模块与扳机护圈之间应保留手套操作空间，扳机行程范围内不得出现装饰件侵入。侧面附件安装面需要考虑线缆、控制按钮和电池盒的走线，若仅按平面贴图处理，后期实物装配会缺少固定点。

　　在工程表达上，该模型适合按功能总成拆分：FCU核心组件、握把总成、前部转接模块、导轨上盖、折叠肩托、弹匣和光学瞄具分别建立装配层级。外观曲面可以保留战术装备的棱角和防滑纹理，但配合面应回归规则几何，轴孔、定位销、螺钉柱和止口面要具备可加工性。对于3D打印用途，壁厚、打印方向、悬垂角度和螺丝预埋位置比单纯渲染效果更关键；细长托杆、薄导轨齿和小凸台应通过加强筋或局部加厚提高样件强度。整体来看，该结构的价值在于把紧凑型气枪PDW改造中的模块边界、附件扩展和人机操作关系集中呈现，为后续零件细化、打印验证和战术配件选型提供直观依据。
