半炸土豆连续加工生产线设备结构

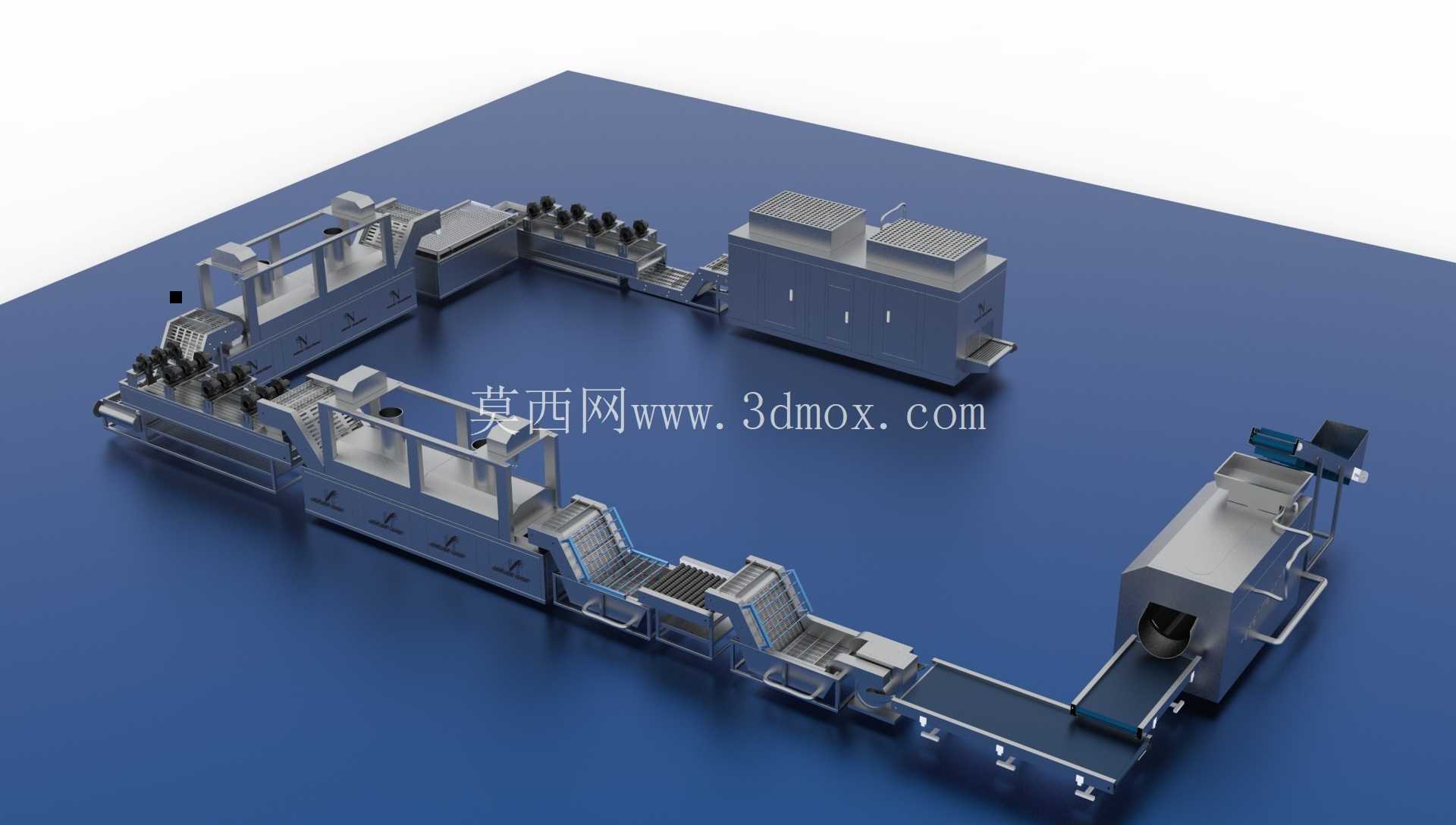

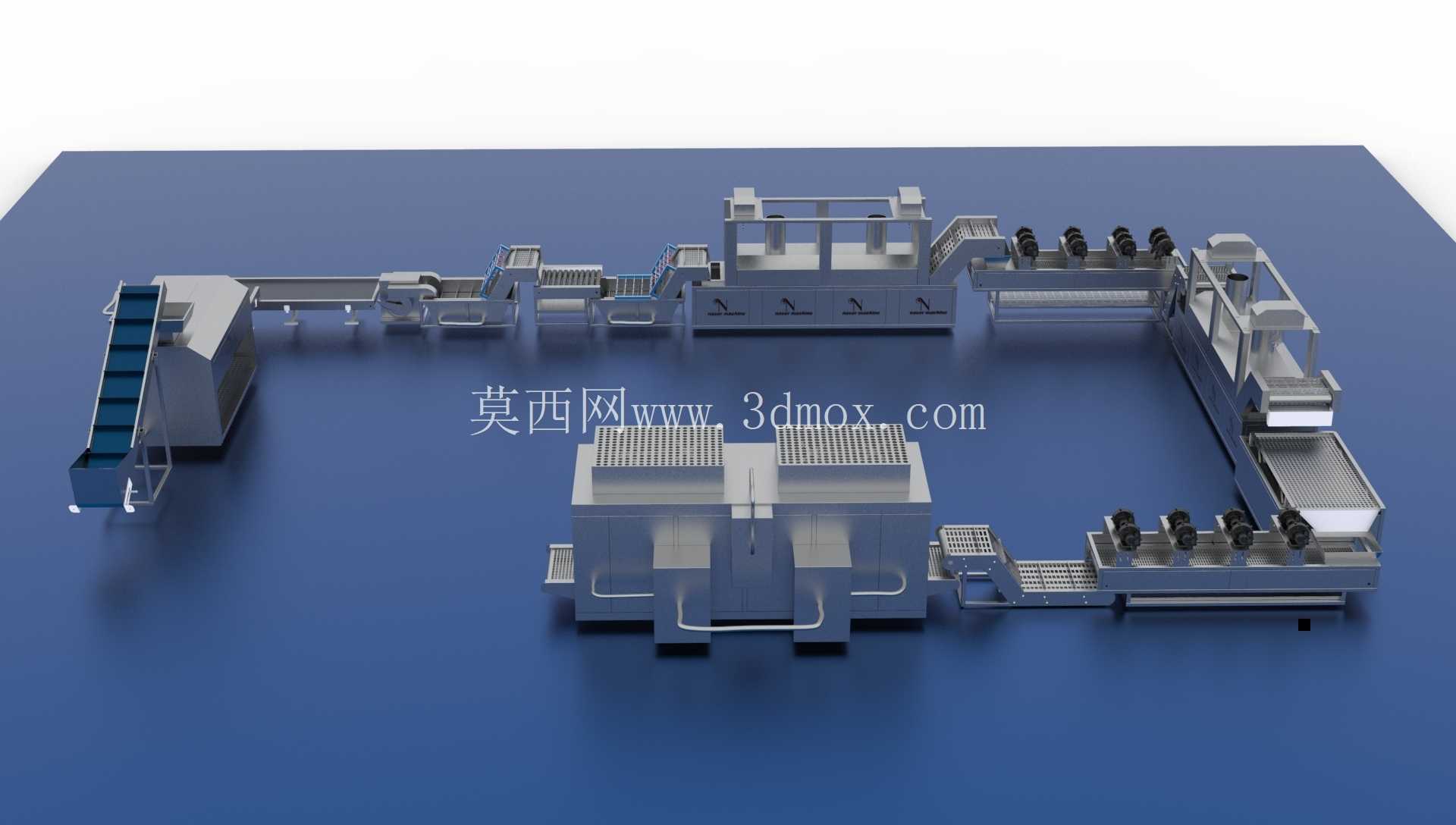

　　这套连续式土豆预处理产线主要面向净菜加工、速冻果蔬和预制薯条生产场景，用于鲜切土豆条或土豆片的漂烫、油炸、沥油、风冷降温与后段衔接输送。产线整体采用环形与直线段组合布置，现场可根据车间柱距、物流门位置和前后工序设备的接口方向调整转角段长度，不必强行占用长条形厂房空间。设备主体由进料提升段、连续油炸主机、网带输送段、风冷冷却单元、过渡挑拣台和出料输送机构组成，各段通过可调支脚落在平整地坪上，支脚底部设置防滑垫板，便于安装时校正水平并减少运行振动传递。

　　从实际工艺角度看，土豆原料经过切条、清洗和表面沥水后进入前段提升网带，提升段采用小倾角布置，既能避免物料堆积滑落，也能控制进料高度，使物料均匀摊布到油炸网带上。油炸主机为长槽形连续结构，内部设置网带承托和导向张紧机构，物料随网带匀速通过高温油槽，停留时间可通过输送速度匹配产能要求。槽体外侧布置检修门、观察位和管路接口，保温层与外部护板形成清晰边界，既减少热量向外扩散，也为日常清理油渣、维护输送链条留出操作空间。设备端部设置驱动和张紧组合，网带跑偏时可通过两侧调节机构修正，不必整体拆卸槽体。

　　油炸后的物料经提升沥油段进入冷却区域。冷却单元采用箱体式结构，内部预留风机安装位和气流通道，物料在网带上薄层通过，冷风穿过料层后带走表面热量，使后段包装或速冻工序不因物料温度过高而产生结露、粘连。冷却段与油炸段之间保留过渡距离，便于人工挑拣不合格料块，也可接入金属检测、称重或布料设备。出料端设置高度可调的输送机构，可对接包装机、速冻隧道进料口或周转料仓，输送机架采用方管焊接与折弯护板组合，侧边防护栏防止物料在转向和落差位置外溢。

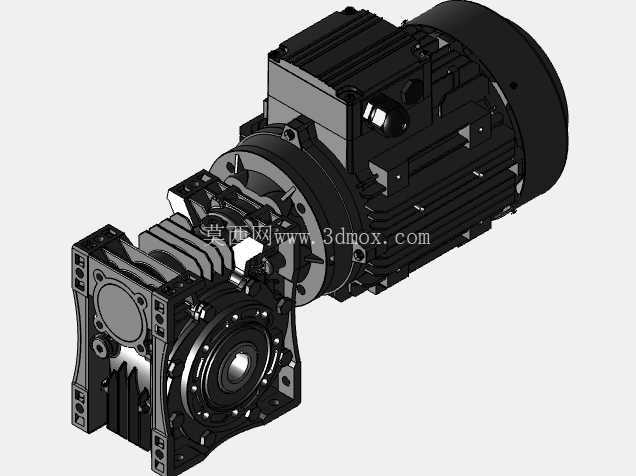

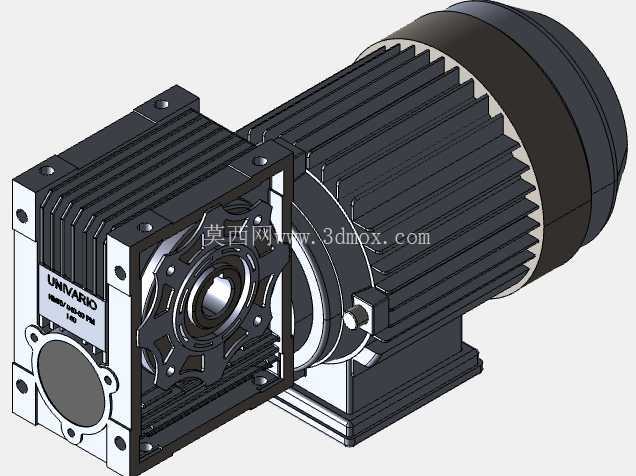

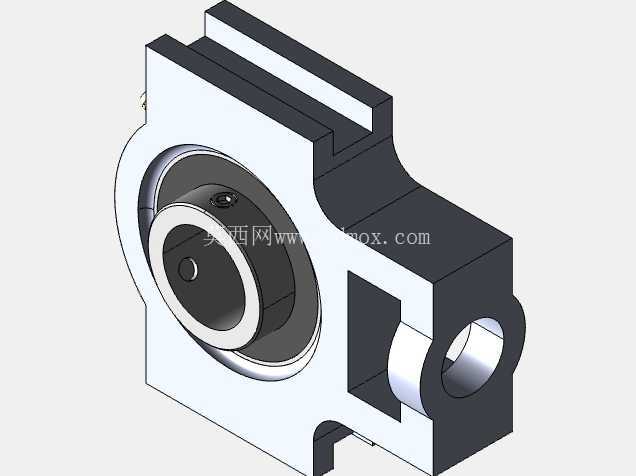

　　结构设计上，整条产线强调食品设备的可清洁性和维护可达性。与物料接触区域优先采用平滑板面和圆弧过渡，减少土豆片碎屑在边角积存；网带两侧设置挡边，驱动端、链轮和轴承座尽量布置在物料通道外侧，避免润滑点污染产品。设备护板采用可拆卸形式，关键检修位置预留开门空间，现场维护时可从侧面接近链条、喷嘴、风管和传动部件。管路与电气元件在渲染展示中做了简化隐藏，但三维布局仍保留了电机、泵组和柜体的安装区域，工程深化时可据此补充油路、排烟管道、过滤循环系统和控制走线。

　　安装边界方面，产线长度方向需预留设备本体长度、端部抽网带空间和操作通道，宽度方向除机体外还应考虑护栏、油管阀门、检修门开启半径以及人员清理路线。油炸主机上方应预留排烟和补风管道位置，冷却单元周围需保证进风不被墙体或其他设备遮挡。地基不需要复杂预埋，但重载油槽和驱动位置应保证地坪承载与排水坡度，设备四周设置清洗排水接口更利于班次结束后的卫生处理。整体模型把工艺流向、设备高度差、网带宽度、机架支撑和转角衔接关系表达得较完整，可用于食品加工厂方案布置、产线节拍评估、设备占地校核以及与前后处理机械的接口协调。
